制动器结构和接线.ppt

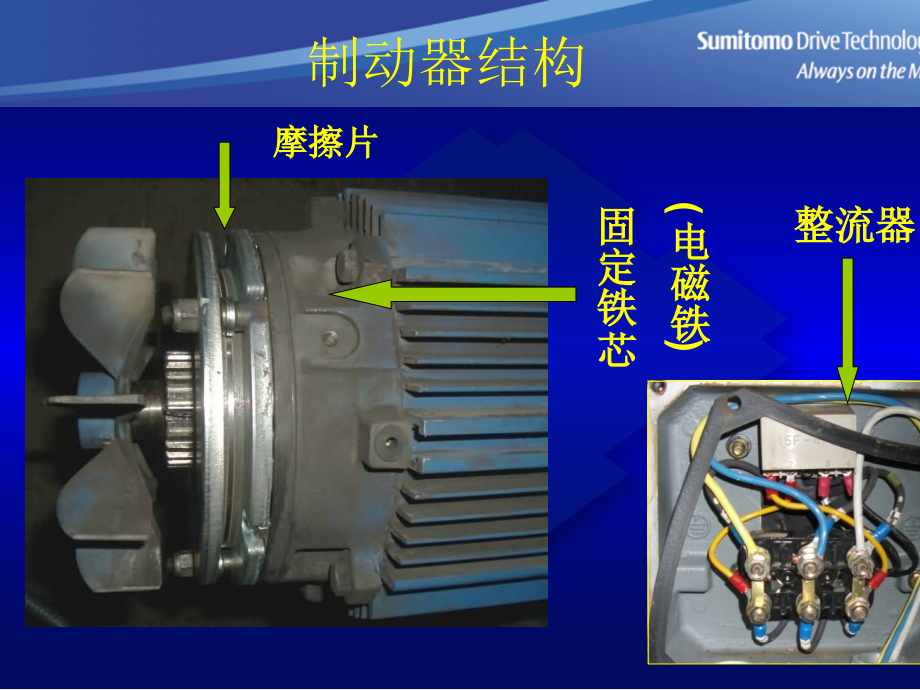

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,制动器结构和接线,制动器结构,摩擦片,(电磁铁),固定铁芯,整流器,制动器结构,制动器结构,拆 解 图,制动器接线,1-2 交流输入,3-4,直流输出(接电磁铁),0.13.7kW,380v制动电机,标准制动,制动器接线,制动器接线,0.13.7kW,380v制动电机,紧急制动,制动器接线,0.13.7kW,380v变频电机,200V级制动器,标准制动,制动器接线,0.13.7kW,380v变频电机,200V级制动器,紧急制动,制动器接线,0.13.7kW,380v变频电机,400V级制动器,标准制动,制动器接线,0.13.7kW,380v变频电机,400V级制动器,紧急制动,制动器接线,5.57.5kW,380v制动电机,400v级制动器,标准制动,制动器接线,5.57.5kW,380v制动电机,400v级制动器,紧急制动,制动器接线,5.57.5kW,380v变频电机,400v级制动器,标准制动,制动器接线,5.57.5kW,380v变频电机,400v级制动器,紧急制动,标准制动过程,制动线圈具有电感L，当电源断开后，L中的能量以残余电流形式在回路中逐渐衰减，直到电流降到吸合保持电流以下时，制动器才复原。,紧急制动原理,按照紧急制动接线后，随着电源断开，开关S也打开，此时残留电流就无法形成，制动器迅速复原。VR非线性电阻有保护整流器和触点S的作用，必须使用。,制动器的手动释放,摩擦盘与铁芯分离,（螺栓作用）,摩擦盘与铁芯压紧,（弹簧作用）,制动器的手动释放,首先拧下该螺栓并将衬垫取下，然后在对称180度方向分别向里旋紧该螺栓即可打开制动器,制动器的间隙,制动器的间隙的调整,拧松顶部3条装配螺栓；,用塞尺在圆周方向监测制动间隙G并拧动螺栓调整，直到符合规定值。需交替操作完成；,必要时削减垫片；,制动摩擦片尺寸,整流器的测量,检查整流器型号及外观颜色确认其电压级别,根据电机接线盒内的接线方式判别是否正确接线；,用万用表分别测量整流器的输入输出电压值（注意12为交流输入，34为直流输出）,若必要，可继续检测制动线圈的阻值大小；,整流器的输出电压及制动线圈阻值见下表,整流器判断方法,制动线圈阻值,制动器常见故障,制动器组件最常发生的故障有,1)通电后制动器无动作，不能打开；,2)制动迟缓、打滑或失灵；,3)整流器烧毁,4)制动线圈烧毁,5)摩擦盘温升迅速，异味；,6)制动器噪音,制动器故障处理,制动器故障通常从以下几点着手检查,1)接线方式是否正确；,2)是否需要采用紧急制动；,3)制动间隙是否正常？,4)整流器、制动线圈是否烧毁？,5)有否过载？,6)摩擦片部位是否混入异物，油脂？,7)手动释放螺栓是否原位？,The End,Thank You!,
