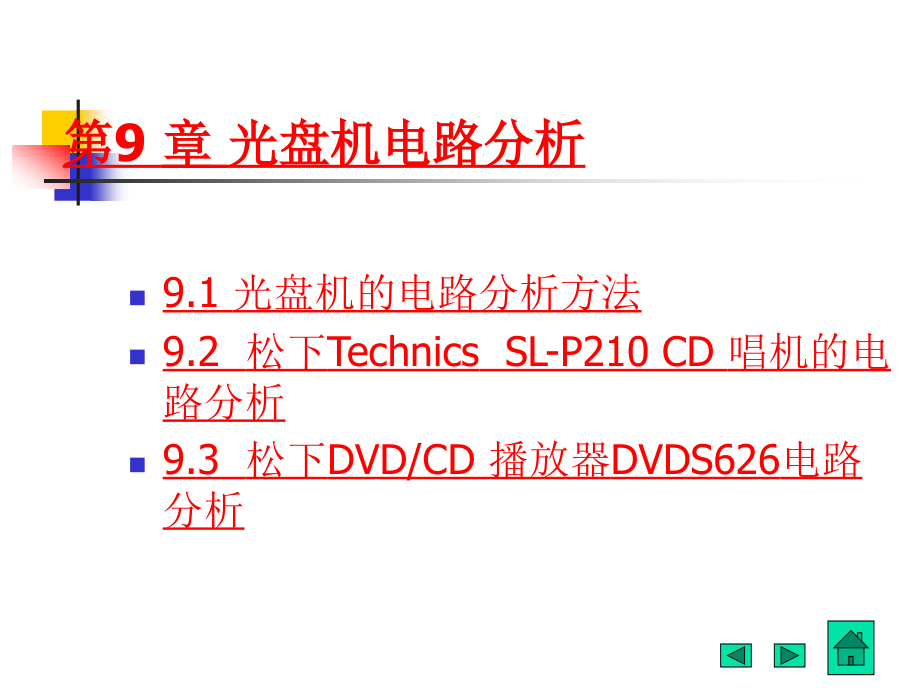

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,9,章 光盘机电路分析,9.1,光盘机的电路分析方法,9.2,松下,Technics,SL-P210 CD,唱机的电路分析,9.3,松下,DVD/CD,播放器,DVDS626,电路分析,9.1,光盘机的电路分析方法,分析的方法通常是和光盘机的基本结构框图相对应，找出主要器件，以主要器件为中心，分出功能块，把电路图化整为零，找到分析电路的着眼点，再根据信号名称，分析其信号流程。,1,找出激光头,当发现有一器件内含,4,个以上的二极管（光电二极管构成的,PD,矩阵、激光二极管等），同时，又有两组电感（聚焦、循迹线圈），那么这个器件就是激光头。,2,找出,RF,放大和伺服处理电路,激光头输出的信号就是送入,RF,放大电路，所以，当找到激光头后很容易找到,RF,放大电路。输出的信号为,RF,。,3,数字信号处理电路,数字信号处理电路与,CPU,连接的主要有,MDATA,（指令数据）、,MCLK,（指令时钟），,SUBQ,（,Q,码数据）与存储器相连的有地址线和数据线等。另外，还有向后级电路输出的,DATA,（数据信号）、,BCK,（位时钟）、,LRCK,（左右声道时钟）等。,4.,解压缩电路,解压缩电路的作用是把,VCD,、,DVD,压缩后的音视频信号,CD,DATA,，,CD,BCK,，,CD,LRCK,解压缩成,DA,DATA,，,DA,BCK,，,DA,LRCK,信号。通常,DA,DATA,，,DA,BCK,，,DA,LRCK,表示是解压缩后的音频信号，解压缩的视频信号是以,8,位的数据信号输出。,5.,数字滤波器和,D/A,转换器,数字滤波可由独立的集成电路实现，也可集成在,D/A,转换器或,DSP,内。,6,音频放大电路,器件特征是输出信号通过,L CH,和,R CH,输出。通常还有,PHONES,（耳机）插孔的标记。,7,系统控制和显示电路,这一电路和遥控接收电路（有红外感光二极管的符号）、按键和显示器相连。,CPU,还有出,/,入盘信号,OPEN,和,CLOSE,指令以及和存储器以及显示屏的大量连线。,8,电源电路,电源电路的最大特点是有变压器。另外，电源电路通常有保险丝。电源电路由于整流和滤波的需要，有一些整流二极管和大容量的滤波电容。据此可以确认电源电路的位置。,9.2,松下,Technics,SL-P210 CD,唱机的电路分析,9.3,松下,DVD/CD,播放器,DVDS626,电路分析,9.3.1,电路分析组成,实物图,9.3.2,电路框图及信号流程,整机控制电路,9.3.3,电源电路分析,学习要点与指导,懂得如何根据通用的电路框图对应实际电路图进行分析。懂得如何找到分析电路的着眼点，确定主要器件的作用，据各种部件的特征和相应的信号先确定集成电路的功能，然后再化整为零地对电路进行分析。从而画出电路的框图，并进行信号流程的分析。从而培训学生的电路检修思路。,实验八 光盘机整机电路分析和测试点的寻找,1,实验目的,让学生掌握光盘机整机电路的分析，并可以找出主信号点以助于故障维修时的流程分析。,2,实验器材,DVD,机一部或,CD,机一部；,示波器一部（带宽,20MB,以上）；,万用表一台；,电视机一部。,3,实验内容,要求测试,RF,TE,FE,CD-DATA,CD-BCK,CD-LRCK,DA-DATA,DA-BCK,DA-LRCK,VIDEO,Y,C,及其他主信号波形和时钟以及开机到正常播放时的,FOK,LDON,等的电平的跳变和各集成电路工作电平。测量波形时要注意防止短路，不能直接在集成电路上测，必须在与之相连的其他焊点上测量，以免损坏机器。,4,实验步骤,（,1,）测量各集成电路的电源电压和时钟信号并记录。,（,2,）用示波器测量主要波形：,在电路板上找到,RF,测试点。,测,FE,、,TE,波形可在聚焦线圈、循迹线圈上测量。在电路板上找到,BCK,DATA,LRCK,测试点。,记录所测波形，包括周期、幅度。,（,3,）用万表测量,FOK,信号、,LDON,信号、聚焦搜索电压、进给伺服电压。,（,6,）参考主信号流程，对各集成电路输入、输出端子，逐一测量各信号波形并记录。,5,实验报告,将所测信号波形列表记录（注明测量点、信号幅度）。,
