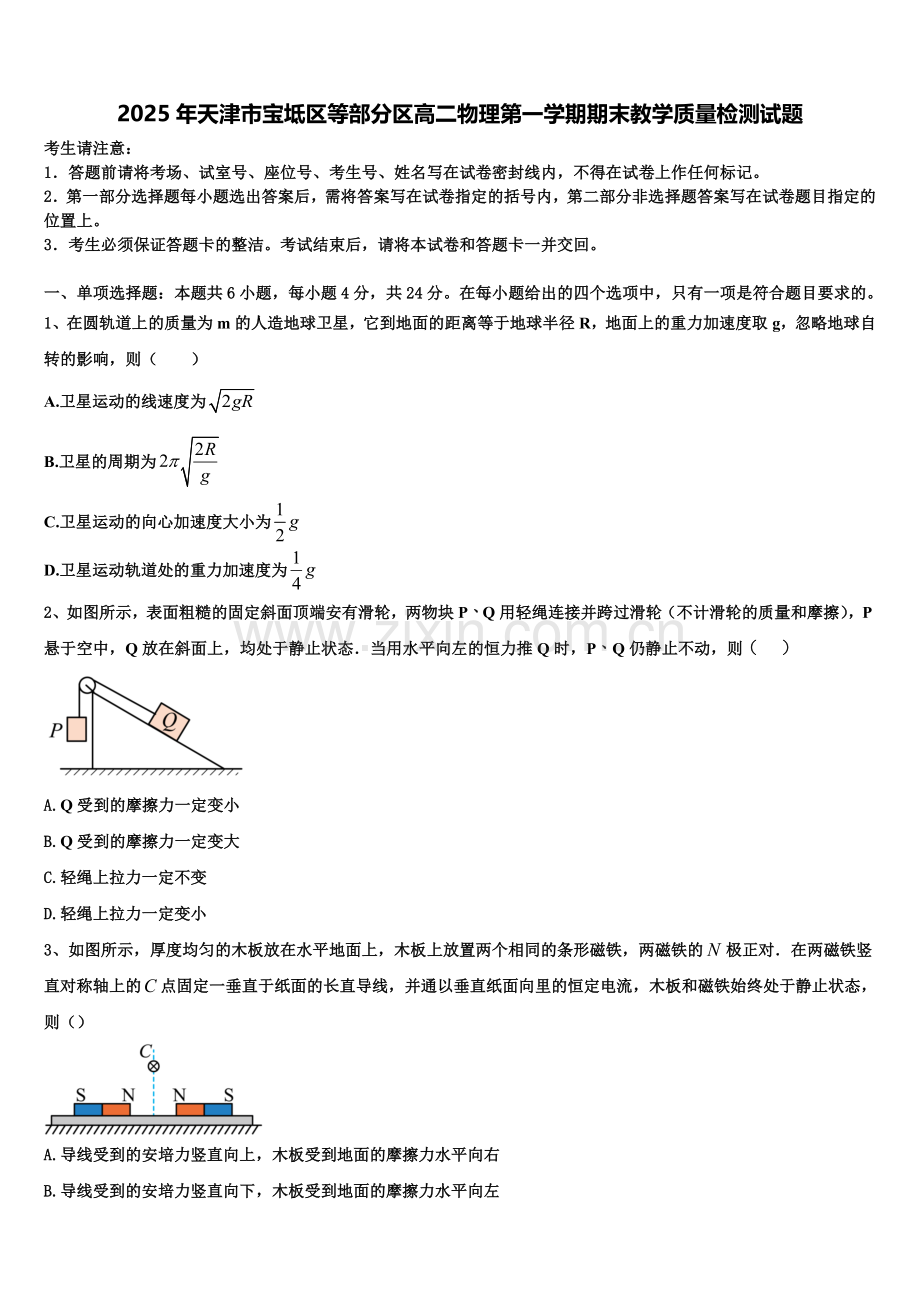

2025年天津市宝坻区等部分区高二物理第一学期期末教学质量检测试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、在圆轨道上的质量为m的人造地球卫星，它到地面的距离等于地球半径R，地面上的重力加速度取g，忽略地球自转的影响，则（　　）
A.卫星运动的线速度为
B.卫星的周期为
C.卫星运动的向心加速度大小为
D.卫星运动轨道处的重力加速度为
2、如图所示，表面粗糙的固定斜面顶端安有滑轮，两物块P、Q用轻绳连接并跨过滑轮（不计滑轮的质量和摩擦），P悬于空中，Q放在斜面上，均处于静止状态．当用水平向左的恒力推Q时，P、Q仍静止不动，则（ ）

A.Q受到的摩擦力一定变小
B.Q受到的摩擦力一定变大
C.轻绳上拉力一定不变
D.轻绳上拉力一定变小

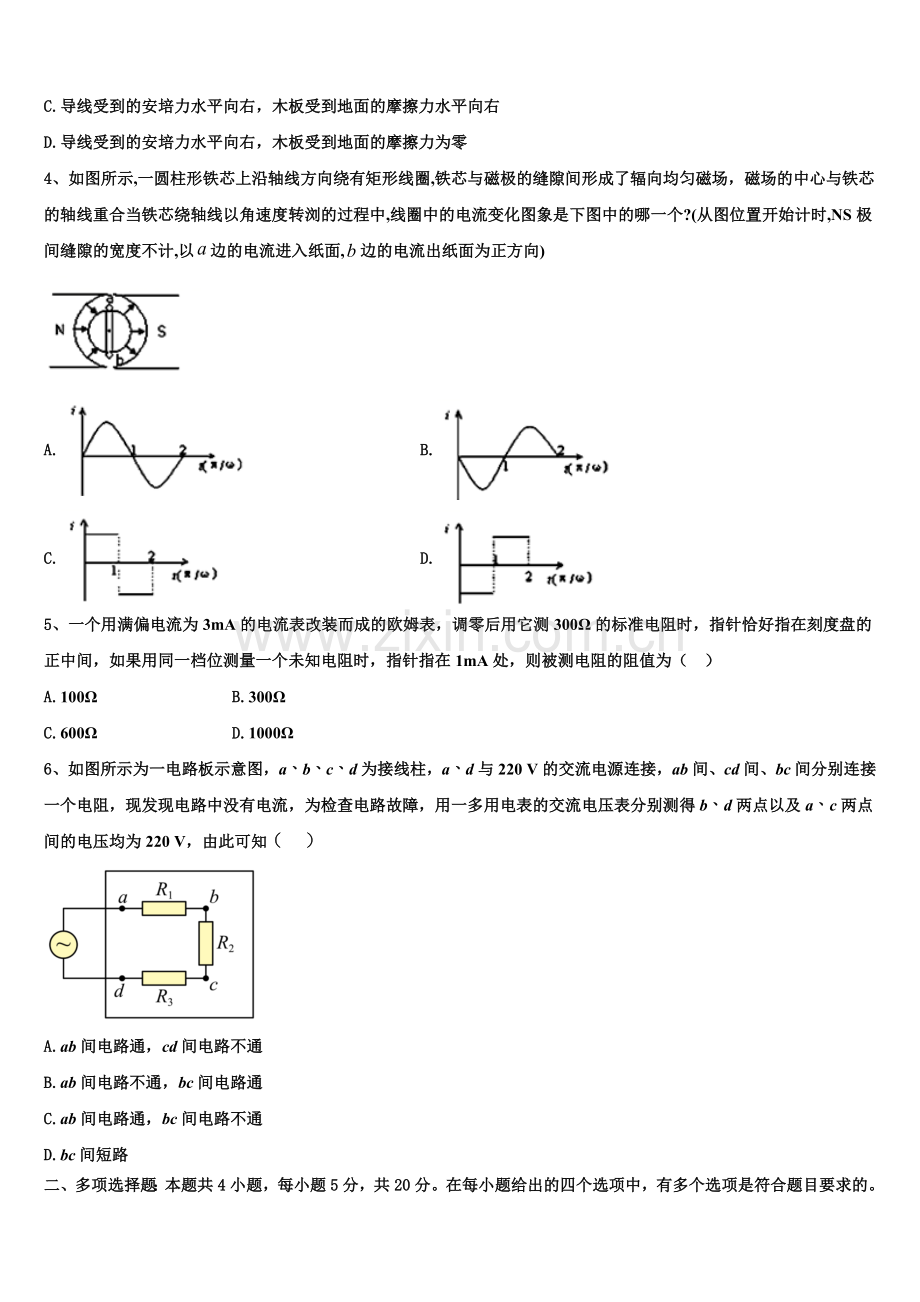

3、如图所示，厚度均匀的木板放在水平地面上，木板上放置两个相同的条形磁铁，两磁铁的极正对．在两磁铁竖直对称轴上的点固定一垂直于纸面的长直导线，并通以垂直纸面向里的恒定电流，木板和磁铁始终处于静止状态，则（）

A.导线受到的安培力竖直向上，木板受到地面的摩擦力水平向右
B.导线受到的安培力竖直向下，木板受到地面的摩擦力水平向左
C.导线受到的安培力水平向右，木板受到地面的摩擦力水平向右
D.导线受到的安培力水平向右，木板受到地面的摩擦力为零
4、如图所示,一圆柱形铁芯上沿轴线方向绕有矩形线圈,铁芯与磁极的缝隙间形成了辐向均匀磁场，磁场的中心与铁芯的轴线重合当铁芯绕轴线以角速度转浏的过程中,线圈中的电流变化图象是下图中的哪一个?(从图位置开始计时,NS极间缝隙的宽度不计,以边的电流进入纸面,边的电流出纸面为正方向)

A. B.
C. D.
5、一个用满偏电流为3mA的电流表改装而成的欧姆表，调零后用它测300Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用同一档位测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为（ ）
A.100Ω B.300Ω
C.600Ω D.1000Ω
6、如图所示为一电路板示意图，a、b、c、d为接线柱，a、d与220 V的交流电源连接，ab间、cd间、bc间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V，由此可知（ ）

A.ab间电路通，cd间电路不通
B.ab间电路不通，bc间电路通
C.ab间电路通，bc间电路不通
D.bc间短路
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示，竖直的光滑半圆形轨道，水平直径ac=2R，轨道左半部分处在垂直纸面向里的匀强磁场中，右半部分处在垂直纸面向外的匀强磁场中．将质量为m的金属小球从a点无初速释放，下列说法正确的是

A.小球不可能运动到c点
B.运动过程中小球内没有感应电流
C.运动过程中系统的机械能守恒
D.小球最终产生的内能为mgR
8、如图所示，匀强磁场的磁感应强度为B，方向垂直纸面向里，匀强电场的电场强度为E，方向竖直，有一质子重力不计恰能以速率V从左向右沿直线水平飞越此区域．下列说法正确的是　　

A.电场方向竖直向下
B.如果B和E的方向都改变为原来的相反方向，质子将向上偏转
C.该质子通过此区域的速度
D.若一电子以速率V从左向右飞入，则该电子也将沿直线运动
9、将阻值为10Ω的电阻接到电压波形如图所示的交流电源上，以下说法正确的是

A.电压的有效值为10V
B.该交流电的周期为0.02s
C.通过电阻的电流有效值为A
D.电阻消耗电功率为5W
10、如图所示，直线A为电源a的路端电压与电流的关系图象；直线B为电源b的路端电压与电流的关系图象；直线C为一个电阻R的两端电压与电流的关系图象．如果将这个电阻R分别接到a、b两电源上，那么有(　　)

A.R接到a电源上，电源的效率较高
B.R接到b电源上，电源的输出功率较小
C.R接到a电源上，电源的输出功率较大，但电源效率较低
D.R接到b电源上，电阻发热功率和电源的效率都较高
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）图为某同学组装完成的简易多用电表，图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；虚线方框内为换挡开关，A端和B端分别与两表笔相连

（1）图（a）中的A端与 ______________（选填“红”或“黑”）色表笔相连接
（2）关于R6的使用，下列说法正确的是_____________________
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）用×100档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____________档（选填“×10”或“×1K”）．如果换档后立即用表笔连接待测电阻进行测量，那么缺少的步骤是__________________________，若补上该步骤后测量，表盘的示数如图b，则该电阻的阻值是___________________________Ω
12．（12分） “测定电池的电动势和内阻”的实验中：

(1)在如图甲所示的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑动触头应置于___________端（填“A”或“B”）
(2)如图乙是根据实验数据作出的U-I图象，由图可知，电源的电动势E=__________V，内阻r=__________Ω
(3)实验中如果将电压表并连在滑动变阻器的A、B两端，则理论上电动势的测量值和真实值关系E测________ E真，内阻的测量值和真实值 r测________ r真（填“＜，＞，或=”）
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
14．（16分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
15．（12分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、D
【解析】人造地球卫星绕地球做匀速圆周运动，地球对人造卫星的万有引力提供向心力，根据牛顿第二定律可列式求出线速度、角速度、周期和向心力的表达式．再根据万有引力近似等于重力得出黄金代换公式即可
【详解】人造卫星绕地球做匀速圆周运动，根据万有引力提供向心力，设地球质量为M、卫星的轨道半径为r

r=2R
忽略地球自转的影响有
A项：卫星运动的速度大小为，故A错误；
B项：卫星运动的周期为：，故B错误；
C项：卫星运动的加速度：，故C错误；
D项：卫星轨道处的重力加速度为，故D正确
故选D
【点睛】本题关键根据人造卫星的万有引力充当向心力，以及地球表面物体的重力等于万有引力列两个方程求解
2、C
【解析】分别对P、Q两个物体进行受力分析，运用力的平衡条件解决问题．由于不知具体数据，对于静摩擦力的判断要考虑全面
【详解】对物体Q受力分析，受重力、拉力、支持力，可能有静摩擦力；当静摩擦力沿斜面向上时，有T+f=mgsinθ，当用水平向左的恒力推Q时，静摩擦力f会减小，也可能摩擦力大小不变，方向相反．当静摩擦力沿着斜面向下时，有T=f+gsinθ，当用水平向左的恒力推Q时，静摩擦力会增加；故AB错误．对物体P受力分析，受重力和拉力，二力平衡，故绳子的拉力等于物体P的重力；当用水平向左的恒力推Q时，P、Q仍静止不动，故绳子的拉力仍然等于物体P的重力，轻绳上拉力一定不变．故C正确，D错误；故选C
3、C
【解析】AB.做出两磁铁的磁场经过C点的磁感线，并标出两磁场在C点的磁场方向，由矢量合成可知，合磁场的方向竖直向上

根据左手定则可知，导线受到的安培力水平向右，A、B不符合题意；
CD.根据牛顿第三定律可知，木板和磁铁组成的整体受到通电导线对它们水平向左的作用力，因此木板受到地面的摩擦力的方向水平向右，C符合题意，D不符合题意；
4、D
【解析】在一个周期内，前半个周期内：根据右手定则可知电流从b边进入纸面，a边电流出纸面，为负值．设ab边长为，ad边长为，矩形abcd的面积为S，电阻为R，磁感应强度大小为B，则感应电动势大小为：，感应电流大小为：，为不变．后半个周期内：根据右手定则可知电流从a边进入纸面，b边的电流出纸面，为正值．感应电流大小为：，为不变，故ABC错误，D正确，故选D
【点睛】将一个周期分成两个半个周期研究，根据右手定则判断感应电流的方向，确定电流的正负．根据感应电动势公式推导电动势表达式，确定电流大小，然后选择图象
5、C
【解析】当电流达到满偏电流的一半时，所测电阻与内部电阻相同，为中值电阻
中值电阻为，则

再由

得

则C正确，ABD错误。
6、C
【解析】b、d两点间的电压为220V，这说明a、b间电路是通的，b、c间电路不通或c、d间电路不通；
a、c间电压是220V，这说明c、d间电路是通的，a、b间电路不通或者b、c间电路不通，综合即可分析
【详解】由于用交流电压表测得b、d两点间的电压为220V，这说明a、b间电路是通的，b、c间电路不通或c、d间电路不通；由于a、c间电压是220V，这说明c、d间电路是通的，a、b间电路不通或者b、c间电路不通，综合分析可知b、c间电路不通，a、b间电路和c、d间电路通．故C正确，ABD错误
故选C

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AD
【解析】ABC.小球左边磁场进入右边磁场过程中，磁通量先向里减小，再向外增加，所以磁通量发生了变化，会产生感应电流，系统机械能不守恒，所以小球不能运动到c点，故A正确，BC错误；
D.根据能量守恒，可知小球最终停在最低点b，重力势能全部转化为内能，所以小球最终产生的内能为mgR，故D正确
8、ACD
【解析】根据“质子以速率V直线水平飞越正交的电磁场”可知，本题考查速度选择器的问题，根据质子受力平衡而做匀速直线运动，运用速度选择器的两选两不选分析推断.
【详解】A、质子在电磁场中受到电场力和洛伦兹力而做直线运动，二力必定平衡，由左手定则知质子所受的洛伦兹力方向竖直向上，则电场力方向竖直向下，而质子带正电，所以电场方向竖直向下，故A正确.
B、如果B和E的方向都改变为原来的相反方向，则电场力和洛伦兹力的方向都反向，而大小均不变，则电场力和洛伦兹力仍平衡，质子仍沿直线运动，故B错误.
C、质子做直线运动时电场力和洛伦兹力平衡，有，得，故C正确.
D、若换为电子带负电，也从左边以速度v射入，电场力和洛伦兹力的方向对调，发现还是仍有，所以该电子也将沿直线运动；故D正确.
故选ACD.
【点睛】在速度选择器中，粒子的受力特点是：同时受到方向相反的电场力和洛伦兹力作用．粒子能匀速通过速度选择器的条件：电场力和洛伦兹力平衡，即，可得，只有速度的粒子才能沿直线通过选择器．即粒子选择器只选择粒子的速度大小和射入方向，与粒子的带电情况、质量无关.
9、CD
【解析】A、由图象可知，交流电压最大值为10V，有效值；故A错误.
B、根据图象可直接读出交流电的周期；故B错误.
C、由欧姆定律可知，通过电阻的电流；故C正确.
D、电阻的电功率为；故D正确.
故选CD.
10、BC
【解析】ABC．由图象知：接a时，η＝50%，接b时，η＞50%(图中虚线长与纵截距的比值为效率)，在U－I图象中，面积表示功率，显然接a时功率大，故A错误，BC正确；
D．当电阻R与电源组成闭合电路时，电阻R的U-I图线与电源的U-I图线的交点表示工作状态，交点的纵坐标表示电压，横坐标表示电流，由图可知，接b时，工作状态下的电流与电压的乘积较小，所以接b时，电阻的热功率小，故D错误

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.黑 ②.B ③.×1K ④.进行欧姆调零 ⑤.22000
【解析】(1)[1]欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，即红进黑出；由图示电路图可知端与黑色表笔相连；
(2)[2]由电路图可知只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要时行调节；
A.与分析不符，不符合题意；
B.与分析相符，符合题意；
C.与分析不符，不符合题意；
(3)[3]用×100挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明所选档位太小，为了较准确地进行测量，应换到×1k挡；[4]如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是：重新进行欧姆调零；[5]由图示表盘可知该电阻的阻值是
12、 ①.A ②.1.5 ③.1.0 ④.= ⑤.＞
【解析】（1）滑动变阻器在开始时应调节到使电路中电流最小的位置；
（2）由图可知，图象由纵坐标交点为电动势；根据图象的斜率绝对值表示内电阻可求得内电阻
（3）将电压表并连在滑动变阻器的A．B两端，误差来自由没有分析电流表与电压表的内阻，则通过电表对电路的影响作出真实值与测量值间的图象，由图象可分析其误差情况
【详解】（1）为保证实验安全，在开始时电路中电流应为最小值，故滑动变阻器应接入最大阻值，由图可知，滑动变阻器接入部分为右半部分；故滑片应接到A端；
（2）在U-I图象中纵坐标的截距代表的是电源的电动势，直线的斜率绝对值代表的是电源的内阻的大小．U-I图可知，电源的电动势E=1.5V；U-I图象斜率的绝对值等于内阻，所以；
（3）图中由于电压表测量值小于电源真实的路端电压；但当外电路断开时，电流表的分压可以忽略，故本接法中电动势是准确的．而测量的电压小于真实值，故由图象可知测量的内阻大于真实值

【点睛】本题考查实验的连接和数据的处理等内容，要求能正确理解电路的接法及实验安全性的要求，并能正确根据图象得出电动势和内电阻

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
14、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
15、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
