软弱土地基处理技术讲义.ppt

资源描述

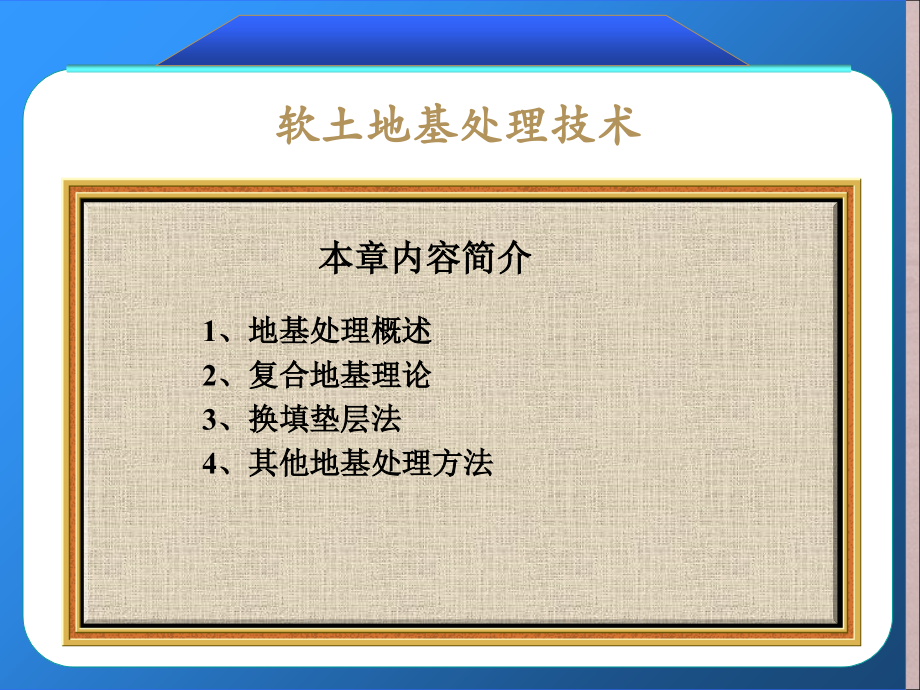

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,、地基处理概述,2,、复合地基理论,3,、换填垫层法,4,、其他地基处理方法,本章内容简介,软土地基处理技术,学习目的和要求,通过本章学习，了解软土地基的特性、处理方法及适用范围；,重点掌握砂垫层的设计与施工要点；理解其它软弱地基常规,的处理方法,。,第,12,章地基处理,本章提要,软土的主要特征是抗剪强度低、压缩性高和渗透性小。地基处理的目的是采取各种地基处理方法以改善地基土的工程性质，使其满足工程建设的需要。本章介绍了几种有代表性的地基处理方法，主要有换填垫层法、排水固结法、砂石桩法、水泥土搅拌法、水泥粉煤灰碎石桩法、化学加固法、加筋法及托换技术等。要求掌握各方法的作用原理、适用范围及其设计计算、施工质量要求等。并在此基础上，根据各类软土地基工程条件，比较和分析得出较合理的地基处理方法。,本章还介绍了复合地基概念，要求掌握复合地基的特点，与一般浅基础、桩基础的区别。了解复合地基的作用机理，熟悉复合地基承载力和变形计算。,第,12,章地基处理,12.1,地基处理概论,软弱土是指淤泥、淤泥质土和部分冲填土、杂填土及其它高压缩性土。由软弱土组成的地基称为软弱土地基。,当天然孔隙比大于,1.5,时，称为淤泥；天然孔隙比大于,1,而小于,1.5,时，则称为淤泥质土。,第,12,章地基处理,软弱土地基的特征,含水量较高，孔隙比较大。,压缩性较高。,抗剪强度很低。,渗透性较差。,具有显著的结构性。,具有明显的流变性,地基处理的目的是利用换填、夯实、挤密、排水、胶结、加筋和热学等方法对地基土进行加固，用以改良地基土的工程特性。,1),提高地基的抗剪强度；,2),降低地基的压缩性；,3),改善地基的适水特性；,4),改善地基的动力特性；,5),改善特殊土的不良地基特性。,第,12,章地基处理,地基处理方法分类及应用范围,地基处理的基本方法，无非是置换、夯实、挤密、排水、胶结、加筋和热学等方法，这些方法是千百年以前以至迄今仍然是有效的方法。值得注意的是，很多地基处理的方法具有多种处理的效果。如碎石桩具有置换、挤密、排水和加筋的多重作用；石灰桩又挤密又吸水，吸水后又进一步挤密等，因而一种处理方法可能具有多种处理效果。,软弱土地基处理方法分类,碾压及夯实,换填垫层,排水固结,振密挤密,置换及拌入,土工聚合物,其它,第,12,章地基处理,三、地基处理的基本原则,在选择处理方法时需要,综合考虑各种影响因素,，如建筑物的体型、刚度、结构受力体系、建筑材料和使用要求，荷载大小、分布和种类，基础类型、布置和埋深，基底压力、天然地基承载力、稳定安全系数、变形容许值，地基土的类别、加固深度、上部结构要求、周围环境条件、材料来源、施工工期、施工队伍技术素质与施工技术条件、设备状况和经济指标等。,施工中需考虑对场地及邻近建筑物可能产生的影响、占地大小、工期及用料等。,第,12,章地基处理,12.2,复合地基理论,复合地基概念：,复合地基是指天然地基在地基处理过程中部分土体得到增强，或被置换，或在天然地基中设置加筋材料，加固区是由,基体（天然地基土体）和增强体两部分组成的人工地基。,复合地基有两个基本特点：,加固区是由基体和增强体两部分组成，是非均质和,各向异性的；,在荷载作用下，基体和增强体共同承担荷载的作用。,第,12,章地基处理,复合地基与桩基的区别：,二者都是采用以桩的形式处理地基，但复合地基属于地基范畴，而桩基属于基础范畴，所以两者又有本质区别。,复合地基中桩体与基础往往不是直接相连的，它们之间通过,垫层（碎石或砂石垫层）来过渡；,而桩基中桩体与基础直接相连，两者形成一个整体。,天然地基,复合地基,桩基础,第,12,章地基处理,复合地基中不存在类似桩基中的群桩效应。,复合地基犹似钢筋混凝土，其中地基中的桩体有如混凝土中的钢筋。它的实质就是考虑桩、土的共同作用，这无疑较之仅仅认为荷载由桩体来承担要经济和合理。,形成条件,第,12,章地基处理,根据地基中增强体的方向和性质，可将复合地基作如下分类：,1,、按增强体的方向分类,（,1,）竖向增强体复合地基：通常称为桩体复合地基；,（,2,）横向增强体复合地基：包括土工合成材料、金属材料,格栅等形成的复合地基。,2,、按成桩材料分类,（,1,）散体材料桩,如碎石桩、砂桩等；,（,2,）水泥土类桩,如水泥土搅拌桩、旋喷桩等；,（,3,）混凝土类桩,如,CFG,桩、树根桩、锚杆静压桩等。,3,、按成桩后桩体的强度（或刚度）分类,（,1,）柔性桩,散体材料类桩；,（,2,）半刚性桩,水泥土类桩；,（,3,）刚性桩,混凝土类桩。,第,12,章地基处理,12.3,换填垫层法,b,回填土,将基础底面以下处理范围内的软弱土层的部分或全部挖去，,然后分层换填强度较大的砂（碎石、素土、灰土、高炉干渣、,粉煤灰）或其它性能稳定、无侵蚀性等材料，并压（夯、振）,实至要求的密实度为止，这种地基处理的方法称为,换填法,.,第,12,章地基处理,1,、提高持力层的承载力,通过扩散作用使传到垫层下的软弱土层应力减少；,2,、减小沉降量,换填材料代替上部软弱土层，可减小这部分的沉降量；垫层扩散作用，使得下卧土层的压力减小，这相应减小下卧土层的沉降量；,一、加固机理,第,12,章地基处理,3,、加速软弱土层的排水固结,不透水基础直接与软弱土层相接触时，在荷载作用下，软弱地基中的水被迫绕基础两侧排出，因而使基底下软弱土不易固结，产生较大的孔隙水压力，从而导致地基土强度降低，产生塑性破坏的危险。,一、,加固机理,垫层可作为良好的排水面，使基础下面的孔隙水,压力迅速消散，加速垫层下软弱土层的固结，从而,提高其强度。,第,12,章地基处理,4,、防治冻胀,垫层材料孔隙大，不易产生毛细现象，可防治冻胀。,5,、消除膨胀土的胀缩作用,一、,加固机理,第,12,章地基处理,二、垫层设计,垫层设计要点,1,、要求有足够的厚度以置换可能被剪切破坏的软弱土层，,2,、要求有足够大宽度以防止砂垫层向两侧挤出。,第,12,章地基处理,b,回填土,垫层厚度应根据,垫层底部下卧土层,的承载力确定，并符合下式要求：,垫层厚度的确定,p,Z,+,p,CZ,f,az,式中,垫层底面处的附加应力设计值（,kPa,）,;,垫层底面处土的自重压力值（,kPa,）；,经深度修正后垫层底面处土层的地基承载力特征值（,kPa,）。,第,12,章地基处理,b,回填土,B,=,b+2ztg,d,z,填,z,p,CZ,p,CD,p,Z,+,p,CZ,f,az,条基,独立基础,第,12,章地基处理,压力扩散角（,）,换填材料,粘性土和粉土,(8 14),中砂、粗砂、砾砂、圆砾、角砾卵石、碎石,灰土,0.25,20,6,28,0.50,30,23,注：当,0.25,时，除灰土仍取,28,外，,其余材料均取,0,；,当,0.25 0.5,时，值可内插求得,。,第,12,章地基处理,在具体计算时，可先假设一个垫层厚度，然后进行验算。如不满足，应重新假定一个厚度进行验算，直至满足要求为止。,垫层厚度不宜大于,3m,，,太厚施工较困难，,而太薄（,0.5m,）则换填垫层的作用不显著。,第,12,章地基处理,垫层宽度的确定,垫层的底面宽度应以满足,基础底面应力扩散,和,防止垫层向两侧挤出,为原则进行设计。,b,回填土,垫层顶面每边宜比基础底面大,0.3m,按当地开挖基坑经验的要求放坡,第,12,章地基处理,垫层的承载力应通过现场试验确定，当无实验资料时，可按下表选用，并验算下卧层承载力。,各种垫层的承载力表,第,12,章地基处理,垫层施工,1,）粒径小于,0.002mm,的胶体含量,20%,；,2,）液限,L 40%,；塑性指数,Ip 17,在,22,35,之间。,3,）自由膨胀率,40%,。,1,）,机械碾压法,：,机械碾压法是采用各种压实机械来压实地基土。此法常用于基坑底面积宽大开挖土方量较大的工程,；,2,）,重锤夯实法：,重锤夯实法是用起重机将夯锤提升到某一高度，然后自由落锤，不断重复夯击以加固地基。重锤夯实法一般适用于地下水位距地表,0.8m,以上稍湿的粘性土、砂土、湿陷性黄土、杂填土和分层填土,；,3,）,平板振动法：,平板振动法是使用振动压实机来处理无粘性土或粘粒含量少、透水性较好的松散杂填土地基的一种方法。,先振基槽两边，后振中间，其振动的标准是以振动机原地振实不再继续下沉为合格。振实后地基承载力宜通过现场载荷试验确定。一般经振实的杂填土地基承载力可达,100,120kPa,。,第,12,章地基处理,垫层材料选择,1),砂石应选用级配良好的中粗砂，含泥量不超过,3,，并应除去树皮、草皮等杂质。若用细砂，应掺入,30,50,的碎石，碎石最大粒径不宜大于,50mm,。,2),粘土,(,均质土,),土料中有机质含量不得超过,5%,，亦不得含有冻土或膨胀土。当含有碎石时，其粒径不宜大于,50mm,。,3),灰土体积比宜为,2,：,8,或,3,：,7,。土料宜用粘性土及塑性指数大于,4,的粉土，不得含有松软杂质，并应过筛，其颗粒不得大于,15mm,。石灰宜用新鲜的消石灰，其颗粒不得大于,5mm,。,第,12,章地基处理,垫层材料选择,4),素土素土土料中有机质含量不得超过,5,，亦不得含有冻土或膨胀土，不得夹有砖、瓦和石块等渗水材料，碎石粒径不得大于,50mm,。,5),粉煤灰可分为湿排灰和调湿灰。可用于道路、堆场和中、小型建筑、构筑物换填垫层。粉煤灰垫层上宜覆土,30,0cm,。,6),干渣干渣垫层材料可根据工程的具体条件选用分级干渣、混合干渣或原状干渣。小面积垫层一般用,8,40mm,与,40,60mm,的分级干渣，或,0,60mm,的混合干渣；大面积铺垫时，可采用混合干渣或原状干渣，原状干渣最大粒径不大于,200mm,或不大于碾压分层虚铺厚度的,2/3,。,第,12,章地基处理,12.4,强夯法,第,12,章地基处理,强夯是法国,Menard,技术公司于,1969,年首创的一种地基加固方法,，它通过一般,830t,的重锤,(,最重可达,200t),和,820m,的落距,(,最高可达,40m),，对地基土施加很大的冲击能，一般能量为,5008000kN.m,。在地基土中所出现的,冲击波和动应力,，可提高地基土的强度、降低土的压缩性、改善砂土的抗液化条件、消除湿陷性黄土的湿陷性等。同时，夯击能还可提高土层的均匀程度，减少将来可能出现的差异沉降。,第,12,章地基处理,加固机理,目前，强夯法加固地基有三种不同的加固机理：,动力密实、动力固结,和,动力置换,。取决于地基土的类别和强夯施工工艺。,第,12,章地基处理,1.,动力密实,采用强夯加固多孔隙、粗颗粒、非饱和土是基于动力密实的机理，即用冲击型动力荷载，使土体中的孔隙减小，土体变得密实，从而提高地基土强度。,Dynamic compaction,第,12,章地基处理,非饱和土的夯实过程，就是土中的气相,(,空气,),被挤出的过程，其夯实变形主要是由于土颗粒的相对位移引起。,第,12,章地基处理,在冲击动能作用下，地面会立即产生沉降，一般夯击一遍后，其夯坑深度可达,0.61.0m,，夯坑底部形成一层超压密硬壳层，承载力可比夯前提高,23,倍。,第,12,章地基处理,2.,动力固结,Menard,根据强夯法的实践，首次对传统的固结理论提出了不同看法，,认为饱和土是可压缩的新机理,。,静力固结理论与动力固结理论的模型比较,a,）静力固结理论模型；,b,）动力固结理论的模型,Dynamic consolidation,第,12,章地基处理,由于土体产生裂隙或趋于液化，引起渗透性增大。,第,12,章地基处理,3.,动力置换,Dynamic replacement,第,12,章地基处理,动力置换类型,整式置换桩式置换,第,12,章地基处理,设计计算,1,有效加固深度,H,有效加固深度,(m),M,夯锤重,(t),h,落距,(m),系数,第,12,章地基处理,2,夯锤和落距,单击夯击能为夯锤重,M,与落距,h,的乘积，一般说夯击时最好锤重和落距大，则单击能量大，夯击击数少，夯击遍数也相应减少，加固效果和技术经济较好。整个加固场地的总夯击能量,(,即锤重,落距,总夯击数,),除以加固面积称为单位夯击能。,第,12,章地基处理,3,最佳夯击能,在夯击能作用下，地基中出现的孔隙水压力达到土的自重压力这样的夯击能称为,最佳夯击能,。,1,）粘性土最佳夯击能的确定方法：孔压叠加，用有效加固深度。,2,）砂性上最佳夯击能的确定方法：绘制孔隙水压力增量与夯击击数,(,夯击能,),的关系曲线来确定最佳夯击能。当孔隙水压力增量随着夯击击数,(,夯击能,),增加而逐渐趋于恒定时，可认为该种砂土所能接受的能量已达到饱和状态，此能量即为最佳夯击能。,第,12,章地基处理,4,夯击点布置及间距,等边三角形或正方形布置夯击点。工业厂房可根据柱网来布置夯击点。,夯距通常为,515m,第,12,章地基处理,5,夯击击数与遍数,夯点的夯击击数，应按现场试夯得到的夯击击数和夯沉量关系曲线确定量应同时满足下列条件：,1),最后两击的夯沉量不大干,50mm,，当单击夯击能量较大时不大于,100mm,；,2),夯坑周围地面不风发生过大隆起；,3),不因夯坑过深而发生起锤困难。,一般为,410,击。,遍数一般,18,遍。最后一遍是以低能量“搭夯”即锤印彼此搭接。,第,12,章地基处理,6,垫层铺设,垫层厚度一般为,0.52.0m,。铺设的垫层不能含有粘土。,7,间歇时间,砂土连续，粘性土,24,周。,第,12,章地基处理,效果检验,强夯施工结束后应间隔,定时间方能对地基加固质量进行检验。其间隔时间对碎石土和砂土地基可取,l2,周：对粉土和粘性土地基可取,34,周。,室内试验,十字板试验,动力触探试验,静力触探试验,旁压试验,载荷试验,波速试验,旁压试验,第,12,章地基处理,12.5,排水固结法,排水固结法是利用地基排水固结的特性，通过施加预压,荷载，并增设各种排水条件（砂井和排水垫层等排水体），,使土体中的孔隙水排出，逐渐固结，地基发生沉降，同时强度,逐步提高的一种软土地基处理方法。,排水固结法能解决软粘土地基的沉降和稳定问题。可使地基的沉降在预压期间基本完成或大部分完成，保证建筑物在使用期间不致产生过大的沉降和沉降差。同时可增加地基土的抗剪强度，提高地基的承载力和稳定性。,第,12,章地基处理,排水系统,加压系统,排水固结法是由排水系统和加压系统两部分共同组合而成的。,第,12,章地基处理,1,、排水固结法的原理,在饱和软土地基上施加荷载后，孔隙水被缓慢排出，孔隙,体积随之逐渐减少，地基发生固结变形。同时随着超静水压力,逐渐消散，有效应力逐渐提高，地基土强度就逐渐增长。,第,12,章地基处理,根据排水系统和加压系统的不同，排水固结法可分为,堆载预压法,、,砂井,(,包括袋装砂井、塑料排水板等,),堆载预压法,、,真空预压法,、,降低地下水位法,和,电渗法,。,2,、排水固结法的种类,堆载预压法和砂井堆载预压法唯一的区别在于：前者的排水系统以天然地基土层本身为主；而后者在天然地基中还人为地增设了诸如砂井等排水系统。,第,12,章地基处理,2,、堆载预压法设计,堆载预压法处理地基的设计应包括下列内容：,选择竖向排水井，确定其断面尺寸、间距、排列方式和深度；,确定预压区范围、预压荷载大小、荷载分级、加载速率和,预压时间；,计算地基土的固结度、强度增长、抗滑稳定性和变形。,第,12,章地基处理,（,1,）竖向排水井尺寸,竖向排水井直径：,竖向排水井分普通砂井、袋装砂井和塑料排水带。,普通砂井直径可取,300,500mm,，袋装砂井直径可取,70,120mm,。塑料排水带已标准化，一般相当于直径,60,70mm,。,（,2,）砂井或塑料排水带间距：,通常砂井的间距可按井径比选用，井径比按下式确定：,普通砂井的间距可按,n=6,8,选用；,袋装砂井或塑料排水带的间距可按,n=15,22,选用。,第,12,章地基处理,（,3,）竖井排列方式：,一根竖井的有效排水圆柱体的直径,和竖井间距的关系按下列规定取用：,梅花形布置：,正方形布置：,由于梅花形排列较正方形紧凑和有效，应用较多。,竖井的布置范围应稍大于建筑物基础范围，扩大的范围可由基础轮廓线向外增大,2,4m,。,第,12,章地基处理,砂井的深度应根据建筑物对地基的稳定性和变形要求确定。对以地基抗滑稳定性控制的工程，砂井深度至少应超过最危险滑动面,2m,。对以沉降控制的建筑物，如压缩土层厚度不大，砂井宜贯穿压缩土层；,若软土层厚度不大或软土层含较多的薄粉砂夹层，预计固结速率能满足工期要求时，可不设置竖向排水体。,（,4,）砂井深度：,第,12,章地基处理,（,5,）砂垫层,在砂井顶面应铺设排水砂垫层，以连接砂井，引出从上层排入砂井的渗流水。砂垫层的厚度一股为,0.30.5m(,水下砂垫层厚度为,1.0m,左右,),。如砂料缺乏，可采用连通砂井的纵横砂沟代替整片砂垫层。,第,12,章地基处理,（,6,）确定加载的数量、范围和速率,预压荷载的大小，应根据设计要求确定，通常可与建筑物的基底压力大小相同。对于沉降有严格限制的建筑，应采用超载预压法处理地基，超载数量应根据预定时间内要求消除的变形量通过计算确定，并宜使预压荷载下受压土层各点的有效竖向压力等于或大于建筑荷载所引起的相应点的附加压力。,加载的范围不应小于建筑物基础外缘所包围的范围，以保证建筑物范围内的地基得到均匀加固。,加载速率应与地基土增长的强度相适应，待地基在前一级荷载作用下达到一定的固结度后，再施下一级荷载。,第,12,章地基处理,3,、真空预压加固机理,真空预压是通过覆盖于地面的密封膜下抽真空，使膜内外,形成气压差，使粘土层产生固结压力。即在总应力不变的,情况下，通过减小孔隙水压力来增加有效应力的方法。,真空预压和降水预压是在负超静水压力下排水固结，,称为负压固结。,真空预压的原理主要反映在以下几个方面：,（,1,）薄膜上面承受等于薄膜内外压差的荷载。,（,2,）地下水位降低，相应增加附加应力。,（,3,）封闭气泡排出，土的渗透性加大。,第,12,章地基处理,西南科技大学,真空预压法设计,（,1,）竖向排水体尺寸：,采用真空预压法处理地基必须设置竖向排水体。竖向排水体可采用直径为,700mm,的袋装砂井，也可采用普通砂井或塑料排水带。其间距可按照加载预压法设汁的砂井或塑料排水带间距选用。,（,2,）预压区面积：,真空预压区边缘应大于建筑物基础轮廓线，每边增加量不得小于,3.0m,。每块预压面积宜尽可能大且呈方形。,第,12,章地基处理,（,3,）真空预压的膜内真空度应保持在,650mmHg,以上，相当于,80kPa,的真空压力，且应均匀分布；,（,4,）沉降计算，先计算加固前建筑物荷载下天然地基的,沉降量，后计算真空预压期间所完成的沉降量，两者之差,即为预压后在建筑物使用荷载下可能发生的沉降。,第,12,章地基处理,12.6,砂石桩法,碎石桩和砂桩总称为碎（砂）石桩，又称粗颗粒土桩，,是指用振动、冲击或水冲等方式在软弱地基中成孔后，,再将碎石或砂挤压入已成的孔中，形成大直径的碎（砂）石,所构成的密实桩体，并和桩周土组成复合地基的地基处理方法。,砂石桩法适用于挤密松散砂土、粉土、粘性土、素填土和,杂填土等地基。对饱和粘性土上对变形控制要求不严的工程,也可采用砂石桩置换处理。该法亦可用于可液化地基,第,12,章地基处理,施工方法：,振冲法施工的主要机具有振冲器、起吊机械、水泵、泥浆泵、填料机械、电控系统等。,第,12,章地基处理,施工工艺：,就位；成孔；清孔；填料；振密加固；成桩。,第,12,章地基处理,1.,砂石桩加固原理,砂土中：,成桩时对周围砂层或产生挤密作用或同时也产生振密作用。,粘性土中：,密实的砂桩在软弱粘性土中取代了同体积的软弱,粘性土，即起置换作用并形成,“,复合地基,”,，使承载力,有所提高，地基沉降减小。,第,12,章地基处理,砂石桩设计：,1,、处理范围,碎（砂）石桩处理范围应大于基底范围，处理宽度宜在,基础外缘扩大,1,3,排桩。,2,、桩直径及桩位布置,砂石桩直径可采用,300,800mm,，,砂石桩孔位宜采用等边,三角形或正方形布置。,3,、砂石桩间距,对粉土及砂土地基，不宜大于砂桩直径的,4.5,倍；,对粘性土地基不宜大于砂桩直径的,3,倍。,第,12,章地基处理,复合地基承载力特征值：,桩土应力比,一般可取,24,现场复合地基荷载试验或单桩和桩间土的荷载试验：,经验公式确定：,第,12,章地基处理,当松软土层厚度不大时，砂石桩桩长宜穿过松软土层；,当松软土层厚度较大时，对按稳定性控制的工程，砂石桩桩长,应不小于最危险滑动面以下,2m,的深度；对按变形控制的工程，,砂石桩桩长应满足处理后地基变形量不超过建筑物的地基变形,允许值并满足软弱下卧层承载力的要求；,桩长不宜小于,4m,。,4,、砂石桩桩长,第,12,章地基处理,5,、砂石垫层,砂石桩顶部宜铺设一层厚度为,300,500mm,的砂石垫层。,6,、砂石桩施工,砂石桩施工可采用振动沉管、锤击沉管或冲击成孔等成桩法。,砂石桩的施工顺序：,对砂土地基宜从外围或两侧向中间进行，,对粘性土地基宜从中间向外围或隔排施工；在既有建（构）,筑物邻近施工时，应背离建（构）筑物方向进行。,第,12,章地基处理,第五节水泥土搅拌法,1.,概念,水泥土搅拌法是利用水泥、石灰等材料作为固化剂的主剂，通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和，使软土硬结形成加固体，从而提高地基的强度和增大变形模量。加固体和天然地基形成复合地基，共同承担建筑物的荷载。,2.,分类,湿法：深层搅拌法,干法：粉喷搅拌法,第,12,章地基处理,第,12,章地基处理,1,）,.,配套设备,3,、水泥土深层搅拌法的施工,第,12,章地基处理,2,）施工工艺流程：,水泥土搅拌法可在土中形成水泥土桩、格栅或地下连续墙，处理深度可达,12,15m,。,第,12,章地基处理,4.,加固机理,1,）水泥的水解和水化作用,2,）离子交换和团粒化作用,3,）硬凝反应,4,）硫酸化作用,5.,适用范围,用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、,素填土、粘性土以及无流动地下水的饱和松散砂土等地基。,还可用于基坑支护和止水幕墙。,第,12,章地基处理,6.,水泥土搅拌桩的设计,1,）桩长的确定,一般要穿过软弱土层；,2,）桩径及桩距,根据施工机械，一般不小于,50cm,，桩距为,3d,。,3,）桩体材料,一般选用,425,号普硅水泥，水泥浆水灰比为,0.45,0.55,。,第,12,章地基处理,4,）单桩承载力,根据两种情况取较小值：,1.,桩身材料强度；,2.,桩周摩阻力与桩端阻力。,按桩身材料：其中,:,按土的支持力：,5,）取定置换率，并确定桩数及桩距,三角形布桩,正方形布桩,第,12,章地基处理,褥垫层：,褥垫层有利于发挥桩间土承载力，同时，可降低桩顶应力,的集中，此外，还有使桩顶受力趋于均匀，避免由于桩顶剔凿,不平、基础与桩顶直接接触时桩体中产生局部过大应力使桩体,过早破坏的作用。,褥垫层厚度可取,200,300mm,。,
