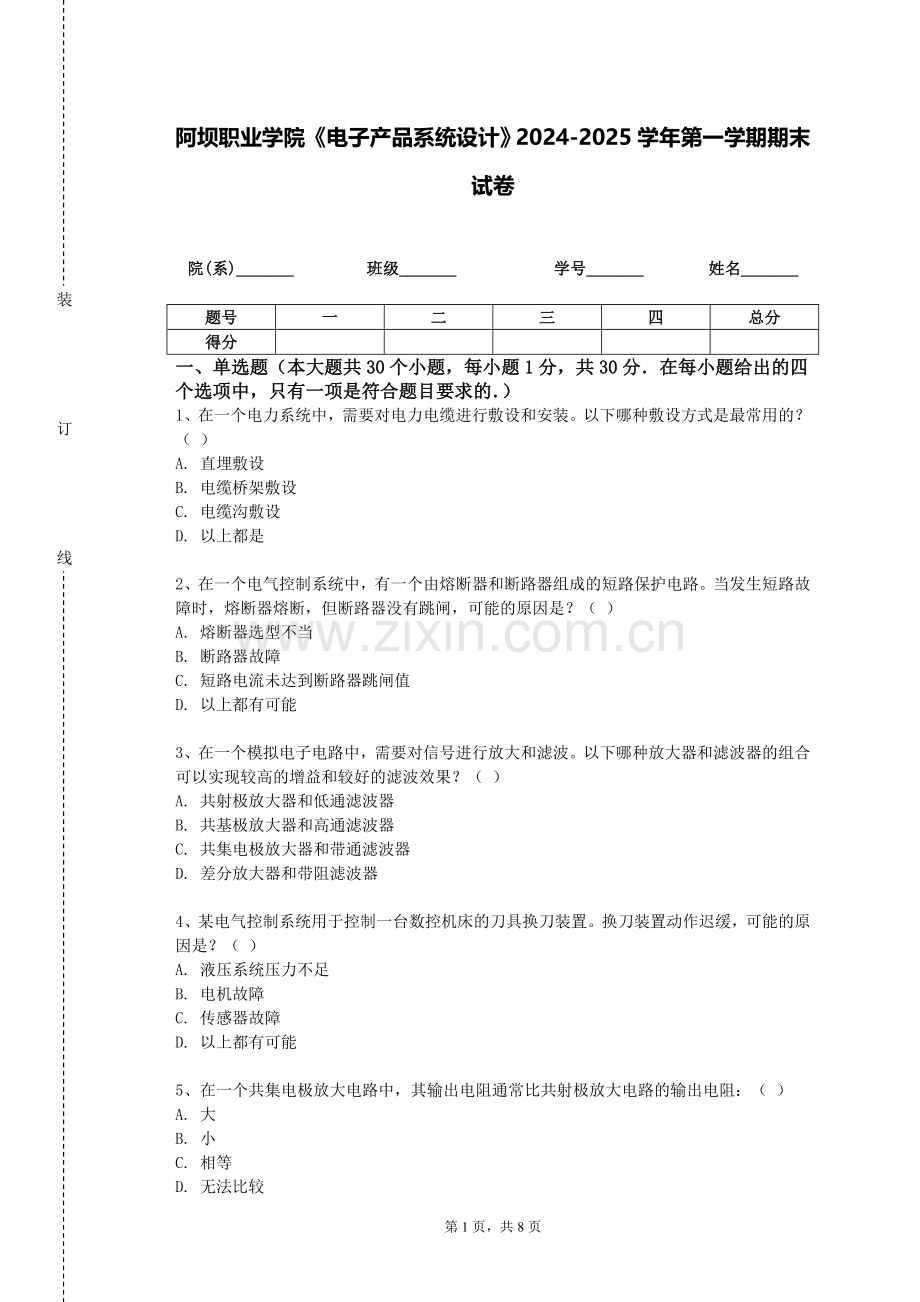

阿坝职业学院《电子产品系统设计》2024-2025学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电力系统中，需要对电力电缆进行敷设和安装。以下哪种敷设方式是最常用的？（ ）
A. 直埋敷设
B. 电缆桥架敷设
C. 电缆沟敷设
D. 以上都是

2、在一个电气控制系统中，有一个由熔断器和断路器组成的短路保护电路。当发生短路故障时，熔断器熔断，但断路器没有跳闸，可能的原因是？（ ）
A. 熔断器选型不当
B. 断路器故障
C. 短路电流未达到断路器跳闸值
D. 以上都有可能

3、在一个模拟电子电路中，需要对信号进行放大和滤波。以下哪种放大器和滤波器的组合可以实现较高的增益和较好的滤波效果？（ ）
A. 共射极放大器和低通滤波器
B. 共基极放大器和高通滤波器
C. 共集电极放大器和带通滤波器
D. 差分放大器和带阻滤波器

4、某电气控制系统用于控制一台数控机床的刀具换刀装置。换刀装置动作迟缓，可能的原因是？（ ）
A. 液压系统压力不足
B. 电机故障
C. 传感器故障
D. 以上都有可能

5、在一个共集电极放大电路中，其输出电阻通常比共射极放大电路的输出电阻：（ ）
A. 大
B. 小
C. 相等
D. 无法比较

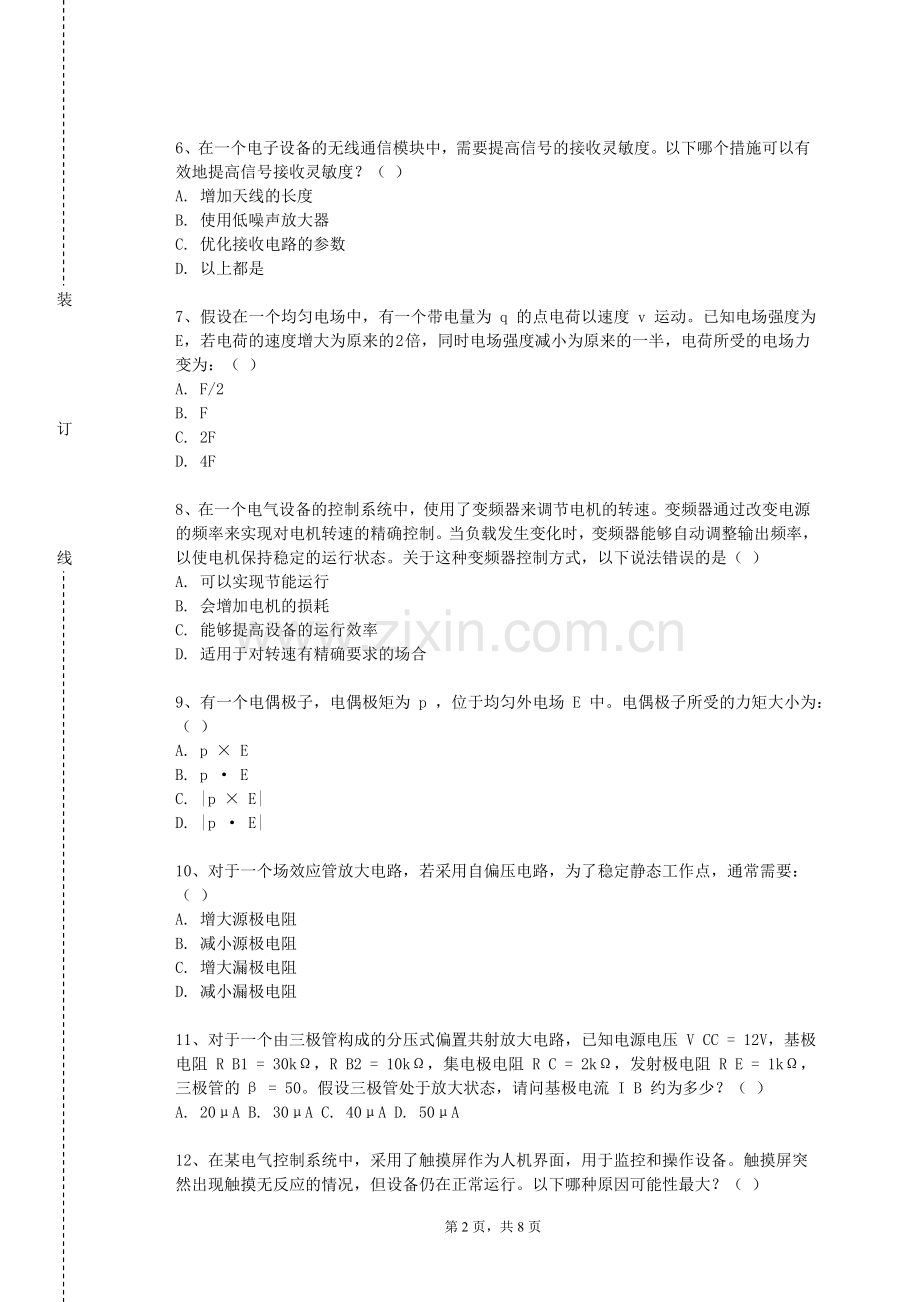

6、在一个电子设备的无线通信模块中，需要提高信号的接收灵敏度。以下哪个措施可以有效地提高信号接收灵敏度？（ ）
A. 增加天线的长度
B. 使用低噪声放大器
C. 优化接收电路的参数
D. 以上都是

7、假设在一个均匀电场中，有一个带电量为 q 的点电荷以速度 v 运动。已知电场强度为 E，若电荷的速度增大为原来的 2 倍，同时电场强度减小为原来的一半，电荷所受的电场力变为：（ ）
A. F/2
B. F
C. 2F
D. 4F

8、在一个电气设备的控制系统中，使用了变频器来调节电机的转速。变频器通过改变电源的频率来实现对电机转速的精确控制。当负载发生变化时，变频器能够自动调整输出频率，以使电机保持稳定的运行状态。关于这种变频器控制方式，以下说法错误的是（ ）
A. 可以实现节能运行
B. 会增加电机的损耗
C. 能够提高设备的运行效率
D. 适用于对转速有精确要求的场合

9、有一个电偶极子，电偶极矩为 p ，位于均匀外电场 E 中。电偶极子所受的力矩大小为：（ ）
A. p × E
B. p · E
C. |p × E|
D. |p · E|

10、对于一个场效应管放大电路，若采用自偏压电路，为了稳定静态工作点，通常需要：（ ）
A. 增大源极电阻
B. 减小源极电阻
C. 增大漏极电阻
D. 减小漏极电阻

11、对于一个由三极管构成的分压式偏置共射放大电路，已知电源电压 V CC = 12V，基极电阻 R B1 = 30kΩ，R B2 = 10kΩ，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，三极管的β = 50。假设三极管处于放大状态，请问基极电流 I B 约为多少？（ ）
A. 20μA B. 30μA C. 40μA D. 50μA

12、在某电气控制系统中，采用了触摸屏作为人机界面，用于监控和操作设备。触摸屏突然出现触摸无反应的情况，但设备仍在正常运行。以下哪种原因可能性最大？（ ）
A. 触摸屏驱动程序故障
B. 控制系统通讯故障
C. 触摸屏硬件损坏
D. 电源故障

13、电气控制系统中，常常使用传感器来检测物理量，并将其转换为电信号。不同类型的传感器具有不同的特点和适用范围。例如，压力传感器用于测量压力，位移传感器用于测量位移，速度传感器用于测量速度。以下关于传感器选择的考虑因素，错误的是（ ）
A. 测量范围和精度要求
B. 传感器的输出信号类型
C. 传感器的安装方式和尺寸
D. 传感器的价格越高越好

14、在一个 RC 桥式正弦波振荡电路中，若要提高振荡频率，可以采取的措施是：（ ）
A. 增大 R 的值
B. 增大 C 的值
C. 减小 R 的值
D. 减小 C 的值

15、对于一个采用脉冲异步时序电路设计的计数器，当输入脉冲的频率过高时，可能会出现什么问题？（ ）
A. 计数错误 B. 电路损坏 C. 性能下降 D. 以上都有可能

16、某电气控制系统中，有一个由多个行程开关组成的位置控制电路。其中一个行程开关的触点粘连，无法正常断开，会对设备的运行产生什么影响？（ ）
A. 设备超程运行
B. 设备停止运行
C. 设备运行速度改变
D. 设备运行方向改变

17、在一个电力系统中，需要对电力设备进行节能改造。以下哪种措施不是电力设备节能改造的常用措施？（ ）
A. 采用高效节能设备
B. 优化设备运行方式
C. 增加设备数量
D. 提高设备的功率因数

18、在一个电气控制系统中，需要实现对电机的正反转控制。以下哪种电路可以实现电机的正反转控制？（ ）
A. 接触器互锁电路
B. 按钮互锁电路
C. 接触器和按钮双重互锁电路
D. 以上都不是

19、某电力系统中，有一个大型的同步电动机负载。同步电动机在运行时需要从电网吸收无功功率来建立磁场。为了改善系统的功率因数，下列关于同步电动机运行控制的措施，错误的是（ ）
A. 采用过励磁运行方式，使同步电动机向电网发出无功功率
B. 安装无功补偿装置，补偿同步电动机吸收的无功功率
C. 降低同步电动机的负载，减少无功功率的需求
D. 改变同步电动机的接线方式，使其不吸收无功功率

20、在一个基于 CMOS 工艺的数字电路中，其输入输出电平与 TTL 电平兼容。若 CMOS 电路的输出高电平为 4.5V，低电平为 0.5V，那么它连接到 TTL 电路时是否能正常工作？（ ）
A. 能正常工作
B. 不能正常工作
C. 有时能工作有时不能
D. 取决于具体电路

21、在一个多级放大电路中，前级的输出电阻为800Ω，后级的输入电阻为8kΩ，若前级的电压增益为30，后级的电压增益为60，那么总的电压增益约为多少？（ ）
A. 1800 B. 2400 C. 3600 D. 4800

22、数字电路中的移位寄存器可以实现不同方向的移位操作。对于一个双向移位寄存器，当控制信号为左移时，输入数据为 1101，时钟脉冲到来时，寄存器中的数据会变成什么？（ ）
A. 1110
B. 1100
C. 1011
D. 0111

23、数字电路中的数据分配器可以将输入数据分配到多个输出端口。对于一个 1 路 -4 路数据分配器，当控制信号为 10 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第三个输出端口
D. 第四个输出端口

24、在一个由三极管组成的基本共射放大电路中，已知三极管的饱和电流ICS = 2mA，基极电流IB = 40μA，集电极电阻RC = 2kΩ，电源电压VCC = 10V。假设三极管处于放大状态，请问该电路的输出电压动态范围约为多少？（ ）
A. 0 - 4V B. 2 - 6V C. 4 - 8V D. 6 - 10V

25、有一个配电网，采用环网结构供电，并配置了分段开关和联络开关。当某一段线路发生故障时，下列关于故障隔离和恢复供电的操作，正确的是（ ）
A. 先断开故障段两侧的分段开关，再合上联络开关
B. 先合上联络开关，再断开故障段两侧的分段开关
C. 同时断开故障段两侧的分段开关和联络开关
D. 只断开故障段一侧的分段开关，然后合上联络开关

26、对于一个差分放大电路，若两个输入信号大小相等、极性相同，这种输入方式被称为：（ ）
A. 共模输入
B. 差模输入
C. 正反馈输入
D. 负反馈输入

27、对于一个共漏极放大电路，其输入电阻约为30MΩ，输出电阻约为3kΩ，电压增益约为0.95。若输入信号源的内阻为3MΩ，负载电阻为30kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.19 B. 0.9 C. 0.95 D. 0.995

28、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

29、在一个电子设备的电源电路中，需要提供稳定的直流电压。以下哪种稳压电路具有较好的稳压性能？（ ）
A. 线性稳压电路
B. 开关稳压电路
C. 集成稳压电路
D. 以上都是

30、在一个音频信号处理电路中，需要对音频信号进行混频和调制。以下哪种电子元件可以用于实现音频混频和调制？（ ）
A. 乘法器
B. 除法器
C. 加法器
D. 减法器

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在电力系统的故障诊断中，以下哪些方法可以用于检测故障？（ ）
A. 电气量测量
B. 非电气量测量
C. 人工智能算法
D. 专家系统

2、对于时变电磁场中的位移电流，以下描述恰当的是（ ）
A. 与电场的变化率有关 B. 是产生磁场的源之一 C. 类似于传导电流 D. 只存在于真空中

3、在电力系统的运行中，以下哪些情况可能导致系统频率下降？（ ）
A. 大功率负荷突然投入
B. 发电机故障跳闸
C. 电网发生短路故障
D. 新能源发电出力减少

4、在差分放大器的共模抑制比计算中，以下哪些因素是相关的？（ ）
A. 差模增益 B. 共模增益 C. 输入电阻 D. 输出电阻

5、在电力系统的防雷保护中，常用的防雷装置有（ ）
A. 避雷针
B. 避雷线
C. 避雷器
D. 接地装置

6、在工厂的电动机控制中，以下哪些方式可以实现调速？（ ）
A. 改变电源频率
B. 改变电机极对数
C. 改变转差率
D. 改变电机绕组接法

7、以下关于电磁波的群速度，说法合理的有（ ）
A. 可能不同于相速度 B. 反映能量传播速度 C. 与频率有关 D. 总是小于光速

8、以下属于电力系统继电保护装置基本要求的是（ ）
A. 选择性
B. 速动性
C. 灵敏性
D. 可靠性

9、在数字电子技术的发展趋势中，以下哪些方面是显著的？（ ）
A. 集成度不断提高 B. 工作速度越来越快 C. 功耗逐渐降低 D. 功能日益复杂

10、在电子电路的信号完整性分析中，以下哪些问题是需要关注的？（ ）
A. 反射
B. 串扰
C. 地弹
D. 电源噪声

三、简答题（本大题共4个小题，共20分)
1、（本题5分）推导差动放大电路的差模放大倍数和共模放大倍数的表达式。

2、（本题5分）分析图中所示的计数器和译码器的连接电路，确定其输出序列。

3、（本题5分）解释电气控制系统中固态继电器的特点。

4、（本题5分）推导电动力学中相对论性的电荷密度和电流密度变换。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某商场的中央空调系统在换季启动时出现故障，无法正常制冷或制热。经过对系统的压缩机、换热器和阀门等部件的检查，发现是长时间停机导致部件锈蚀、制冷剂泄漏以及控制系统参数丢失等原因造成的。请详细分析这些问题，并提出中央空调系统换季维护和故障修复的具体措施。

2、（本题10分）某科研实验室的精密仪器在运行时受到电磁干扰，影响实验数据的准确性。经过对实验室的电磁环境、仪器布线和屏蔽措施的评估，发现了一些导致电磁干扰的因素。请详细分析这些因素，并提出减少电磁干扰的具体方案，包括优化布线、加强屏蔽和改善电磁环境等。

3、（本题10分）一个工业园区的分布式能源系统在运行中出现了能源供应不足的情况。分析原因，如设备故障、能源需求增加等，并提出解决措施。
