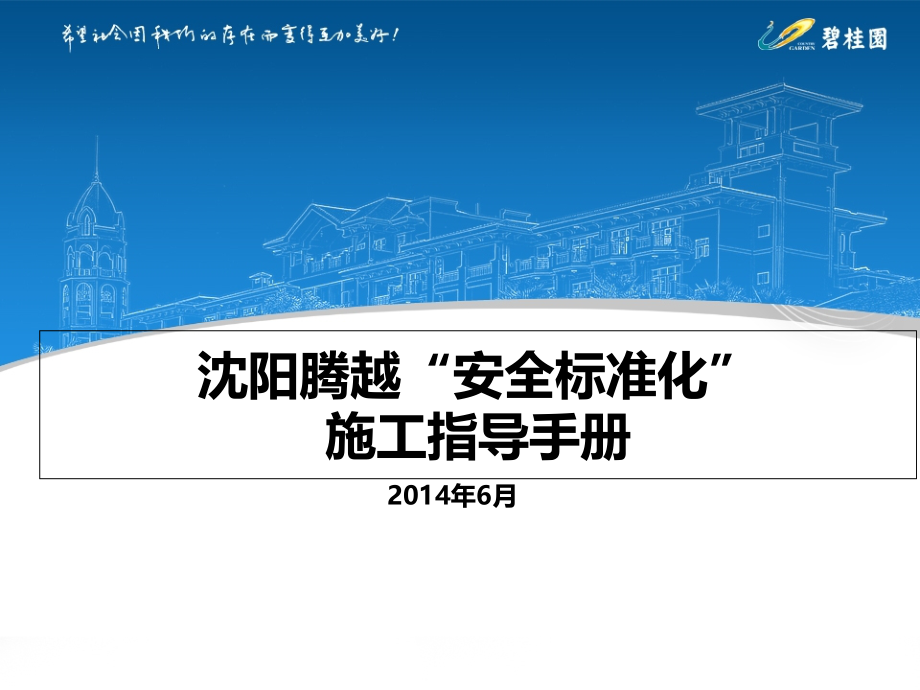

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,沈阳腾越“安全标准化”施工指导手册,201,4,年6月,目 录,序号,标准化内容,序号,标准化内容,序号,标准化内容,1,企业标志标准,13,九牌一图标准,25,加工区防护棚标准,2,办公室门牌标准,14,重大危险源公示牌标准,26,封闭式水泥、搅拌机防护棚标准,3,办公区会议室标准,15,门卫室标准,27,消防器材标准,4,办公室标准,16,现场导向牌标准,28,红白相间警示色标准,5,司旗标准,17,硬化路面标准,29,安全通道,口,标准,6,食堂标准,18,吸烟室、饮水室标准,30,预留,洞口防护标准,7,淋浴间标准,19,材料标识牌标准,31,楼梯口防护标准,8,卫生间,标准,20,管理人员标志牌标准,32,电梯井防护标准,9,安全帽佩戴标准,21,钢筋废料池标准,33,基坑周边防护标准,10,大门标准,22,配电箱防护标准,34,楼层临边防护标准,11,门口栏杆标准,23,塔吊标志牌标准,35,工字钢悬挑预埋件及底座标准,12,洗车池标准,24,升降机安全门标准,36,外架连墙件标准,1.企业标志标准,1.1,企业标志制作规范说明,1.1.1,企业标志的使用,企业标志是企业形象的核心要素，在任何情况下，必须规范使用。,1.1.2,企业标志的制作,腾越公司的标志为外形方正（正方形）按照严格的比例关系组成，,制作规范（最大,-,无限，最小,-8,mm），标志制作图示如下图：,1.1.3颜色字体,蓝色：C100 M30 Y0 K0（R0 G113 B182,）,橙色：C0 M60 Y100 K0（R231 G130 B23）,字体：主字体（即 LOGO+腾越建筑）采用华康华宗体（变形处理）,1.企业标志标准,企业标志图示,1.2,应用部位,工地围墙,门牌,会议室背景墙,塔吊平衡臂,要求：凡是涉及到企业名称或需体现企业的地方均需要采用企业标识和相应文字内容相结合的方式安排在指定的位置上。,1.企业标志标准,2.办公室门牌标准,2.1.1 尺寸为,28,厘米,9,厘米（长,宽），标识尺寸为,4.5,厘米,4.5,厘米，字略小于标识。,2.1.2 用不锈钢拉丝板制作，门牌上的文字尽量精简。,2.1.3 字体为正方大黑体字（蓝标、黑字），要求正贴于门框上方。,2.1 制作规范说明,2.办公室门牌标准,2,.2,实物图片,3.办公区会议室标准,3.1.1 室内：墙面、顶棚为白色；地面为地板砖；窗帘为淡蓝色。,3.1.2 会议桌用,3cm3cm,角钢焊接制作（规格视实际情况定），角钢,架上铺模板组装而成，铺设桌布。,3.1.3 主墙悬挂企业简称与企业标识（,B,式组合）。,3.1.4 两侧墙面分别悬挂工程效果图、制度板、法规等。,3.1.5 主墙对面悬挂企业使命：,3,.,1 装饰要求说明,3.办公区会议室标准,3,.2,实物图片,4.办公室标准,4.1.1 室内墙面、顶棚为白色；地面镶贴地板砖或地板；窗帘为淡蓝色。,4.1.2 一般办公桌和办公柜为灰色。,4.1.3 墙上悬挂各种制度板、岗位责任制等。,4.1.4 设置办公室门牌。,4,.,1 说明,4.办公室标准,4,.2,实物图片,5.司旗标准,5.1,说 明,5.1.1,旗座长,3,m，高,1.2,m,;,其中底座高,0.6,m，长,3,m，宽,1.2,m；梯,形台底层规格为,3,m,X1.2,m，上层规格为,3,m,X0.6,m，旗杆埋入地,面,1,米，旗座侧面呈直角梯形。,5.1.2,设立旗杆，中间悬挂国旗、两侧分别悬挂公司,3,号司旗和3#安全旗。,国旗旗杆高,11,m，公司司旗高,10,m，旗杆间间隔,1,m。,5.1.3,旗杆为不锈钢，旗座贴棕褐色瓷砖。,5.1.4,文字为弗龙板雕刻。,5.2,实物图片,5.司旗标准,施工现场统一建设生活区工人食堂，整体布局在一处，只设置食堂，不设置就餐区域。,具体要求如下：（单个食堂尺寸长5500mm*4000mm*高3000mm.),6.1,主体框架：砖砌墙240mm厚，抹灰；屋面采用100厚彩板覆盖，做斜屋面；,6.2,墙、地面：水泥抹灰压光处理（有条件可以粘贴地砖）；,6.3,有上下水及排烟气设施；,6.4,应设储物架，内设粮台，粮台应高于地面 30cm，距墙壁不小于 25cm。,6.5,厨房内必须设置排水沟，并设有隔油池；,6.6,门窗齐全有效，有防蝇防尘设施；,6.7,食堂区区要做统一配电，电缆线配置必须根据食堂内用电设备的功率进行计算。室内灯具、,开关等必须防潮，所有电器漏电保护器连接；,6.8,.,燃气罐与灶台必须隔离，安全距离不小于3米，未使用的燃气罐设置专门存放间。,6.9,.,各种器具、主副食品不准直接接触地面，各种食品必须生熟分开，各种器具、机械、盖布,应干净卫生，无不洁、生锈、霉变、油垢及残渣。菜墩、案板、刀具、容器等应生熟分开，,并有明显的生熟标记；,6.10,.食堂必须具备食堂卫生许可证、炊事人员身体健康证。炊事员每年都要进行一次体检，无,体检合格证的人员一律不准上岗；,6.11,.应有专人负责食堂的卫生管理，有明确的岗位责任制。食堂应严格执行“食品卫生法”、,“食堂卫生要求”。,注：详细制作图纸联系总工办。,6.食堂标准,6.食堂标准,7.淋浴间标准,施工现场统一搭建淋浴间。具体要求如下（大小可跟进现场实际情况适当调整）：(长7600*宽3600mm*高3000mm.),7.1,主体框架：砖砌墙240mm厚，抹灰；或彩钢夹芯板（夹层为岩棉板）；屋面采用100厚彩板覆盖，做斜屋面；墙、地面为水泥抹灰压光处理（有条件可以粘贴防滑地砖）【建议使用彩钢夹芯板制作】,7.2,室内灯具、开关、电器设备等必须防水，并通过漏电保护器连接。,7.3,喷头要求：喷头数量与人员比例为1:20，但最少设置10个喷头。,7.4,房间要求：淋浴室内根据现场情况分隔，外间为更衣室，更衣室放置鞋架、挂衣钩物品。,7.5,保洁要求：安排专人负责打扫保持干净。,注：详细制作图纸联系总工办。,7.淋浴间标准,7.淋浴间标准,淋浴间实景图,8.卫生间标准,施工区应统一设置公共厕所，室外设洗漱池。,8.1,尺寸：宽4050mm*长15720mm米*高度3000mm.(厕所具体平面尺寸根据,现场实际人数确定，满足使用要求即可）。,8.2,结构：砖砌体：墙体原厚度为240mm；或采用彩钢夹芯板（采用岩棉彩钢,夹心板）；屋面顶板采用100mm厚岩棉彩钢板覆盖，做斜屋面；蹲,位均用砖砌筑。【建议使用彩钢夹芯板制作】,8.3,墙地面：,地面和墙面抹灰压光处理。有条件的地面和蹲位处可铺贴防滑地,砖，内墙面2米以下、蹲位隔断及便槽内均粘贴釉面砖。瓷砖规格可,根据情况自己选择，但地面和蹲位处的瓷砖必须满足防滑要求，墙,砖宜为白色。,8.4,蹲位：蹲位之间设置隔断，间距1米，隔断高度1.2米，蹲位隔断形式可参,考下面图片设置。（有条件的每个蹲位可装门）,8.5,冲洗：,设置冲水水箱，清理水龙头一只，供水管采用15PPR管。,8.6,照明：间距3.3米设置,照明日光灯，门口处设置开关。,8.7,通风：安装塑钢窗六扇C1506。,8.8,保洁：,设专人管理，及时冲刷清理、消毒、保持卫生清洁、化粪池应及时,清掏。,8.9,标志：厕所应有明显男女标志，制定厕所管理制度并上墙。,注：详细制作图纸联系总工办。,8.卫生间标准,8.卫生间标准,8.卫生间标准,厕所实景图,8.卫生间标准,9.安全帽佩戴标准,9.1.1 安全帽正面粘贴腾越标识，两侧粘贴“腾越建筑”字样。,9.1.2,安全帽内衬圆周大小调节到对头部稍有约束感，用双手试着转,动安全帽，以基本不能转动，但不难受的程度，以不系下颌带,低头时安全帽不会脱落为宜,。,9.1.3 要优先保护前额，因为大多数的失控和碰撞都是往前摔的，头,盔前沿要压至眉头之上，不要露出额头。,9.1.4 配戴安全帽必须系好下颌带，下颌带必须紧贴下颌，松紧以下,颌有约束感但不难受为宜。,9.1.5 所有进入施工现场的人员必须佩戴安全帽，系好帽带。,9.1 说明,9.安全帽佩戴标准,9.2 实物图片,10,.1,门柱式大门说明,10.1.1 门 柱：砖砌，门柱尺寸建议为,0.8,m,0.8,m,高度为,2.2,m，,其中,0.2,m为柱帽高度，柱帽为梯型，顶面积为,0.6,m,0.6,m，柱帽为蓝色，主体为白色。门柱间净,宽分为 6m、8 m两种规格。,10.1.2 门柱口号：左：过程精品 右：人居典范,10.1.3 门柱字体：字体为方正大黑体；颜色：蓝色,C100 M30 Y0 K0,。,10.1.4 门 体：如门柱间净宽为 6 m，采用两扇门，每扇门面积为,3m2 m（宽高）；如门柱间净宽为 8m，采用四,扇门，每扇门面积为2m2 m（宽高）。中间部位,为蓝色，上下为白色,高0.5m。,10.1.5 门体字体：字体采用华康华宗体；颜色：白色。,10.大门标准,10,.1.,7,实物图片,正面整体照片,实体大门不同角度的照片,10.大门标准,10,.2,门楼式大门说明,10.2.1 应用位置：以地盘为单位，设置在工程临街、主干道旁等显著位置。,10.2.2 材 质：门柱为角钢焊接构造，角钢规格型号,40mm40mm4mm,。,10.2.3 尺 寸：门柱截面尺寸为 1m1 m，总高度为 6.5 m，其中门楣,高度为1.5m，大门净高度为 5 m，门柱间净宽分为 6m、,8m两种规格。,10.2.4 门 楣：标识与文字组合，标识尺寸为 1m1m，文字内容分为两排，,上排为“建筑工程有限公司”，下 排为“承建工程”,10.2.5 门楼上方文字：“沈阳第十四建筑工程公司“,左边文字：以全新理念建和谐企业,右边文字：靠科学管理铸精品工程（白色字大黑体）,10.2.6 门楼上方文字：双兴建设加双兴标识。,左边位子：让信任从基础开始,右边文字：留赤诚于百年安居,10.大门标准,10.2.7 喷绘颜色：,C100 M,3,0 Y0 K0,。,10.2.8 字体颜色：红色、字体为隶书。,10.2.9 实物图片,10.大门标准,净宽8米：门为四扇2米*2米，,净宽6米：门为两扇3米高*2米，蓝色部分是1米高*2米宽,颜色、字体：白色、隶书,11.门口栏杆标准,11.1.1 施工现场大门口设置电动起落栏杆。,11.1.2 设置提示牌：外来车辆一律停车登记检查。,11.1 说明,11.门口栏杆标准,11,.2,实物图片,12.洗车池标准,12,.1,洗车池说明,12,.1.1,洗车池长度,12m-15m,宽度4,m,。,12,.1.2,洗车池长度方向设置高度,500mm,、挡墙（宽度,240mm,）表面抹灰,压光。,12,.1.3,排水沟宽度,300mm,。,12,.1.4,大门口必须设置洗车池，混凝土标号不小于,C20,，厚度不宜小于,200 mm,，车辆出入口位置设车辆冲洗装置和排水沟、沉沙池，并,要有专人冲洗，冲洗水宜循环重复利用，保证带有泥土的车辆经,冲洗后才能驶入城市街道。,12,.2,图 示,12.洗车池标准,10%,12,.3,实物图片,12.洗车池标准,13.九牌一图标准,13,.1,说 明,13,.1.1,大门入口处通道明显位置应设置,“,九牌一图,”,。安全生产承诺、,安全生产牌、工程概况、文明施工牌、消防保卫牌、应急救援保,障体系、安全帽佩戴提示牌、管理人员名单及监督电话牌、安全,防护用品佩戴示意牌、现场平面布置图。,13,.1.2,标牌尺寸：,1200mmX800mm,。,13.1.3 标牌的材质：面板采用有机板，架体材质为白钢，立柱直径不小,于60mm，方管规格25mm.各类标志牌应设置牢固、美观，有条,件可以亮化处理。,13,.2,实物图片,13.九牌一图标准,位 置：安装在进入现场的醒目位置、也可与“九牌一图组合在一起”；,内 容：根据施工进度及时更新；,尺 寸：标志牌尺寸为1200mm*800mm；,骨架尺寸为1600mm*1000mm；,材 质：面板要求便于擦拭、更改内容；,立柱白钢管直径不小于 60mm，方管20mm，立于混凝土地面上。,14.重大危险源公示牌,标准,15.门卫室标准,15.1 说明,15.1.1 美观规范、轻便灵活、占地少、便于移动。,15.1.2 门卫室标准规格为长,1500mm,高,2075mm,。宽,1500mm,。檐宽,200mm,。正面一门一窗，两个侧面各有一窗。,15.1.3 门卫室框架采用彩钢板，墙板采用岩棉板门窗采用塑钢门窗。,15.1.4 门卫室外观颜色。按腾越公司,Cl,标准，为蓝白两色。,15.1.5 门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观,管理办法及门卫岗位制度”，室内配备办公桌椅、登记本值班表、,紧急联络电话表等，门卫人员要统一着装并佩戴执勤袖标（保安部,人员上班执勤期间必须穿着统一的保安服）。,15.1.6 值班人员必须穿制服，建立值班制度；实行人员出入登记和门卫人,员交接班制度。,15.1.7 门卫处应设立安全帽存放区，放置,10,顶安全帽，确保每个进入工地,的人员,(,包括来访参观人员,),都必须戴上安全帽。,15.门卫室标准,15.2 制作尺寸图片,16.现场导向牌标准,16.1.1 整体尺寸:高1800mm*宽800mm;公司标识牌尺寸:600mm,70,0,mm,导向标识尺寸为,10,0mm,60,0,mm;立于混凝土硬化路面上。,16.1.2 导向内容：办公区、生活区、施工区、食堂等。,16.1.3 蓝标、黑字，导向牌内容字体为黑色，箭头为红色，贴于标牌的,同一边。,16.1.4 导向牌采用不锈钢制作，版面为不锈钢或白色，立柱直径60mm的白,钢管，其余为25mm的白钢方管。,16.1.5 红色箭头只能指向左边或右边，不能向上向下。,标识内容采用喷绘制作。,16,.,1 说明,16.现场导向牌标准,16,.2,制作图示,混凝土硬化路面,17.硬化路面标准,17.1 说明,17.1.1 施工行车道路硬化标准：在稳定的土基层上直接用 150 mm 厚以上,的 C20混凝土路面进行硬化,道路宽,4,m,-,6m。砼路面要二次抹压密实,道路要求平整、坚实、卫生，无翻浆积水现象。两侧顺直、设置分,割条。,17.1.2 施工人员通道硬化标准：用 50 mm 厚的 C10 以上混凝土硬化。,17.1.3 生产加工场地、堆场场地硬化标准：100 mm 厚的 C20 混凝土硬化。,17.1.4 生活区场地硬化标准：100 mm 厚的 C20 混凝土硬化。,17.1.5 所有硬化地面应高于其它未硬化场地 150 mm 以上；硬化路面边设置,良好的排水沟。,17.1.6 别墅施工现场除主路口做砼硬化路面，现场内采用建筑垃圾铺设。,17.硬化路面标准,17,.2,实物图片,18.吸烟室、饮水室标准,18.1.1,施工现场设置砖砌形式吸烟室,和饮水室,设置位置：进入现场的合适位置设置,设施要求：吸烟室面积不小于10平方，砖砌结构，内设和存放烟头的水桶和临时休息的桌,椅；,外墙刷白色涂料，上下各300宽蓝色墙裙；制定吸烟室管理规定，并展,示与吸烟室内,。,设置“吸烟室”和“注意防火”警示标志,消防要求：门口配备2只有效灭火器；,消防用水桶或沙箱；与非吸烟区有效隔离，特别是,易燃物品存放区。,18.1 说明,18.1.2,楼层临时吸烟室的设置,设置位置：结构施工阶段，在模板拆除层的下一层设置一处；砌筑、抹灰、装修阶段每五层,设置一处。宜位于公共区域或楼梯转角处。,设施要求：该楼层再拆除模板后必须清扫干净；供临时休息的桌椅。设置“临时吸烟室”和,“注意防火”警示标志,消防要求：临时吸烟处必须配备2只有效灭火器；消防用水桶或沙箱；存放烟头的水桶。,18.吸烟室、饮水室标准,18,.2,实物图片,楼层临时吸烟室的设置,施工现场设置砖砌形式吸烟室,材 料：标识牌采用铝塑板+车贴制作；骨架为20mm,方管制作，高度600mm。,尺 寸：标牌平面250mm*350mm，标牌安装高度：600mm。,颜 色：背景：蓝色C100 M,3,0 Y0 K0 文字：白色+,黑色,字体：,大黑体,位 置：放置在相应材料一端,19.,材料标识牌标准,20.管理人员标志牌,标准,材 料：标识牌采用铝塑板+车贴制作。,尺 寸：高800mm*宽1200mm,颜 色：背景：蓝色C100 M,3,0 Y0 K0 文字：白色+大黑体,位 置：悬挂在安全通道出入口处（升降机安装完毕后悬挂,在,升降机,防护棚内）,21.钢筋废料池,标准,为了加强现场钢筋废料的管理，要求各施工队需设置废料池。,设置位置：钢筋作业区旁，不妨碍吊装作业与成品码放为准。,平面尺寸：2500mm*2500mm（单个）；2500mm*5000mm（两个）,材,质：基础面做砼硬化100mm厚，向排水孔2%坡度，设直径,100mm排水孔。砖砌体，厚度2,4,0mm，表面抹灰处理。,颜,色：外表面涂刷红白警示色间距200mm。,标,牌：正面设置“废料池”标牌，300mm*400mm。白底蓝字，左,上角腾越标识。,废料池平面图,废料池侧面图,21.钢筋废料池,标准,废料池正面图,22.配电箱防护标准,22.1.1 角柱子采用40mm40mm方钢制作（也可用钢 筋），框为钢筋焊,接,栅格的间距为120mm。,22.1.2 基座砌砖台防护，100mm高，表面水泥砂浆抹面压光，刷红白相,间警示色，间距100mm，角度45度。,22.1.3 围栏每隔300mm刷一道红白相间油漆。,22.1.4 门的宽度不得小于600mm，电箱前后门均可以打开，前门有1.5m,的操作人员空间。,22.1.5 防护棚顶四周焊接角钢，上面铺设18mm厚模板，向后做千分之,五的坡度，封闭严密；顶端四周用100mm高的模板（刷红白相间,警示色，间距100mm，角度45度）交圈固定。,22.1.6 设置灭火器箱，配备2只4L灭火器。,22.1.7 正面挂“当心触电”，“非电工操作人员禁止 入内”标志牌，,蓝底白字。,22.1 说明,22.配电箱防护标准,22,.2,实物图片,23.塔吊标识牌标准,23.1.1 将,A,式组合分解，即一字一板，,5,板从左至右排列拼装，标志始,终排列在左边第一块。,23.1.2 临街悬挂,“,LOGO+,腾越建筑,”,组合。,23.1.3 尺 寸：,LOGO,大小：,1,m,X1,m,“,腾越建筑,”,：每字,1,m,X1,m,白底黑字，字体为华康华宗体(变形处理)。,23.1.4 材质规格：户外喷绘,+,铁框，绑于塔吊顶部。,23.1 制作规范说明,23.塔吊标识牌标准,23,.2,实物图片,24.升降机安全门标准,24.1.1 采用设备部统一制作安全门。,蓝色，钢板网，喷,“,注意安全，随手关门,”,和腾越标识。,24.1.2 图为安全门样式，高度为1800mm，尺寸如图所示。,24.1.3 安全门为常闭状态，在使用过程中开启，保证不关安全门不运行,升降机，升降机停止前不得打开安全门。,24.1.4 安装牢固，有损坏及时维修或更换。,24.1 说明,24.升降机安全门标准,24,.2,实物图片,25.加工区防护棚标准,25.1.1 塔吊半径以内所有后台制作加工、搅拌区必须搭设双层安全防护,棚。,25.1.2 骨架材料选用钢管或型钢刷红白漆，间隔,1000,mm,机械电缆必须,采用埋地或穿钢管的形式进行保护。,25.1.3 操作场所挂设的标识牌有：机械验收合格牌、安全警示牌、操作,规程。标牌的挂设高度为离地面,1.8,m。,25.1.4 地面必须进行砼硬化，设置4L灭火器,2,只。开关箱与机械的水平,间距不得大于,3,m。,25.1.5 双层防护棚，两层之间高度800mm，面层用喷绘布喷绘制成，正,面为防护棚名称和安全标志牌，其余三面采用安全警示标语。,25.1 说明,25.2 实物图片,25.加工区防护棚标准,26.封闭式水泥、搅拌机防护棚标准,26.1 说明,为加强施工现场材料管理，要求各施工队伍加强对水泥原料的保护，,不允许随意放置，要求现场根据自身现场实际情况搭设水泥、搅拌机防护,棚，现将搭设标准规定如下：,26.1.1,本标准为占地12m*8m的封闭式搅拌机防护棚搭设图示，具体尺寸,现场根据实际情况搭设，满足施工要求即可，但结构形式不能改变,；,26.1.2,材质要求：防护棚主体框架按尺寸用钢管搭设，外侧需要封闭的位置,用轻钢彩瓦全封闭。,26.1.3,防护棚地面要求：混凝土硬化处理，厚度200mm。,26.1.4,防护棚顶部为双层防护，中间高度为0.8m，整体封闭完之后，在,0.,8,m处四周用喷绘布制作防护棚名称和警示标语，正面为“水泥、,搅拌机防护棚”+安全标志牌组合，其余三面采用安全警示标语。,26.1.6,封闭式水泥搅拌机防护棚顶层采用坡屋顶，前面高4米，后面高3.8,m,，由,轻钢彩瓦全封闭，防止下雨时雨水渗入。,26.1.7,防护棚位置选择地势较高，排水良好的地方。,26.封闭式水泥、搅拌机防护棚标准,26.2 实物图片,防护棚平面图,防护棚,正视图,防护棚,侧视,图,防护棚,后视图,施工现场防护棚实际效果图,27.消防器材标准,27.1.1 施工现场、办公区和生活区应配备充足和适用的消防设施，并标识,和合理保管。,27.1.2 消防器材柜上使用字漏手喷漆喷字。,上方文字：安全至上,左面文字：防消结合,右方文字：预防为主,文字尺寸：,20cm*20cm,27.1.3 消防架内配置要求：五五配置，消防斧、消防锹、消防钩、消防,桶、灭火器,五种器材数量为五个，另外也可增设沙箱、水带箱,等。,27.1 说明,27.消防器材标准,27.,2,实物图片,27.2,安全通道、木工加工、钢筋加工区域、一级配电柜防护棚，和其,它各施工防护棚及高层建筑施工电梯里，设置2只,4,L灭火器，使,用钢筋笼悬挂于显眼处。,27.消防器材标准,27.消防器材标准,27.4,高层建筑主体内每两层配备2只,4,L灭火器，使用钢筋笼膨胀螺,栓固定，悬挂于通道右侧墙壁上距地面高度1米；别墅建筑主体内,每层放置,2,只,4,L灭火器；施工作业面需要配置2只,4,L灭火器。,高层建筑,别墅建筑,27.5,其它区域:,27.5.1,办公区、生活区宿舍、食堂、厨房、仓库依照临时设施消防器,材配备标准设置，,每100配备2只,4,L灭火器；,27.5.2,临时木工间、油漆间、木机具间等,区域按每25平米配备,2,只不,小于,4,L灭火器；,27.5.3,临时动火处必须配备相应的灭火器材；,27.5.4,施工现场仓库应按现场实际数量灭火器的30%储备合格有效的,灭火器，用于现场失效灭火 器的更换。,28.红白相间警示色标准,28.1 说明,为加强公司安全标准化的实施和材料的长期使用，凡是我司所施工的项目，在安全防护材料使用前必须涂刷红白相间警示色.,具体涂刷红白相间警示色的安全防护材料及部位包括：,28.1.1,搭设洞口、临边防护所使用的钢管；,28.1.2,搭设卸料平台所使用的钢管及槽钢；,28.1.3,搭设各类防护棚、安全通道、样板展示区棚、自行车棚所使用,的钢管；,28.1.4,外脚手架剪刀撑所使用的钢管；,28.1.5,用于架空电缆线的井字架所用的钢管；,28.1.6,制作电梯井防护栏杆所使用的钢筋；,28.1.7,搭设一级配电箱防护棚所使用的钢筋；,28.1.8,制作挡脚板所使用的模板；,28.1.9,制作预留洞口盖板所使用的模板；,28.1.10,其他需要刷红白相间警示色的材料。,各施工单位在正式开工前根据现场的需要，将安全防护材料准备到位，刷好红白相间警示色，备用。,29.安全通道标准,29.1.1 防护棚宽度应大于通道口宽度，长度：建筑物高度在2-5m（含5m）,的长度3m；在5-15m（含15m）的，长度4m；高度在15m-,30m（含30m）的，长度5m；超过30m 的长度6m。,29.1.2 安全通道棚采用双层顶棚形式，两层之间应保持800mm间距。顶层,满铺跳板，下层铺50mm100mm木方间距350mm，上钉18mm厚,木胶合板。,29.1.3 安全通道防护棚两侧应设置八字撑，并满挂密目安全网,所有水平杆,控制伸出立杆外侧100mm。,29.1.4 安全通道棚横批采用“安全通道”+安全标志牌组合，两侧标语可参,考“安全标语”内容选择，安全标志采用户外喷绘布加模板制作，固,定于安全通道上。,29.1.5 骨架材料选用钢管,刷红白相间的警示色。,29,.,1 说明,29.2 实物图片,29.安全通道标准,30.预留洞口防护标准,30.1,边长1000mm的洞口,30.1.1,采用洞口内用木方钉制成方框，尺寸略小于洞口尺寸，嵌于洞口,之,中，用钢钉钉牢；,30.1.2,方框上方用钉子将模板钉牢，模板各边大于洞口100mm，；,30.1.3,盖板上刷红白警示色油漆，间距100mm,角度45度；,30.1.4,盖板上喷红底白字：“禁止移动”。,30.预留洞口防护标准,30.2,边长1000mm的洞口,30.2.1,采用洞口上部垂直于长边设置木方（立放），间距不大于400mm，,沿长度方向均匀布置，木方两端各比洞口长100mm，担在洞口,上；上面盖模板用铁钉钉牢，木方侧面与地面之间的缝隙也用模板,封严，盖板四周比洞口大100mm；,30.2.2,四周距洞口边缘300mm处搭设防护栏杆，采用三道水平杆：下道,栏杆距地面100mm；中,道栏杆距地面500mm；上道栏杆距地面1100mm；立杆高度,1,200mm。,30.2.3,面层刷红白相间的警示油漆，间距100mm，角度45；,30.2.4,盖板上喷红底白字：“禁止移动”。,31.1,楼梯口防护,31.1.1,楼梯及休息平台临边采用48mm钢管搭设防护栏杆，设置二道,水平杆，下面一道离地面500mm；上面一道离地面1200mm，,当楼梯斜段长度大于3000mm时，楼梯段需增设立杆，设在梯,段的1/2处；,31.1.2,防护栏杆的水平杆、立杆必须刷红白相间的警示油漆，所有水平,杆控制伸出立杆外侧100mm；,31.1.3,楼梯口必须设置照明，采用36V低压供电，并设置灯罩。,31.楼梯口防护标准,32.电梯井防护标准,32.1,电梯井防护,32.1.1,电梯井门洞口安装1500mm高工具式防护门，四角用5mm厚,100mm*100mm的钢板焊接在钢筋骨架上，并用8mm膨胀螺丝,固定于砼墙上，,钢筋直径为14mm16mm，竖向钢筋间距不,大于150mm；防护门外框立边要比结构洞口宽100mm，,防护门底,部安装180mm高木质挡脚板，钢筋和挡脚板刷红白相间警示色；,32.1.2,电梯井内水平防护采用每层一道斜坡式硬防护。,33.1,基坑临边防护,33.1.1,基坑开挖深度超过2000mm时,必须搭设基坑临边防护栏杆。基坑,临边防护栏杆采用钢管搭设，设置三道水平杆，,第一道栏杆离地,面300mm、第二道栏杆离地面900mm、第三道栏杆离地面,1500mm，,立杆间距不大于,3000,mm，立杆打入地面以下深度,700mm,，或其它形式固定,，防护栏杆下部设置200mm高,1,0,mm厚木胶合板挡脚板,、,防护栏杆的水平杆、立杆以及挡脚板，,必须刷红白相间的警示油漆,。,所有水平杆伸出立杆外侧100mm；,33.1.2,防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落”,安全警示标志，并设置夜间警示灯；,33.1.3,基坑排水沟设置在防护栏杆外侧，采取有组织排水。,33.基坑周边防护标准,33.基坑周边防护标准,34.楼层临边防护标准,34.1,楼层临边防护,（形式一适用于临街面，形式二适用于非临街面）,34.1.1,当临边窗台或屋面女儿墙高度800mm，外侧高差大于,2,000mm,时，需要搭设临边防护；,34.1.2,楼层临边防护栏杆采用48钢管搭设，水平杆设置三道，立杆间距,不大于1800mm，防护栏杆下部设置180mm高,1,8mm厚木胶合板,挡脚板；,34.1.3,立杆与建筑物必须有牢固的连接。有结构柱处采用钢管抱箍方式拉,结，也可利用原有外架连墙杆预埋的短钢管与立杆用扣件连接；,34.1.4,防护栏杆的水平杆、立杆以及挡脚板，必须刷红白相间的警示油漆。,所有水平杆控制伸出立杆外侧100mm；,34.1.5,作业层的防护栏杆高度不低于1200mm；屋面层防护栏杆不低于,1500mm，第一道离地,3,00mm，第二道离地,90,0mm,34.1.6,钢管表面涂刷红白警示色油漆，栏杆内张挂“当心坠落”安全警示,标志。,34.楼层临边防护标准,35.工字钢悬挑预埋,件,及底座,标准,35.1,.,工字钢悬挑预埋件,及底座,说明,35.1.1,悬挑脚手架底部选用16号工字钢作为悬挑梁，悬挑梁间距和悬,挑长度按专项施工方案确定，固定段长度不应小于悬挑段长度,的1.25倍。,35.1.2,预埋件用16mm的圆钢制作，U形钢筋拉环应预埋至混凝土,梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑,扎牢固，锚固段水平长度不得小于200mm，设置位置按专项,施工方案确定（在前端是穿过剪力墙结构的情况下，需要后端,设置2个预埋件，距末端200mm设置一个，同时相距200mm,再设置一个；在前端是直接放置在楼板上的情况下，需要设置,3个预埋件，前端进楼板200mm处设置一个，距末端200mm,设置一个，同时相距200mm再设置一个，挑梁与预埋件连接,的空隙用木方楔严）。,35.1.3,顶部、侧面铺模板全封闭（下面可以用钢管或木方做骨架）。,35.1.4,警示带设于悬挑型钢的顶部，每悬挑一次设置一道；悬挑工字,钢刷红白相间警示色。,35.工字钢悬挑预埋,件,及底座,标准,36.,外架连墙件,标准,36.1,连墙件,说明,36.1.1,脚手架与主体结构刚性拉结，必须每层设置，水平间距不得大于5,米，转角处两边设置，距离不大于1米，在山墙或其他无法设置水,平拉结的墙面处预留70套管，用于脚手架拉结。具体设置位置,和数量根据专项施工方案确定。,36.1.2,脚手架连墙件数量的设置除满足计算要求外还应满足下表要求连墙,件布置最大间距,搭设方法,高 度,竖向间距（h）,水平间距（l,a,）,每根连墙件覆盖,面积（m,2,）,双排落地,50m,3h,3l,a,40,双排悬挑,50m,2h,3l,a,27,单揸,24m,3h,3l,a,40,注：h步距；l,a,纵距。,36.1.3,连墙件的布置应符合下列规定：,1）应靠近主节点设置，偏离主节点的距离不应大于300mm；,2）应从底层第一步纵向水平杆处开始设置，当该处设置有困,难时，应采用其它可靠措施固定；,3）应优先采用菱形布置，或采用方形、矩形布置。,36.1.4,连墙件设置形式：夹窗口、抱柱子、预埋钢管，预埋钢筋环（,直,径不小于10mm的圆钢。,）,36.1.5,脚手架一次搭设高度不应超过相邻连墙件以上二步，如因结构,未施工脚手架超过相邻连墙件以上两步，应采取撑拉固定措施,与建筑结构拉结。,36.,外架连墙件,标准,36.,外架连墙件,标准,
