城市给排水工程.ppt

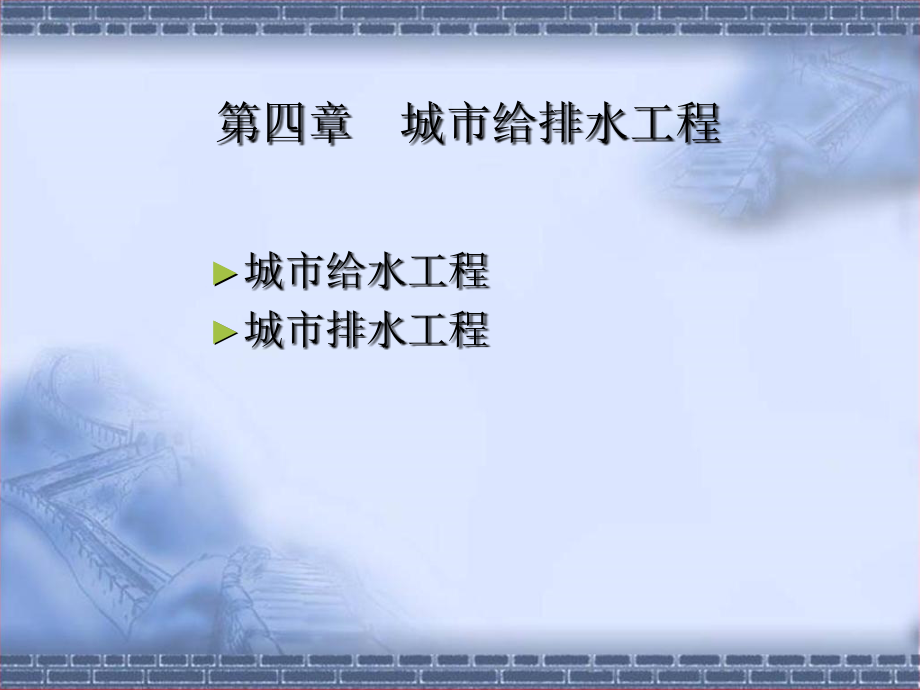

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第四章 城市给排水工程,城市给水工程,城市排水工程,第一节城市给水工程,（给水厂站施工技术）,一、现浇砼水池施工,给水厂砼水池主要有：,混凝土、沉淀池、过滤池、消毒池、清水池,清水池是给水系统中调节水厂均匀供水和满足用户不均匀用水的调蓄,构建物（蓄水池）,1.垫层,2.底板铨 底板的施工程序：（略）,3.池壁铨施工 池壁的施工程序：（略）,4.柱铨施工 柱施工程序：（略）,5.顶板铨施工 顶板的施工程序：（略）,二、装配式预应力砼水池施工,施工质量的关键：（1）底板砼、壁板砼质量（要满足抗渗标准）,（2）壁板缝的现浇砼防渗漏,三、饮用水处理工艺流程,自然界的水（河水）常混有各种各样的杂志。,包括：（1）地球化学、生物过程的产物。,（2）岩石风化产生的砂、粘土、溶于水的各种盐类。,（3）动植物、微生物腐败的分解的腐殖质。,人类活动产物（废弃物）：生活污水、工业废水、,地表水常规处理工艺流程：,原水,混凝剂,混凝,消毒,过滤,消毒剂,澄清,沉淀,出水,消毒,第二节 城市排水工程,（排水厂站工程施工技术）,一、沉井施工技术,当水文地质条件不宜用大开挖建泵站，水池等构筑物时，可采用沉井。,沉井在市政工程中广泛应用：墩台基础、取水构建物、污水泵站、人防、,地下车站等。,优点：占地面积小，不另外需要板桩维护，控方量小，对临近建筑物影,响小，操作简便，无须特殊的专用设备。,1.沉井的类型,按横截面形状：圆形沉井、矩形沉井,按竖向剖面形状：柱行、阶梯型,2.沉井构造,由井壁（侧壁）、刃脚、凹槽、底梁等组成。,3.沉井施工,（1）沉井的制作,（2）沉井的下沉,（3）沉井封底,沉井制作,继续挖土,下沉和接高,接高,挖土下沉,封底,清理基础,二、构筑物满水试验,四、泵站工艺流程,排水管道采用重力流形式使下游管理埋深大，不能直接排入或自流,至处理厂，需设排水泵站来提升。,三、城市污水处理,污水按来源分：,生活污水、工业废水、降水,排水工程：,建设一套设施来收集、输送、处理（利用）和排放污水。,采用一套或多套灌渠系统来排除的排水系统：,有污水排水系统和雨水排水系,污水处理方法：,物理、生物、化学等处理方法。,程序,：,准备 注水 水位观测 蒸发量测定 资料整理,标准,：铨水池2L/d,第五章 城市给排水管道工程,（本章主要讲述给排水管道施工技术）,一、开槽埋管施工技术要求,以铨管为例，其他管材除基础，安装不同外其他部位可参照执行工程范围：,准备 沟槽开挖 支撑、排水 基础施工 管道铺设,检查井、雨水口 质检、验收 回填 竣工验收,1.沟槽开挖,2.沟槽支撑,不能放坡时，设支撑，防槽壁坍塌。,（1）支撑的类型,衡撑、竖撑与板桩支撑,（2）要求,支撑牢固可靠，随控随撑,经常检查，是否出现有弯曲、松动，移位劈裂等现象，及时处理。,衡撑,竖撑,3.施工排水、将水,明沟排水、人工降低地下水位,（1）槽（坑）内明沟排水,设集水井、水泵、坑内开临时排水沟，汇集至集水井。,（2）人工降低地下水位,有轻型井点、喷射井点、深井泵井点、电渗井点等。,4.管道基础,由地基、基础、管座三部分组成,5.管道安装,工序：下管、稳管、接口施工、质检,6.闭水试验,在管道填土之前进行，对各种污水管均应做闭水试验。,7.沟槽回填,检验合格后，及时回填,二、管道交叉处理方法,为了保证各类管道交叉时，下管不受影响，便于检修，上管不致下沉,破坏，必须对交叉管道进行必要的处理，处理时，应与主管部门联系商议。,管道类型,排水管,给水管,交叉时位置,材料,砼、铨预制管,铸铁、钢管,一致,高程,下,上,下,上,圆管两侧砖砌知墩支撑,低强水泥砂浆,矩形管侧垟上砌砖墩支撑,给水管在上，排水管在上的处理：,给水管在下，排水管在上的处理：,对下方的管道加套管或管廊：,排水管与其他交叉管道高程一致时的处理：与有关单位联系，协商处理。,三、顶管施工工法,顶管的优点,：,（1）,开挖土方量少，回填量也少；,（2）不必拆除地表障碍地表障碍物，不影响交通；,（3）冬雨期影响少，环境污染少；,（4）管道不必设置基础和管座，施工费用较低。,顶管、盾构等均属于不开挖槽施工方法。,开槽施工（明挖）,不开槽施工（暗挖）,顶管施工方法：,挤压法顶管,水利机械顶管,机械挖土顶管,人工挖土顶管,顶管的顶进方式,1.工艺特点,工艺：,如下图所示,特点：,顶管的管道起支护作用，又是构筑物本身。,2.适用范围,各类土均能适用，但对于淤泥，岩石需专门研究分析,3.管材及附属工具,1）钢管、铨管,2）工具管（钢板焊制）,3）工具管功能,4.工作坑井施工、布置,5.顶进系统,包括：异轨、顶铁、千斤顶、背后及后座墙,6.管道顶进,先降低地下水位至管底以下0.5m，防止水源进入管道。,7.长距离顶管技术措施,中继间法、泥浆套法（减少顶进阻力）,四、柔性管道施工（自学）,指埋置于地下排水用的硬聚乙烯、高密度聚乙烯、增强聚丙烯管等,柔性管道。,第六章 城市热力管道工程,一、城市热力管道施工要求,1.工程测量,施工单位根据建设和设计单位提供的平面控制网点、水准网点施测，,确定管网设计线及高程。,2.土建工程及地下穿越工程,（1）土方施工，对开槽范围内各种障碍物采取保护措施,（2）设置沟槽边护栏，夜明照明指示灯等,（3）穿越工程必须保证周围地下管线、构筑物正常使用，相邻建筑物及,地面设施不发生沉降、变形。,3.焊接,实施管道焊接前，根据工艺试验结果编写焊接方案。,4.管道安装及检验,（1）安装前的准备工作,（2）管道安装,（3）管口对接,（4）法兰连接,（5）阀门安装,5.热力站，中继泵站及通用组装件安装,安装前，核验个组装件规格、型号、质量，开箱检查，记录应有的说明,书和合格证。,6.保温工程,保温棉毡、垫，互换式保温制品等,7.试压、清洗、试运行,对（一、二级）管网系统（包括热力站、中继泵张）内的所有管道设备,进行强度试验和严密性试验。,试运行前对供热管网进行清洗，方法有：,人工清洗、水力冲洗、气体吹洗,8.竣工验收,合格、不合格,二、热力管道的分类和主要附件,2.主要附件,（1）补偿器,（2）支吊架,（3）阀门,1.热力管网的种类,（1）按热媒,蒸汽热网,热水热网,（2）按所处的地位,一级管网,二级管网,（3）按敷设方式,地沟,架空,值埋,（4）按系统形式,闭式系统,开始系统,（5）按供回,供水管,回水管,
