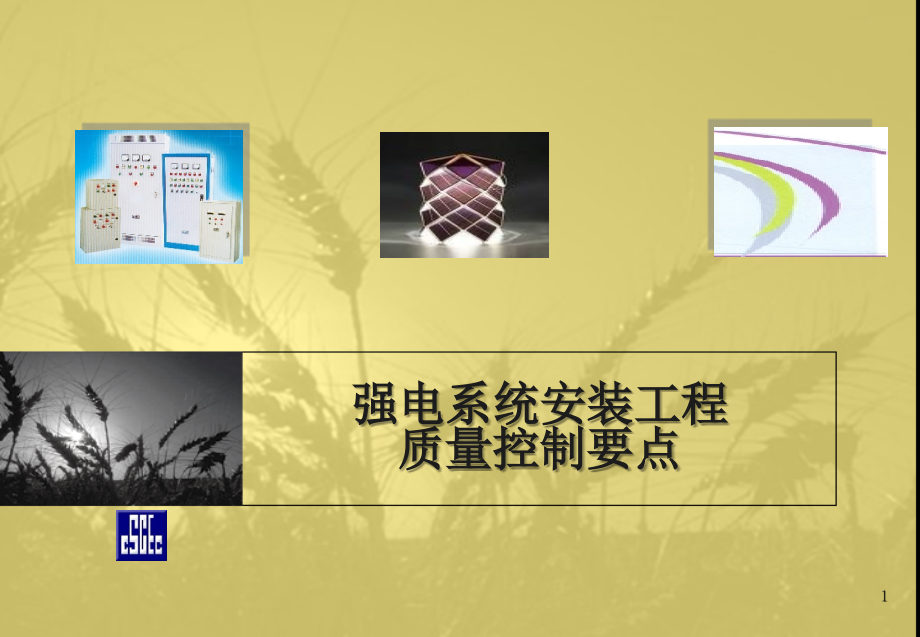

强电系统安装工程质量控制要点135页.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,强电系统安装工程,质量控制要点,1,一、建筑电气系统概论,1.1.,建筑电气的基本作用,什么是建筑电气,?,以建筑为平台的建筑物内所有电气系统的总称,.,建筑电气的作用,服务于建筑；,服务于建筑物内人们的工作、生活、学习、娱乐、安全等。,2,1.2.,建筑电气的分类,建筑强电系统,建筑供配电系统,建筑照明系统,防雷接地系统,3,二、建筑供配电系统的安装要求,2.1.,建筑供电系统,什么是建筑供电系统？,建筑群（或建筑物）的变电所、配电房、总配,电箱内的电气内容。,也就是建筑物的电源部分。,供电系统的安装要求,小区供电：,50000m,2,左右设一高压开闭所（开关站），,面积,40m,2,，室内净高,4m,半径,150,米区域中心设一变电所（或箱式变）,单体供电：,2000m,2,左右设变电所,面积不小于总面积的,1%,变配电所所址选择要求,接近负荷中心；,进出线方便；,设备运输方便；,不应设在厕所、浴室或其他经常积水场所的正下方；,不应设在有爆炸危险、火灾危险的正上方或正下方；,变配电所内,不应有与其无关的管道通过。,变配电所,的门应向疏散方向开启，采用甲级防,火门。,2.2.,（低压）配电系统,什么是配电系统？,由电源引出到用电设备之间的线路、元件所组成的,系统。,配电系统有低压配电系统和高压配电系统两种，,建筑物内部主要为低压配电系统。,配电系统的安装要求,500m,2,以上设配电间,面积不小于总面积的,1%,高层建筑设强电井,单层面积大于,500m,2,的多层建筑设强电井,面积不小于,1,平方米,暗装配电箱要求,240mm,实墙,三、建筑电气照明系统的安装要求,3.1.,什么是建筑电气照明系统,?,建筑物中各个功能性房间内的灯具、风扇、开关、插,座，以及照明配电箱。,灯具、开关、插座、照明配电箱的配电线路。,3.2.,照明系统的安装要求,土建设计应预留：,配电箱、灯具、开关、插座、等安装位置,线路敷设的实墙、地面、顶板,大型公共空间、专业场所应设照明控制室,四、防雷接地系统的安装要求,4.1.,建筑物防雷,避雷带、避雷网,做法,:,在建筑物的四周边缘、顶,部等布置避雷带、避雷网。,材质：镀锌圆钢,8mm,、,或镀锌扁钢,48mm,2,。,网格间距：,一级防雷：,10 x10m,、或,12x8m;,二级防雷：,15x15m,三级防雷：,20 x20m,、或,24x16m.,所有屋面裸露的金属物体外壳均应与避雷网连成一体,引下线,作用：为接闪器承受的大电流提供良好的,接地通路。,做法,:,在建筑物四周及部分中间,的柱子内布置引下线。,材质：柱内两根,16,主钢筋、,或,8,镀锌圆钢明敷设。,引下线间距：,一级防雷建筑：,18m,；,二级防雷建筑：,20m,；,三级防雷建筑：,25m.,接地测试卡,0.8m,接地装置,作用,:,将从引下线来的大电流迅速散入到,大地。,0.8m,做法一：利用建筑物基础圈梁,内（外围）的二根主钢筋焊接,成环网，引下线与环网焊成一,体。,做法二：在室外做人工接地,体。,0.8m,2.5m,5m 5m,3m,接地极,接地母线,断接卡,防侧击雷,侧击雷,当建筑物高度超过,30m,时，需要设计防侧击雷。,做法：,30m,以上每隔三,层设水平均压环，可利用建,筑物圈梁内两根主钢筋构成,环网。,30m,以上的所有外,墙的金属门窗与均压环连接。,屋顶防雷平面图,4.2.,接地,“接地”指的是建筑物内部的电气系统、设,备的接地要求。,接地分为,:,工作接地和保护接地,.,建筑物的防雷需要接地，室外电源引入室,内后需要重复接地，建筑物内部的各个金属物,体外壳、各个电气系统需要总等电位联结，也,要接地。,现阶段，绝大多数建筑都是采用联合接地：,即各种接地都是以房屋基础做为接地装置。此,时，要求接地电阻,1,。,在建筑物的各个设备间，如水泵房、风机,房、集中空调机房、电梯机房、消防中心、安防,机房、电话总机房、网络机房等设备用房需设,置辅助等电位联结端子箱。,对于住宅楼，国家规定：所有的卫生间都要,设置辅助等电位联结。,金属扶手,金属浴巾架,金属浴帘杆,金属地漏,金属下水管,LEB,端子箱,引至卫生间底版钢筋,卫生间局部等电位连接示意图,热水器插座,基础接地平面,强电质量控制,主要内容,一、电气工程质量通病、原因分析及防治措施,（一）、电器设备及原材料,（二）、电管敷设,（三）、电缆桥架安装,（四）、导线的接线、连接质量和色标,（五）、电缆敷设,（六）、配电箱的安装、配线,（七）、开关、插座的盒和面板的安装、接线,（八）、灯具安装,（九）、防雷接地及等电位联结,（十）、专业间的协调配合,二、电气质量通病的防治案例以数字北京大厦电气工程的重点施工部位介绍电气工程的控制措施,23,一、电气工程质量通病、原因分析及防治措施,建筑电气工程的质量通病主要表现在以下方面：,（,1,）、电器设备及原材料质量不合格；,（,2,）、电管敷设不符合要求；,（,3,）、电缆桥架安装不符合要求；,（,4,）、导线的接线、连接质量和色标不符合要求；,（,5,）、电缆安装不符合要求；,（,6,）、配电箱的安装、配线不符合要求；,（,7,）、开关、插座的盒和面板的安装、接线不符合要求；,（,8,）、灯具安装不符合要求；,（,9,）、防雷接地及等电位联结不符合要求,;,（,10,）、专业间的协调配合不符合要求。,24,一、电气工程质量通病、原因分析及防治措施,质量通病原因分析：,（,1,）、原材料或设备本身质量的低劣。,（,2,）、作业人员素质差，对技术操作不熟练，甚至未经技术培训、考核就上岗操作；,（,3,）、施工管理人员对现行施工验收规范、工艺标准不熟悉、不了解、贯彻力度不够，管理水平低；,（,4,）、专业技术管理人员施工经验不足，不能及时发现质量不符合之处；,（,5,）、安装配合土建、装饰及其它相关专业不够，或工期紧所至；,（,6,）、对图纸会审、设计交底不重视，对设计图纸中的一些不合理问题没有发现或没有及时提出。,25,一、电气工程质量通病、原因分析及防治措施,防治措施：,（,1,）、选择过硬的施工队伍：,对施工队伍进行全面的了解，查验电工是否持有当地劳动部门颁发的电工上岗证书，否则，不许施工。,（,2,）、要制定清除质量通病的规划：,首先要对质量通病逐一进行分析，看哪些质量通病最普遍，且危害大，初步找出这些质量通病产生的原因，制定适当的防治措施。当情况清楚后，分批列入治理规划，如将危害较大的质量通病，首先列入近期的治理规划中。在治理通病中，不仅要依靠技术人员，而且要动员广大职工都投入到治理活动中去。,（,3,）、认真地按工艺、规范及设计要求组织施工,为减少由于施工不当而造成的质量通病，应向施工人员讲解质量通病的表现、危害、成因及治理措施。对一些不正确的操作方法和施工工艺要迅速改进。对易形成质量通病的部位，要增加质量管理点以控制质量，不让质量通病形成。,26,一、电气工程质量通病、原因分析及防治措施,（,4,）、提高施工队伍素质,施工人员对施工工艺、质量验收规范熟悉并贯彻执行。加强对技术管理人员的配置，加强管理，加强培训。,（,5,）、择优选购原材料和设备,严把原材料和设备的进货质量关，建立健全材料采购、验收程序制度。进场的材料及设备应有出厂合格证，规格、型号、材质、性能应符合国家有关标准及工程设计要求；采购大批量的原材料及设备，还要对生产厂家的资质进行调查，对其质量保证体系进行认真的审核，进口设备必须具备海关商检书。,（,6,）、采用科学方法施工，严格质量验收,27,一、电气工程质量通病、原因分析及防治措施,电器设备及原材料,下面就主要质量通病的现象、对应防治措施表述如下。,（一）、电器设备及原材料,1,、现象：,（,1,）、建设方，为节约施工成本或内部管理混乱，导致甲供材料不合格；,（,2,）、施工单位，为节约成本，采购质量不合格材料；,实例：某房地产项目，甲方现场代表强行推行和使用不合格的材料，因项目拒绝使用，制止了可能出现的质量问题。,现场检查甲供料为：室外埋地电缆导管（,1mm,厚）；砼贩预埋电气绝缘导管（,0.8mm,左右，轻质管）。,建筑电气工程施工质量验收规范,（）要求：,14.2.1,室外埋地敷设的电缆导管，埋深不应小于,.,m,，壁厚小于等于,mm,的钢电线导管不应埋设于室外土壤内。,14.2.9,绝缘导管敷设应符合下列规定：“当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管”（联塑的中型,PVC,电气绝缘管壁厚为,1.3mm,）。,实例：市场采购的电线电缆质量不合格：不合格主要项目是绝缘厚度、外径平均值、导体电阻、老化前抗张强度、老化后抗张强度等等。,不合格的主要原因是电线电缆生产厂生产工艺不达标，生产出的电线电缆绝缘层厚薄不均、生产企业原材料质量把关不严或为降低生产成本，使用导体截面积减少或使用了低等级铜材甚至劣质铜、使用再生料生产，以降低成本、电线电缆所使用的绝缘材料未达到国标塑料的要求。生产厂家为节约成本，降低生产工艺标准、原料质量标准，采购单位为降低成本，采购价廉但质量不过关的产品。,28,一、电气工程质量通病、原因分析及防治措施,电器设备及原材料,2,、防治措施：,（）、设备及材料的技术性能控制,设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。施工项目物资统一采购、供应与管理，并根据质量管理体系要求，对工程所需采购的物资进行严格的质量检验和控制。,（）、甲供材料的控制,对甲供物质，项目验收不合格的，要即时通知建设单位相关责任部门处理。,（）、规范标准化施工,室外埋地敷设的电缆导管，埋深不应小于,.,m,，壁厚小于等于,mm,的钢电线导管不应埋设于室外土壤内；绝缘导管敷设，,“,当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管,”,（联塑的中型,PVC,电气绝缘管壁厚为,1.3mm,）。,29,一、电气工程质量通病、原因分析及防治措施,电器设备及原材料,2,、防治措施：,（）、材料的品牌、标识、规格型号的控制,对电线电缆的采购，首先应选用大中型企业的产品，过于便宜的产品不是采用了劣质原材料就是短了长度；注意产品的标识，防止假冒产品。一般聚氯乙烯绝缘电线产品标签上应标有厂名、厂址、额定电压、规格型号、长度、,“,3C,”,认证编号等，特别是在电线上应印有包括厂名、额定电压、型号在内的连续性标志，单芯线标志间距不应大于,200,毫米，护套线标志间距不应大于,500,毫米。,为确保所购电线电缆质量合格，可先从欲购产品中截取米到检验机构进行直流电阻测量，或者取出一卷标称为,100,米的电线电缆进行长度测量。国家标准对电线电缆交货长度有明确规定，成圈长度应为，成盘长度应大于，消费者可根据标签标注长度进行测量，标准规定其长度误差不超过总长度的,0.5,，若达不到标准规定下限,99.5m,即为不合格。,30,一、电气工程质量通病、原因分析及防治措施,电管敷设,（二）、电管敷设,1,、现象：,（,1,）、敷设后的金属管内，有铁屑等杂物，管口有毛刺，管路连接处不平齐光滑，防腐处理不符合要求；,（,2,）、管口套丝乱扣；,（,3,）、管口插入箱盒内长度不一致；,（,4,）、弯曲半径太小，有扁裂现象；,（,5,）、暗敷管的保护层厚度不够，造成墙面、地面顺管路裂缝；,（,6,）、电线管多层重叠，高出钢筋的面筋；,（,7,）、吊顶内配管、配线混乱，不规则；,（,8,）、柔性导管与设备、箱盒连接时，未采用软管接头连接，长度不符合要求。,31,一、电气工程质量通病、原因分析及防治措施,电管敷设,（二）、电管敷设,1,、,现象,-,质量通病,说明：正在施工的墙体配管，弯扁度超过规范允许的范围,；,说明：柔性导管与设备、箱盒连接缺紧固件；,32,一、电气工程质量通病、原因分析及防治措施,电管敷设,（二）、电管敷设,1,、,现象,-,质量通病,说明：柔性导管超长，且固定不规范；,说明：吊顶内配管混乱、线管规定支架间距过大；,33,一、电气工程质量通病、原因分析及防治措施,电管敷设,说明：软管超长欠固定,说明：后敷设明管固定点少接头脱节,（二）、电管敷设,1,、,现象,-,质量通病,34,一、电气工程质量通病、原因分析及防治措施,电管敷设,（二）、电管敷设,2,、,防治措施：,（,1,）、明配金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁无须防腐处理；,（,2,）、管材断口后，要及时处理管口毛刺、铁屑；,（,3,）、丝扣连接的钢管，丝扣清晰并做防腐处理，无乱扣现象；,（,4,）、管口露出盒、箱应小于,mm,，有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为扣。两根以上的管入盒、箱时，要求盒箱内的管头长短一致，间距均匀，排列整齐；,（,5,）、配管时，管道弯扁度不应大于管外径的,0.1,倍，暗配管时，弯曲半径不应小于管外径的倍，埋设于地下或混凝土楼板内时，弯曲半径不应小于管外径的倍；,35,一、电气工程质量通病、原因分析及防治措施,电管敷设,（二）、电管敷设,（,6,）、暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于,30mm,；,（,7,）、砼内暗敷电线管时，交叉点不应超过,2,层；,（,8,）、明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离,150,500mm,范围内设有管卡，中间直线段管卡间距合理；,（,9,）、吊顶内配管，材质、固定参照明配管工艺；连接、弯度、走向等可参照暗敷工艺要求施工；,（,10,）、刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于,0.8m,，在照明工程中不大于,1.2m,。,36,一、电气工程质量通病、原因分析及防治措施,电管敷设,（二）、电管敷设,2-,防治措施,-,规范做法,说明：墙体暗配管，整齐美观，埋设深度满足规范要求,；,说明：混凝土墙内暗配管，标高一致，间距均匀，接线盒封堵严密,；,37,一、电气工程质量通病、原因分析及防治措施,电管敷设,（二）、电管敷设,2-,防治措施,-,规范做法,说明：暗配管，固定牢固，管口封堵严密，防止水泥砂浆灌入管内；,说明：明配的导管应排列整齐，固定点间距均匀。安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离,150,500mm,范围内设有管卡，中间直线段管卡间距合理；,38,一、电气工程质量通病、原因分析及防治措施,电管敷设,（二）、电管敷设,2,、防治措施,-,规范做法,说明：明配的导管排列整齐，固定点间距均匀，弯扁度、弯曲半径满足规范要求；,说明：软管的长度适宜，固定良好、滴水弯设置适宜；,39,一、电气工程质量通病、原因分析及防治措施,电缆桥架安装,（三）、电缆桥架的安装,1,、现象：,（,1,）桥架支架长短不一,横担弯曲；,（,2,）桥架的跨接处，未采用专用的接地螺丝固定；,（,3,）连接螺丝反向，连接螺丝数量不足；,（,4,）桥架安装扭曲，接缝过大；,（,5,）缺少跨接线或跨接线线径、颜色错误；,（,6,）桥架的拐弯、三通等未采用成品配件，连接处不美观；,（,7,）缺电缆桥架盖板。,40,一、电气工程质量通病、原因分析及防治措施,电缆桥架安装,（三）、,电缆桥架的安装,1,、,现象,-,质量通病,说明,:,桥架支架长短不一,横担弯曲,观感差,;,说明：,桥架安装扭曲，缺固定支吊架；,41,一、电气工程质量通病、原因分析及防治措施,电缆桥架安装,（三）、,电缆桥架的安装,1,、现象,-,质量通病,说明,:,桥架的跨接处，未采用专用的接地螺丝固定；,说明,:,缺电缆桥架盖板,盖板间缝过大；,42,一、电气工程质量通病、原因分析及防治措施,电缆桥架安装,（三）、,电缆桥架的安装,1,、现象,-,质量通病,说明,:,桥架盖板封死无法打开,(,盖板一侧贴墙安装,).,说明,:,桥架的拐弯、三通等未采用成品配件，连接处不美观；不能满足电缆最小允许弯曲半径。,桥架盖板在内侧,43,一、电气工程质量通病、原因分析及防治措施,电缆桥架安装,（三）、电缆桥架的安装,2,、防治措施：,（,1,）线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧；,（,2,）线槽内的各种连接螺栓，均要由内向外穿，应尽量使螺栓的头部与线槽内壁平齐，以利敷设，不致敷设线时损坏导线的绝缘护层；,（,4,）非镀锌金属线槽间连接板的两端跨接铜芯接地线（铜芯软导线，截面积不小于,mm,），镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于个有防松螺帽或防松垫圈的连接固定螺栓；,（,5,）电缆桥架布线完毕后，应及时加盖桥架盖板。,44,一、电气工程质量通病、原因分析及防治措施,电缆桥架安装,（三）、,电缆桥架的安装,2,、防治措施,-,规范做法,说明：线槽内的各种连接螺栓，均由内向外穿，螺栓的头部与线槽内壁平齐，便于敷设，敷设线时不损坏导线的绝缘护层；,说明：非镀锌金属线槽间连接板的两端跨接方式及导线截面正确，且垫片齐全,45,一、电气工程质量通病、原因分析及防治措施,电缆桥架安装,（三）、,电缆桥架的安装,2,、防治措施,-,规范做法,说明：支架设置均匀合理,长度一致，桥架三通布置合理；,说明：盖板扣合紧密,拆卸方便；,46,一、电气工程质量通病、原因分析及防治措施,导线的接线、连接和色标,（四）、,导线的接线、连接和色标,1,、现象,（,l,）、多股导线不采用铜接头，直接做成,羊眼圈,状；,（,2,）、与开关、插座、配电箱的接线端于连接时，一个端子上接几根导线；,（,3,）、线头裸露、导线排列不整齐，没有捆绑包扎；,（,4,）、导线的三相、零线（,N,线）、接地保护线（,PE,线）色标不一致，或者混淆。,47,一、电气工程质量通病、原因分析及防治措施,-,导线的接线、连接和色标,（四）、,导线的接线、连接和色标,2,、防治措施：,（,1,）、多股导线可采用与导线同材质且规格相应的线端子压接：,（,2,）、在接线柱和接线端子上的导线连接只宜一根，如需接,2,根，中间需加垫片；,（,3,）、导线编排要横平竖直，剥线头时，应保持各线头长度一致，导线插入接线端子后，不应有导体裸露；,（,4,）、铜接头与导线连接处，要用与导线相同颜色的绝缘胶布包扎；,（,5,）、采购人员要按现场需要配足各种颜色的导线；,（,6,）、施工人员要分清相线、零线、接地保护线的作用与色标。同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（,PE,线）应是黄绿相间色，零线用淡蓝色，相线的,A,相,-,黄色、,B,相,-,绿色、,C,相,-,红色。,48,一、电气工程质量通病、原因分析及防治措施,电缆敷设,（五）、电缆敷设,l,、现象,（,l,）、电缆敷设有绞拧、护层断裂和表面严重划伤等缺陷。,（,2,）、电缆安装后没有统一挂牌，电缆在电缆沟、桥架中敷设杂乱；,（,3,）、在竖井中，电缆井未作防火堵封或封堵不严密；垂直固定电缆的支架太小，太软，向下倾斜。,（,4,）、电缆沿桥架敷设时电缆弯曲半径不能满足规范要求的最小允许弯曲半径。,49,一、电气工程质量通病、原因分析及防治措施,电缆敷设,（五）、电缆敷设,1,、现象,-,质量通病,说明：电缆敷设杂乱,无固定；电缆安装后没有统一挂牌；,说明：电缆井未做封堵或封堵不严,;,50,一、电气工程质量通病、原因分析及防治措施,-,电缆敷设,（五）、电缆敷设,2,、防治措施,：,电缆的标识,敷设电缆应及时进行标识，标志牌采用塑料片制品，用尼龙扎带固定。标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点，电缆始端、终端、拐弯处、交叉处应挂标志牌，直线段每,20m,设标志牌。,电缆的防火封堵,电缆的防火隔堵措施在施工设计中有明确的位置和具体要求，措施未实施前，电缆不能通电，以防万一发生电气火灾，导致整幢建筑物受损；,电缆的固定支架,固定支架型号合适，焊接、防腐符合要求。,电缆的弯曲半径,在电缆敷设路由中，根据电缆的型号规格考虑电缆最小允许弯曲半径。,51,一、电气工程质量通病、原因分析及防治措施,-,电缆敷设,（五）、电缆敷设,2,、防治措施,-,规范做法,说明：电缆敷设排列整齐,固定可靠；,说明：敷设电缆应及时进行标识，标志牌采用塑料片制品，用尼龙扎带固定。,52,一、电气工程质量通病、原因分析及防治措施,-,电缆敷设,（五）、电缆敷设,2,、防治措施,-,规范做法,说明：电缆竖井防火隔堵严密,规范,说明：敷设电缆时采用电缆滚轮，用于减少摩擦和保护电缆。,53,一、电气工程质量通病、原因分析及防治措施,配电箱的安装、配线,（六）、,配电箱的安装、配线,l,、现象,（,1,）、箱体内的杂物未清理干净；,（,2,）、箱壳的开孔不符合要求，特别是用电焊或气焊开孔，严重破坏箱体的油漆保护层，破坏箱体的美观；且护口容易损坏；,（,3,）、落地的动力箱接地不明显（做在箱底下，不易发现），重复接地导线截面不够。箱体内线头裸露，布线不整齐，导线不留余量；,（,4,）、照明配电箱（板）内线路交叉凌乱，未绑扎成束；,（,5,）、照明配电箱（板）内，电气回路未标明回路名称；,（,6,）、装有电器的可开门，门和框架的接地端子间未用裸编织铜线连接，且无标识。,54,一、电气工程质量通病、原因分析及防治措施,配电箱的安装、配线,（六）、,配电箱的安装、配线,1,、现象,-,质量通病,说明：箱体内的砂浆、杂物未清理干净；,说明：箱体进线开孔处护口损坏；,55,一、电气工程质量通病、原因分析及防治措施,配电箱的安装、配线,（六）、,配电箱的安装、配线,1,、现象,-,质量通病,说明：装有电器的可开门，门和框架的接地端子间未用裸编织铜线连接，且无标识。,说明：箱内线路交叉凌乱，且进行有效的绑扎。,56,一、电气工程质量通病、原因分析及防治措施,配电箱的安装、配线,（六）、,配电箱的安装、配线,1,、现象,-,质量通病,说明：箱内导线颜色混乱、错误,说明：配电柜内,PE,排上不同截面的导线压接在一起,57,一、电气工程质量通病、原因分析及防治措施,配电箱的安装、配线,（六）、,配电箱的安装、配线,1,、现象,-,质量通病,说明：柜内地线压接不牢固,说明：无标识、标识差、标识不规范,58,一、电气工程质量通病、原因分析及防治措施,配电箱的安装、配线,（六）、,配电箱的安装、配线,2,、防治措施：,(1),、认真将箱内的砂浆杂物清理干净；,(2),、订货时严格标定尺寸，按尺寸生产，使箱体的敲落孔开孔与进线管相匹配，如不匹配，必须用机械开孔或送回厂家重新加工；,(3),、箱体内的线头要统一，不能裸露，布置要整齐美观绑扎固定，导线要留有余量；,(4),、柜、屏、台、箱、盘的金属框架及基础型钢必须接地（）或接零（）可靠；,(5),、装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识；,(6),、箱,(,盘,),内接线整齐,回路编号齐全,标识正确。,59,一、电气工程质量通病、原因分析及防治措施,配电箱的安装、配线,（六）、,配电箱的安装、配线,1,、防治措施,-,规范做法,说明：装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接,说明：配电柜内,N,、,PE,排上不同截面的导线分开压接,60,一、电气工程质量通病、原因分析及防治措施,配电箱的安装、配线,（六）、,配电箱的安装、配线,1,、防治措施,-,规范做法,说明：配电柜内导线绑扎规范,说明：箱内配线整齐规范,61,一、电气工程质量通病、原因分析及防治措施,开关、插座的盒和面板的安装、接线,（七）、开关、插座的盒和面板的安装、接线,1,、现象：,（,1,）、线盒预埋太深，标高不一；面板与墙体间有缝隙，面板有胶漆污染，不平直；,（,2,）、线盒留有砂浆杂物；,（,3,）、开关、插座的导线线头裸露，固定螺栓松动，盒内导线余量不足；,（,4,）、开关边缘距门框边缘的距离不符合要求；相同型号、同一室内开关、插座标高不一致，开关控制无序。,（,5,）、室外的安装未作防水处理。,62,一、电气工程质量通病现象、原因分析及防治措施,开关、插座的盒和面板的安装、接线,（七）、开关、插座的盒和面板的安装、接线,1,、现象,-,质量通病,说明：墙面配电箱、插座，标高不一致；,说明：室外安装的开关，未安装防水垫圈,；,63,一、电气工程质量通病、原因分析及防治措施,开关、插座的盒和面板的安装、接线,2,、防治措施：,（,1,）、与土建专业配合，准确牢靠固定线盒；,（,2,）、线盒预埋应紧贴模板，当预防的线盒过深时，应加装套盒；,（,3,）、安装面板时，要横平竖直,激光自动安平标线仪，保证安装高度统一；,（,4,）、清理盒内砂浆；,（,5,）、剥线时，固定尺寸，保证线头整齐统一，安装后线头不裸露；,（,6,）、开关、插座盒内的导线应留有一定的余量，一般最少预留；,（,7,）、室外的开关安装时，应在开关面板的下层安装防水胶垫；,64,一、电气工程质量通病、原因分析及防治措施,开关、插座的盒和面板的安装、接线,2,、防治措施：,（,8,）、开关安装位置便于操作，开关边缘距门框边缘的距离,0.15-0.2m,，开关距地面高度,1.3m,；拉线开关距地面高度,2-3m,，层高小于,3m,时，拉线开关距顶板不小于,100mm,，拉线出口垂直向下；,（,9,）、相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于,20mm,；,（,10,）、暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。,65,一、电气工程质量通病、原因分析及防治措施,开关、插座的盒和面板的安装、接线,（七）、开关、插座的盒和面板的安装、接线,2,、防治措施,-,规范做法,说明：门边并排开关盒标间距一致、标高一致，距门边距离便于操作；,66,一、电气工程质量通病、原因分析及防治措施,开关、插座的盒和面板的安装、接线,（七）、开关、插座的盒和面板的安装、接线,2,、防治措施,-,规范做法,说明：开关面板的安装平整、美观，安装高度一致符合要求；,说明：开关的接线正确，连接牢固，预留的导线适宜符合要求；,67,一、电气工程质量通病、原因分析及防治措施,灯具安装,（八）、灯具安装,1、现象,（）、成排灯具的水平度、,中心度偏差较大；,（）、当灯具距地面高度小于2.4m时，灯具的可接近裸露导体接地（PE）或接零（PEN）不可靠，无专用接地螺栓，无标识；,（3）、大型灯具，安装前固定及悬吊装置未作过载试验。,68,一、电气工程质量通病、原因分析及防治措施,灯具安装,（八）、灯具安装,1、现象-,质量通病,说明：成排灯具安装，中心线偏差较大；,说明：对安装位置低于,2.4,米的金属外壳灯具未引接保护地线；,69,一、电气工程质量通病、原因分析及防治措施,灯具安装,2,、质量通病防治措施：,(1),、各种灯具应居中对称，成行成排，标高一致，安装规范，协调美观；,(2),、成排灯具安装偏差不应大于,mm,，在施工中需要拉线定位，使灯具在纵向、横向、斜向均为一直线；,(3),、当灯具距地面高度小于,2.4m,时，灯具的可接近裸露导体必须接地（,PE,）或接零（,PEN,）可靠，并应有专用接地螺栓，且有标识。,(4),、大型花灯的固定及悬吊装置，应按灯具重量的,2,倍做过载试验。,70,一、电气工程质量通病、原因分析及防治措施,灯具安装,（八）、灯具安装,2,、防治措施,-,规范做法,说明：灯具安装与装饰面接口吻合，安装美观；,说明：成排安装灯具水平度、中心度控制良好、布局美观；,71,一、电气工程质量通病、原因分析及防治措施,灯具安装,（八）、灯具安装,2,、防治措施,-,规范做法,说明：灯具安装居中对称，成行成排，安装规范，协调美观,；,说明：配电室明装灯具水平高度一致；,72,一、电气工程质量通病、原因分析及防治措施,灯具安装,（八）、灯具安装,2,、防治措施,-,规范做法,说明：对安装位置低于,2.4,米的金属外壳灯具接地保护线安装正确、牢固；,接地线连接端子,灯具金属外壳的接地端子,73,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,1,、现象：,（,1,）、接地装置的搭接焊，焊接质量、搭接长度不符合要求；,（,2,）、焊渣不敲掉、避雷带上的焊接处不刷防锈漆；,（,3,）、避雷带安装不平正顺直，固定点支持件间距不均匀，未固定可靠，引下线无标识；,（,4,）、出屋面金属结构、非金属结构未做防雷保护；,（,5,）、变配电室内明敷接地干线固定不牢固，与墙壁间距、距地面高度不符合要求；未按要求涂色标。,（,6,）、设备之间（小于伸臂距离）缺少等电位线。卫生间非带电金属件接线不妥（压接位置）。,（,7,）、竖井内、中控室、配电室、电梯机房等部位，等电位端子箱有遗漏等。,74,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,1,、现象,-,质量通病,说明：接地装置的搭接焊，焊接质量、搭接长度不够；,说明：避雷带焊接质量差。,75,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,1,、现象,-,质量通病,说明：避雷带安装不平正顺直，固定点支持件间距不均匀，未固定可靠，引下线无标识；,说明：变配电室内明敷接地干线固定不牢固，与墙壁间距、距地面高度偏低；未按要求涂色标。,76,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,2,、防治措施,（,1,）、加强对焊工的技能培训，要求做到搭接焊处焊缝饱满、平整均匀，特别是对立焊、仰焊等难度较高的焊接进行培训；,（,2,）增强管理人员和焊工的责任心，及时补焊不合格的焊缝，并及时敲掉焊渣，刷防锈漆；,（,3,）接地装置的搭接焊，搭接长度要符合下列要求：,a,、扁钢与扁钢搭接为扁钢宽度的,2,倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的,6,倍，双面施焊；圆钢与扁钢搭接为圆钢直径的,6,倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴,3/4,钢管表面，上下两侧施焊；除埋设在混凝土中焊接接头外，有防腐措施；,77,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,b,、接地线的标志应明显、清晰；,c,、避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能随大于,49N(5kg),的垂直拉力。屋面避雷带高度与女儿墙顶面为,100150mm,，和建筑物牢固卡接，其固定间距最大不得超过,800mm,；,d,、建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。出屋面的建筑结构均应做防雷保护；,e,、变配电室内明敷接地干线，当沿建筑物墙壁水平敷设时，距地面高度,250-300mm,；与建筑物墙壁间的间隙,10-15mm,；接地线表面沿长度方向，每段为,15-100mm,，分别涂以黄色和绿色相间的条纹。,（,4,）、建筑物内明露正常情况不带电的金属构件、均应做等电位联结。,78,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,2,、防治措施,-,规范做法,说明：接地装置的搭接焊，焊接质量、搭接长度符合连接要求；固定点支持件间距均匀，固定可靠；,说明：避雷带安装平正顺直，卡子与钢筋吻合平垫弹垫齐全,;,79,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,2,、防治措施,-,规范做法,说明：引下线标志明显、清晰,说明：建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路。,80,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,2,、防治措施,-,规范做法,说明：变配电室内明敷接地干线，当沿建筑物墙壁水平敷设时，距地面高度,250-300mm,；与建筑物墙壁间的间隙,10-15mm,；接地线表面沿长度方向，每段为,15-100mm,，分别涂以黄色和绿色相间的条纹。,81,一、电气工程质量通病、原因分析及防治措施,防雷接地及等电位联结,九、防雷接地及等电位联结,2,、防治措施,-,规范做法,说明：出屋面金属结构、非金属结构防雷措施完善，安装规范；,82,一、电气工程质量通病、原因分析及防治措施,-,防雷接地及等电位联结,九、防雷接地及等电位联结,2,、防治措施,-,规范做法,说明：机柜内的接地导线安装准确，连接规范,说明：管、槽与电机等电位联结位置正确，规范,83,一、电气工程质量通病、原因分析及防治措施,-,防雷接地及等电位联结,九、防雷接地及等电位联结,2,、防治措施,-,规范做法,说明：毛巾杆等电位联结完整、美观、安装规范。,等电位联结点,84,一、电气工程质量通病、原因分析及防治措施,-,专业间的协调配合,十、专业间的协调配合,1,、现象：,综合排布差，与水管、风管及通信方面的管线分布不合理，影响观感并存在隐患。,2,、防治措施：,（,1,）加强各专业间的沟通、认真仔细熟悉专业施工图纸。,（,2,）精细化地进行深化设计，做好技术交底和施工作业指导书。,85,一、电气工程质量通病、原因分析及防治措施,-,专业间的协调配合,十、专业间的协调配合,2,、防治措施,-,规范做法,说明：空间布置合理，间距规范，管线排布美观；,86,二、电气质量通病的防治案例,-,数字北京大厦,（一）、数字北京大厦工程简介,（二）、数字北京大厦质量管理措施,（三）、数字北京大厦电气工程的控制措施,；,以数字北京大厦电气工程的重点施工部位介绍电气工程的控制措施,1.,电气竖井,2,、屋面,3,、设备用房,4,、功能用房,5,、灯具、开关插座,87,国家游泳中心,数字北京大厦,国家体育场,国家体育馆,二、电气质量通病的防治案例,-,工程简介,88,二、电气质量通病的防治案例,-,工程简介,本工程建筑面积,96518m2,，地下二层，地上十一层，檐口高度,56.35m,，工程结构形式为框架剪力墙结构。其中，地上,11,层用于通信机房和办公用房；地下二层战时为六级人防，平时为机械汽车库和设备机房，地下一层为电信营业大厅、设备机房。,东,西,A,座楼办公区,B,座楼专用机房,C,座楼专用机房,数字北京大厦工程示意图,89,二、电气质量通病的防治案例,-,数字北京大厦工程简介,该工程是奥林匹克公园中心区重点奥运工程项目之一，工程于,2005,年,6,月,20,日开工，,2007,年,9,月,30,日竣工，是整个奥运中心区开工最晚，竣工最早的奥运工程。项目部在施工过程中根据奥运工程的特点，始终围绕“绿色奥运，科技奥运，人文奥运”,的三大理念和“安全、质,量、工期、功能、成本”,五统一的目标开展工作，,严格执行并落实国家规范,、行业标准及“,08,办”的,相关标准和管理规定，有,力保障了各项工作的顺利,进行。,数字北京大厦效果图,90,二、电气质量通病的防治案例,-,数字北京大厦质量管理,（,1,）、建立健全质量管理体系,本工程质量目标为确保“建筑长城杯”,金奖，争创“鲁班奖”。开工伊始，项,目部就依据工程质量目标成立了质量管,理领导小组，并编制了,质量计划,、,创优计划,、,质量奖罚细则,、,进场物资质量控制办法,等各种质量,管理制度近,20,份，科学、有效的规范了,总分包各级管理人员的质量管理行为。,91,二、电气质量通病的防治案例,-,数字北京大厦质量管理,（,2,）,、明确质量要求，提高质量意识,为了提高项目全体员工的质量意识，项目部利用大量业余时间，组织管理人员熟悉施工图纸，学习工程质量验收规范，并邀请专家评委到施工现场为管理人员讲课，有效提高了管理人员的质量意识。施工过程中，严格对操作工人进行现场交底，并将“技术交底”贴在库房的交底
