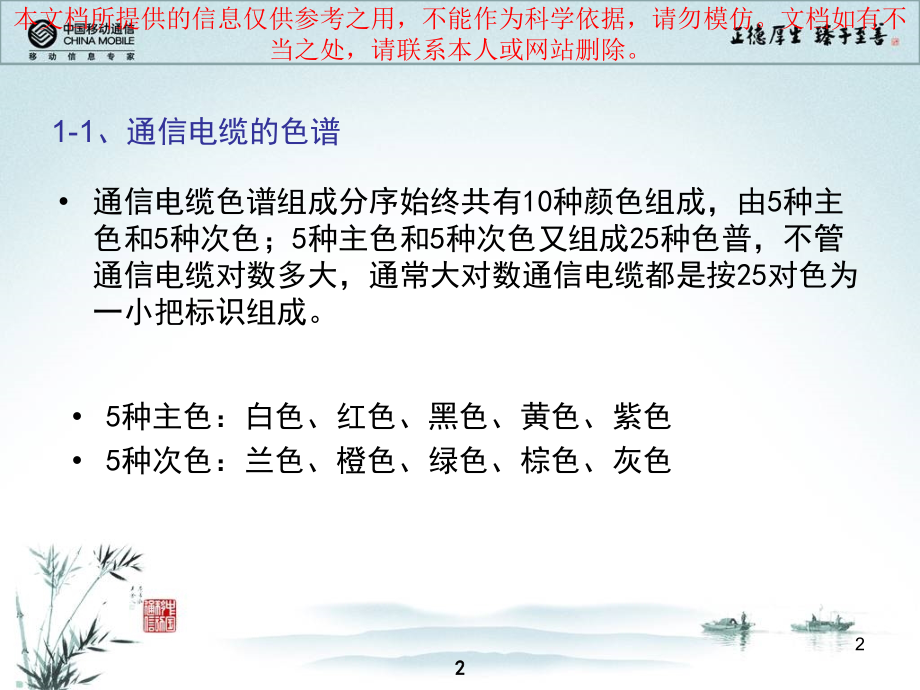

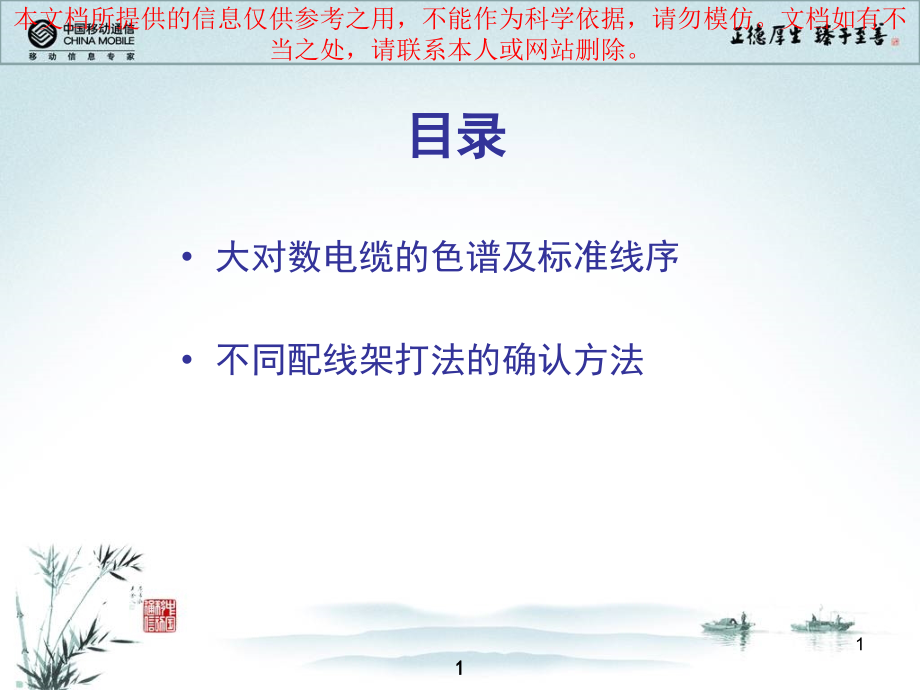

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,目录,大对数电缆的色谱及标准线序,不同配线架打法的确认方法,1,1-1、通信电缆的色谱,通信电缆色谱组成分序始终共有10种颜色组成，由5种主色和5种次色；5种主色和5种次色又组成25种色普，不管通信电缆对数多大，通常大对数通信电缆都是按25对色为一小把标识组成。,5种主色：白色、红色、黑色、黄色、紫色,5种次色：兰色、橙色、绿色、棕色、灰色,2,1-2、通信电缆的25对标准线序,1对白兰 2对白橙 3对白绿 4对白棕 5对白灰 6对红兰 7对红橙 8对红绿 9对红棕 10对红灰 11对黑兰 12对黑橙 13对黑绿 14对黑棕 15对黑灰 16对黄兰 17对黄橙 18对黄绿 19对黄棕 20对黄灰 21对紫兰 22对紫橙 23对紫绿 24对紫棕 25对紫灰,3,2-1、制作一根单头按网线标准568B压制水晶头的网线,网线标准568B的线序：1芯-白橙，2芯-橙，3芯-白绿，4芯-兰，5芯-白兰，6芯-绿，7芯-白棕，8芯-棕,4,2-2、将网线插于配线架网线口,5,2-3、确认配线架打线口与网线口线序的对应关系,用万用表（或其他仪表）根据网线标准568B的线序（1芯-白橙，2芯-橙，3芯-白绿，6芯-绿）确定打线口与网线口的对应关系,6,2-4、根据前一步确定的对应关系，将电缆打在配线架上,如上图，我们将25对电缆的第一对白兰和第二对白橙分别打在配线架上,7,2-5、按相同的方法将电缆的对端打在另外一个配线架上。,注意电缆的两端线序需相同,8,结束,根据上述方式，按25对电缆标准打完整个配线架,至此，一对标准的配线架完成,9,
