选择性激光烧结成型工艺.ppt

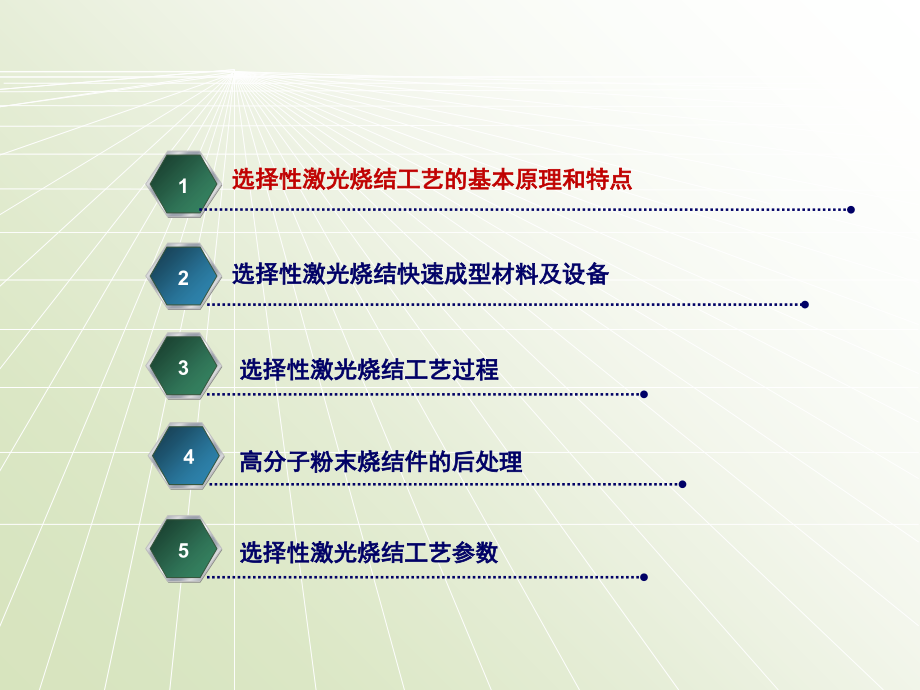

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,*,选择性激光烧结成型工艺,1,选择性激光烧结工艺的基本原理和特点,2,3,选择性激光烧结工艺过程,4,高分子粉末烧结件的后处理,选择性激光烧结快速成型材料及设备,5,选择性激光烧结工艺参数,首先,，在工作台上用刮板或辊筒,一层粉末材料平铺在已成型零件的上表面，,再,将其加热至略低于其熔化温度,，,然后,在计算机的控制下，激光束按照事先设定好的截面轮廓，在粉层上扫描，并使粉末的温度升至熔化点，进行烧结并与下面已成形的部分实现粘接。,当一层截面烧结完后，工作台下降一个层的厚度，铺料辊又在上面铺上一层,均匀密实的粉末，进行新一层截面的烧结，如此反复，直至完成整个模型。,在成型过程中，未经烧结的粉末对模型的空腔和悬臂部分起着支撑作用，不必象,SLA,和,FDM,工艺那样另行生成支撑工艺结构。,4.1,选择性激光烧结工艺的基本原理和特点,图,4-,1,选择性激光烧结工艺原理图,1.,SLS,的基本原理,：,采用激光器对粉末状材料进行烧结和固化。,2.,SLS,快速成型系统的基本组成,图,4-,2,选择性激光烧结系统的基本组成,(1),主机,：机身与机壳、加热装置、成型工作缸、振镜式动态聚焦扫描系统、废料桶、送料工作缸、铺粉辊装置、激光器等。,(2),计算机控制系统,：计算机、应用软件、传感检测单元和驱动单元。,(3),冷却器,：可调恒温水冷却和外管路组成，用于冷却激光器，提高激光能量的稳定性。,可直接制作金属制品,可采用多种材料,无需支撑结构,制造工艺比较简单,材料利用率高,优点：,缺点：,原型表面粗糙,烧结过程挥发异味,有时需要比较复杂的辅助工艺,3.,选择性激光烧结工艺的特点,4.1,选择性激光烧结工艺的基本原理和特点,1,选择性激光烧结工艺的基本原理和特点,2,3,选择性激光烧结工艺过程,4,高分子粉末烧结件的后处理,选择性激光烧结快速成型材料及设备,5,选择性激光烧结工艺参数,第,4,章,择性激光烧结成型工艺,SLS,工艺材料适应面广，不仅能制造,塑料,零件，还能制造,陶瓷、石蜡,等材料的零件。特别是可以直接制造,金属,零件。,用于SLS工艺的材料是各类粉末，包括金属、陶瓷、石蜡以及聚合物的粉末，工程上一般采用粒度的大小来划分颗粒等级，如右表所示。,SLS,工艺采用的粉末粒度一般在50125,m,之间。,表,4-,1,工程上粉体的等级及相应的粒度范围,1,.,选择性激光烧结快速成型材料,4.2,选择性激光烧结快速成型材料及设备,间接SLS用的复合粉末通常有两种混合形式：,粘结剂粉末与金属或陶瓷粉末按一定比例机械混合；,把金属或陶瓷粉末放到粘结剂稀释液中，制取具有粘结剂包裹的金属或陶瓷粉末。,实践表明，采用粘结剂包裹的粉末的制备虽然复杂，但烧结效果较机械混合的粉末好。,近年来，已经开发并被应用于SLS粉末激光烧结快速原型制作的材料种类如表4-2所示。,表,4-,2,常用的SLS工艺的材料,表,4-,3,DTM公司开发的部分SLS用成型材料,美国DTM公司开发的粉末材料：,在,SLS,领域，以,DTM,公司所开发的成型材料类别较多，最具代表性，其已商品化的,SLS,用成型材料产品见,表4-3,，其中部分高分子材料粉末的具体型号及其指标与性能如,表,4-4,所示，部分金属粉末及树脂砂粉末的物理与力学性能如,表4-5,所示。,表,4-6 EOS,公司开发的部分粉末材料及性能,德国EOS公司开发的系列粉末烧结材料:,粉末烧结快速成型设备著名开发商德国EOS公司也开发了系列粉末烧结材料，其型号及性能等如,表4-6,所示。,表,4-7,国内各单位开发的,SLS,用成型材料,国内开发的SLS材料：,国内几家主要快速成型技术研究单位研制的成型材料见,表4-7,。,研究单位有美国的,DTM公司,、,3D Systems公司,、,德国的EOS公司,以及国内的,北京隆源公司,和,华中科技大学,等。下图是DTM公司的Sinterstation 2500和2500Plus机型，如图所示。其中2500Plus机型的成型体积比过去增加了10%，同时通过对加热系统的优化，减少了辅助时间，提高了成型速度。,2,.,选择性激光烧结快速成型设备,图,4-4,DTM公司的Sinterstation2500 Plus机型,图,4-3,DTM公司的Sinterstation2500机型,4.2,选择性激光烧结快速成型材料及设备,图,4-5,HRPS-IIIA,激光粉末烧结快速成型机,华中科技大学的,HRPS-III激光粉末烧结系统,如下图所示。它在硬件和软件方面有着自己先进的特点。,（1）硬件方面,扫描系统,采用国际著名公司的振镜式动态聚焦系统，具有高速度和高精度的特点,激光器,采用美国CO2激光器，具有稳定性好、可靠性高、模式好、寿命长、功率稳定、可更换气体、性能价格比高等特点，并配以全封闭恒温水循环冷却系统,新型送粉系统,可使烧结辅助时间大大减少,排烟除尘系统,及时充分地排除烟尘，防止烟尘对烧结过程和工作环境的影响,工作腔结构,全封闭式，防止粉尘和高温对设备关键元器件的影响,切片模块,具有HRPS-STL(基于STL文件)和HRPS-PDSLice（基于直接切片文件，由用户选用）两种模块,数据处理,具有STL文件识别及重新编码，容错及数据过滤切片，STL文件可视化，原型制作实时动态仿真等功能,工艺规划,具有多种材料烧结工艺模块（包括烧结参数、扫描方式和成型方向等）,安全监控,设备和烧结过程故障自动诊断，故障自动停机保护,（2）软件方面,独自开发的功能强大的HRPS2002软件，有如下特点：,图,4-6 HRPM-II,金属粉末熔化快速成型机,华中科技大学（武汉滨湖机电技术产业有限公司）开发了,金属粉末熔化快速成型系统,，目前推出了,HRPM-I,和,HRPM-II,两种型号,。该设备可直接制作各种复杂精细结构的金属件及具有随形冷却水道的注塑模、压铸模等金属模具，材料利用率高。图,4-6,为,HRPM-II,金属粉末熔化快速成型机。,表,4-8,国内外部分选择性激光烧结快速成型设备一览表,4.2,选择性激光烧结快速成型材料及设备,1,选择性激光烧结工艺的基本原理和特点,2,3,选择性激光烧结工艺过程,4,高分子粉末烧结件的后处理,选择性激光烧结快速成型材料及设备,5,选择性激光烧结工艺参数,第,4,章,择性激光烧结成型工艺,选择性激光烧结工艺使用的,材料,一般有,石蜡,、,高分子,、,金属,、,陶瓷粉末,和它们的,复合粉末,材料。材料不同，其具体的烧结工艺也有所不同。,1,.,高分子粉末材料烧结工艺,高分子粉末材料激光烧结快速原型制造工艺过程同样分为,前处理,、,粉层烧结叠加,以及,后处理,过程三个阶段。,下面以某一铸件的SLS原型在HRPS-IVB设备上的制作为例，介绍具体的工艺过程。,4.3,选择性激光烧结工艺过程,前处理,成型,后处理,（1）,前处理,主要完成模型的三维,CAD,造型，并经,STL,数据转换后输入到粉末激光烧结快速原型系统中。,右图是某个铸件的,CAD,模型。,图,4-7,某铸件的CAD模型,4.3,选择性激光烧结工艺过程,（2）粉层激光烧结叠加,图,4-8,原型方位确定后的加工状态,首先,对成型空间进行预热,。对于,PS,高分子材料，一般需要预热到100,左右。,在预热阶段，根据原型结构的特点,进行制作方位的确定,，当摆放方位确定后，将状态设置为加工状态，如下图所示。,然后,设定建造工艺参数,，如层厚、激光扫描速度和扫描方式、激光功率、烧结间距等。当成形区域的温度达到预定值时，便可以启动制作了。,在制作过程中，为确保制件烧结质量，减少翘曲变形，应,根据截面变化相应的调整粉料预热的温度,。,所有叠层自动烧结叠加完毕后，需要将原型在成型缸中缓慢冷却至40以下，取出原型并进行后处理。,图,4-9,某铸件经过渗蜡处理的SLS原型,（3）后处理,激光烧结后的,PS,原型件，强度很弱，需要根据使用要求进行,渗蜡,或,渗树脂,等进行补强处理。由于该原型用于熔模铸造，所以进行渗蜡处理。渗蜡后的该铸件原型如图所示。,4.3,选择性激光烧结工艺过程,2.,金属零件间接烧结工艺,在广泛应用的几种快速原型技术方法中，,只有,SLS,工艺可以直接或间接的烧结金属粉末来制作金属材质的原型或零件,。金属零件间接烧结工艺使用的,材料,为,混合有树脂材料的金属粉末材料,，,SLS,工艺主要实现,包裹在金属粉粒表面树脂材料的粘接,。其工艺过程如右图所示。由图中可知，,整个工艺过程主要分三个阶段：,一是,SLS,原型件（“绿件”）的制作，二是粉末烧结件（“褐件”）的制作，三是金属溶渗后处理。,图4,-10,基于SLS工艺的金属零件间接制造工艺过程,4.3,选择性激光烧结工艺过程,1、原型件制作关键技术,选用合理的粉末配比：环氧树脂与金属粉末的比例一般控制在1：5与1：3之间。,加工工艺参数匹配：粉末材料的物性、扫描间隔、扫描层厚、激光功率以及扫描速度等。,2、褐件制作关键技术,烧结温度和时间：烧结温度应控制在合理范围内，而且烧结时间应适宜。,3、金属熔渗阶段关键技术,选用合适的熔渗材料及工艺：渗入金属必须比“褐件”中金属的熔点低。,金属零件间接烧结工艺过程中的关键技术：,(P85),实例：,采用金属铁粉末、环氧树脂粉末、固化剂粉末混合，其体积比为67%、16%、17%；在激光功率40W下，取扫描速度170mm/s，扫描间隔在0.2mm左右，扫描层厚为0.25mm时烧结。后处理二次烧结时，控制温度在800，保温1h；三次烧结时温度1080，保温40min；熔渗铜时温度1120，熔渗时间40min。所成型的金属齿轮零件如图所示。,图,4-11,金属齿轮零件,4.3,选择性激光烧结工艺过程,金属零件直接烧结工艺采用的,材料,是,纯粹的金属粉末,，是采用SLS工艺中的激光能源对金属粉末直接烧结，使其融化，实现叠层的堆积。其工艺流程如图所示。,金属零件直接烧结成型过程较间接金属零件制作过程明显缩短，无需间接烧结时复杂的后处理阶段。但必须有较大功率的激光器，以保证直接烧结过程中金属粉末的直接熔化。因而，直接烧结中激光参数的选择，被烧结金属粉末材料的熔凝过程及控制是烧结成型中的关键。,图,4-12,基于SLS工艺的金属零件直接制造工艺流程,3,.,金属零件直接烧结工艺,4,.,陶瓷粉末烧结工艺,陶瓷粉末材料的选择性激光烧结工艺需要在粉末中加入粘结剂。目前所用的纯陶瓷粉末,原料,主要有,Al2O3,和,SiC,，而粘接剂有无机粘接剂、有机粘接剂和金属粘接剂等三种。,当材料是陶瓷粉末时，可以直接烧结铸造用的壳形来生产各类铸件，甚至是复杂的金属零件。,陶瓷粉末烧结制件的,精度,由激光烧结时的精度和后续处理时的精度决定。在激光烧结过程中，粉末烧结收缩率、烧结时间、光强、扫描点间距和扫描线行间距对陶瓷制件坯体的精度有很大影响。另外，光斑的大小和粉末粒径直接影响陶瓷制件的精度和表面粗糙度。后续处理（焙烧）时产生的收缩和变形也会影响陶瓷制件的精度。,1,选择性激光烧结工艺的基本原理和特点,2,3,选择性激光烧结工艺过程,4,高分子粉末烧结件的后处理,选择性激光烧结快速成型材料及设备,5,选择性激光烧结工艺参数,第,4,章,择性激光烧结成型工艺,高分子粉末材料烧结件的后处理工艺主要有,渗树脂,和,渗蜡,两种。当原型件主要用于熔模铸造的消失型时，需要进行渗蜡处理。当原型件为了提高强硬性指标时，需要进行渗树脂处理。,以高分子粉末为基底的烧结件力学性能较差，作为原型件一般需对烧结件进行树脂增强。在树脂涂料中，环氧树脂的收缩率较小，可以较好地保持烧结原型件的尺寸精度，提高高分子粉末烧结件的适用范围。,4.4,高分子粉末烧结件的后处理,影响后处理的因素：,a),未经处理的,PS,原型件,b),经过渗树脂后的,PS,原型件,图4-14 PS材料SLS原型处理前后的断面SEM照片,从断面的SEM照片可以看出，未经处理的烧结件的微粒间除熔融粘连外，有大量的空隙存在；而经树脂处理后的烧结件，树脂填充了大量的空隙，烧结件的强度和抗冲能力都大大提高了。,（一）收缩精度的影响,（二）力学性能的影响,塑料硬度,是表示抵抗其他较硬物体的压入性能，是材料软硬程度有条件性的定量反映。烧结后的材料表面有一定的硬度，浸渍后，烧结件的,HD由51提高到73左右,，硬度有了显著的改善。,冲击性能,对复合材料的宏观缺陷和微观结构上的差异十分敏感。经树脂处理后的烧结件的抗冲击性能得到了改善，,抗冲性能约为未处理件的1.92.7倍,，可以经受实际组装测试高速冲击状态下对断裂的抵抗能力。未经树脂处理的原烧结制件的最大压力为26.894MPa，经不同环氧树脂体系处理烧结制件的最大受压为47.20767.137MPa。,处理过后的抗压能力约为之前的1.82.5倍,。经树脂处理后，烧结制件所能承受的拉伸荷载成倍地增加。烧结原型件的微粒间除熔融粘连外，亦有大量的空隙存在；而经树脂处理后的烧结件，树脂填充了大量的空隙，烧结件的抗冲能力提高。,1,选择性激光烧结工艺的基本原理和特点,2,3,选择性激光烧结工艺过程,4,高分子粉末烧结件的后处理,选择性激光烧结快速成型材料及设备,5,选择性激光烧结工艺参数,第,4,章,择性激光烧结成型工艺,4.5,选择性激光烧结工艺参数,影响,SLS,成型精度的因素很多，例如,SLS,设备精度误差、,CAD,模型切片误差、扫描方式、粉末颗粒、环境温度、激光功率、扫描速度、扫描间距、单层层厚等。,烧结工艺参数对精度和强度的影响是很大的。激光和烧结工艺参数，如,激光功率,、,扫描速度,和,方向及间距,、,烧结温度,、,烧结时间,以及,层厚,度等对层与层之间的粘接、烧结体的收缩变形、翘曲变形甚至开裂都会产生影响。,（1）激光功率,激光功率的增加，尺寸误差向正方向增大,激光功率增加时，强度也随着增大,激光功率过大会加剧因熔固收缩而导致的制件翘曲变形,（2）扫描速度,扫描速度增加，尺寸误差向负误差的方向减小,扫描速度增加，烧结制件强度减小,因此应综合考虑上述影响而选择适宜的烧结激光功率,所以也应综合考虑上述影响而选择适宜的扫描速度,（3）烧结间距,烧结间距增加，尺寸误差向负误差方向减小,烧结间距增加，烧结制件强度减小,烧结间距增加，成型效率提高,（4）单层层厚,单层层厚增加，尺寸误差向负误差方向减小,单层层厚增加，烧结制件强度减小,单层厚度增加，成型效率提高,所以也应综合考虑上述影响而选择适宜的扫描间距,所以也应综合考虑上述影响而选择适宜的单层厚度,此外，,预热,是SLS工艺中的一个重要环节，没有预热，或者预热温度不均匀，将会使,成型时间增加，所成型零件的性能低和质量差，零件精度差，或使烧结过程完全不能进行,。对粉末材料进行预热，可以减小因烧结成型时受热在工件内部产生内应力，防止其产生翘曲和变形，提高成型精度。,总的来说，工艺参数的选取在保证制件的正常制作的基础上，尽可能采用较大的工艺参数，以提高加工效率。,4.5,选择性激光烧结工艺参数,1.,直接制作快速模具,SLS,工艺可以选择不同的材料粉末制造不同用途的模具，用,SLS,法可直接烧结金属模具和陶瓷模具，用作注塑、压铸、挤塑等塑料成型模及钣金成形模。,图10,-,12 采用SLS工艺制作高尔夫球头模具及产品,4.6,选择性激光烧结工艺的应用举例,2.,复杂金属零件的快速无模具铸造,将,SLS,激光快速成型技术与精密铸造工艺结合起来，特别适宜具有复杂形状的金属功能零件整体制造。在新产品试制和零件的单件小批量生产中，不需复杂工装及模具，可大大提高制造速度，并降低制造成本。,图,10-26,基于,SLS,原型由快速无模具铸造方法制作的产品,3.,内燃机进气管模型,采用,SLS,工艺快速制造内燃机进气管模型，如下图所示，可以直接与相关零部件安装，进行功能验证，快速检测内燃机运行效果以评价设计的优劣，然后进行针对性的改进以达到内燃机进气管产品的设计要求。,图10,-,9,采用SLS工艺制作的内燃机进气管模型,左、右心血管的三维结构,4.,在医学方面的应用,左下图为由心脏器官,CT,数据提取出来的右、左半部分心血管的三维结构。,右下图为右心血管的,SLS,模型。,右心血管,SLS,模型,图10-5,4a,给出的是在UG三维造型软件上设计的圆柱形多孔支架（直径12.7mm，高度25.4mm），图10-,54b,为Sinterstation 2000,TM,设备上使用PCL粉末制作SLS支架模型。,a),孔径,1.75mm,的多孔支架的,STL,模型,b),采用,SLS,工艺制作的,PCL,支架,图10,-,5,4,PCL,多孔支架的设计与制造,5.,生物工程领域,PCL,多孔支架制作,PCL是一种生物可消溶聚合物，在骨与软骨修复方面具有潜在的应用价值。PCL支架可由多种快速成型技术制得，包括熔融沉积技术、光固化成型技术、精密挤压沉积、三维打印等，而采用SLS技术制作能够容易实现具有多种内部结构与孔隙率的PCL支架。,a),实际猪颚关节,b),PCL,支架的,STL,设计描述,c)SLS,模型,图10,-,5,5,PCL,多孔支架在猪颚关节制造中的应用,图,10-55,给出的是猪颚关节的三维构形及多孔支架设计与SLS模型。,汽车油过滤器接头零件的快速原型件,(5),在其他方面的应用,奇瑞发动机进气歧管,车灯模型,推进器叶轮PS树脂模具,发动机油路管模样,发动机油路管芯盒,1,、叙述选择性激光烧结快速原型工艺的基本原理。,2,、选择性激光烧结工艺的特点有哪些？,3,、简述高分子粉末材料的烧结工艺过程。,4,、简述金属粉末材料间接烧结工艺过程。,5,、简述金属粉末材料直接烧结工艺过程。,6,、高分子材料粉末激光烧结原型的后处理一般有哪两种方式？各自面向的用途是什么？,7,、粉末激光烧结快速原型工艺中的烧结工艺参数主要有哪些？它们是如何影响原型尺寸和性能的？,思考题,第,4,章,择性激光烧结成型工艺,
