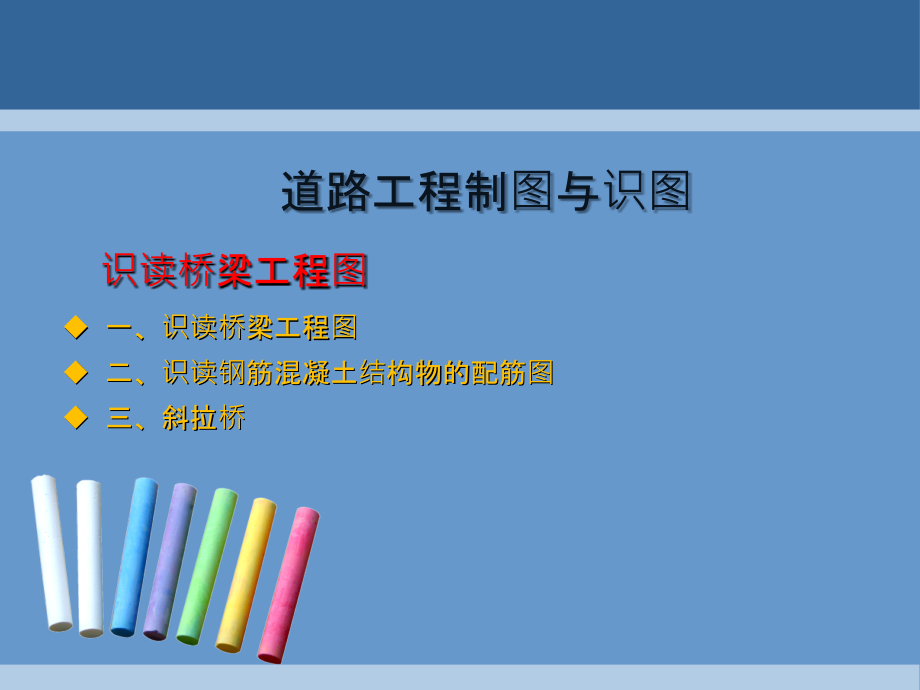

,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,道路工程制图与识图,识读桥梁工程图,一、识读桥梁工程图,二、识读钢筋混凝土结构物的配筋图,三、斜拉桥,识读桥梁工程图,一、识读桥梁工程图,思考一：,分小组阅读图,11-1,所示桥梁工程图，试回答以下问题：,（,1,）桥梁工程各组成部分有哪些？,（,2,）桥梁的型式是什么？跨径、孔数、总体尺寸、桥面标高、桥面宽度具体是怎么识读、各主要构件的相互位置关系分别是什么？,（,3,）桥墩结构、桥台结构各是什么形式？,识读桥梁工程图,图,11-1,桥梁各组成部分示意图,识读桥梁工程图,桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。如图,11-2,所示。,图,11-2,桥梁的基本组成,识读桥梁工程图,桥梁上部结构基本组成如图,11-3,所示。,图,11-3,桥梁上部结构概貌,识读桥梁工程图,桥梁下部结构的桥墩与桥台如图,11-4,所示。,图,11-4,桥梁下部结构的桥墩与桥台（,a,）桥墩；（,b,）桥台,识读桥梁工程图,桥梁的截面形式如图,11-5,所示。,图,11-5,桥梁的截面形式,(a),装配式,T,形梁,;(b),箱梁桥横截面,识读桥梁工程图,（一）桥位平面图,桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。如图,11-6,所示，为某桥的桥位平面图。,识读桥梁工程图,图,11-6,桥位平面图,识读桥梁工程图,（二）桥位地质断面图,桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。如图,11-7,所示。,地质断面图为了显示地质和河床深度变化情况，特意把地形高度,(,标高,),的比例较水平方向比例放大 数倍画出。如图,11-8,所示，地形高度的比例采用,1 200,，水平方向比例采用,1500,。,识读桥梁工程图,图,11-7,所示为某桥的总体布置图,识读桥梁工程图,图,11-8,桥位地质断面图,识读桥梁工程图,（三）桥梁的总体布置图,桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由立面图（或纵断面图）、平面图和剖面图组成。,识读桥梁工程图,1.,立面图,立面图主要表示桥梁的特征和桥型，若桥梁左右对称，立面图常采用半立面图和半纵剖面图合并而成。本图所示桥梁的纵坡为,0.34%,，立面采用全立面图。,2.,平面图,桥梁的平面图是从上向下投影得到的桥面俯视图。,3.,横剖面图,桥梁的横剖面图由中跨,剖面图和边跨,剖面图各取一半合成的。,4.,资料表,资料表反映了桥梁起终点、墩台中心处的桩号、地面高程、设计高程、坡度及坡长等。,识读桥梁工程图,（四）构件结构图,在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。,1.,桥台结构图,桥台属于桥梁的下部结构，主要是支承上部的板梁，并承受路堤填土的水平推力。如图,11-9,所示。,识读桥梁工程图,图,11-9,桥台结构图及立体示意图,识读桥梁工程图,2.,桥墩构造图,桥墩和桥台一样同属桥梁的下部结构，其作用是将相邻两孔的桥跨连接起来，如图,11-10,所示为该桥所用的轻型钢筋混凝土薄壁桥墩，该桥墩由墩帽及挡块、支座垫石、墩身、承台、桩基等组成。,3.,预应力钢筋混凝土空心板构造图,预应力钢筋混凝土空心板是该桥梁上部结构中最主要的受力构件，它两端搁置在桥墩和桥台上，如图,11-11,所示。,识读桥梁工程图,图,11-10,桥墩结构图及桥墩与桥台立体示意图,识读桥梁工程图,识读桥梁工程图,二、识读钢筋混凝土结构物的配筋图,思考二：,如何识读图,11-12,图,11-14,？,图,11-12,混凝土墩身钢筋网,识读桥梁工程图,图,11-13,装配式预应力空心板桥的构造（单位：,cm,）,识读桥梁工程图,图,11-14,装配式斜板钢筋构造示例（单位：,cm,）,识读桥梁工程图,（一）钢筋混凝土结构的基本知识,混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因受拉而断裂，如图,11-15,所示。,识读桥梁工程图,图,11-15,钢筋混凝土简支梁受力示意图,识读桥梁工程图,1.,钢筋的分类和作用钢筋按其在整个构件中所起的作用不同，可分为下列几种：,(1),受力钢筋,(,主筋,),。,用来承受拉力或压力的钢筋，用于梁、板、柱等各种钢筋混凝土构件。,(2),箍筋,(,钢箍,),。,用以固定受力钢筋的位置，并承受一部分剪力或扭力。,(3),架立钢筋。,一般用于钢筋混凝土梁中，用来固定箍筋的位置，并与梁内的受力筋、箍筋一起构成钢筋骨架。,(4),分布钢筋。,一般用于钢筋混凝土板或高梁结,构中，用以固定受力钢筋的位置，使荷载分布,给受力钢筋，并防止混凝土收缩和温度变化出,现的裂缝。,识读桥梁工程图,(5),构造筋。,因构件的构造要求和施工安装需要配置的钢筋，如箍筋、预埋锚固筋、吊环等。如图,11-16,、图,11-17,所示。,图,11-16,钢筋混凝土梁配筋示意图,识读桥梁工程图,图,11-17,钢筋混凝土板配筋示意图,识读桥梁工程图,2.,钢筋的级别和符号,钢筋混凝土用钢,（,GB 1499,2007,）中，常用钢筋按照屈服强度,特征值和品种不同分类见表,11-1,。,表,11-1,钢筋的级别和符号,识读桥梁工程图,3.,混凝土的等级和钢筋的保护层,混凝土按其抗压强度分为不同的等级，普通混凝土分,C15,、,C20,、,C25,、,C30,、,C35,、,C40,、,C45,、,C50,、,C55,、,C60,、,C65,、,C70,、,C75,、,C80,十四个等级。数字越大，混凝土的抗压强度越高。,为了保护钢筋，防止钢筋锈蚀及加强钢筋与混凝土的粘结力，钢筋必须全部包在混凝土中，因此钢筋边缘至混凝土表面应保持一定的厚度，称为保护层，此厚度称为净距，如图,11-18,所示。,识读桥梁工程图,图,11-18,梁内钢筋净距（单位：,mm,）,识读桥梁工程图,普通钢筋及预应力直线形钢筋最小保护层厚度（钢筋外缘或管道外缘至混凝土表面的距离），后张法构件预应力直线形钢筋最小保护层厚度不应小于其管道直径的,1/2,，见表,11-2,。,表,11-2,普通钢筋及预应力直线形钢筋最小保护层厚度,(mm),识读桥梁工程图,注：环境条件：,-,温暖或寒冷地区的大气环境与无侵蚀性的水或土接触的环境；,-,严寒地区的大气环境、使用除冰盐环境、滨海环境；,-,海水环境；,-,受侵蚀性物质影响的环境。,当受拉区主筋的混凝土保护层厚度大于,50 mm,时，应在保护层内设置直径不小于,6 mm,、间距不大于,100 mm,的钢筋网。,识读桥梁工程图,4.,钢筋的弯钩和弯起,对于光圆外形的受力钢筋，为了增加它与混凝土的粘结力，在钢筋的端部做成弯钩，弯钩的形式有半圆、直弯钩和斜弯钩三种，如图,11-19,所示。加工时，其断料长度要比钢筋平直段端点长出一段，这段长度即为钢筋弯钩的增长值。一般为,6.25d,、,4.9d,或,3.5d,。,识读桥梁工程图,图,11-19,钢筋的弯钩,(a),钢筋弯钩的画法；,(b),半圆形弯钩,;(c),斜弯钩,;(d),直角形弯钩,识读桥梁工程图,受力钢筋中有一部分需要在梁内向上弯起称为钢筋的弯起。弯起时弧长比两切线之和短些，其计算长度应减去折减数值。如图,11-20,所示。,图,11-20,钢筋的弯起,识读桥梁工程图,为了简化计算，钢筋弯钩的增长数值和弯起的折减数值均编有表格备查，如表,11-3,、表,11-4,所示。,表,11-3,光圆钢筋弯钩增长数值（单位：,mm,）,识读桥梁工程图,表,11-4,光圆钢筋弯转长度折减数值（单位：,mm,）,识读桥梁工程图,又如图,11-21,所示，,4,号,22,钢筋长度为,728+652,，查表,11-3,得弯钩增,长长度为,138 mm,，,90,弯转长度为,24 mm,，,728+652+2(13.8-2.4),880.8881 mm,。,图,11-21,钢筋长度的计算,识读桥梁工程图,（二）钢筋混凝土结构钢筋图的识,钢筋混凝土结构图包括两类图样：,一类称为构件构造图,(,或模板图,),，即对于钢筋混凝土结构，只画出构件的形状和大小，不表示内部钢筋的布置情况。另一类称为钢筋结构图，即主要表示构件内部钢筋的布置情况，也称为钢筋构造图或钢筋布置图，简称钢筋图。,1.,钢筋结构图的图示特点,识读桥梁工程图,(1),将混凝土当做透明体，使其内部的钢筋清晰可见。,(2),当钢筋间距和净距太小时，若严格按比例画图，则线条会重叠不清，这时可适当夸大绘制，以清楚为度。在立面图中遇到钢筋重叠时，亦要放宽尺寸使图面清晰。,(3),钢筋结构图，不一定将三个投影图都画出来，而是根据需要来决定。例如画钢筋混凝土梁的钢筋图，一般不画平面图，只用,立面图和断面图来表示。,识读桥梁工程图,2.,钢筋的编号和尺寸标注格式,在钢筋结构图中为了区分各种类型和不同直径、不同长度、不同形状的钢筋，要求对各种钢筋加以编号，并标注其数量、直径、长度和间距等，编号用阿拉伯数字表示。,对钢筋编号时，宜先编主、次部位的主筋，后编主、次部位的构造筋。在桥梁构件中，钢筋编号及尺寸标注的一般格式如下：,识读桥梁工程图,(1),编号,N,标注在引出线右侧的细实线圆圈内，圆圈的直径为,4,8 mm,，格式如下,:,HPB300,钢筋,(,级筋,),共,11,根，“,l,64”,表示每根钢筋的断料长度为,64 cm,，“,12”,表示钢筋轴线之间的距离为,12 cm,。即表示直径为,6 mm,的,HPB300,钢筋共,11,根，每根钢筋的断料长度为,64 cm,，钢筋轴线之间的距离为,12 cm,。,识读桥梁工程图,（,2,）尺寸单位：在路桥工程图中，钢筋直径的尺寸单位采用,mm,，其余尺寸单位均采用,cm,，图中无需注出单位。,（,3,）钢筋的编号和根数也可采用简略形式标注，根数注在,N,字之前，编号注在,N,字之后。在钢筋断面图中，编号可标注在对应的方格内，如图,11-22,所示。,图,11-22,钢筋编号的标注,识读桥梁工程图,3.,钢筋成型图,在钢筋结构图中，为了能充分表明钢筋的形状以便于断料和加工，还必须画出每种钢筋加工成型图,(,钢筋详图,),，图上应注明钢筋的符号、直径、根数、弯曲尺寸和断料长度等。有时为了节省图幅，可把钢筋成型图画成示意略图放在钢筋数量表内。,4.,钢筋数量表,在钢筋结构图中，还附有钢筋数量表，其内容包括钢筋的编号、直径、每根长度、根数、总长及质量等，必要时可加画略图，如表,11-5,所示。,识读桥梁工程图,表,11-5,钢筋混凝土梁钢筋数量表,识读桥梁工程图,学习任务：,识读图,11-23,所示钢筋混凝土配筋图。,图,11-23,钢筋混凝土配筋图,识读桥梁工程图,5.,钢筋结构图识读举例,钢筋结构图在识读时，应该将各个图形与钢筋成型图和钢筋数量表结合起来。,（,1,）空心板钢筋结构图识读图如,11-24,所示。,图,11-25,为该桥用的空心板边板钢筋结构图，请读者练习识读，并分析其与中板的不同之处。,识读桥梁工程图,识读桥梁工程图,识读桥梁工程图,（,2,）桥墩墩帽及挡块钢筋结构图识读 图,11-26,为该桥桥墩墩帽的钢筋结构图，包括立面图、平面图、钢筋成型图、钢筋数量表等内容。,（,3,）桥台、桥墩承台钢筋结构图识读 图,11-27,为桥台承台结构图。,识读桥梁工程图,识读桥梁工程图,识读桥梁工程图,图,11-28,为桥墩承台钢筋结构图，请读者自己分析其与桥台承台钢筋,结构图的不同之处。,识读桥梁工程图,三、斜拉桥,斜拉桥是我国近几年发展最快、最多的一种桥梁，它具有外形轻巧、,简洁美观、跨越能力大等特点，如图,11-29,所示，斜拉桥由主梁、索塔和,形成扇状的拉索组成。,图,11-29,斜拉桥透视图,识读桥梁工程图,如图,11-30,所示，为一座双塔单索面钢筋混凝土斜拉桥总体布置图，,主跨为,185 m,，两旁边跨各为,80 m,，两边引桥部分不断开。,识读桥梁工程图,1.,立面图,由于采用比较小的比例（,12000,），故立面图仅画桥梁的外形不画剖面。梁高仍用两条粗线表示，最上面加一条细线表示桥面高度，横隔梁、人行道和栏杆均省略不画。,桥墩是由承台和钻孔灌注桩所组成，它和上面的塔柱固结成一个整体，使荷载能稳妥地传递到地基上。立面图还反映了河床起伏及水文情况，根据标高尺寸可知桩和桥台基础的埋置深度、梁底、桥面中心和通航水位的标高尺寸。,识读桥梁工程图,2.,平面图,平面图以中心线为界，左半边画外形，显示了人行道和桥面的宽度，并显示了塔柱断面和拉索。右半边是把桥的上部分揭去后，显示桩位的平面布置图。,3.,横剖面图,横剖面图采用较大比例（,160,）画出，从图中可以看出梁的上部结构，桥面总宽为,29 m,，两边人行道包括栏杆为,1.75 m,，车道为,11.25 m,，中央分隔带为,3 m,，塔高为,58 m,。同时还显示了拉索在塔柱上的分布尺寸、基础标高和灌注桩的埋置深度等。对箱梁剖面，另用更大的比例,120,画出，显示单箱三室钢筋混凝土梁的各主要部分尺寸。,本单元结束,谢谢大家！,
