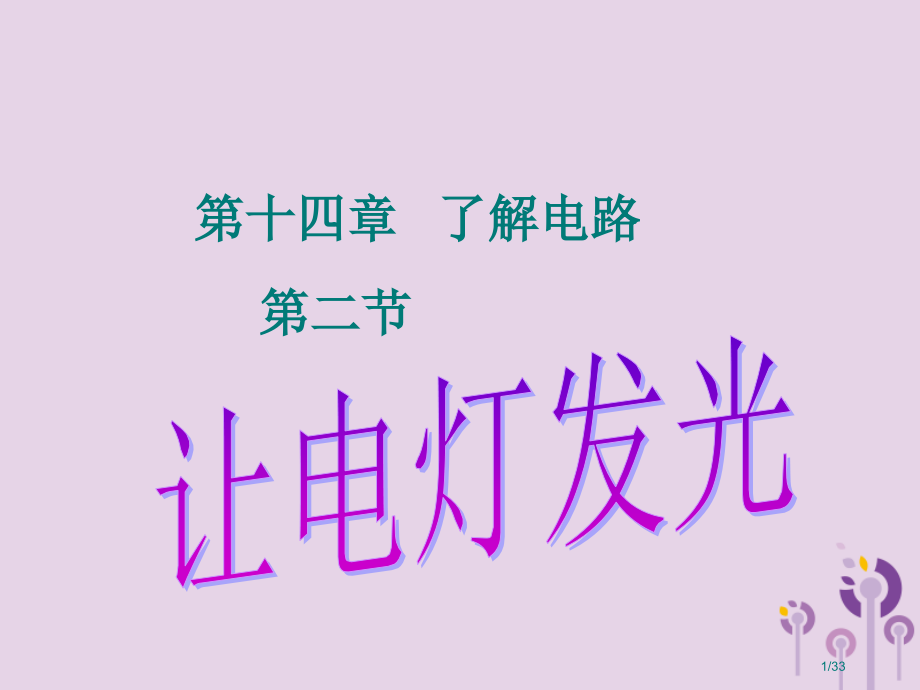

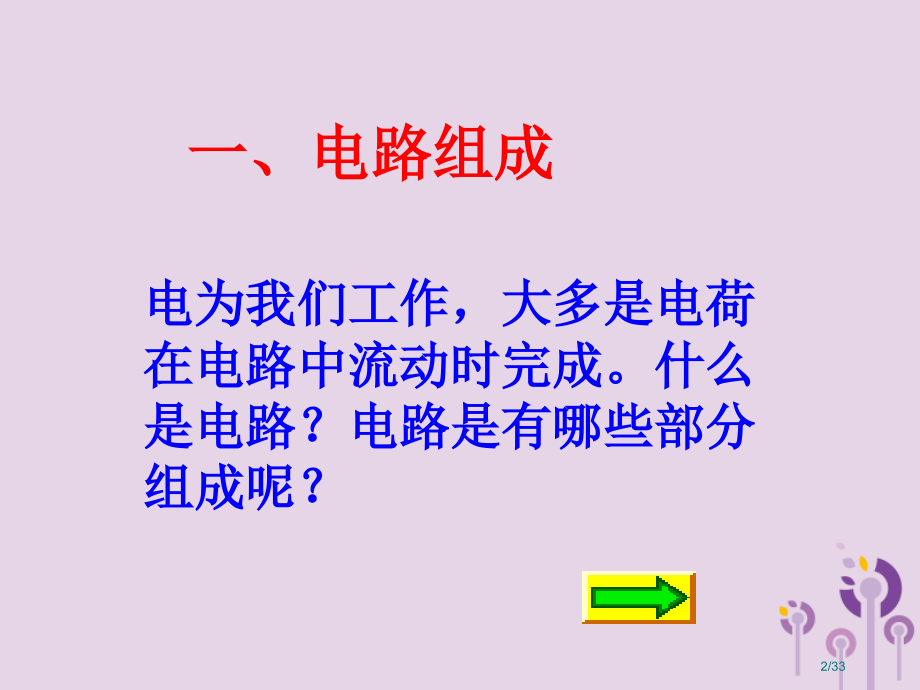

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,让电灯发光,第十四章 了解电路,第二节,1/33,一、电路组成,电为我们工作，大多是电荷在电路中流动时完成。什么是电路？电路是有哪些部分组成呢？,2/33,一、电路组成,什么叫电路,用导线把电源、用电器、开关连接起来组成电流通路就叫电路。,电路基本组成,电源 用电器 开关 导线,3/33,1,、电源,（,1,）,电源使电路保持连续电流,（,2,）,我知道电源还有：,干电池 蓄电池 发电机 太阳能电池 氧化银电池 镍氢电池 锂电池,4/33,电 源,蓄电池,发电机,干电池,5/33,电 源,太阳能电池板,氧化银电池,锂电池,6/33,2,、用电器,（,1,）,消耗电能，把电能转化为人们需要能量，比如光能、内能。,（,2,）,我知道用电器有：,电灯 电视机 电冰箱 电饭堡 电风扇,洗衣机 电熨斗 电脑 电磁炉。,7/33,用 电 器,电饭堡,电风扇,洗衣机,8/33,用 电 器,电视机,电脑,收音机,9/33,3,、开关,（,1,）,开关用来控制电路通断,（,2,）我知道开关有：,拉线开关 按纽开关 拨动开关,声控开关 闸刀开关,触摸延时开关,10/33,触摸开关,双动作压力开关,薄膜开关,遥控开关,开 关,11/33,4,、导线,（,1,）,导线把用电器连接起来，是电流经过路径,（,2,）我知道导线有：,铜芯导线 铝芯导线,12/33,加油站,1,、电流形成,电荷定向移动形成电流,2,、电流方向：,（,1,）物理学上要求，正电荷定向移动方向为电流方向,（,2,）电源接入电路时，电流总是从电源正极流出，经过导线、用电器等流入电源负极,13/33,在电源外部，电流方向是从电源正极经过用电器流向负极,14/33,在电源外部，电流方向是从电源正极经过用电器流向负极,15/33,在电源外部，电流方向是从电源正极经过用电器流向负极,A,B,L1,L2,16/33,二、电路三种状态,通路,开路,短路,处处连通电路,在某处断开电路,不经过用电器而直接跟电源两极连接电路,短路危害,短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引发火灾,17/33,电源短路是绝不允许因为这将烧毁电源,用电器被短路在有些情况下是允许，,比如：在图,1,中当开关,S,2,闭合后，电流将不再经过电灯,L,2,，而这时电灯,L,1,依然能够工作,我们经常将电源短路称为,“电源短路”，而将用电器,短路称为“,用电器短接,”,L,1,L,2,S,1,S,2,图,1,18/33,三、电路图,1,、什么是电路图,用要求符号画出表示电路连接情况图就是电路图,2,、惯用电路元件符号,19/33,2,、惯用电路元件符号,电池,(,电源,),电灯,开关,电动机,插座,插头,交叉不相连接导线,交叉相连接导线,T,形连接导线,-,-,20/33,怎样画电路图,1,、元件位置安排要适当，分布要均匀；,这么好看吗？,21/33,怎样画电路图,2,、整个电路图最好呈长方形，有棱有角，导线要横平竖直。,这么行吗？,22/33,怎样画电路图,3,、元件不要画在拐角处。,这么正确吗？,23/33,怎样画电路图,4,、按次序从正极依次画到负极，或从负极依次画到正极。,24/33,画电路图时要注意：,（,1,）不可自造电路元件符号。,（,2,）整个电路应成长方形。导线要横平竖直，拐角处成直角，要简练、整齐、美观、百分比适中。,（,3,）元件要排布均匀，不要将元件画在拐角处，导线不要断开。,（,4,）使所画符号与实物相对应，开关状态与实物相对应。,25/33,怎样画电路图,画出电路图,26/33,下面电路图正确是（）,C,D,B,A,C,27/33,电路组成,28/33,电流方向,29/33,通路,30/33,开 路,31/33,短路,(1),32/33,短 路,2,33/33,
