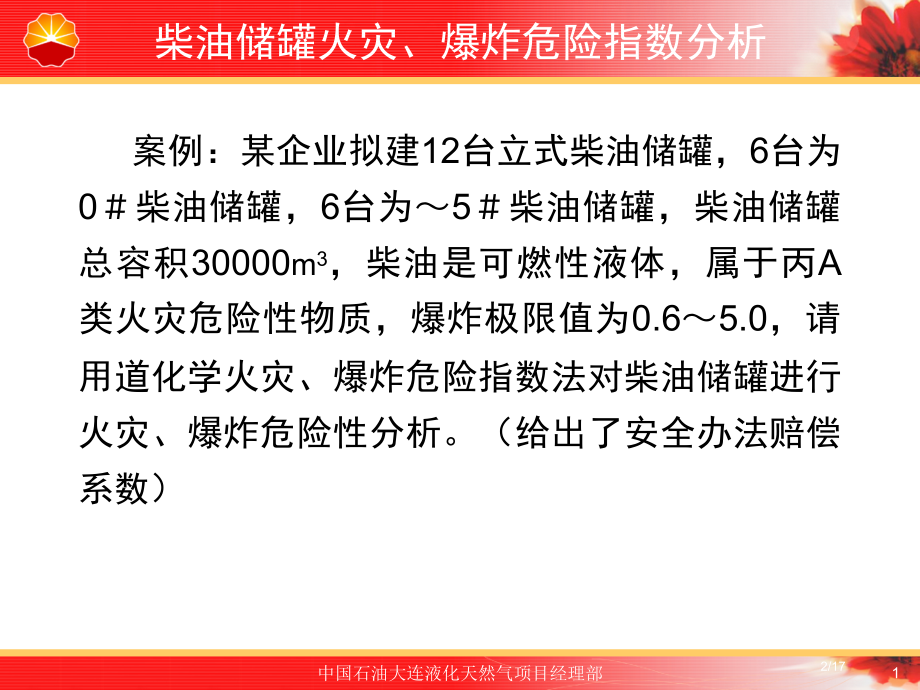

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,中国石油大连液化天然气项目经理部,*,柴油储罐火灾、爆炸危险指数分析,年10月21日,0,1/17,柴油储罐火灾、爆炸危险指数分析,案例：某企业拟建12台立式柴油储罐，6台为0柴油储罐，6台为5柴油储罐，柴油储罐总容积30000,m,3,，柴油是可燃性液体，属于丙A类火灾危险性物质，爆炸极限值为0.65.0，请用道化学火灾、爆炸危险指数法对柴油储罐进行火灾、爆炸危险性分析。（给出了安全办法赔偿系数）,1,2/17,柴油储罐火灾、爆炸危险指数分析,以单个柴油储罐为一个评价单元，进行火灾、爆炸危险指数分析：,1、物质系数（MF）求取：,物质系数（MF）是表示物质在燃烧或其它化学反应引发火灾、爆炸时释放能量大小内在特征，是火灾、爆炸危险计算及其它危险分析中最基础数据。查道化学火灾、爆炸危险指数法物质系数和特征表得柴油得物质系数为10。,2,3/17,柴油储罐火灾、爆炸危险指数分析,2、普通工艺危险系数（F1）计算：,普通工艺危险系数是确定事故损害大小主要原因。包含放热反应、吸热反应、物料处理与运输、封闭单元或室内单元、通道以及排放和泄漏控制等6 个取值项。柴油储罐普通工艺危险系数取值依次为:0.00、0.00、0.85、0.30、0.00、0.50。F1=基本系数+各系数之和=2.65。,3,4/17,柴油储罐火灾、爆炸危险指数分析,3、特殊工艺危险系数(F2)计算：,特殊工艺危险系数是影响事故发生概率主要原因,特定工艺条件是造成火灾、爆炸事故主要原因。特殊工艺危险系数包含毒性物质、负压操作、粉尘爆炸、压力释放等12 个取值项。柴油储罐特殊工艺危险系数取值依次为:0.20、0.00、0.00、0.00、0.00、0.00、1.20、0.40、0.60、0.00、0.00、0.00。F2=基本系数+各系数之和=3.40。,4,5/17,柴油储罐火灾、爆炸危险指数分析,4、单元危险系数(F3)计算：,单元危险系数(F3)=普通工艺危险系数(F1)特殊工艺危险系数(F2)=2.65 3.40=9.01。,5,6/17,柴油储罐火灾、爆炸危险指数分析,5、火灾、爆炸危险指数(FEI)计算,火灾、爆炸危险指数是用来预计生产过程中事故可能造成破坏。火灾、爆炸危险指数(FEI)=物质系数(MF)单元危险系数(F3)=10 9.01=90.1。本评价单元火灾、爆炸危险指数计算、求值结果见表1,FEI 值及危险等级见表2。,从表1 和表2 能够看出,单个柴油储罐火灾、爆炸危险指数FEI=90.1,其值在6196 之间,属于较轻级危害等级。,6,7/17,柴油储罐火灾、爆炸危险指数分析,表,1,火灾爆炸危险指数计算项取值,确定MF 物质 柴油,1.物质系数(MF)10,2.普通工艺危险 危险系数范围 采取危险系数,基本系数 1.00 1.00,A 放热化学反应 0.301.25 ,B 吸热反应 0.200.40 ,C 物料处理与输送 0.251.05 0.85,D 密闭式或室内工艺单元 0.250.90 0.30,E 通道 0.200.35 ,F 排放和泄漏控制 0.200.50 0.50,普通工艺危险系数(F1)2.65,7,8/17,柴油储罐火灾、爆炸危险指数分析,3.特殊工艺危险危险 系数范围 采取危险性系数,基本系数 1.00 1.00,A 毒性物质 0.200.80 0.20,B 负压 6616kpa(159,危险等级 最轻 较轻 中等 很大 非常大,10,11/17,柴油储罐火灾、爆炸危险指数分析,3,安全办法赔偿分析,安全办法赔偿系数是对所采取安全办法在降低和抑制火灾、爆炸事故方面评定。采取安全办法,不但能预防火灾、爆炸事故发生,还能降低火灾、爆炸事故频率和危害。美国道化学企业“火灾、爆炸危险指数法”(第七版),安全办法包含工艺控制、物质隔离、防火三个方面。此次评价依据对应设计规范进行取值、计算,安全办法赔偿系数计算结果见表3。,11,12/17,柴油储罐火灾、爆炸危险指数分析,表,3,柴油罐区安全办法赔偿系数表,评价项目 柴油罐区,1.工艺控制 赔偿系数范围 采取赔偿系数,A 应急电源 0.98 0.98,B 冷却装置 0.970.99 0.99,C 抑爆装置 0.840.98 ,D 紧急迫断装置 0.960.99 0.97,E 操作规程或操作指南 0.910.99 0.91,F 其它工艺危险分析 0.910.98 0.91,安全赔偿系数(C1)0.78,12,13/17,柴油储罐火灾、爆炸危险指数分析,2.物质隔离 赔偿系数范围 采取赔偿系数,A 卸料/排空装置 0.960.98 0.98,B 联锁装置 0.98 0.98,C 遥控阀 0.98 0.98,安全赔偿系数(C2)0.94,13,14/17,柴油储罐火灾、爆炸危险指数分析,3.防火办法 赔偿系数范围 采取赔偿系数,A 泄漏检测装置 0.940.98 0.98,B 消防水供给系统 0.940.97 0.95,C 泡沫灭火装置 0.920.97 0.95,D 手提式灭火器材 0.930.98 0.93,E 洒水灭火系统 0.740.97 0.97,F 电缆防护 0.940.98 0.98,安全赔偿系数(C3)0.78,4.安全办法赔偿系数C=C1 C2 C3 0.57,14,15/17,柴油储罐火灾、爆炸危险指数分析,单个柴油储罐采取安全办法赔偿后火灾、爆炸危险指数(FEI)等于采取安全办法赔偿前火灾、爆炸危险指数(FEI)乘以安全办法赔偿系数C。,FEI=FEI C=90.1 0.57=51.4。,采取安全办法赔偿后,单个柴油储罐火灾、爆炸危险等级从较轻危害等级降至最轻危害等级,安全性得到很大改进。,15,16/17,以上讲解不妥之处敬请指正谢谢,16,17/17,
