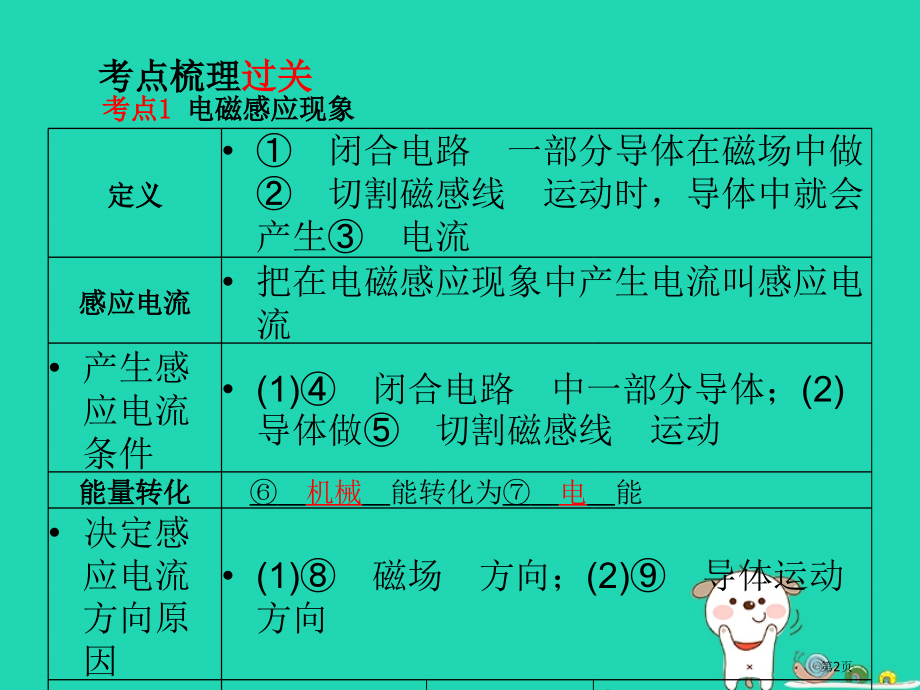

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第一部分 系统复习 成绩基石,第十八章 电磁相互作用及应用,第1页,考点梳理,过关,考点,1,电磁感应现象,定义,闭合电路一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流,感应电流,把在电磁感应现象中产生电流叫感应电流,产生感应电流条件,(1)闭合电路中一部分导体；(2)导体做切割磁感线运动,能量转化,机械,能转化为,电,能,决定感应电流方向原因,(1)磁场方向；(2)导体运动方向,应用,发电机,能量转化,机械,能转化为,电,能,结构,定子,(,不转动部分,),、转子,(,转动部分,),工作原理,电磁感应,动圈式话筒、变压器等,第2页,辨一辨,1.当闭合电路中一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流(,),2只有当导体在磁场中做切割磁感线运动方向改变时，感应电流方向才会改变(,),3电磁感应现象证实了磁能够产生电，同奥斯特试验结合，证实了电和磁是能够相互转化(,),易错提醒,当闭合电路一部分导体在磁场中做切割磁感线运动时，才会产生电流决定感应电流方向原因有两点：磁场方向和导体运动方向，当其中一个发生改变时，感应电流方向就会改变,.,第3页,考点,2,磁场对电流作用,基本,性质,受力方向,通电导体在磁场中受力作用；力方向与电流方向和磁场方向相关,特点,(1)导体中电流越大，磁场越强，受到作用力越大；(2)电流方向与磁场方向平行时，导体不受磁场力作用,实质,通电导体产生磁场与磁体产生磁场之间作用,应用,(直流电动机),原理,依据通电线圈在磁场中受力转动原理制成,能量转化,工作时将,电,能转化为,机械,能,结构,磁铁、线圈、换向器和电刷,换向器,每当线圈靠惯性转过平衡位置，就马上自动改变线圈中电流方向,第4页,填一填 1.电流方向与磁感线方向平行时，通电导体将,不受,(选填“受”或“不受”)磁场力作用.,2通电导体和通电线圈在磁场里受力作用而发生运动时，消耗了,电能,，得到了,机械能,，这是,电动机,制造原理，它工作时把,电能,转化为,机械能,.,第5页,考点,3,电话和传感器,电话,基本结构,听筒、话筒、键盘,话筒,依据电磁感应，当置于磁极附近线圈在声音推进下做切割磁感线振动时，线圈中会产生与声音改变对应感应电流，这么就把声音转变成了对应改变电流,听筒,依据通电导体在磁场中受力作用，听筒能把由声音转化而来电流还原为声信号,传感器,实现其它信息转换成电信息器件,填一填,1.,话筒：利用是,电磁感应,原理,，,声音使线圈在磁场中振动,，,从而产生改变电流；利用该原理能够制成,发电机,.,2,听筒：利用是,通电导体在磁场中受力作用,原理,，,改变电流经过磁场中线圈,，,从而使线圈产生磁场,，,并在原有磁场中动起来发出声音；利用该原理能够制成,电动机,.,第6页,重点,图片,命题点,1.电磁感应现象,在如图812所表示试验装置中，当导线ab向内、向外运动时，电流表指针将发生偏转(转动)，写出应用该原理制成一个设备发电机.,2磁场对通电导线作用,在如图822所表示试验装置中，当闭合开关，有电流经过导线ab时，导线ab将发生运动.改变电流方向，导线ab运动方向也发生改变；改变磁场方向，导线ab运动方向也会发生改变写出应用该原理制成一个设备电动机.,【教材重点图片】,第7页,命题点,3扬声器工作原理,如图837所表示，当扬声器中线圈通电时，其线圈就会产生磁场，在与永久磁体磁场相互作用下，线圈就会振动，从而发出声音，所以扬声器工作原理就是通电导体在磁场中受力作用.与扬声器原理相同是电动机.,4麦克风工作原理,如图8312所表示，当对着麦克风说话时，产生声音使膜片振动，与膜片相连线圈也跟着一起振动，线圈在永磁体磁场中切割磁感线，从而产生伴随声音改变而改变电流，所以麦克风工作原理就是电磁感应.与麦克风原理相同是发电机.,第8页,重点难点,突破,类型,1,三种电磁现象及辨析,电与磁,联络,电流周围存在磁场,磁场对电流作用,电磁感应现象,试验装,置图,发觉者,奥斯特,安培,法拉第,产生条件,导体中有电流经过,通电导体,(,线圈,),在磁场中，且电流方向与磁感线方向不平行,闭合电路,一部分导体,在磁场中做切割磁感线运动,第9页,因果关系,电流,磁场,磁场、电流,力,磁场,电流,影响原因,电流周围磁场方向与电流方向相关,通电导体受力方向与电流方向和磁场方向相关,感应电流方向与导体运动方向和磁场方向相关,能量转化,电能,机械能,机械能,电能,应用,电磁铁,电动机,发电机,第10页,【例,1,】,滨州中考对以下四幅图表述正确是(,B,),第11页,【思绪点拨】,A图由安培定则可知，螺线管左端为N极，右端为S极，磁感线是从N极出往返到S极，故小磁针右端为S极；B图中，闭合开关，滑动变阻器滑片P向右侧滑动时，滑动变阻器电阻减小，电流变大，电磁铁磁性变强，电源右端为正极，电流从螺线管下侧流入，上侧流出，由安培定则可知，螺线管上端为N极，因为同名磁极相互排斥，故弹簧测力计示数减小；C图中有电源，若闭合开关，磁场中金属棒会受力运动，即说明通电导线在磁场中受力作用，即电动机原理图；D图中没有电源，闭合开关后，当金属棒ab做切割磁感线运动时，电路中就会产生感应电流，故是发电机原理图,第12页,变式利用,1,河北中考如图所表示，甲、乙、丙、丁是四幅试验图，以下说法正确是(),A甲试验说明同名磁极相互吸引，异名磁极相互排斥,B乙试验说明闭合电路部分导体在磁场中做切割磁感线运动时，导体中就产生电流,C丙试验说明利用磁场能够产生电流,D丁试验说明机械能能够转化为电能,B两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A不正确；导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线运动时，灵敏电流计发生偏转，说明了电磁感应现象，故B正确；导线内通以电流后，放在其周围小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；导体棒与电源相连，当通以电流时因为受磁场力作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力作用，是电能转化为机械能，故D不正确,第13页,类型,2,发动机与电动机原理区分,区分磁场对电流作用,(,电动机原理,),和电磁感应现象,(,发电机原理,),关键是看外部电路中是否有电源,，,有电源则是探究磁场对电流作用装置或电动机工作原理示意图,，,电动机是用电器；无电源,、,有灯泡或电流表则是探究电磁感应现象装置或发电机工作原理示意图,，,灯泡或电流表是用电器,.,第14页,【例,2,】,齐齐哈尔中考依据图示装置探究原理，能够制成以下哪种用电器(,B,),A电水壶,B电风扇,C麦克风,D电磁起重机,【思绪点拨】,图中有电源，即闭合开关后，磁场中金属棒ab中会有电流经过，即会在磁场中受力运动，即说明通电导线在磁场中受力作用，电动机就是利用该原理制成电水壶是利用电流热效应工作；电风扇中有电动机，利用了通电导线在磁场中受力作用原理；麦克风是利用电磁感应现象原理；电磁起重机主要部件是一个电磁铁，即是利用电流磁效应原理工作,第15页,变式利用,2,绥化中考以下是相关电与磁现象四幅图，其中,图为电动机工作原理图，,图为发电机工作原理图(均选填“甲”、“乙”、“丙”或“丁”),甲图是奥斯特试验，即说明通电导线周围存在着磁场；乙图中没有电源，是发电机工作原理图；丙图是电流磁效应；丁图是演示磁场对电流作用试验装置，有电源，是电动机原理图,丁,乙,第16页,重点试验,聚焦,试验,28,：探究感应电流产生条件,【命题点全梳理】,1转换法应用：,经过灵敏电流计或电流表指针是否偏转来反应是否产生感应电流,2控制变量法应用：,探究感应电流方向与导体运动方向关系时,，,要控制磁感线方向不变；,探究感应电流方向与磁感线方向关系时,，,要控制导体运动方向不变,3感应电流较小时采取办法：,尽可能选取磁性强蹄形磁铁；,可用导线制成匝数很多线圈代替单根导线；,切割磁感线时,，,要垂直且尽可能快速；,利用灵敏电流计,4感应电流产生条件：,闭合电路中部分导体在磁场中做切割磁感线运动,5能量转化：,机械能转化为电能,第17页,【例】,小勇利用如图所表示试验装置“探究导体在磁场中运动时产生感应电流条件”，他将试验中观察到现象统计在下表中,次数,开关状态,磁场方向,导体AB运动方向,电流表指针偏转方向,1,断开,上,N,下,S,向右运动,不偏转,2,闭合,上,N,下,S,向右运动,向左偏转,3,闭合,上,N,下,S,向左运动,向右偏转,4,闭合,上,N,下,S,向上运动,不偏转,5,闭合,上,S,下,N,向下运动,不偏转,6,闭合,上,S,下,N,向右运动,向右偏转,7,闭合,上,S,下,N,向左运动,向左偏转,第18页,(1),分析得出：,闭合,电路中部分导体在磁场中做切割磁感线运动时,，,导体中就会产生感应电流,.,(2),比较试验,2,和,3(,或,6,和,7),可知：在磁场方向一定时,，,感应电流方向与,导体切割磁感线运动方向(导体运动方向),相关,.,(3),比较试验,2、6(或3、7),可知：在导体切割磁感线运动方向不变时,，,感应电流方向与磁场方向相关,.,(4),这个现象在生产和生活中主要应用是,发电机,.,(5),针对这个试验,，,小勇进行了深入探究,，,他提出了“感应电流大小可能与导体切割磁感线运动速度相关”猜测,，,于是他设计了以下试验方案：,保持磁场强弱不变,，,让导体,AB,以,不一样,(,选填,“,相同,”,或,“,不一样,”,),速度沿相同方向做切割磁感线运动,，,观察电流表指针偏转幅度大小,.,假如电流表指针偏转幅度不一样,，,说明感应电流大小与导体切割磁感线运动速度,相关,(,选填,“,相关,”,或,“,无关,”,).,第19页,【思绪点拨】,(1)分析表中现象可知，闭合电路中部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流(2)比较试验2和3(或6和7)可知：在磁场方向一定时，导体切割磁感线运动方向改变，感应电流方向就改变，说明感应电流方向与导体运动方向相关(3)比较试验2和6(或3和7)可知：在导体切割磁感线运动方向(或导体运动方向)不变时，磁场方向改变，感应电流方向就改变，说明感应电流方向与磁场方向相关(4)试验过程中将机械能转化成电能，其主要应用是发电机(5)探究感应电流大小与导体切割磁感线运动速度是否相关，应该保持磁场方向不变，让导体AB以不一样速度沿相同方向做切割磁感线运动，观察电流表指针偏转幅度大小假如电流表指针偏转幅度不一样，说明感应电流大小与导体切割磁感线运动速度相关.,第20页,命题挖掘,命题挖掘(6)试验中是经过观察,电流表指针是否偏转,判断电路中是否产生感应电流，这是应用了,转换,法，本试验同时还应用了,控制变量,法.,(7)若将试验中蹄形磁铁磁场加强，保持导体棒运动方向和速度大小不变，则电流表偏转角度,变大,(选填“变大”、“变小”或“不变”).,(8)在探究感应电流产生条件试验中，,机械,能转化为,电,能.,第21页,六年真题,全练,命题点,1,电磁感应现象了解及应用,1了解感应电流产生条件关键词：“闭合”、“一部分导体”、“切割”,2感应电流方向与磁场方向和导体切割磁感线运动方向相关,3电磁感应现象中，机械能转化为电能,第22页,1,菏泽中考刷卡机广泛应用于银行、超市等如图所表示POS刷卡机读出信息原理是：当带有磁条信用卡在刷卡机上刷过时，刷卡机检测头就会产生感应电流，便可读出磁条上信息以下装置工作原理与刷卡机读取信息原理相同是(),C,第23页,C,A,图反应电流周围存在磁场；,B,图电路中有电源，是演示通电导体在磁场中受力运动装置；,C,图电路中没有电源，当闭合开关，部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，与刷卡机工作原理相同；,D,图电路中有电源，是演示通电线圈在磁场中受力运动装置,第24页,2,菏泽中考如图所表示电与磁试验装置中，属于发电机原理是(),C发电机工作原理是电磁感应A图试验是著名奥斯特试验，验证了通电导线周围存在着磁场，不符合题意；B图电路中有电源，是电动机原理，不符合题意；C图闭合电路中没有电源，是电磁感应现象试验，符合题意；D图装置中有电流经过时，磁场中线圈会转动，是利用通电导线在磁场中受力作用原理工作，不符合题意,第25页,猜押预测,1,通辽中考如图所表示环境保护型手电筒，筒内没有电池，使用时只要往返摇摆手电筒，使永磁体在线圈中往返运动，灯泡就能发光，以下几个试验与其原理相同是(),C,第26页,C永磁体在线圈中往返运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，所以手摇电筒工作原理为电磁感应现象A图为奥斯特试验，说明了通电导体周围存在磁场，与手摇电筒工作原理无关，故A错误；B图装置是通电螺线管，是用来研究通电螺线管周围磁场，与手摇电筒工作原理无关，故B错误；C图中闭合电路部分导体在磁场中做切割磁感线运动，电路中产生了感应电流，这是电磁感应现象，与手摇电筒工作原理相符合，故C正确；D图反应了通电导体在磁场中受到力作用，与手摇电筒工作原理无关，故D错误,第27页,命题点,2,磁场对通电导体作用,通电导体在磁场中受到力作用，力方向跟导体中电流方向和磁场方向相关当电流方向或磁场方向与原来相反时，力方向也与原来相反；当电流方向和磁场方向同时改变时，力方向不变,3菏泽中考电流表和电压表测量电阻时：,(1),不能直接接在电源两极上，由此判断出它内阻,(选填“很大”或“很小”),(2)电流表和电压表指针都会发生偏转，简述电流表和电压表指针摆动原因：,.,(1)因为电流表阻值很小，实际上相当于一根导线，若把电流表直接接到电源两极上，将会造成电源短路，会烧坏电源和电流表(2)电流表和电压表制成原理：通电线圈在磁场中受力而转动，而且电流越大，线圈受到力越大，其转动幅度越大所以能够利用电流表和电压表指针转动幅度来表达电路中电流、电压大小,电流表,很小,通电导体在磁场中受力运动,第28页,4,菏泽中考,如图甲所表示为猴子荡秋千游戏装置,，,闭合电键后,，,猴子就会绕上方横梁往复振荡其内部电路基本结构如图乙所表示,(,实现往复振荡电路图中未画出,),(1),开关闭合后,，,螺线管中产生磁场,，,其上方是,极,(2),要让猴子动起来,，,以下设计和原理中,，,错误或不合理是,.,A,应用了电流磁效应,B,应用了电磁感应原理,C,应用了电动机原理,D,螺线管安装在底盘内,，,直导线安装在猴子座位内,S,B,第29页,(1),由安培定则可知螺线管下端为,N,极，上端为,S,极；,(2),由题意可知，这一装置是利用通电导体在磁场中受力原理来使猴子运动，这与电动机原理相同，同时通电直导线周围也会产生磁场，在安装时应将螺线管安装在底盘内，直导线安装在猴子座位内，故选项,A,、,C,、,D,说法均合理，故选,B.,第30页,猜押预测,2岳阳中考如图，闭合开关，导体ab向左运动，若只改变电流方向，ab向,(选填“左”或“右”)运动，以此为原理可制成,(选填“电动机”或“发电机”),通电导体在磁场中受力作用，作用力方向与磁场方向和电流方向相关；应用此原理可制成电动机,右,电动机,第31页,命题点,3,电与磁综合了解应用,5,菏泽中考,关于电和磁,，,以下说法中正确是,(,),A,电流周围存在着磁场,B,改变通电螺线管中电流方向,，,能够改变通电螺线管磁性强弱,C,导体在磁场中运动就一定会产生感应电流,D,电动机是利用电磁感应原理制成,A,电流周围存在着磁场，这是电流磁效应，故,A,正确；闭合电路部分导体只有做切割磁感线运动时才产生感应电流，故,B,、,C,错误；电动机是利用通电线圈在磁场里受力转动原理制成，故,D,错误,第32页,猜押预测,3,安顺中考某同学为了同时验证老师课堂上讲过“电磁感应现象”、“通电导线周围存在磁场”以及“通电导线在磁场中受力运动”几个试验，于是动手制作了如图所表示闭合线路，当他将图中导体AB金属杆一部分在磁场中水平向左运动时，电路中会对应发生哪些物理现象：(写出2个现象),；,.,导体,AB,金属杆一部分在磁场中水平向左运动时，导体,AB,中会产生感应电流，则电磁铁会含有磁性，能吸引铁块；小磁针会因导线EF产生磁场发生偏转；线圈,abcd,中有电流经过时，会在磁场中受力转动,铁块受吸引向下移动,小磁针发生偏转,第33页,
