装配钳工教案1省公开课金奖全国赛课一等奖微课获奖PPT课件.pptx

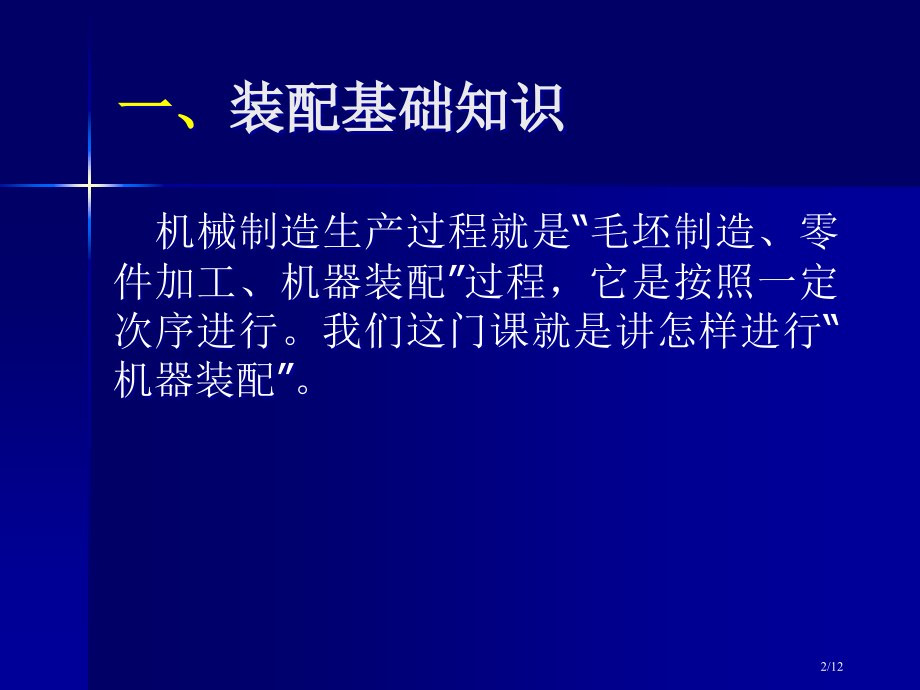

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,装调技术,装配钳工,1/12,一、,装配基础知识,机械制造生产过程就是“毛坯制造、零件加工、机器装配”过程，它是按照一定次序进行。我们这门课就是讲怎样进行“机器装配”。,2/12,机械产品普通由许多零件和部件组成。,零件,是组成机器（或产品）最小单元。两个或两个以上零件结合成机器一部分称为,部件,。按要求技术要求，将若干零件结合成部件或若干个零件和部件结合成整机过程称为,装配,。最先进入装配零件或部件称为,装配基准件,。直接进入总装部件称为,组件,。直接进入组件装配部件称为,分组件,。能够独立进入装配部件（组件、分组件）称为,装配单元,。,装配概念,3/12,装配工艺过程,一,装配前准备工作,研究和熟悉产品装配图、工艺文件和技术要求，了解产品结构、各零部件作用以及相互连接关系。,确定装配方法、次序和准备所需要工具。,对装配零件进行清洗，去除零件上毛刺、铁锈、油污等。,检验零件加工质量，对一些零件要进行必要平衡试验或密封性试验等。,4/12,二、装配工作,部件装配 将两个以上零件组合在一起或将零件与几个组件结合在一起，成为一个单元装配工作，称为部件装配。,总装配 将零件和部件结合成一台整机装配工作，称为总装配。,装配工艺过程,5/12,装配工艺过程,三 调整、精度检验和试车,调整 调整零件或机构相互位置、配合间隙、结合面松紧等，目标是使机构或机器工作协调，如轴承间隙、蜗轮轴向位置等调整。,精度检验 是指几何精度检验和工作精度（主要指形位精度）检验等。,试车 试验机构或机器运转灵活性、转速、振动、噪声等。,四、涂装、涂油、装箱,6/12,装配工艺过程,装配方法,1,、完全交换装配法,各配合件不经修配、选择或调整，装配后即可到达装精度，这种装配方法称为完全交换装配法。此方法装配方便，生产效率高。适合用于精度要求不高场所或大批量生产中。,7/12,装配工艺过程,2,、选择装配法,选择装配法分直接选配法和分组选配法两种。惯用是分组选配法，是将产品各配合件按实测尺寸分成若干组，装配时按组进行交换装配以到达装配精度。适合用于大批量生产中装配精度要求很高场所。,8/12,装配工艺过程,3,、修配装配法,装配时，修去指定零件上预留修配量，以到达装配精度装配方法。称为修配装配法。此方法装配周期长、效率低。适合用于单件、小批量生产以及装配精度高场所。,9/12,装配工艺过程,4,、调整装配法,装配时调整某一零件位置或尺寸以到达装配精度装配方法。普通采取斜面、锥度、螺纹等移动可调整件位置；采取调换垫片、垫圈、套筒等控制调整件尺寸。,10/12,小结：,装配是机械制造过程中最终阶段，在机械产品制造过程中占用非常主要地位，能够说装配工作好坏，对产品质量起着决定性作用。,11/12,布置作业：,1、什么是装配？装配过程有哪些？,2、装配方法有哪些？什么是调整装配法？,12/12,
