中考物理复习模块五力学专项突破四动态杠杆分析省公开课一等奖百校联赛赛课微课获奖课件.pptx

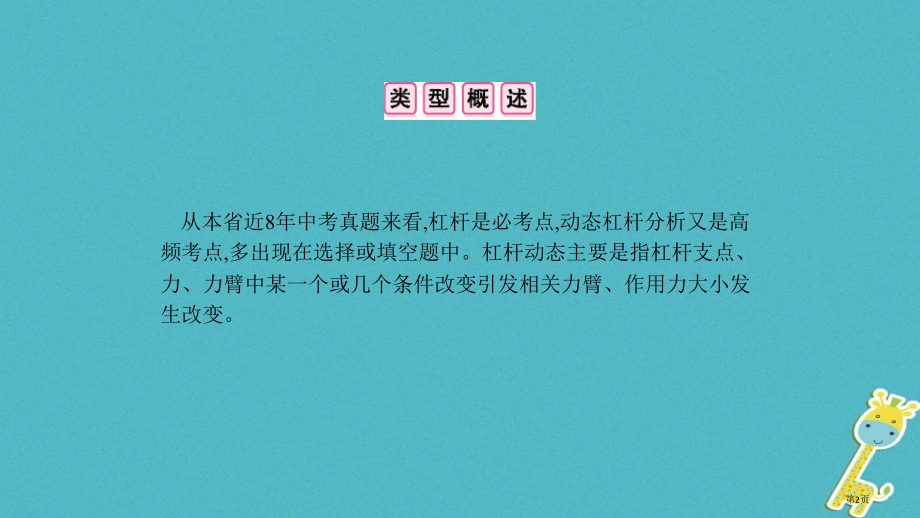

,专项突破四,-,*,-,专题突破四动态杠杆分析,第1页,从本省近,8,年中考真题来看,杠杆是必考点,动态杠杆分析又是高频考点,多出现在选择或填空题中。杠杆动态主要是指杠杆支点、力、力臂中某一个或几个条件改变引发相关力臂、作用力大小发生改变。,第2页,分析杠杆动态问题物理原理是杠杆平衡条件,解题时首先要合理建立杠杆模型、找出杠杆对应支点,画出作用力示意图及力臂,其次是列出杠杆平衡条件原理式,普通来说以上要素中改变量不会多于两个,最终结合数学知识分析原理式中变量,判断杠杆是否平衡以及怎样保持平衡。,第3页,1.(,浙江金华,),在对汽车发动机做检修时需要将引擎盖抬起,抬起过程应用了杠杆原理。如图所表示为引擎盖受力分析模型图,:,引擎盖可绕,O,点自由转动,A,为引擎盖重心位置,由图可知,该杠杆属于,省力,杠杆,在引擎盖抬起过程中,重力,G,力臂逐步,变小,。,第4页,2.(,合肥中科大附中模拟,),如图所表示,AB,为一轻质杠杆,O,为支点,在,O,点两侧分别悬挂体积相等实心铜球和实心铁球,杠杆在水平位置平衡。若将两球分别远离,O,点向外移动相同距离,(,未脱离杠杆,),则,铜球,(,选填,“,铜球,”,或,“,铁球,”),一端下降。,第5页,3.,一根直杆可绕轴,O,转动,在直杆中点挂一个重物,在杆另一端施加一个方向一直保持水平力,F,如图所表示,在力,F,使直杆从竖直位置慢慢抬起到水平位置过程中,力,F,大小改变情况应是,(,A,),A.,一直在增大,B.,一直在减小,C.,先增大、后减小,D.,先减小、后增大,【解析】,在直杆慢慢抬起到水平位置过程中,由图示可知,阻力不变,阻力臂变大,动力臂减小,由杠杆平衡条件,F,1,L,1,=F,2,L,2,可知,动力逐步变大,A,项正确。,第6页,4.,如图所表示,质量分布均匀长方体砖,平放在水平地面上,第一次用竖直向上力,F,1,作用于,ab,中点,第二次用竖直向上力,F,2,作用于,bc,中点,都使它们沿竖直方向慢慢向上移动,(,abbc,),试推导出在上述过程中,:,F,1,=F,2,。,第7页,
