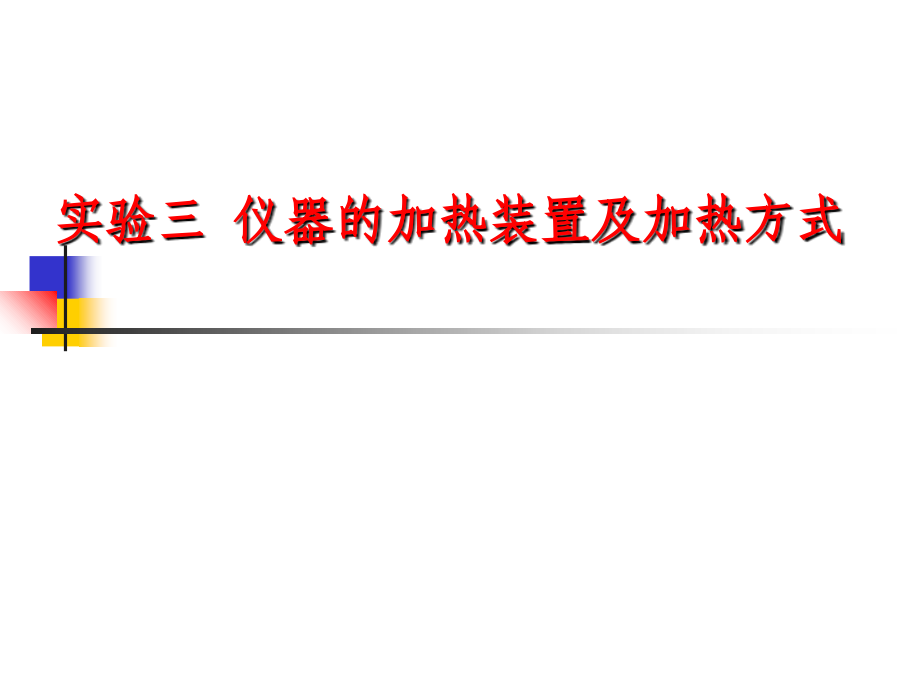

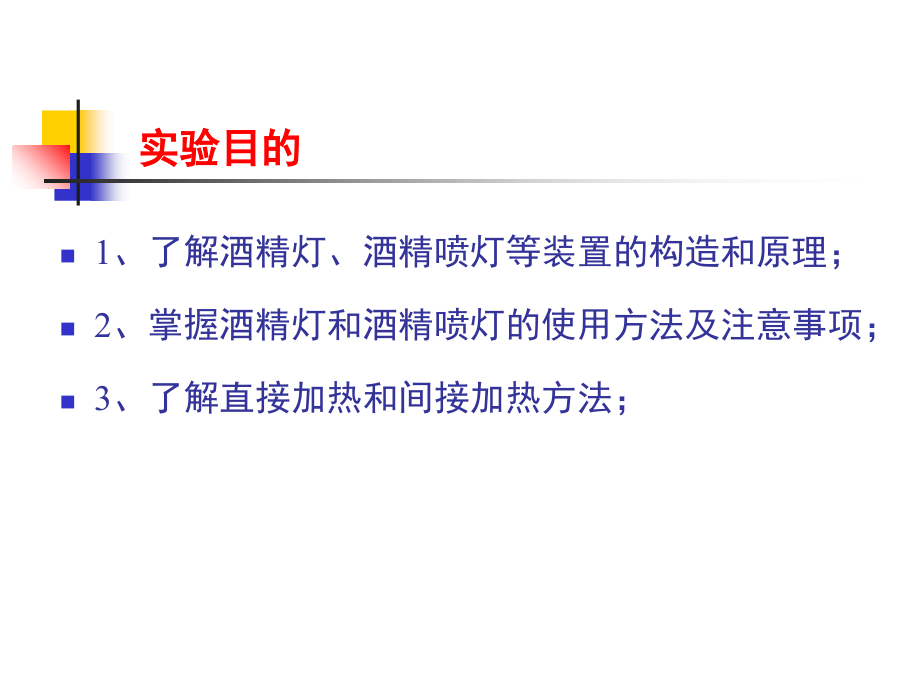

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实验三 仪器的加热装置及加热方式,1,、了解酒精灯、酒精喷灯等装置的构造和原理；,2,、掌握酒精灯和酒精喷灯的使用方法及注意事项；,3,、了解直接加热和间接加热方法；,实验目的,酒精灯,酒精喷灯,用于试剂量不多、温度要求不高的情况下加热，,400500,构造：灯壶、灯罩、灯芯,火焰：外焰、内焰、焰心,（外焰温度最高）,使用方法：,配灯芯,；,添加酒精,；,点燃,；,加热,；,熄灭,一、酒精灯,酒精灯的灯芯要平整。,配灯芯,添加酒精时，不超过酒精灯容积的,2/3,；酒精不少于,l/3,。,酒精过少，灯内蒸汽较多，易引燃；酒精过多，会溢出。,绝对禁止向燃着的酒精灯里添加酒精，以免失火。,加酒精,熄灭,用毕随手用灯帽盖灭。注意不可用嘴吹灭。,防止因酒精蒸发而使灯芯积水，再用时难以点燃。用嘴吹灭易引起瓶内酒精燃烧。,烧 杯,主要用途：,配制、蒸发浓缩溶液，在常温下或加热下进行物质反应。,操作要求：,加热前，烧杯外壁要擦干。,加热时，烧杯底部须垫石棉网。,搅拌时，搅拌棒不能打击烧杯壁，必要时玻棒头加套橡皮头。,反应液体的量不超过烧杯容积的,2/3,。,（受热均匀，防止破裂。）,（防止烧杯局部受热而破裂。）,（保护烧杯，便于搅拌。）,（防止加热时液体溅出。）,试 管,主要用途：,1.,溶解少量试剂或作反应的容器。,2.,用于收集少量的气体。,操作要求：,1.,加热时，液体不超过试管容积的,1/2,。,2.,加热前，试管外壁要擦干，并均匀预热。,3.,加热时，试管口不能对着人，须用试管夹。,（防止加热时液体喷出。）,（防止试管破裂。）,（防止液体喷出烫伤人。）,5.,用铁夹夹持加热固体时，试管口要略向下倾斜。,6.,用右手中指、食指、拇指拿在离试管口距离约为全长,1/3,处操作。,（以免试管口水倒流管底，引起试管爆裂。）,（操作灵便。）,试 管 夹,主要用途：,夹持试管,操作要求：,1.,试管夹从试管的最下端套入。,（防止污物从试管口进入。）,2.,必须夹在离试管口,2-3cm,处。,（防止木试管夹烧焦。）,3.,手指握住试管夹的长柄。,（防止按动短柄使试管脱落。）,坩埚,有座式和挂式两种。,座式喷灯的酒精灯存在灯座内，挂式喷灯的酒精贮存罐悬挂于高处。,酒精喷灯的火焰温度可达,8001000,左右。,二、酒精喷灯,主要由酒精壶、酒精入口、预热碗、预热管、燃烧管（喷火管）、调节杆等组成。,预热管与燃烧管焊在一起，中间有一细管相通，使蒸发的酒精蒸气从喷嘴喷出，在燃烧管燃烧。通过调节调整杆，控制火焰的大小。,喷灯的火力，主要靠酒精蒸气与空气混合后燃烧而获得高温火焰。,1,、座式酒精喷灯,1,）旋开加注酒精的螺旋盖，通过漏斗把酒精倒入贮酒精罐。为了安全，酒精的量不可超过罐内容积的,80%,（约,200,毫升）。随即将盖旋紧，避免漏气。,1,、座式酒精喷灯,2,）灯管内的酒精蒸气喷口直径为,0.55,毫米，容易被灰粒等堵塞，堵塞后就不能引燃，所以每次使用前要检查喷口，如发现堵塞，就应该用通针或细钢针把喷口刺通。,1,、座式酒精喷灯,3,）在引火碗内注,2/3,容量的酒精，用火柴把酒精点燃，对灯管加热（此时要转动空气调节器把入气孔调到最小），待酒精气化，从喷口喷出时，引火碗内燃烧的火焰便可把喷出的酒精蒸气点燃。如不能点燃，也可用火柴来点燃。,1,、座式酒精喷灯,4,）当喷口火焰点燃后，再调节空气量，使火焰达到所需的温度。在一般情况下，进入的空气越多，也就是氧气越多，火焰温度越高。,5,）熄灭喷灯，可用事先准备的废木板平压灯管上口，火焰即可熄灭，然后垫着布旋松螺旋盖（以免烫伤），使罐内温度较高的酒精蒸气逸出。,1,、座式酒精喷灯,（,1,）严禁使用开焊的喷灯。,（,2,）严禁用其它热源加热灯壶。,（,3,）若经过两次预热后，喷灯仍然不能点燃时，应暂时停止使用。应检查接口处是否漏气（可用火柴点燃检验），喷出口是否堵塞（可用探针进行疏通）和灯芯是否完好（灯芯烧焦，变细应更换），待修好后方可使用。,注意事项,（,4,）喷灯连续使用时间为,30,40,分钟为宜。使用时间过长，灯壶的温度逐渐升高，导致灯壶内部压强过大，喷灯会有崩裂的危险，可用冷湿布包住喷灯下端以降低温度。,（,5,）在使用中如发现灯壶底部凸起时应立刻停止使用，查找原因（可能使用时间过长、灯体温度过高或喷口堵塞等）并做相应处理后方可使用。,注意事项,由灯管、空气调节气、底座、塑料酒精杯、酒精导管。,火焰温度在,800,左右，最高可达,1000,，每耗用酒精,200,毫升，可连续工作半小时左右。,可连续使用，不受限制。,2,、挂式酒精喷灯,使用前，先在预热盆中注入酒精，点燃后铜质灯管受热。待盆中酒精将近燃完时，开启灯管上的开关,(,逆时针转,),。来自贮罐的酒精在灯管内受热气化，跟来自气孔的空气混合。这时用火点燃管口气体，就产生高温火焰。调节开关阀来控制火焰的大小。在开启开关、点燃管口气体前必须充分灼热灯管，否则酒精不能全部气化，会有液态酒精由管口喷出，可能形成“火雨”,(,尤其是挂式喷灯,),，甚至引起火灾。,2,、挂式酒精喷灯,(1).,用漏斗往酒精壶内倒入酒精,(,纯度需要达到,95%,以上,),，然后悬挂在一旁，打开灯体一侧的阀门，使酒精沿管子流入灯体，待灯芯浸透后在开始点火，以免灯芯烧焦。,(2).,然后往点火碗内注入酒精，使不要向外溢出为好，用火柴点燃，待点火碗内的酒精烧到只剩一半的时侯慢慢地将挡风片孔调整到对准通风孔处，火力逐渐会增大。,2,、挂式酒精喷灯,(3).,待温度升高后挂式酒精喷灯的喷嘴开始向上喷射火焰。火焰大小可以通过阀门，挡风片调节。如果不喷火，即可在喷火口用火柴来点燃，若不喷火，可以向点火碗中在次添加酒精，重复一次点火动作。仍不喷火，必须检查原因。,(4).,工作完毕时，将灯体一侧的阀门关毕，火焰会就慢慢熄灭。,2,、挂式酒精喷灯,(1).,使用挂式酒精喷灯时，不允许再增加任何加热源。,(2).,在使用过程中，应该随时注意喷火嘴的畅通，以防堵塞。,(3).,喷灯工作的时候，应该注意周围的环境，尽量避开易燃物品，室内温度不宜过高。,(4).,喷灯工作完毕后，不要立即用手触摸，以免造成烫伤事故。,注意事项,电热套,是实验室通用加热仪器的一种，由,无碱玻璃纤维,和金属,加热丝,编制的,半球形,加热内套和控制电路组成，多用于玻璃容器的精确控温加热。具有升温快、温度高、操作简便、经久耐用的特点，是做,精确控温加热试验,的最理想仪器。,三、电加热套,四、煤气灯,五、电炉,调节电阻控制温度,六、管式炉和马弗炉,高温电炉，电热丝加热，,950,左右。,七、微波炉,1,、直接加热,将被加热物质直接放在热源中进行加热。,（,1,）液体直接加热,（,2,）固体物质的灼烧,加热方式,2,、间接加热,现用热源将某些介质加热，介质再将热量传递给被加热物质，成为,热浴。,（,1,）水浴：不超过,100,，注意补充水，容积的,2/3,。,（,2,）油浴：,100 250,，,甘油、,植物油、,石蜡,（油）、硅油,加倍小心，发现冒烟立即停止。,（,3,）沙浴：,400,以下,加热方式,
