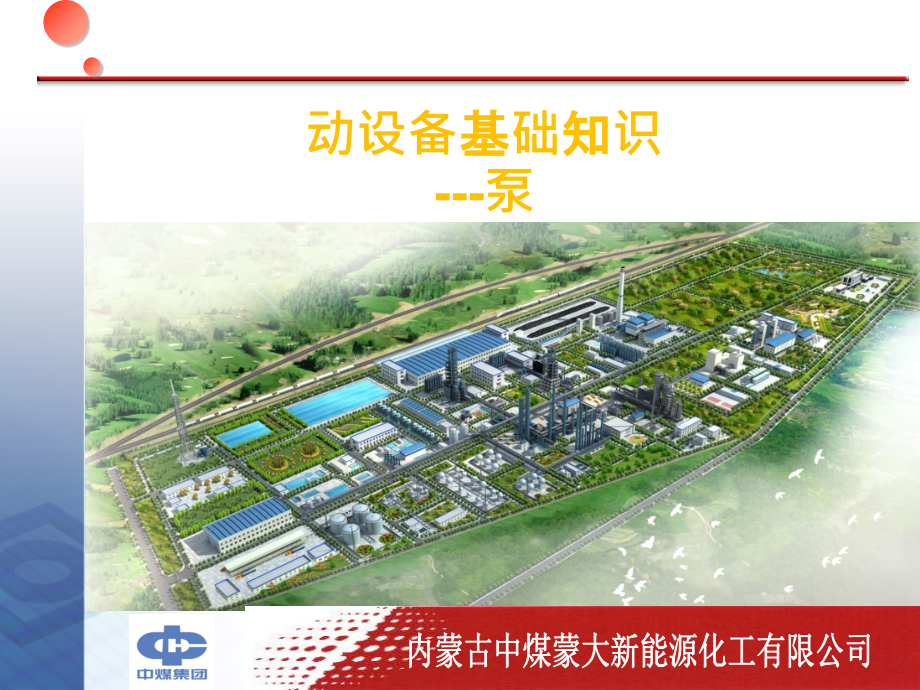

石化企业动设备基础知识---泵.pptx

1,动设备基础知识,-,泵,内蒙古中煤蒙大新能源化工有限公司,内蒙古中煤蒙大新能源化工有限公司,主要内容,一、。,一、化工用泵的要求和分类,二，速度式泵,三、容积式泵,六、泵的试车、开停车操作、故障处理及维护,四、旋转容积式泵,五、其它类型泵,泵,内蒙古中煤蒙大新能源化工有限公司,一、。,二、。,泵,是把原动机的机械能转化为所抽送液体能量的机器，用来输送液体并提高液体的压力。,泵的作用犹如人体的心脏，起着输送、加压等功能。,泵在国民经济各个部门中得到了广泛的应用，在炼油和化工装置中有着至关重要的作用。,什么是泵,泵,内蒙古中煤蒙大新能源化工有限公司,一、。,二、。,化工用泵的要求,适应化工工艺要求、运行可靠。,耐腐蚀、耐磨损。,满足无泄漏要求。,耐高温或低温并能有效连续工作,。,泵,内蒙古中煤蒙大新能源化工有限公司,化工用泵的类型很多，通常按其,工作原理、输送介质、用途,等进行分类,。,1,一般主要是按照泵的工作原理和结构特征划分四大类,按照泵的工作原理和结构特征可划分速度式泵、容积式泵、旋转容积式泵和其他类型泵。,2,按输送介质分类,按照输送的各种介质的性质、粘度、温度等可分为油泵、清水泵、泥浆泵、耐腐蚀泵、高温泵、低温泵等。其中每种泵只适用于一定范围内的介质。,3,按用途分类,按使用的用途可分为供料泵、循环泵、回流泵、塔底泵、成品泵、计量泵等。,二、。,泵的分类,泵,内蒙古中煤蒙大新能源化工有限公司,二、。,速度式泵,它 是一种依靠泵内做高速旋转的叶轮把能量传给液体，进行液体输送或升压的机械。如离心泵、轴流泵、混流泵、旋涡泵等。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的主要零部件,离心泵的基本构造是由六部分组成的，分别是：,1,、叶轮,2,、泵壳,3,、泵轴,4,、轴承,5,、密封环,6,、轴封装置。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的主要零部件,一、叶轮：,它的作用是带动液体旋转，将原动机的机械能传递给液体，使液体的能量提高。按照有无前后盖板,其结构可分为闭式、半开式及开式叶轮三种。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的主要零部件,按吸液方式的不同，叶轮还可分为单吸和双吸两种。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的主要零部件,二、泵壳：包括吸入室、压出室,吸入室：它的作用是将吸入管线中的液体以最小的损失均匀的引向叶轮。,压出室：其作用是以最小的损失将从叶轮流出的高速液体收集起来，引向下一级叶轮或泵排出口，同时还将液体的一部分动能变为压力能。,三、泵轴：其作用是传递机械能的主要部件。将原动机传递过来的机械能传递给做功部件,-,叶轮。,四、轴承：其作用是承担泵转子的径向及轴向载荷，可分为滑动轴承，滚动轴承等。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的主要零部件,五、密封环：又称口环，其作用是保持叶轮进口外缘与泵壳之间有一定的间隙，减少液体漏失，又能承受磨损。,离心泵口环的作用是在叶轮与泵壳间形成狭窄、曲折的通道，来增加介质的流动阻力，达到减少介质泄漏的目的。离心泵口环的设置还起到保护泵上主要零件不受磨损的作用，在口环磨损后，可以修复或更换新环、恢复正常装配间隙，这样既经济又便于检修。,离心泵口环的结构形式通常有径向间隙式的圆环型、双环阶梯型、双环迷宫型及轴向间隙式等。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的主要零部件,六、轴封装置：包括填料密封、机械密封、迷宫密封等,。,填料密封,1.,泵体,2.,填料,3.,液封环,4.,填料压盖,5.,底衬套,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的主要零部件,轴封,-,机械密封,。,O,形圈,静环,弹簧,动环,传动座,销钉,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的汽蚀 与气缚,汽蚀的原因：离心泵叶轮旋转时，泵吸人口处形成低压区，这个低压区降至输送介质在该温度下所对应的饱和蒸汽压时，液体便开始汽化而形成气泡。气泡随液流在流道中流动到压力较高之处时又瞬时溃灭。在气泡溃灭的瞬间，气泡周围的液体迅速冲入气泡溃灭形成的空穴，并伴有局部的高温、高压水击现象，这就是产生汽蚀的机理。,汽蚀的危害,1,、机组的振动与噪声,2,、离心泵性能急剧恶化,3,、由于疲劳腐蚀和电化学腐蚀的综合作用，使叶片甚至叶轮的前后盖板产生蜂窝状的点蚀或沟槽状的金属腐蚀，严重时甚至将叶片穿透，使叶轮完全报废。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的汽蚀 与气缚,防汽蚀措施：,a),结构措施：采用双吸叶轮，以减小经过叶轮的流速，从而减小泵的汽蚀余量；在大型高扬程泵前装设增压前置泵，以提高进液压力；叶轮特殊设计，以改善叶片入口处的液流状况；在离心叶轮前面增设诱导轮，以提高进入叶轮的液流压力。,b),安装和运行措施：使泵的灌注高度大于最小灌注高度。,c),其他措施：采用耐汽蚀破坏的材料制造泵的过流部分元件；降低泵的转速。,离心泵的气缚现象：当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵能输送液体，此种现象称为“气缚现象,速度式泵泵,内蒙古中煤蒙大新能源化工有限公司,二、。,离心泵,离心泵的汽蚀 与气缚,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,混流泵,当原动机带动叶轮旋转后，对液体的作用既有离心力又有轴向推力，是离心泵和轴流泵的综合，液体斜向流出叶轮。因此它是介于离心泵和轴流泵之间的一种泵。混流泵的比转速高于离心泵，低于轴流泵，一般在,300-500,之间。它的扬程比轴流泵高，但流量比轴流泵小，比离心泵大,速动式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,轴流泵,速动式泵,轴流泵,也称,螺桨泵,；由泵壳、叶轮和转轴等主要机件构成，叶轮上有螺旋桨状的叶片若干。,当叶轮随着转轴一起被动力机驱动作高速旋转时，各叶片将液体推向一端，同时又从另一端吸取新的液体，使液体产生沿着与转轴相平行的方向连续流动，达到输送液体的作用；液体通过叶轮时，由于叶轮转动的作用，压力提高。,轴流泵作用是使流体的动能通过旋转的叶轮转化为压力能，从泵的吸入端至排出端由旋转运动转变为轴向运动自压排出。最常见的分为立式和卧式。,与离心泵比较，轴流泵的构造更为简单，但产生的液体压头较低，而排量可以很大，并可取得较高的效率。,内蒙古中煤蒙大新能源化工有限公司,二、。,轴流泵,速动式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,高速离心泵,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,高速离心泵,1,、从动齿轮,2,、齿轮箱；,3,、高速轴；,4,、机械密封；,5,、扩散管；,6,、诱导轮；,7,、泵体；,8,、底座；,9,、叶轮；,l0,、平衡孔；,11,、滤油器；,12,、润滑油泵；,l3,、低速轴；,14,、主动齿轮,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,高速离心泵,高速泵的性能曲线 高速泵中扩散管,5,的喉径对性能影响很大。通过喉部的液体速度等于或略大于叶轮圆周速度时，就会破坏液流的连续性，造成扬程突然下降到零的现象。这就是高速泵的扬程中断特性，对于扬程中断时的流量称为中断流量值。当叶轮圆周速度不变时，扩散管喉径越大，中断流量值也越大，曲线的过渡也就越缓和。高速泵的这一特性，当发生过流量时对电机有保护作用。另外其最高效率点往往就在中断流量附近，因此尽管设计工况取在最高效率点，但实际使用时须在略低于设计流量的条件下运转，以免发生扬程的不稳定现象。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,高速离心泵,2,、,特殊的叶轮形式 高速泵大多采用开式径向直叶片叶轮，也有采用开式后弯叶片和闭式叶轮的，主要是为了改善,H_Q,曲线的曲率以及在大流量时提高效率。开式的叶轮大大低了叶轮产生的轴向推力，有时为进一步降低轴向推力，在靠近轮毂的后盖板上还开有平衡孔，从而使推力轴承的工作条件大大改善，即使在很高的转速下连续运行承也能长期正常运行。,3,、,吸入性能 高速条件下的吸人性能一般较差，容易产生汽蚀，但加装诱导轮后可改善高速泵的吸人性能。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,多级离心泵,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,屏蔽离心泵,速度式泵,用将定子绕组和转子绕组分别置于密封金属筒体内的屏蔽电动机驱动、泵壳与驱动电机外壳用法兰密封相连，取消了泵轴动密封结构的泵。适于输送贵重液体或带放射性的液体,普通离心泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接，使叶轮与电动机一起旋转而工作，而屏蔽泵是一种无密封泵，泵和驱动电机都被密封在一个被泵送介质充满的压力容器内，此压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。这种结构取消了传统离心泵具有的旋转轴密封装置，故能做到完全无泄漏。,屏蔽泵把泵和电机连在一起，电动机的转子和泵的叶轮固定在同一根轴上，利用屏蔽套将电机的转子和定子隔开，转子在被输送的介质中运转，其动力通过定子磁场传给转子。,此外，屏蔽泵的制造并不复杂，其液力端可以按照离心泵通常采用的结构型式和有关的标准规范来设计、制造。,内蒙古中煤蒙大新能源化工有限公司,二、。,。,屏蔽离心泵,特点,1,、电机与泵一体化结构，全部采用静密封，使电泵完全无泄漏；,2,、全封闭、无泄漏结构可输送有毒有害液体物质；,3,、采用屏蔽式水冷电机和取消了冷却风扇使该泵低噪声静音运行，适用于对环境噪声要求高的场合；,4,、采用输送介质润滑的石墨滑动轴承，使运行噪声更低且无需人工加油，降低了维护成本；近几年轴承材质又增加有碳化硅,SIC,，超硬等，使用寿命优于石墨轴承。,5,、立式结构可像阀门一样安装于管路上，安装方便快捷，且维修时只需将电机与叶轮抽出即可，无需拆除管路。,6,、可以配合减震器或减震垫安装运行，使电泵在运行时噪声更低。,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,屏蔽离心泵,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,离心泵,1,、,1#,循环水泵,G-4004 2#,循环水泵,G-4304:,单级悬臂离心泵,G-4004,，扬程：,14.1,米，流量：,2040,M3/Hr,，功率：,150KW,2,、,G-2012/2013,高速离心泵，转速,12148RPM,；额定扬程：,513.3,米,额定功率：,85.3KW,，额的效率：,59.4,；流量：,80.5M3/Hr,3,、脱气塔冷凝水泵,G-2004/G-2007,4,、回收塔冷凝水泵,G-5259,6,、切粒水泵：,G-7012/G-7022,7,、凝结水泵：,G-9003/G-9004,等,速度式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,容积式泵,容积式泵的定义：,容积式泵是依靠工作元件在泵缸内作往复或回转运动，使工作容积交替地增大和缩小，以实现液体的吸入和排出。容积式泵包括往复容积泵和旋转容积式泵,往复容积泵：又称往复泵，它 依靠活塞、柱塞或隔膜在泵缸内往复运动使缸内工作容积交替增大和缩小来输送液体或使之增压的容积式泵。往复泵按往复元件不同分为活塞泵、柱塞泵和隔膜泵,3,种类型。吸入和排出过程在同一泵缸内交替进行，并由吸入阀和排出阀加以控制,旋转容积式泵：又称回转泵，它是通过齿轮、螺杆、叶形转子或滑片等工作元件的旋转作用，使工作容积交替地增大和缩小，迫使液体从吸入侧转移到排出侧以实现液体的吸入和排出。主要包括齿轮泵、螺杆泵、滑片泵等。,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,容积式泵,复泵的安装使用往复泵的效率一般都在,70%,以上，最高可达,90%,，它适用于所需压头较高的液体输送。往复泵可用以输送粘度很大的液体，但不宜直接用以输送腐蚀性的液体和有固体颗粒的悬浮液，因泵内阀门、活塞受腐蚀或被颗粒磨损、卡住，都会导致严重的汇漏。由于往复泵是靠贮池液面上的大气压来吸入液体，因而安装高度有一定的限制。往复泵有自吸作用，启动前无需要灌泵。一般不设出口阀，即使有出口,阀，也不能在其关闭时启动。,因为是靠挤压作用压出液体，往复泵的压头理论上可以任意高。但实际上由于构造材料的强度有限，泵内的部件有泄漏，故往复泵的压头仍有一限度。而且压头太大，也会使电机或传动机构负载过大而损坏。,往复泵的效率一般都在,70%,以上，最高可达,90%,，它适用于所需压头较高的液体输送。往复泵可用以输送粘度很大的液体，但不宜直接用以输送腐蚀性的液体和有固体颗粒的悬浮液，因泵内阀门、活塞受腐蚀或被颗粒磨损、卡住，都会导致严重的汇漏。,由于往复泵是靠贮池液面上的大气压来吸入液体，因而安装高度有一定的限制。,往复泵有自吸作用，启动前无需要灌泵。,一般不设出口阀，即使有出口阀，也不能在其关闭时启动。,容积泵流量随压力改变却很小，与离心泵的轴功率随扬程提高而减小的规律相反，容积泵的轴功率随压力的提高而增大。这要求在容积泵上和泵装置中必须设置安全阀，以防排出管路意外堵塞，造成泵压力过大，从而功率过大，使原动机或泵因超负荷而损坏。因此，容积泵启动时不能关闭出口阀门,内蒙古中煤蒙大新能源化工有限公司,二、。,。,液压双隔膜计量泵是一种往复容积泵，液压隔膜计量泵也叫柱塞隔膜计量泵，是结合柱塞式计量泵和隔膜式计量泵的特点而设计的一种计量泵。该计量泵与被计量介质介质接触部分为隔膜，而驱动部分为液压柱塞。,柱塞隔膜计量泵是由驱动齿轮带动柱塞往复运动，并通过柱塞中的液压油驱动计量膜片。中空柱塞上有一个特殊设计的调节空，使柱塞内外的液压油相同。柱塞外面套有一可调节的用来关闭调节空的滑环。当调节孔关闭时，柱塞推动里面的液压油来驱动计量膜片。在每个行程中，被柱塞推动来驱动计量隔膜的液压油的量，正好等于被计量的介质的量。,计量泵流量的调节，可通过柱塞法兰上的手动旋钮实现，也可通过变频器、伺服电机等实现。计量泵的流量不随压力变化的而变化，在静态和工作状态下均可进行,0,100,的线性调节。调节精度高。在吸入行程中，柱塞被弹簧反弹回到零位置，从而有效防止了吸入介质在计量头中形成堵塞时给泵造成的损害。,吸入阀在介质吸入过程中被打开，使介质流入计量头，在加压时吸入阀则切断。,压力阀在介质加压过程中被打开，而在吸入过程中关闭以防止压出的介质回流入计 量头,液压双隔膜计量泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,液压双隔膜计量泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,液压双隔膜计量泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,液压双隔膜计量泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,液压双隔膜计量泵,1,、三乙基铝泵：,G-1503,、,G-1504,、,G-1507,三隔膜计量泵,2,、液体添加剂泵：,G-4061,、,G-4063,、,G-4065,双隔膜计量泵,3,、密封液罐回收泵：,G-1522,三隔膜计量泵,4,、软化水泵：,G-5275,双隔膜计量泵,5,、液体添加剂泵：,G-6214,、,G-6216,双隔膜计量泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,齿轮泵,1.,齿轮泵结构,齿轮泵的主要构件为泵壳和一对相互啮合的齿轮。按齿轮啮合方式，一般分为外啮合和内啮合齿轮泵。图,9-13,所示为应用广泛的一种外啮合小齿轮泵。它是由驱动机带动主动齿轮逆时针旋转，齿轮和泵壳的间隙很小，通常径向间隙为,0.04,0.10mm,，以防止液体倒流。泵体、泵盖和齿轮的各个齿间槽便组成密封的工作室。这样，齿轮便将泵壳分割成吸入侧和排出侧。,2.,工作原理图,当齿轮转动时，吸入腔内因两轮的齿互相分开，于是形成低压而将液体从吸入腔吸入低压的齿穴中，并沿壳壁推送至排出腔。排出腔内齿轮的齿相互合拢，于是形成高压而排出液体。,容积式泵,齿轮泵属转子泵的一种，转子泵的压头较高，流量通常较小，排液均匀，适用于输送粘度高，具有润滑性，但不含固体颗粒的液体,内蒙古中煤蒙大新能源化工有限公司,二、。,。,齿轮泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,螺杆泵,螺杆泵是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵。螺杆泵按螺杆数目分为单螺杆泵、双螺杆泵和三螺杆泵等。当主动螺杆转动时，带动与其啮合的从动螺杆一起转动，吸入腔一端的螺杆啮合空间容积逐渐增大，压力降低。液体在压差作用下进入啮合空间容积。当容积增至最大而形成一个密封腔时，液体就在一个个密封腔内连续地沿轴向移动，直至排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小，而将液体排出。螺杆泵的工作原理与齿轮泵相似，只是在结构上用螺杆取代了齿轮。螺杆泵的流量和压力脉冲很小，噪声和振动小，有自吸能力，但螺杆加工较困难。泵有单吸式和双吸式两种结构,但单螺杆泵仅有单吸式。泵必须配带安全阀,以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,螺杆泵,容积式泵,螺杆泵属于转子泵的一种，与往复泵相比具有以下优点：（,1,）具有离心泵运转的平稳性，无噪声（仅听到电机声,),，无漏油现象，不需污油回收装置及水冷却等附属设备；（,2,）具有容积式泵效率高的特点，且压力变化时排量恒定（定速,),；（,3,）泄漏点少、维护量小、维修费用低、维修时间短，但是螺杆泵主要用于输送高粘度的油品，输送稀油的效率比较低，且出口压力不能过高，否则内漏增加，影响泵的安全使用，同时螺杆泵对流量的变化适应差，对于流量变化大的管道需要设置变频器等额外设备来调整泵流量。,内蒙古中煤蒙大新能源化工有限公司,二、。,。,螺杆泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,单螺杆泵,单螺杆泵主要由螺杆、泵套、万向联轴器和轴承及密封件组成，其结构如下图所示。泵的衬套常用橡胶制成，具有双头螺纹，螺距为转子螺距的二倍。螺杆由万向联轴器带动，旋转时作“行星”运动。因此，螺杆与衬套中心形成一定的偏心，当螺杆转动时和衬套相配合形成一个个互不相通的封闭腔，封闭腔沿轴向由吸入端向排出端方向移动，到排出端消失，液体被挤入出口。同时在吸入端形成新的封闭腔吸入液体，占满液体的封闭腔随螺杆向前运动，由吸入端推挤到排出端。因螺杆作行星运动，封闭腔不断形成、向前推进、以至消失，即连续不断地将液体从吸入口推向排出口。因此，螺杆泵能连续均匀地输送液体，无脉冲，排出能力强，自吸性能好，结构简单，便于操作。催化剂进料泵,G-4043,、,G-4044,就属于单螺杆泵。,容积式泵,内蒙古中煤蒙大新能源化工有限公司,单螺杆泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,单螺杆泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,双螺杆泵如图,上图,所示，双螺杆泵是外啮合的螺杆泵。它由泵体、主动杆、从动杆、齿轮和轴承等组成。主动杆和从动杆一叶是左旋螺纹，另一个是右旋螺纹。当原动机带动主动杆旋转时，依靠两螺杆的容积不断变化来输送液体。在靠吸入室一侧的啮合空间打开时，与吸入室接通，使吸入室容积增大，压力降低，吸入管内的液体在压差的作用下被吸入，并充满空间，随螺杆旋转作轴向移动，如同螺母一样不断被推进。同时因从动螺杆与主动螺杆紧密啮合，使液体不能倒退，液体便从吸入室不断地沿着泵壳内衬向排出端挤入出口。双螺杆泵的螺纹有两种形式，一种是螺杆上采用渐开线,摆线齿廓，吸入室和排出室可严密隔开，螺杆本身既可保证密封，又可传动，所以不必设置齿轮传动。另一种螺杆上采用梯形或矩形螺纹，这种螺纹不是线接触，所以不能保证吸入室和排出室完全隔开，因此，从动杆要通过外置同步齿轮由主动杆带动。,双螺杆泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,双螺杆泵,容积式泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,三螺杆泵,容积式泵,三螺杆泵主要是由固定在泵体中的衬套（泵缸）以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。,泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡，主动螺杆不承受弯 曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设 轴承，基本上也不承受弯曲负荷。在运行中，螺杆外圆表面和 泵缸内壁之间形成的一层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。,螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。对于压差小于,10,千克力,/cm2,的小型泵，可以采用止推轴承。此外，还通过主动螺杆的中央油孔将 高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。,螺杆泵和其它容积泵一样，当泵的排出口完全封闭时，泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以，在泵的吸排口处，就必须设置安全阀。,螺杆泵的轴封，通常采用机械轴封，并可根据工作压力的高低采取不同的形式,。,内蒙古中煤蒙大新能源化工有限公司,二、。,。,三螺杆泵,容积式泵,循环压缩机组,K-4003,的润滑油泵是三螺杆泵,内蒙古中煤蒙大新能源化工有限公司,二、。,。,液环泵,容积式泵,。,液环泵是一种输送气体的流体机械，它靠叶轮的旋转将机械能传递给工作液体（旋转液环），又通过液环对气体的压缩，把能量传递给气体，使其压力升高，达到抽吸真空（作真空泵用）或压送气体（作压缩机用）的目的，二者统称为液环泵。液环泵的主要优点是：工作过程接近于等温压缩，泵内部没有互相摩擦的金属表面，适宜输送易燃易爆或遇温升易分解的气体；可以采用非油的工作液体，使输送的气体不受污染；可输送含蒸汽、水分或固体颗粒的气体。其结构简单，不需吸排气阀，工作平稳可靠，气量均匀，但其效率较低，一般为,30%50%,，最高只为,55%,。液环泵主要用于真空蒸发、干燥、水泵引水等，其最大气量达,300m/min,。当工作水温为,15,时，单级泵的极限真空可达,4kPa,（,30mmHg,），两级泵可达,2 kPa,（,15mmHg,）；串联喷射器时可达,0.260.66 kPa,（,25 mmHg,）。液环压缩机主要用于压送煤气、乙烯、氯气、氧气等，其最大气量达,400 m/min,以上。单级压缩机的排出压力达,400 kPa,，两级达,600 kPa,，特殊的可达,2000 kPa,。,内蒙古中煤蒙大新能源化工有限公司,二、。,。,液环泵,容积式泵,。,内蒙古中煤蒙大新能源化工有限公司,二、。,。,气动隔膜泵,容积式泵,。,气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，气动隔膜泵是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，它对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以应用，这种泵的主要特点是：,1,、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。,2,、气动隔膜泵在易燃易爆的环境中用气动泵可靠且成本低，流体不会过热因为隔膜泵对流体的搅动最小。,3,、气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。,4,、另外气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。,5,、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。,6,、气动隔膜泵可用于输送化学性质比较不稳定的流体。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,其它类型泵,喷射泵,喷射泵是利用流体流动时能量的转变来达到输送的目的。利用它可输送液体，也可输送气体。在化工生产中，常将蒸汽作为喷射泵的工作流体，利用它来抽真空，使设备中产生负压。因此常将它称为蒸汽喷射泵。,工作原理：工作时水蒸汽在高压下以很高的流速从喷嘴中喷出，使周围的空间形成一定的负压，将低压气体或蒸汽带入高速的流体中，吸入的气体与水蒸汽混合后进入扩大管，速率逐渐降低，静压力因而升高，最后经排出口排出。,特点：,1,、效率不高（和机械泵相比）,2,、结构简单，可以不用气液分离装置,3,、因为它常用水作为工作介质，因此化工上常使用它，一方面产生负压，另方面还带有尾气吸收的功能。,4,、因为结构简单，常可使用陶瓷、塑料等防腐材料制造，因此防腐性能较好。,5,、安装、维修简单。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,其它类型泵,喷射泵,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,泵的试车,泵,。,试车前的准备工作,1,、交工资料齐全,检查泵体与电机地脚螺栓及其他连接螺栓的紧固情况。二次灌浆应达到设计强度，抹面工作应结束。,冷却、传热、保温、保冷、冲洗、过滤、除湿、润滑、液封等系统及工艺管道应连接正确，已无渗漏现象。管道应冲洗干净，保持畅通。与其相关联的管道和容器已完成吹扫、气密、试压。,将压力表、真空表、电流表、安全阀等安装齐备，各指示仪表应灵敏、准确。相关的联锁已完成调校并投入使用。,泵入口须加过滤网，过滤网有效面积应不小于泵入口截面积的两倍。,2,、确认润滑油系统正常,各润滑部位应加入符合技术要求规定的润滑油,(,脂,),。润滑油油位正常。,确认润滑油系统运行正常（如有），联锁，仪表等正常,。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,泵的试车,泵,。,3,、确认密封油系统正常（如有）,确认密封油符合技术文件要求，密封油系统油位正常。,确认密封油系统各阀门都处于正确位置。排放、安全阀、冷却水投用。,4,、确认电气电机方面正常,确认电气已完成送电前的检查和试验。,电动,/,空转电机，检查电机旋向、完成电机空载试验（如需）。,5,、确认电机、泵已完成找正,按照技术要求完成电机与泵的找正。,找正完毕后装上联轴器。,6,，确认泵上下游系统正常,检查泵的上下游系统具备试车条件，能够满足试车需要,检查进、出口阀开关位置是否正确。（具体要看泵的类型，不同类型的泵有不同要求）,按照要求灌泵，排气等。检查有无泄漏。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,泵的试车,泵,。,7,、做好其它准备工作,清除泵周围一切杂物，清理好现场。,准备好必要的接油设施，如接油盒等。,试车设备周围拉警戒线，留出安全空间，准备好必要的消防和救护器材等（如需）。,准备好必要的测振、测温设备和记录纸，听诊器等。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,泵的启动,泵,。,泵启动前，要对泵进行盘车，,盘车两周，注意泵内有无异常声音，转动是否轻便。盘车后随即装好联轴器防护罩。,离心泵应先开进口阀门，关闭出口阀门后再启动，待泵出口压力稳定后，缓慢打开出口阀门调节流量，在关闭出口阀门的条件下，泵连续运转时间不应过长。,往复泵、齿轮泵、螺杆泵等容积式泵启动时，必须先开启进、出口阀门。,输送化工介质进行试运转的泵、其充液、置换、排气等要求应按技术文件的规定执行。,蒸汽往复泵试运转时，应按下述规定升压：无负荷,(,出口阀门全开,),运转应不少于,15min,；正常后，在工作压力的,1,4,、,1,2,、,3,4,的条件下分段运转，各段运转时间均应不少于,0.5,小时后，在工作压力下应连续运转,4,小时以上。在前一压力级试运转未合格前，不应进行后一压力级的运转。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,泵的启动,泵,计量泵应进行流量测定。流量可以调节的计量泵，其调节机构必须动作灵活、准确。可连续调节流量的计量泵，宜分别在指示流量为额定流量的,1,4,、,1,2,、,3,4,和额定流量下测定其实际流量。在高温条件下试车，应在试运转前进行泵体预热，泵体表面与有工作介质的进口工艺管线的温差应不大于,40,。泵体预热时，温度应均匀上升，每小时温升不得大于,50,。预热时，每隔,lOmin,盘车半圈，温度超过,150,时，每隔,5min,盘车半圈，检查泵体机座滑动端螺栓处的轴向膨胀间隙，开启入口阀和放空阀门，排出泵内气体，预热到规定温度后，再关好放空阀门。然后按一般程序试车。,在低温介质中试运转的低温泵，要先做到预冷前打开旁通管路，按工艺要求对管道和泵内腔进行除湿处理。对泵体预冷的冷却速度每小时不得大于,30,，预冷时，应全部打开放空阀门，预冷到规定的运转温度后，再将放空阀门关闭。然后按一般程序试车。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,泵的启动,泵,脆性材料制造的泵在试车过程中，应防止骤冷和骤热，不允许有高于,50,温差的冷热突变。,蒸汽泵的汽缸在试车时，应用蒸汽进行暖缸，并及时排净冷凝水。应运行平稳，机构动作应灵活、准确。各润滑点的润滑油温度、密封液和冷却水的温度，不得超过技术文件的规定。泵体管道应达到无泄漏要求，填料密封可根据输送介质粘度的不同，允许有,5,20,滴,min,的均匀泄漏，机械密封在试车中不允许有泄漏。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,泵的停止,泵,1,、离心泵停车时应先逐渐关闭排出管路阀门，切断电源。待泵冷却后，再关闭各冷却系统及封油的管路，将泵内液体和冷却水排尽并清洗干净，防止冻裂和粘连。,2,、往复泵等容积泵的停车即切断电源，停止电机运行，然后关闭进出口管道阀门。,3,、高温泵在高温条件下试车时，停车后应每隔,20,30min,盘车半圈，直至泵体温度降到,50,为止。蒸汽泵停车后应放净汽缸内的冷凝水，并按规定做好防冻保温工作。,4,、遇有下列情况之一者，应紧急停车处理：,1),泵内发出异常声响和振动突然加剧；,2),轴承温度突然上升超过规定标准；,3),泵流量突然下降；,4),电流超过额定值持续不降。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,注意事项,泵,1),离心泵停泵应先关闭出口阀，以防逆止阀失灵致使出水管压力水倒灌进泵内，引起叶轮反转，造成泵损坏。,(2),停泵时如果惯性小，即断电后泵很快就停下来，说明泵内有摩卡或偏心现象。离心泵的启动、运行、停止三个步骤都很重要，但最重要还是出口阀的调整。出口阀调整的工作点越接近泵的设计点越好，这样可使实际流动状态与理论设计接近吻合，泵的运行效率高，节约资源。因为泵的高效点都在设计点或设计点附近，当然最终还是要以电流不超载为前提。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,巡回检查,泵,运行期间，主要是巡回检查，检查的内容有四个方面：,1,、轴承的检查,(1),检查轴承温度，轴承温度一般不超过,75,。,(2),检查油质，轴承室不能进水、进杂质，油质不能乳化或变黑。,(3),检查油位，滚动轴承稀油润滑时，油面应不低于油标中心线。,(4),检查是否有异音，滚动轴承损坏时一般会出现异常声音。,2,、真空表、压力表、电流表读数是否正常,(1),真空表指针不能摆动过大，过大可能使泵入口发生汽化，另外真空表读书也不能过高，过高可能是入口阀堵塞，卡住或吸水池水位降低等。,(2),出口压力表读数过低，可能是密封环、导叶套严重磨损。定、转子间隙过大，或者是出口阀开启太大，流量大、扬程低。,(3),电流表读数过大，可能是流量大，或者是定、转子之间产生摩擦。,内蒙古中煤蒙大新能源化工有限公司,二、,。,。,巡回检查,泵,3,、泵机组是否产生较大的振动，造成振动的原因有：,(1),水泵和电机轴心线不对中。,(2),水泵或电机底脚螺栓松动，或者基础不牢。,(3),转子质量不平衡。,(4),泵在小流量运行，产生径向力、回流、气蚀。,4,、密封工作是否正常,(1,机械密封、填料密封，正常运行时滴漏应在正常范围内。,(2),有冷却水装置的，要检查水流是否正常。泵本体及管线密封处无泄漏。,内蒙古中煤蒙大新能源化工有限公司,二,见附件,泵常见故障、原因及处理方法,泵,谢 谢,
