建筑制图与cad(12).pptx

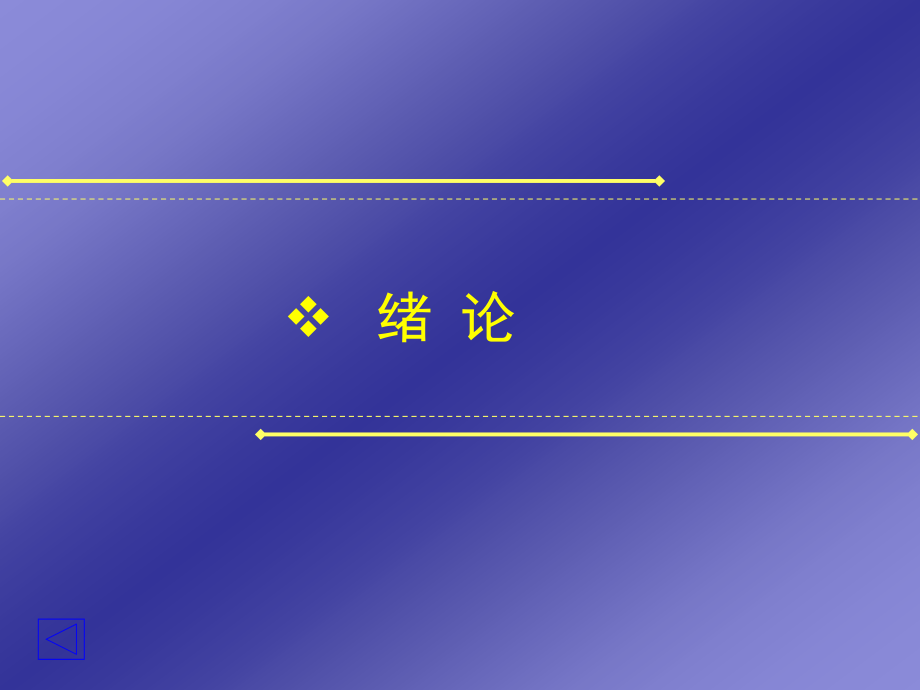

单击以编辑母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,绪 论,二、本课程的内容和要求,一、本课程的性质和任务,三、本课程的特点和学习方法,1.,图是用点、线、符号、文字和数字描述机械和建筑物等空间物体的形状、大小、位置和特性的表达形式。,2.工程制图:,在建造厂房、住宅、公路，或是制造汽车、轮船、飞机时，都离不开图样。图样可以对工程对象进行完整而明确的描述和说明，是施工或制造的依据，因而是工程上重要的必不可少的技术文件。,建筑图样是根据投影原理以及有关的标准和规定，表示建筑工程中物体的形状、大小和结构的图，又称建筑工程图。在图样中，除了用线条表达物体形状外，还要应用国家制图标准规定的一些表达方法和符号，注以必要的尺寸数字和文字，使得图样更能完善、明确和清晰地表达出物体的形状、大小和位置，以及一些其它的说明，例如物体的名称、材料的种类和规格、生产和检验的方法等。图样是按照国家或部门有关标准的统一规定而绘制的，是“工程界的技术语言”。它是工程技术人员用来表达设计构思、进行技术交流的重要工具。由于图样在工程技术上的重要性，工程技术人员必须具备绘制和阅读工程图样的能力。学习建筑工程制图，可以为绘制和阅读工程图样打下坚实的基础。,建筑制图的学习方法,建筑制图的任务主要是培养绘制和阅读建筑工程图样的基本能力。要在下列几个方面进行训练:1正确使用绘图仪器和工具，掌握绘图技巧;2熟悉并能适当地运用各种表达物体形状和大小的方法;3学会凭观察估计物体各部分的比例，绘制草图的基本技能;4熟悉有关的制图标准及各种规定画法和简化画法的内容及其应用;5掌握有关专业工程图样的主要内容及其特点;6培养利用计算机绘制图形的基本能力。在学习过程中，还应注意培养和发展关于物体的三维形状与相关位置的空间逻辑思维和形象思维能力。,第一章,制图的基本知识,目 录,1,2,3,3,第 二 节 绘图工具和仪器介绍,第 三 节 几何作图,第 一 节 国家标准的有关规定,第 一 节,国家标准技术制图的有关规定,制图标准,意义,：,分类,：,常用制图标准,制图标准,是对图纸的各个项目在表达上的严格而统一的规定，使不同岗位的工程人员对工程图的各项内容有完全一致的理解。,国家标准（GB）、部颁标准、,国际标准（ISO）,常用制图标准,房屋建筑制图统一标准GB/T 500012001,总图制图标准GB/T 501032001,建筑制图标准GB/T 501042001,建筑结构制图标准GB/T 501052001,给水排水制图标准GB/T 501062001,采暖通风与空气调节制图标准GB/T 501142001,1.图纸幅面及图框尺寸,幅面,尺寸,A0,A1,A2,A3,A4,b,8411189,594841,420594,297420,210297,c,10,5,a,25,一、图幅及格式,2图纸标题栏及会签栏,名 称,线 型,线宽,一般用途,粗实线,b,可见线,剖面线中被剖到的轮廓线、结构图中的钢筋线、建筑物或构筑物的外形轮廓线、剖切位置线、地面线、详图符号圆圈、图纸的图框线、新设计的给水管线等,中实线,0.5b,可见线,剖面图中未被剖到但仍能看到而需要画出的轮廓线、标注尺寸的尺寸起止45短线、原有的各种给水管 线或循环水管线,细实线,0.25b,尺寸界线、尺寸线、材料图例线、索引符号的圆圈、引出线、标高符号线、重合断面的轮廓线、较小图形的中心线等,粗虚线,b,新建的各种给水排水管道线，总平面图或运输图中 的地下建筑物或地下的构筑物,中虚线,0.5b,需要画出的看不见的轮廓线、建筑平面图中运输装置的外轮廓线、原有的排水线、拟扩建的建筑工程轮廓线、建筑平面中的梁、装饰平面布置图中的吊柜等,细虚线,0.25b,不可见轮廓线、图例线等,二、图线,粗单点,长画线,b,结构图中梁或构架的位置线、平面图中起重运输装置的轨道线、其他特殊构件的位置指示线等,中单点,长画线,0.5b,见各有关专业制图标准,细单点,长画线,0.25b,中心线、对称线、定位轴线等,粗双点,长画线,b,预应力钢筋线等,中双点,长画线,0.5b,见有关专业制图标准,细双点,长画线,0.25b,假想轮廓线、成型以前的原始轮廓线,折断线,0.25b,不画出图样全部时的断开界线,波浪线,0.25b,不画出图样全部时的断开界线，构造层次的断开界线,长仿宋字高宽比示例,三、字体,四、比例,(a)缩小比例 (b)原值比例 (c)放大比例,五、尺寸标注的基本原则,尺寸标注的四要素,2、,尺寸线,3、,起止符号,4、,尺寸数字,尺寸的组成,：,1、,尺寸界线,尺寸数字,尺寸界线,尺寸界线：,细实线绘制，引出端有2mm以上的间隙，另一端超出尺寸线约23mm。,尺,寸,界,线,尺寸线：用细实线绘制,尺寸线,尺寸线,起止符号,：中粗线绘制的斜短线，其倾斜方向应与尺寸界线成顺时针45角，长度宜为23mm。,起止符号,尺寸数字：,图上标注的尺寸数字，表示物体的真实大小，与画图用的比例无关。尺寸的单位，对于线性尺寸除标高及总平面图以米为单位外，其余均为毫米，并且在数字后面不写出来。,尺寸数字字头方向为读数方向,注意尺寸数字的注写位置,写尺寸数字处与其它图线断开,第 二 节,绘 图 工 具 和 仪,器,介,绍,1.图板,绘图时用胶带纸将图纸固定在图板的适当位置,2.丁字尺,丁字尺由尺头和尺身组成。尺头较短固定在尺身的左端，其内侧边与尺身上方的工作边垂直。沿尺身的工作边可画出水平线。还可与三角板配合使用。,3.三角板,三角板由一块45,的等腰直角三角形和一块30,、60,的直角三角形组成。可画出任意斜线的水平线和垂直线。,4.铅笔,绘图铅笔的铅芯有软硬之分，软（B）、硬（H）、中性（HB）三种。,用HB或B画粗实线，铅芯较短，削磨成四棱柱形。,用2H画细实线，用H写字画箭头，应削成较长铅芯，且磨成锥状。,5.分规、圆规,分规用来量取线段、等分线段和截取尺寸等。,量取线段,等分线段,截取尺寸,圆规用于画圆弧和圆，它的固定腿上装有钢针，钢针的两端形状不同，带有台阶的一端用于画圆弧和圆，将针尖全部扎入图板，台阶接触纸面。具有肘关节的腿用来插铅笔。,画圆,画大圆,6.曲线板及使用,第 三 节,几 何 作 图,1.,等分已知线段,A,B,例：三等分已知线段AB。,C,1,2,3,过端点A作任一直线AC,用分规以任意的长度在AC上截 取三等分得1、2、3点,连接3B,过1、2点作3B的平行线交AB于,1,、,2,即得三等分点,1,2,2.,等分圆周作多边形,(1),三等分圆周和作正三角形,A,B,C,丁字尺,(2)六等分圆周和作正六边形,(3)五等分圆周和作正五边形,(4)任意等分圆周和作正n边形（如正七边形）,3.圆弧连接,圆弧连接的基本作图原理：,与已知直线相切的圆弧（半径为R）圆心轨迹是一条直线，该直线与已知直线平行，且距离为R。从求出的圆心向已知直线作垂直线，垂足就是切点K。,R,R,圆心轨迹,已知直线,K,与已知圆弧（O,1,为圆心，R,1,为半径）相切的圆弧（R为半径）圆心轨迹为已知圆弧的同心圆，该圆的半径R,x,，要根据相切情况而定，当两圆外切时，R,x,=R,1,+R。,当两圆内切时，R,x,=|R,1,-R|。其切点K在两圆的连心线与圆弧的交点处。,R,R,1,R+R,1,已知圆弧,圆心轨迹,K,R,1,R,R,1,-R,K,已知圆弧,圆心轨迹,外切,内切,(1)两直线间的圆弧连接,已知相交两直线AB,CD,和半径R(用 圆 弧 连 接 锐 角 或 钝 角）,作与已知两边分别相距为 R 的平行线，交点即为连接弧圆心；,过 O 点分别向已知角两边作垂线，垂足 T1，T2 即为切点；,以 O 为圆心，R 为半径在两切点 T1，T2 之间画连接圆弧，,即 为所求。,(2)圆弧与相交二直线连接,(3)直线和圆弧间的圆弧连接,(4)作圆弧与两已知圆弧内切连接,(5)作圆弧与两已知圆弧外切连接,(6)作圆弧与一已知圆弧外切与另一已知圆弧内切连接,4.椭圆的画法,(1)同心圆法的画法,(2),四心圆弧法近似椭圆,5.,平面图形的分析和画法,(1),平面图形的尺寸分析,定形尺寸,如15、R12、R15、20,定位尺寸,如8、75等均为定位尺寸,8,15,75,30,20,5,R15,R12,R10,R50,(2)平面图形的线段分析,已知弧,8,15,75,30,20,5,R15,R10,中间弧,R50,连接圆弧,R12,(3)平面图形的作图步骤,画作图基准,画已知线段,T,1,O,2,R40,50,画中间线段,T,2,O,1,画连接线段,R27,R62,O,3,O,4,(4),平面图形的尺寸标注,确定尺寸基准：在水平方向和铅垂方向各,选一条直线作为尺寸基准。,确定图形中各线段的性质，确定出已知线,段、中间线段和连接线段。,按确定的已知线段、中间线段和连接线段的,顺序逐个标注出各线段的定形和定位尺寸。,小 结,1了解国家标准的有关规定。,2掌握绘图工具的使用方法。,3,掌握,等分圆、正多边形、椭圆的作图方法。,4,掌握,圆弧连接的作图,方法,，正确标注平面,图形的尺寸。,9,、静夜四无邻，荒居旧业贫。,11月-25,11月-25,Monday,November 3,2025,10,、雨中黄叶树，灯下白头人。,09:53:38,09:53:38,09:53,11/3/2025 9:53:38 AM,11,、以我独沈久，愧君相见频。,11月-25,09:53:38,09:53,Nov-25,03-Nov-25,12,、故人江海别，几度隔山川。,09:53:38,09:53:38,09:53,Monday,November 3,2025,13,、乍见翻疑梦，相悲各问年。,11月-25,11月-25,09:53:38,09:53:38,November 3,2025,14,、他乡生白发，旧国见青山。,03 十一月 2025,9:53:38 上午,09:53:38,11月-25,15,、比不了得就不比，得不到的就不要。,。,十一月 25,9:53 上午,11月-25,09:53,November 3,2025,16,、行动出成果，工作出财富。,2025/11/3 周一 9:53:38,09:53:38,03 November 2025,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,9:53:38 上午,9:53 上午,09:53:38,11月-25,9,、没有失败，只有暂时停止成功！。,11月-25,11月-25,Monday,November 3,2025,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,09:53:38,09:53:38,09:53,11/3/2025 9:53:38 AM,11,、成功就是日复一日那一点点小小努力的积累。,11月-25,09:53:38,09:53,Nov-25,03-Nov-25,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,09:53:38,09:53:38,09:53,Monday,November 3,2025,13,、不知香积寺，数里入云峰。,11月-25,11月-25,09:53:38,09:53:38,November 3,2025,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,03 十一月 2025,9:53:38 上午,09:53:38,11月-25,15,、楚塞三湘接，荆门九派通。,。,十一月 25,9:53 上午,11月-25,09:53,November 3,2025,16,、少年十五二十时，步行夺得胡马骑。,2025/11/3 周一 9:53:38,09:53:38,03 November 2025,17,、空山新雨后，天气晚来秋。,9:53:38 上午,9:53 上午,09:53:38,11月-25,9,、杨柳散和风，青山澹吾虑。,11月-25,11月-25,Monday,November 3,2025,10,、阅读一切好书如同和过去最杰出的人谈话。,09:53:38,09:53:38,09:53,11/3/2025 9:53:38 AM,11,、越是没有本领的就越加自命不凡。,11月-25,09:53:38,09:53,Nov-25,03-Nov-25,12,、越是无能的人，越喜欢挑剔别人的错儿。,09:53:38,09:53:38,09:53,Monday,November 3,2025,13,、知人者智，自知者明。胜人者有力，自胜者强。,11月-25,11月-25,09:53:39,09:53:39,November 3,2025,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,03 十一月 2025,9:53:39 上午,09:53:39,11月-25,15,、最具挑战性的挑战莫过于提升自我。,十一月 25,9:53 上午,11月-25,09:53,November 3,2025,16,、业余生活要有意义，不要越轨。,2025/11/3 周一 9:53:39,09:53:39,03 November 2025,17,、一个人即使已登上顶峰，也仍要自强不息。,9:53:39 上午,9:53 上午,09:53:39,11月-25,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
