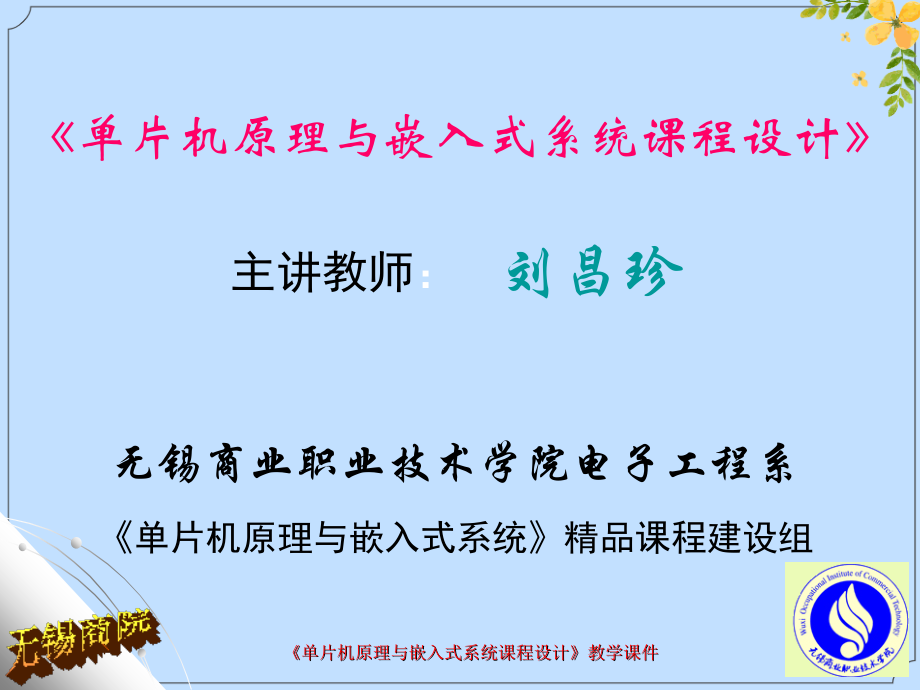

,单片机原理与嵌入式系统课程设计教学课件,无锡商院,单片机原理与嵌入式系统课程设计,主讲教师,：,刘昌珍,无锡商业职业技术学院电子工程系,单片机原理与嵌入式系统精品课程建设组,单片机原理与嵌入式系统课程设计授课计划,星期一上午 讲解课程设计要求，电路原理讲解，元器件发放,星期一下午 最小系统硬件焊接装配,星期二上午 单片机最小系统编程及调试,星期二下午 个人选项讲解编程及调试,星期三上午 课程设计报告讲解个人选项程序调试,星期四上午 个人选项程序调试课程设计，撰写课程设计报告,星期四下午 个人选项程序调试课程设计，撰写课程设计报告,星期五上午 个人选项程序调试课程设计，撰写课程设计报告,星期五下午 提问和打分,星期一上午 授课内容,讲解单片机原理与嵌入式系统课程设计内容,讲解单片机原理与嵌入式系统课程设计电路原理,元件发放,单片机原理与嵌入式系统课程设计内容,1、课题分析理解,2、最小系统硬件安装调试,3、最小系统程序编写及调试、,4、个人选项硬件安装、,5、个人选项程序编写调试、,6、撰写课程设计论文,一、课题分析理解,1.1 单片机课程设计思想,1、以单片机硬件和软件设计为基础，并以简单单片机设计和制作为学习目的。,2、在单片机最小系统板上可进行自主开发实训课题。,3、用已有软硬件调试手段完成课程设计课题。,1.2 课程设计课题(个人选项),温度测量与显示,直流电机转速测量,RS232通信设计,红外报警器设计,1.3 单片机课程设计硬件系统的结构和原理,单片机课程设计硬件系统的硬件结构,1、最小系统的CPU采用AT89S52,单片机,2、单片机输入接口电路（键盘电,路）,3、单片机输出接口电路（共阳极,数码管组）,4、音频放大电路,5、Easy Isp 编程器,6、印制板,单片机最小系统硬件原理图,单片机最小系统,AT89S52单片机引脚,AT89S52,单片机40脚,Vcc,GND 2,XTAL1,XTAL2 2,RESET 1,EA/Vpp 1,ALE/PROG 1,PSEN 1,P0.0P0.7 8 P1.0P1.7 8 P2.0P2.7 8 P3.0P3.7 8,Vcc,GND:正电源端与接地端(+5V/3.3V/2.7V),AT89S52,单片机的,时钟电路:,XTAL1,XTAL2:,片内振荡电路输入/输出端,20pf,11.0592MHz（Atmel89S52）,XTAL1,XTAL2,通常外接一个晶振两个电容,20pf,振荡器频率:,AT89S52,单片机的,电源端:,引脚号:,18脚、19脚,1、最小系统的CPU采用AT89S52单片机,建议按照元器件的高矮顺序依次焊接，也即先焊矮的元器件，再焊接高的元器件。,2、单片机输入接口电路（键盘电路）,直流电机转速测量,Vcc,GND 2,检查各按键是否能正常按下，是否连接正确；,2、AT89S52单片机输入接口电路（键盘电路）,而机械抖动的时间至少是毫秒级，对计算机而言，这已是一个“漫长”的时间了。,PSEN 1,当开关K未被按下时，P3x输入为高电平，K闭合后，P3x输入为低电平。,单片机原理与嵌入式系统课程设计内容,直流电机转速测量,元器件安装后应按照参考电路元器件的型号、容量以及电路原理图来检查是否正确。,单片机最小系统硬件原理图,分为断电调试的上电调试,+5V,22uF,4K,Vcc,RST,GND,上电复位,22uF,4K,Vcc,RST,GND,手动&上电复位,+5V,复位电路：,RESET:复位端（正脉冲有效，宽度,8 mS）,2、AT89S52单片机输入接口电路（键盘电路）,当开关,K,未被按下时，,P3x输,入为高电平，,K,闭合后，,P3x,输入为低电平。由于按键是机械触点，当机械触点断开、闭合时会有抖动，,KEY,输入端的波形如下图所示。而机械抖动的时间至少是毫秒级，对计算机而言，这已是一个“漫长”的时间了,。,3、,单片机输出接口电路（共阳极数码管组）,段码ah端联接在P0口,（P0.0P0.7),位码(COM端）a1a8,4、音频放大电路,音频放大电路由放大三接管、蜂呜器SPEAKER、限流电阻组成，,当P3.3为低时，SPEAKER发声，声音脉宽不同发出的声音不同。,5、Easy Isp 编程器（简易在系统编程器）,ISP-是,in-system programming 在系统编程,，这是一种新型flash串行编程方式。,无需将存储芯片（如EPROM）从嵌入式设备上取出就能对其进行编程的过程,AT89S52的I/O口P1.5,P1.6,P1.7和RST四个引脚联接微机的25芯并口插头。,拨盘开关S1右端为“ON”左端为“OFF”编程时把S1打到“ON”,6、印制板（双面PCB板）,课程小结,1、最小系统的CPU采用AT89S52,单片机,2、单片机输入接口电路（键盘电,路）,3、单片机输出接口电路（共阳极,数码管组）,4、音频放大电路,5、Easy Isp 编程器,6、印制板,星期一下午 授课内容,最小系统硬件焊接装配,最小系统硬件调试,装配完成检查,2、了解元器件,3、最小系统的安装,安装最小系统电路前应先测试所有元器件，以保证所用元器件都合格。安装时为使实物焊接美观,建议按照元器件的高矮顺序依次焊接，也即先焊矮的元器件，再焊接高的元器件。,集成块插座应按照印制板图画的缺口方向安装,（集成芯片暂不安装，待硬件调试中脱机检查确定无误后按联机调试顺序插入）,焊接有极性的元件时,注意不要装反,如电解电容,发光二极管等。,元器件安装后应按照参考电路元器件的型号、容量以及电路原理图来检查是否正确。,2）上电调试,在电源插孔插上电源后,在AT89S51（U1）芯片集成块插座上 第40脚接万用表正端、20引脚接万用表负端，测得电压为+5V，同样，74HC373（U3）第20脚接万用表正端、10引脚接万用表负端，测得电压为+5V表示电源电压正确。,关闭电源，在U1上插入AT89S51集成块，上电后用示波器查看：U1：18脚是否有振荡信号，按复位键后U1：9脚是否有复位信号，如不正确应检查振荡电路和复位电路。,注意：集成块插入时一定要看清缺口方向，切莫插反。否则会烧毁集成芯片！,5、装配完成检查修整,装配完成后要看一下板子底面元件引脚不要留得太长，剪短一点避免引脚短路一起。,检查焊点是否有装错、漏装、虚焊、漏焊、搭焊每、焊料过多或过少。如有这些问题可以修整一下。,本次课小结,最小系统硬件焊接装配,焊接装配注意点,最小系统硬件调试,分为断电调试的上电调试,装配完成检查,装错、漏装、虚焊、漏焊、搭焊每焊料过多或过少,OVER!,
