GPX2000IV-FIII型双面ODF产品介绍.ppt

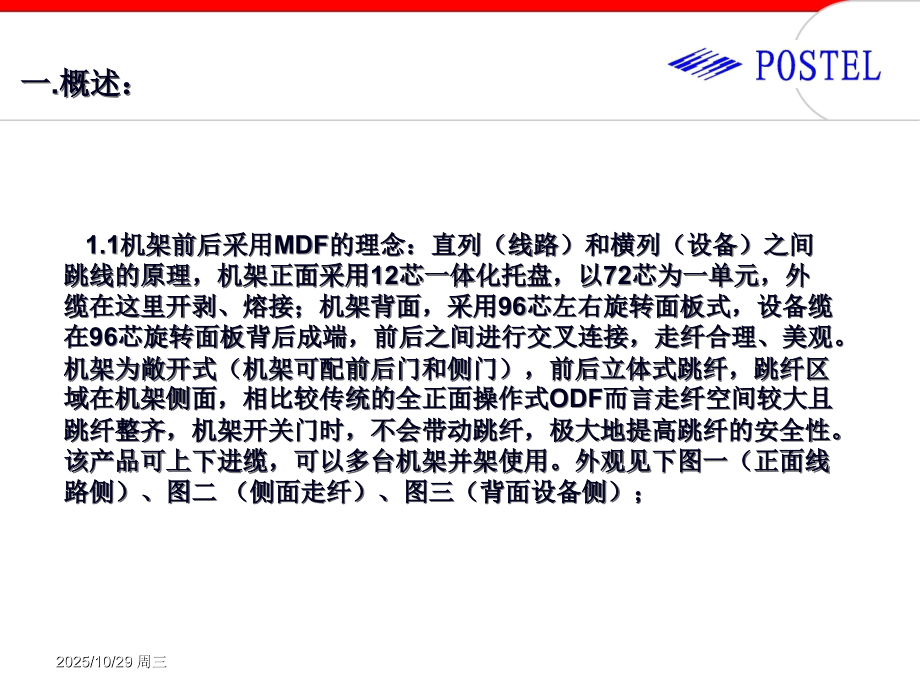

*,*,GPX2000IV-FIII,双面,ODF,产品介绍,2025/10/29 周三,一,.,概述：,1.1,机架前后采用,MDF,的理念：直列（线路）和横列（设备）之间跳线的原理，机架正面采用,12,芯一体化托盘，以,72,芯为一单元，外缆在这里开剥、熔接；机架背面，采用,96,芯左右旋转面板式，设备缆在,96,芯旋转面板背后成端，前后之间进行交叉连接，走纤合理、美观。机架为敞开式（机架可配前后门和侧门），前后立体式跳纤，跳纤区域在机架侧面，相比较传统的全正面操作式,ODF,而言走纤空间较大且跳纤整齐，机架开关门时，不会带动跳纤，极大地提高跳纤的安全性。该产品可上下进缆，可以多台机架并架使用。外观见下图一（正面线路侧）、图二（侧面走纤）、图三（背面设备侧）；,2025/10/29 周三,二,.,外观图：,图一,图二,外形尺寸：,2600X800X600,前后左右完全敞开式,也可加门成封闭式,线路侧,72,芯单元,线路侧,72,芯单元,图三,侧面走纤,光缆固定装置,架间水平走线槽,三,.,机柜配置及容量：,2025/10/29 周三,四,.,机架安装：,机架底座安装尺寸见下图：机架用,4,个,M10,100,膨胀螺钉通过底座固定在地面上，安装时，首先要拆下底座上的水平走线槽，露出底座上的安装孔，安装孔为,4,个,1425,的椭圆孔，机架固定后，再将底座上水平走线槽安装好。其安装孔位置如图四所示。,图四,2025/10/29 周三,五,.,系统接地安装：,5.1,机柜防护接地由底框或顶框的接地螺柱引至地线铜排，其中接地线的截面积,不小于,35m,见图五；,5.2,机柜的高压防护系统由光缆固定板、喉扣、接地柱、接地线、接地铜排组成见下图六；,5.2.1,光缆的加强芯串与接地柱用,M4,螺钉固定紧；,5.2.2,光缆固定板上连一根接地线到机房铜排，接地线截面不小于,35m,；,5.2.3,架内及架与架之间的光缆固定装置用接地线串联，其中导线的截面积大于,6m,；,注意：机柜的防护接地和机柜高压防护接地系统都必须做；,图五,SC35-6,接线鼻子,接地线,35m,接地螺柱,2025/10/29 周三,外光缆,接地线,35m,SC35-6,接线鼻子,喉扣,光缆固定板,加强芯,接地柱,接地线,6m,图六,五,.,系统接地安装：,六,.,外览引入机柜及熔接：,2025/10/29 周三,6.1,外缆引入及固图六，外缆 先固定在右边的光缆固定板最里面的扣上；,六,.,外览引入机柜及熔接：,2025/10/29 周三,6.2,外缆从机架线路侧的顶部光缆进入口引入柜体，,上进缆先熔接最下面一个托盘，下进缆先熔接最上面一个托盘,见图,六,.,外览引入机柜及熔接：,6.3,光缆开剥长度为,L+1.3m,，,L,为光缆开剥固定处到（距离最远的）熔接托盘的距离即裸纤保护套管的长度，将裸纤清理干净，套上裸纤保护套管见图,2025/10/29 周三,2025/10/29 周三,六,.,外览引入机柜及熔接：,6.4,将,热缩后的套管逐个放置于固定槽中,，然后处理两侧余纤，这样有利于保护光纤 接点，见下图七；,图七,2025/10/29 周三,6.5,根据,实际情况采用多种图形盘纤。按余纤的长度和预留空间大小，顺势自然盘绕，不能生拉硬拽，应灵活地采用圆、椭圆、,“,”,形等多种图行盘纤，尽可能最大限度利用预留空间和有效降低因盘纤带来的附加损耗，见图八,六,.,外览引入机柜及熔接：,图八,2025/10/29 周三,七,.,设备览引入机柜及成端：,设备尾缆,7.1,设备尾缆从机柜顶部引入见图,图九,2025/10/29 周三,七,.,设备览引入机柜及成端：,图十一,面板正面走纤意图,面板背面走纤图,图十,图十一,7.2,设备缆在面板背面成端，正面通过尾纤跳到线路侧，见图十、十一,2025/10/29 周三,八,.,架内前后跳纤示意图：,8.1,跳纤长度选用结合我公司提供的跳纤定长软件，跳接时从设备侧向线路侧，侧面线环和长跳纤轮对应于设备每个单元框，架内前后跳纤是从水平走线槽的内线环经过侧面线环长跳纤轮到相应的设备侧，整体采用,W,型跳接方式见图十二，纤的余长放在线路中的线环大环口内，线路中线环布纤见图十三；,设备,侧,线路侧,图十二,侧面线环,大环口,小环口,长跳纤轮,标识袋,每,72,芯单元下配有一个路由标记袋,图十三,2025/10/29 周三,八,.,架内设备与设备跳纤示意图：,设备,跳纤轮,图十四,8.1,架内设备跳纤见图十四，多余尾纤存储到设备跳纤轮；,2025/10/29 周三,九,.,架内线路与线路跳纤示意图：,9.1,架内线路跳纤见图十五，多余尾纤长放在大环口内；,图十五,2025/10/29 周三,十,.,并架设备与设备跳纤示意图：,10.1,架内线路跳纤见图十六，多余尾纤长放在设备跳纤轮，设备下水平走线槽是提供并架跳纤用的；,图十六,水平走线槽,2025/10/29 周三,十一,.,并架线路与线路跳纤示意图：,图十七,11.1,并架线路与线路跳纤见图十七，多余尾纤长放在线路大环口内，设备下水平走线槽是提供并架跳纤用的；,2025/10/29 周三,十二,.,并架设备与线路跳纤示意图：,图十八,12.1,并架线路与设备跳纤见图十八，多余尾纤长放在线路大环口，设备下水平走线槽是提供并架跳纤用的；,
