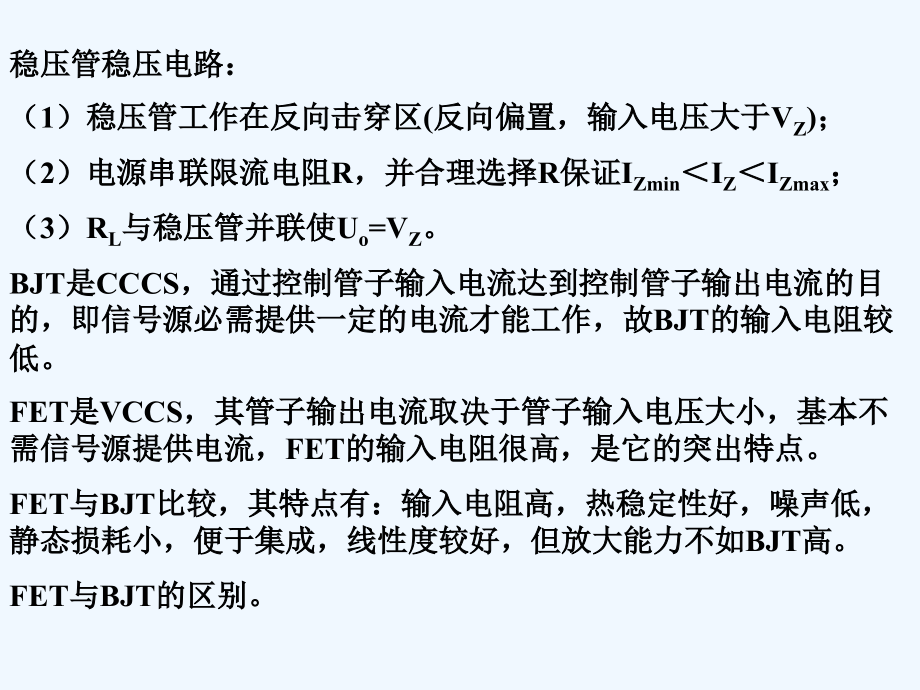

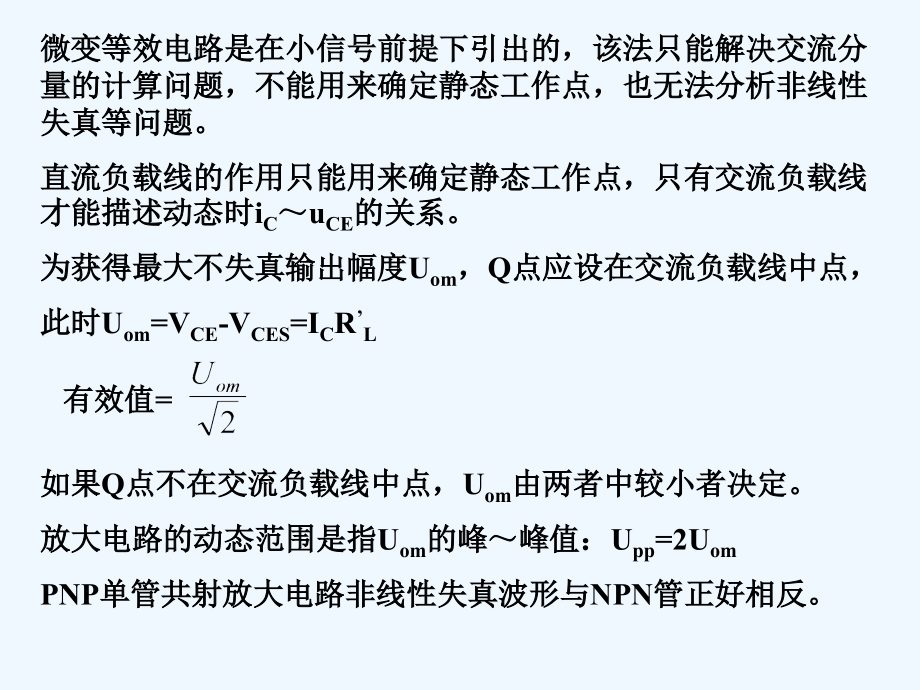

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,稳压管稳压电路：,（1）稳压管工作在反向击穿区(反向偏置，输入电压大于V,Z,)；,（2）电源串联限流电阻R，并合理选择R保证I,Zmin,I,Z,I,Zmax,；,（3）R,L,与稳压管并联使U,o,=V,Z,。,BJT是CCCS，通过控制管子输入电流达到控制管子输出电流的目的，即信号源必需提供一定的电流才能工作，故BJT的输入电阻较低。,FET是VCCS，其管子输出电流取决于管子输入电压大小，基本不需信号源提供电流，FET的输入电阻很高，是它的突出特点。,FET与BJT比较，其特点有：输入电阻高，热稳定性好，噪声低，静态损耗小，便于集成，线性度较好，但放大能力不如BJT高。,FET与BJT的区别。,微变等效电路是在小信号前提下引出的，该法只能解决交流分量的计算问题，不能用来确定静态工作点，也无法分析非线性失真等问题。,直流负载线的作用只能用来确定静态工作点，只有交流负载线才能描述动态时i,C,u,CE,的关系。,为获得最大不失真输出幅度U,om,，Q点应设在交流负载线中点，,此时U,om,=V,CE,-V,CES,=I,C,R,L,有效值=,如果Q点不在交流负载线中点，U,om,由两者中较小者决定。,放大电路的动态范围是指U,om,的峰峰值：U,pp,=2U,om,PNP单管共射放大电路非线性失真波形与NPN管正好相反。,任何放大电路都是一个交、直流共存的电路。,静态是放大电路不加输入信号时的工作状态。它是保证三极管正常放大的基础，静态时电路各处电压、电流均是直流量。,静态分析是确定I,B,、I,C,、U,CE,值。可由估算法或图解法确定。,动态是指接入输入信号后的工作状态。此时交、直流共存于同一电路。,分析交流依据的电路是交流通路。,在输入信号足够小，且Q点设置在管子特性曲线的线性区时，可将管子用其线性模型替代，形成微变等效电路，将放大电路转化为线性电路分析。,微变等效电路不能用来计算直流量，但微变等效电路参数是在Q处求出的，是与静态值有关的。,利用微变等效电路法分析放大电路步骤,1、确定静态工作点（直流分析）；,2、求出静态工作点处的微变等效电路参数和r,be,；,3、画出交流通路和微变等效电路；,4、根据A,u,、R,i,、R,o,定义，列出等效电路输入、输出回路方程并求解。,在大多数情况下，用微变等效电路法计算，对工程带来的误差很小，可达到满意的精确程度。,放大电路的多项指标均与Q点位置密切相关。,造成Q点不稳的主要原因是BJT特性参数（、I,CBO,、U,BE,）随温度变化，使Q点离开原来的数值。,Q点的不稳将使放大电路某些性能发生变化，稳定静态工作点是一个重要问题。分压式偏置电路具有稳定Q点的作用。,一个电路要有正常放大作用，不但电路结构要正确，而且电路参数也要合适。,分压式偏置电路为达到较好的稳定Q点效果，应有：,（1）U,B,=（510）U,BE,（2）I,1,I,2,=I,R,I,B,，即（1+）R,E,R,1,/R,2,R,E,10（R,1,/R,2,）,固定偏置电路不饱和条件是：R,B,R,C,发射极电阻R,e,对电路交流指标的影响：使A,u,降低，R,i,增大。,为了保证A,u,、R,i,大小适中，常把R,e,分成两段，一段并联电容。,BJT在电路中有共e、共c、共b三种组态，分别称为反相电压放大器、电压跟随器、电流跟随器。,射极输出器（共C电路）由于具有输入电阻大，可减小放大电路从信号源吸取的电流，常用在多级放大电路输入级；利用它的输出电阻小带负载能力强的特点，可用作多级放大电路的输出级；也可用作多级放大电路的中间级，以隔离前后级之间的相互影响，这时就叫作缓冲级。,影响放大电路频率响应的因素是电容。,（耦合、旁路电容和管子结电容）,影响低频响应的主要是射极旁路电容，影响高频响应的主要是密勒电容。,工程上，改善低频响应的根本方法是采用直接耦合放大电路，改善高频响应的较好方法是采用共基放大电路。,在计算多级放大电路中单级电压放大倍数时，必须考虑前后级相互影响，常把后级的输入电阻作为前级的负载电阻。,多级放大电路的通频带总比组成它的每一级的通频带要窄。,级数越多，带宽越窄。,没有输出变压器的功率放大电路称为OTL电路，电路输出端所接的大电容会使电路低频端频率响应变差，而且不利于集成化。去掉电容，多加一路直流电源（负），形成OCL电路。,为减小交越失真，在OTL、OCL电路两管基极间加偏置电压。,为提高负反馈效果，,当R,S,小时应引串联负反馈，R,S,越小反馈效果越佳；,当R,S,大时应引并联负反馈，R,S,越大反馈效果越佳。,负反馈对输入、输出电阻的影响都是指反馈环内的输入、输出电阻，并不包括反馈环路以外的电阻（如某些偏置电阻）。,在深度负反馈条件下，闭环增益A,f,基本上等于反馈系数B的倒数，与放大电路开环增益A几乎无关，而B为电阻比值，故A,f,的稳定性较A大大提高。（A,f,为广义增益）,在设计放大电路时，为了提高稳定性，常选用开环电压增益很高的集成运放（满足1+AB1），以便引入深度负反馈。,运放输入级是差放电路，故运放很多参数、基本概念与差放电路相同。,现象：零输入而非零输出。,产生原因：,由电路两边元件参数不对称引起称为失调；,由温度变化引起管参数变化引起称为零点漂移。,输入偏置电流I,IB,、输入失调电流I,IO,与两管基极偏置电流关系：,I,IB,=,（I,B1,+I,B2,）；I,IO,=I,B1,-I,B2,（取绝对值）,虚地是虚短在某些特殊条件下的表现形式,反相输入的运放满足虚地。,
