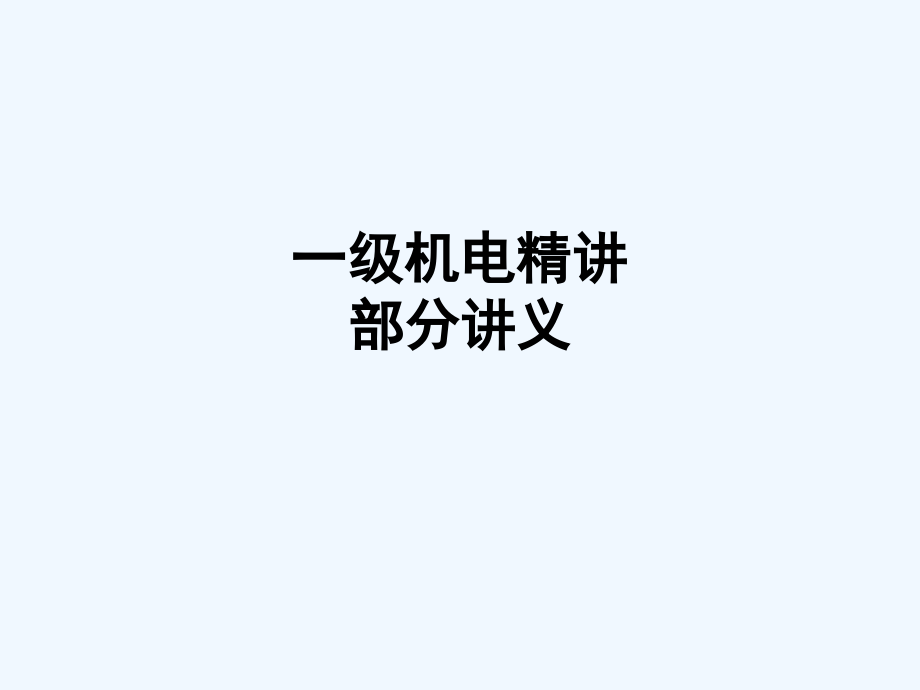

一级机电实务案例精讲.ppt

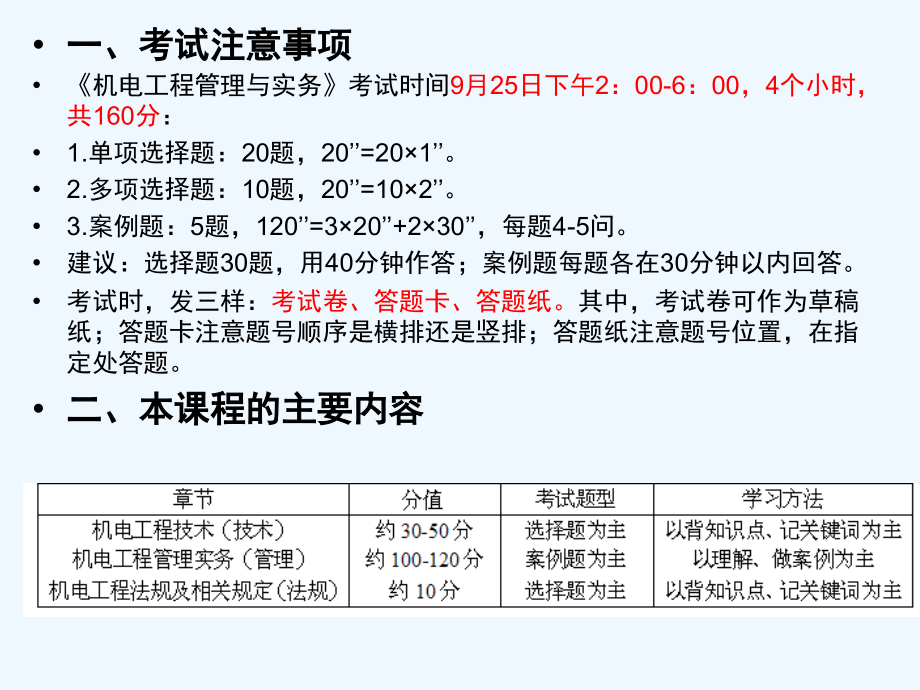

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一级机电精讲部分讲义,一、考试注意事项,机电工程管理与实务考试时间,9月25日下午2：00-6：00，4个小时，共160分,：,1.单项选择题：20题，20=201。,2.多项选择题：10题，20=102。,3.案例题：5题，120=320+230，每题4-5问。,建议：选择题30题，用40分钟作答；案例题每题各在30分钟以内回答。,考试时，发三样：,考试卷、答题卡、答题纸。,其中，考试卷可作为草稿纸；答题卡注意题号顺序是横排还是竖排；答题纸注意题号位置，在指定处答题。,二、本课程的主要内容,三、案例题的题型：,1.简答题：是考试出现较多的一种题型。考查方式：简答、补缺、纠错,如：泵系统试运行前应具备的条件有哪些？,指出试运行前检查并确认的两个条件中存在的不足。,项目部所编制的应急预案缺少哪些内容？,如何控制劳动力成本？,这种题型容易判断所考查的知识点，能否得分取决于有没有记住相关知识点。,2.分析题：是考试出现最多的一种题型，有一定难度。,如：吊篮施工方案应制定哪些安全技术措施和主要的应急预案。,分析索赔的合理性。,泛光照明施工进度计划的编制应考虑哪些因素？,能否得分取决于对题意的把握和分析，对所掌握知识的理解和灵活应用，对答题要点的组织、归纳、分析和文字表达等。容易出现“知识点采不到位”的问题，最关键的是,认真审题，结合背景,。,3.判断分析题：,如：指出消防系统工程验收中不正确之处，正确的消防系统工程验收应如何进行?,指出进度计划中设备吊装顺序不合理之处？说明理由并纠正。,在背景材料给定的条件下，可否让4台原油罐投入使用？说明理由。,这类题关键是要回答准是否正确，如果是否正确回答对了，后面的分析错了，前半部分仍旧是得分的；但如果是否正确回答错了，后半部分是不得分的。,注意：千万不要出现“不完全正确”，“部分不妥”字样，考试没有模菱两可的答案。,回答此类问题的关键：,充分利用背景材料,，分层次的解答问题，并注意问题的问法、问什么答什么。答题要严谨，层次清晰，内容完整，最好指明“对错、理由、正确做法”三个方面。,4.计算题：,主要是关于工期费用的索赔、工程造价、预结算、降低成本等方面。考试时，如果有计算题，一定要记得写出计算过程，注意单位，交卷前再检查一下数字，细心细心再细心。,四、案例题的答题要领：,1、保证有内容可答,先抄背景原话，再展开论述,条理清楚，多列 ,2、保证内容能答到点上,分析案例的步骤是：,问题事件,背景,先看问题，一定要理解问题的含义和考核内容，找出问题的主干词。,看清楚有几个问题，不要漏答，每一个问号都是一个采分点。,带着问题再去审读事件、背景。审读背景不要着急，要吃透背景中的每一句话，这是解答案例题的关键所在。,审题时，对与问题相关的、关键地方用笔画一下，标示出来，作为回答问题时的提示。,答题用词要准确，尽量使用教材中的语言，多用题目中给的专业术语。,3、答题思路：,1）先根据问题的主干词（或主干词的近义词）判断是否考书上的知识点？脑海中找关键词,2）若找不到，在背景资料中找信息点！背景中找关键词,3）做情景假设，结合工程实际。,1H420030 招标投标（熟悉）,一、技术标、商务标的策略，技术标的内容（重点）,1、技术标的策略 P145,2、商务报价的策略P145、P151,3、技术标的编制内容P145,二、对投标人资格审查的内容 P151（熟悉）,三、招投标程序中，不符合规定的有哪些？（熟悉）,1、两种招标方式：,公开招标（招标人不得以不合理的条件限制或排斥潜在的投标人）,邀请招标（需经过批准；邀请对象不少于3个）,2、招投标中的四个时间：5、15、20、30,5天：自招标文件出售之日起至停止出售之日止，最短不少于5个工作日。,15天：招标人对发出的招标文件进行修改的，在投标文件截止前至少15天。,20天：自招标文件发出之日至投标文件截止之日，最短不少于20天。,30天：自中标通知书发出之日起30天内签订合同。,3、投标：,“一标一投”一个项目，一组投标人不能反复投标。,若发现原标书有误，必须在投标文件截止之前，以书面正式函件更正，否则以原标书为准。,补充、修改内容为原标书的组成部分。,有效标书少于3家，应重新招标。,投标保证金不超过投标总价的2%，且最高不超过80万。,4、开标：,主持人是招标人；,开标时间与投标截止时间是同一时间。,5、评标委员会组成：P143,6、废标的几种情况：P144,四、固定总价合同（一般）：P149,【背景资料,】,某电力建设公司将一电厂循环流化床锅炉安装工程进行邀请招标。某机电安装公司该公司以低价中标，与电力建设公司签订了固定总价合同。,机电安装公司虽然对工业锅炉安装比较熟悉，但对电厂循环流化床锅炉安装工程缺少经验，对施工图分析不够，材料费估算有遗漏，二次搬运费和不可预见费估计偏低。在施工期间发现，锅炉烟气采用电除尘和干式除尘系统与其他连接系统界定不明；电力建设公司提供的工程量有误。为此，机电安装公司向电力建设公司提出费用调整和索赔。,【问题】分析机电安装公司提出索赔的合理性。,答案：,机电安装公司提出索赔不合理。,（注意：这句话必须回答，占了该小问至少一半分。）,理由：本案例中所提出的索赔理由都属于价格风险和工程量风险。而在固定总价合同中，价格风险和工程量风险是承包商应承担的风险之一，所以不能作为索赔理由。,案例背景：,某省电力公司要对一条50km长、500kV电压的输电线路工程进行招标。根据相关规定，该省电力公司决定采用公开招标的方式确定承包人，并依法委托招标代理公司进行招标。,该省电力公司在投标人资格预审办法中规定，合格投标人应满足的条件是：（1）取得营业执照的建筑施工企业；（2）具有一级送变电施工资质的施工企业；（3）电力行业隶属的施工企业；（4）具有满足施工要求的技术设备；（5）具有开户银行提供的该企业的资信证明；（6）具有不少于合同总价15%的可为建设单位垫支的资金；（7）三年之内没有因为施工合同违约而介入诉讼；（8）企业具有不少于合同总价5%的流动资金。招标代理公司认为上述八项条件中有不符合法律规定的条款，经与该省电力公司协商，依法律规定，调整了资格预审合格条件。,问题：,上述资格预审合格条件中哪几项是正确的？哪几项是错误的？,答案：,第（1）、（2）、（4）、（5）、（7）、（8）项正确；（3）、（6）项错误。（每答对1项得1分）,1H420040 合同管理（掌握）,一、合同文件的优先顺序（一般）,二、分包合同的管理（重点）：P153、P154,三、合同风险：风险类型、采取的对策？（一般）,四、索赔（重点、必考）：,P158,1、索赔的分类：按目的、性质分,2、索赔成立的条件（3个）,3、索赔的依据,4、索赔的程序：,3个28天：,（1）施工单位在索赔事件发生后的28天内发出索赔意向；,（2）施工单位在发出索赔意向后的28天内向监理提交索赔报告；,（3）监理在收到索赔文件后的28天内给予答复。,5、不可抗力索赔：,（1）双方人员的伤亡损失，分别由其所在单位负责，并承担相应费用；,（2）工程本身的损害由业主承担；,（3）停工期间，施工单位应工程师要求留在施工场地的管理、保卫人员的费用由业主承担；,（4）所需清理、恢复工作的费用，由业主承担；,（5）施工单位机械、设备的损坏及停工等损失，由施工单位承担；,（6）工期顺延。,一句话：费用各自承担，工期顺延！,6、判断索赔是否成立？,7、索赔计算：费用、工期,1H420050 采购管理（了解）,一、采购工作程序（主要是实施阶段）：P165或P166图（一般）,二、评审合格供货厂商重点考虑的内容：,P168，另P161案例第（1）问、P176案例第（3）问,资质证书、生产能力、质量保证能力、进度保证能力、质保体系的运作、信誉、业绩,三、采购评审P169,四、设备监造的质量保证体系技术文件的内容：P170,五、设备（材料、机械）的验收：P171、P177案例第（5）问、P192、P194,进场和安装前两个阶段,验收内容：外观检查，开箱验收，数量、质量、规格型号、技术资料（合格证明、检测报告、说明书、原产地证明+商检证明（进口设备）,验收人员：施工单位、业主、监理、供货厂商等代表,办好记录，办理验收手续,1H420060 施工组织设计（掌握）,一、施工组织设计的类型（一般）：P178、P184案例第（1）问,按阶段不同，分标前施工组织设计（施工组织设计纲要、管理规划大纲）、标后施工组织设计（管理实施规划）,按编制内容、编制依据不同，分施工组织总设计、单位工程施工组织设计、分部工程施工组织设计（专项施工组织设计）,二、施工组织总设计（施工方案）的编制依据（一般）：P179、P181,同：1、相关国家或行业的标准规范,2、类似项目的经验,3、施工现场环境条件,不同：1、施工组织设计纲要（施工组织总设计）,2、已批准的施工图、合同、协议、会议纪要等文件（设计、供货方技术文件）,3、企业自身情况：安全、质量、特种设备保证体系文件；装备条件、管理水平,三、施工组织总设计（施工方案）的内容、编制要点（一般）：P181,同：工程概况、编制依据、（）、进度计划、资源计划、安全技术措施、质量管理措施、施工平面布置,不同：主要施工方案、技术经济指标（施工程序、施工方法）,注意：主要施工方案、进度计划、资源计划的顺序；成立项目部后才能编标后施工组织设计,四、施工组织设计的审核及批准（熟悉）：P181,五、施工组织设计（施工方案）交底的内容（掌握）：P182,施工组织设计：工程特点难点；主要施工工艺施工方法；进度；组织机构与分工；质量、安全技术措施,施工方案：施工程序和顺序；施工工艺、操作方法、要领；质量控制、安全措施,同：工艺、方法、质量、安全,六、（施工组织设计、施工方案、技术、安全技术）交底的要求（掌握）：P194、P257为主+P182+P159案例第（4）问,1、,何时（谁向谁）交底？,施工组织设计：在工程开工前，施工组织设计的编制人员向施工人员交底，,施工方案：在工程施工前，施工方案的编制人员向施工作业人员交底。,技术交底：在工程开工前进行，并贯穿于施工全过程。,安全技术交底：在工序施工前进行，必须按工种分部分项交底。施工条件变化时，有针对性的补充交底内容；冬雨季施工时，针对季节气候特点进行安全技术交底；因故停工，复工时，重新进行安全技术交底。,2、,交底应分层次、有重点、有针对性的展开，交底逐级下达到班组的全部施工操作人员。,P202案例第（3）问，分层次（逐级）交底的内涵：设计人员向施工单位交底；施工单位的技术负责人向下级技术负责人交底；施工项目技术负责人向工厂、班组长交底；工长、班组长向施工操作人员（工人）交底,3、,交底必须形成书面交底记录，参加交底的所有人员在交底记录上签字。,4、,交底记录要妥善保管，整理归档。,5、,交底后，认真学习，按分工和要求落实交底责任制度。（可答）,七、需编制哪些（安全）专项施工方案（掌握）：P180、P257,1、起重吊装施工方案；,2、脚手架搭设施工方案；,3、现场临时用电施工方案；,4、采用“四新”的施工方案。,专项施工方案需经施工单位技术总负责人批准。,需编制哪些施工组织设计？P189,施工组织总设计、分包工程的专项施工组织设计,需编制哪些主要施工方案？P180,专项施工方案+*焊接方案、压力试验方案、无损检测方案、单机联动试运行方案等,八、需要对哪些施工方案进行经济分析（掌握）：P182,九：施工方案经济评价常用的方法？综合评价法（掌握公式的运用）：P182,十、施工方案的技术经济比较包括哪些方面（掌握）：P182,背景资料,某机电安装施工单位在沿海城市承建一座植物油厂，施工时间在5月11月。该工程施工难度较大的是六条栈桥吊装，总重500多吨，分布在8m30m标高的不同区域内。项目经理部制定吊装方案时，针对现场具体情况，结合本单位起重吊装经验，提出了采用全部吊车、全部桅杆、吊车桅杆混合或侧用汽车吊、另一侧利用塔楼钢架架设工具(简称吊车塔架法)等吊装方法。为确保安全、工期和降低成本，从操作难度、吊装成本、客观条件、吊装效率、安全程度等评价因素进行技术经济分析，见下表。,技术经济分析表(评价因素及各方案评分值),问题,1根据技术经济分析表，运用综合评价法选定最优的吊装方案。,根据综合评价法公式：Ej=（2分），,全部吊车E1=0.3+0.15+0.04+0.10+0.18=0.77,全部桅杆E2=0.63,吊车桅杆混合E3=0.73,吊车塔架E4=,0.85是最大值,(2分)即最优方案。,1H420090 进度管理（掌握）,一、进度计划的类型（一般）：P213,二、进度计划的表示方法（一般）：P213,三、进度计划的编制注意要点（一般）：P213-214,四、影响进度计划的因素（掌握）：P214,五、进度（成本、质量等）控制的主要措施（一般）：P214,六、进度计划的调整方法（进度偏差如何调整？）,（,掌握）,：,P215,七、网络图（熟悉）：案例,八、费用-进度偏差分析赢得值法（熟悉）：P216,八、赢得值法,3个费用：,已完预算费用BCWP=已完工程量预算单价计划预算费用BCWS=计划工程量预算单价已完实际费用ACWP=已完工程量实际单价偏差：,进度偏差SV=BCWPBCWS=已完预算费用,计划,预算费用,延误；提前。,费用偏差CV=BCWPACWP=已完预算费用已完实际费用,超支；节支。,绩效：,进度绩效SIP=BCWP/BCWS=已完预算费用/,计划,预算费用,1延误；1提前。,费用绩效CIP=BCWP/ACWP=已完预算费用/已完实际费用,1超支；1节约。,求偏差和绩效的简单记忆方法：,若告知的是工程量和单价，记住：进度偏差“差在工程量”（活多少影响进度），费用偏差“差在单价”,计算时，提取公因式：,进度偏差SV=（已完工程量-计划工程量）预算单价,费用偏差CV=（预算单价-实际单价）已完工程量,若直接告知3个费用，记住：已完预算都在前，进度用的是计划。,另记住：大的、正的就是好的。,例：某分项工程计划工程量2000m3，预算成本15元/m3，实际完成工作量1500m3，实际成本10元/m3，则该分项工程的施工进度偏差为（），费用偏差为（）。,【背景资料】07年真题,A公司应邀参加氮制造厂合成压缩工段技改工程投标，招标书说明，以工期安排最短、最合理为中标主要条件。A公司技术部门依据招标书指出的工程内容编制了网络计划（见下图）。,附加说明：,1.配管包括机泵本体配管25d，塔器本体配管20d，塔机间连接配管15d；,2.试运行包含空负荷单机和联动试运转，考虑不可预见因素较多，计划安排15d的试运行时间。,A公司总工程师审核认为网络图不符合最短工期要约，退回重编，要求附加说明。,经修改重编网络图，A公司最后中标。,施工中无损检测发现甲供的高压管件焊缝存在缺陷，退货重供，延误施工10d，A公司为保证总工期不变，加大投入，实施加班作业，最终如期完工。为此，A公司向业主发出索赔意向书。,【问题】,1.A公司技术部门第一次提交的网络计划工期为多少天？以节点符号表示出关键线路。,2.以不压缩各工序的工作事件为前提条件，画出重编的网络计划图。工期可缩短多少天？以节点符号表示出关键线路。并以重编的网络计划为前提，附加说明如何再进一步缩短工期？,3.发现高压管件不合格，A公司应如何处理？,答：,1.工期175天，关键线路为（3分）,2.重编的网络计划如下图：（10分）,缩短工期20d，关键线路为,附加说明：管道试压吹扫与管道、设备防腐保温两工作之间有搭接工作的可能；考虑试运行不可预见因素多，试运行15d时间有压缩余地，这三项工作存在压缩工期的潜力。,3.将不合格的高压管件作不合格品的处理，明显标识，单独存放，及时退货。（4分）,1H420100 成本管理,（熟悉）,一、成本计划实施的步骤（一般）：P226,二、施工成本控制的原则（一般）：P227,三、各阶段项目成本的控制？在施工阶段应进行哪些成本控制工作？（熟悉施工阶段）：P227,四、成本控制最有效的方法（一般）：P228,五、成本控制的内容？措施？（如何控制材料成本、施工机械成本？）（掌握）：P228,六、成本的构成（掌握）：P230,1H420110施工预算,（掌握工程量清单计价）,一、工程量清单的组成（掌握）：P235,二、分部分项工程费、措施项目费、其他项目费的构成（掌握）：P236,三、工程量清单计价中工程款的调整（一般）：P236、P239案例第（2）问,四、非工程量清单计价下的建筑安装工程费用的组成（熟悉）：P241,1H420130机电工程项目施工现场职业健康、安全与环境管理,（掌握、必考）,一、识别存在哪些风险（哪些危险源）？并判别风险的紧急状态（重点）：P253、P256,二、风险管理策划（一般）：P253,其中，项目经理部的风险管理小组负责的工作：对本项目策划，识别、评价风险，采取预防或削减措施，在施工技术方案中体现。,对施工组织设计中没有涉及的，识别、评价风险后，编写独立的环境影响及风险评价报告。,班组长的工作：每天进行工作危险分析，向班组成员交代危险，采取预防措施，做班组活动记录。,三、HSE管理计划书编制原则、主要内容、审批实施修订（一般）：P254、P262,四、应急预案的内容、实施要点、实施原则（一般）：P254,内容：建立应急组织，确定职责；确定联系方式和程序；消防、医疗部门等社会力量的救援程序；识别危险源及紧急状态，可采取的有效措施；逃生路线；相关人员的应急培训。,实施要点：经项目经理审核批准，报上级备案；张贴紧急事件通告；定期演练和检查。,实施原则：避免死亡、伤害、环境污染、财产损失。,五、安全生产组织配备多少名专职安全生产管理人员（掌握）：P255,六、安全生产责任制项目经理的安全职责（掌握）：P255,全面负责*、是*第一责任人；注：*即安全生产、安全管理,执行法规，签订责任书；,负责建立机构、配备人员，建立制度；,组织制定目标、计划；,组织检查，编制应急预案；,报告事故，配合调查。,七、安全生产教育（熟悉）：P255-256、P184案例第（4）问,三级安全教育（进公司、项目、班组）；,日常安全教育；事故前后的教育；节假日前后的教育；针对季节、环境变化的教育；,特殊工种的专门教育和培训；,安全生产考核证书；特种作业操作证；意外伤害保险,八、安全技术措施（若问应制定哪些安全技术措施？存在哪些风险？哪些紧急状态？制定哪些应急预案？都可以参考作答）：P256,1施工平面布置的安全技术要求,2高空作业安全技术措施高空坠落风险,3.起重吊装作业安全技术措施物体打击、吊装伤害,4.机械操作安全技术措施机械伤害,5.密闭容器内作业安全技术措施窒息、中毒,6.动用明火作业安全技术措施（易燃易爆场合）爆炸、火灾,7.焊接作业安全技术措施火灾、烟尘、弧光灼眼,8冬、雨季，夏季高温期，夜间等施工时安全技术措施冻伤、雷击、中暑等,9.探伤、冲洗、压力试验时安全技术措施辐射、腐蚀、环境污染、爆炸、泄漏,10针对采用新工艺、新技术、新设备、新材料施工的特殊性制定相应的安全技术措施。,11对施工各专业、各工种、施工各阶段、交叉作业等编制针对性的安全技术措施。,九、安全检查的类型、重点（熟悉）：P257,十、四不放过原则（掌握）：P257,十一、处理安全事故的程序、安全事故报告的内容（一般）：P258,十二、环境因素（污染源）的识别（一般）：P258,背景资料09年真题,某送变电工程公司承接了我国西部某高压输电线路8个塔基的施工建设项目，工期1年。工程施工特点为：野外露天作业多，高空作业多，山地施工多，冬季气温低，50的塔基建在山石上，需要爆破处理。对此，该工程公司项目部根据职业健康、安全与环境进行了主要风险因素识别。按项目部风险管理组、项目管理部门和班组进行了分级风险管理策划，同时要求班组长要对施工技术方案控制的一些特别活动风险因素进行识别和评价。项目部还制定了项目安全生产责任制，把安全责任目标分解到岗，落实到人。其中项目经理安全职责是：施工过程发生安全事故时，必须按照安全事故处理的有关规定和程序及时上报和处理，并制定防范措施；定期组织安全生产检查和分析，制定相应预防措施；严格执行安全考核指标和安全生产奖惩办法；制定和执行安全生产管理办法等。,问题,1根据工程施工特点识别出该工程有哪些主要风险因素?,2根据所识别的风险因素，指出该工程会出现的紧急状态。,3风险管理组在风险管理策划中主要负责哪些工作?,4简述风险管理策划中对班组长要求的看法。班组长在风险管理策划中应负责哪些工作?,5背景资料中，项目经理还应负哪些安全职责?,答案：,1(本小题6分）,该工程主要风险因素有：,物体打击（砸伤）,、,山体滑坡,、,触电(雷击）,、,高处坠落,、,爆炸,、,冻伤,（6分）。,2(本小题4分）,该工程的紧急状态主要有：,触电(雷击）,、,高空坠落,、,爆炸,、,滑坡,(4分）。,3(本小题4分）,风险管理组负责：对本项目运行过程中的特殊活动主要风险因素进行,识别,、,评价(分析）,(2分），针对风险采取,预防和降低措施,(2分）。,4(本小题4分）,对班组长的要求,不对,(1分），班组长应对每天的施工活动进行,危险分析,(1分），工作中向班组成员,交待危险源,(1分），采取,预防措施(落实措施）,(1分）。,5(本小题2分）,项目经理应负的安全职责还有：认真,贯彻安全生产法规和规章制度,(1分），严格执行,安全技术措施审批,和施工,安全技术措施交底制度,(1分）。,案例背景,在某石油化工车间机电安装施工有如厂安装任务：有25台套5-55t的设备需要安装、有4650m输送石油中间产品、成品及其他介质的管道需要安装，有管道脱脂作业,同时还要进行电气和仪表工程及防腐绝热工程的施工，工期十分紧张。,现场安全检查时，发现车间内有如下问题：有两个焊工在10m高的地方作业没有系安全带；地面有杂乱包装板(个别包装板钉子朝上)，中午(12点至14点)温度高达36度，有闷热感；设置了8个泡沫灭火器且挂在了距地面2m高的墙上；有一个3m4m吊装孔没有防护栏。,问题:,1、石油化工车间机电安装施工有哪些危险源？,2、在这些危险源中，哪些属于类危险源？哪些属于二类危险源？,参考答案：,1、存在的危险源有：,1)10m高的地方作业，存在高空作业的危险。,2)25台套5-55t的设备安装，存在运输、起重、吊装风险。,3)4650m输送石油中间产品、成品及其他介质的管道输送易燃、易爆流体，管道的安装、制作、焊接、无损检测、试压存在机械操作、火灾、爆炸的风险和X光辐射危险。,4)施工需要临时用电、车间内电气和仪表工程施工，存在工人触电危险和引起火灾的危险。,5)管道脱脂作业及防腐绝热工程的施工，存在化学物质腐蚀和中毒伤害。,6)现场的预留吊装孔、深基坑，存在意外跌落的危险。,7)工期紧张，各施工阶段存在多工种交叉作业的危险。,8)中午温度较高，有闷热感，存在中暑危险。,2、属于第一类危险源的有：,1）管道安装、管道制作、焊接、存在机械操作和火灾的风险；,2）间内电气和仪表工程施工，存在工人触电和引起火灾危险；,3）管道脱脂作业及防腐绝热工程的施工，存在化学物质腐蚀和中毒伤害。,属于第二类危险源的有：,1）高空作业有两个焊工在10m高的地方作业没有系安全带；（人的不安全行为）,2）地面有杂乱包装板(个别包装板钉子朝上)；（物的不安全状态）,3）中午(12点至14点)温度高达36度，有闷热感；（环境因素）,4）设置了8个泡沫灭火器且挂在了距地面2.5m高的墙上，应急时不便于使用；（物的不安全状态）,5）有一个3m4m吊装孔没有防护栏。（物的不安全状态）,背景资料07年真题,某公司承担一机电改建工程，工程量主要为新建4台5000m3原油罐及部分管线，更换2台重356t、高45m的反应器，反应器施工方法为分段吊装组焊。,针对作业活动，项目部风险管理小组对风险进行了识别和评价，确定了火灾、触电、机械伤害、窒息或中毒、焊接、应急响应等为重大风险。,在储罐防腐施工中，因油漆工缺员，临时从敷设电缆的外雇工中抽出两人进行油漆调和作业，其中一人违反规定，自带火种，在调和油漆时，引发一桶稀释剂着火将其本人烧伤，项目部立即启动应急预案，对他进行救护，并送往医院住院治疗。,项目部和该工人订立的劳务合同规定，因本人违反操作规程或安全规定而发生事故的责任自负，因此，事发当日，项目部将该名工人除名，并让其自行支付所有医药费用。项目部认为该名工人不属于本企业正式员工，故对该事件不作为事故进行调查和处理。,罐区主体工程完成后，消防系统的工程除了消防泵未安装外，其余报警装置已调试完，消防管线试压合格，业主决定投用4台原油罐，为了保证安全，购买一批干粉消防器材放在罐区作为火灾应急使用。,问题：,1.指出项目部的风险评价结果有哪些不妥之处。,2.在焊接反应器时，电焊作业存在哪些风险?,3.依据安全生产法及其它安全法规，项目部在这次着火事故前后有哪些违规的地方?,4.在背景材料给定的条件下，可否让4台原油罐投入使用?说明理由。,答案：,1.(本小题5分),焊接不属于风险，它是一种作业活动(或施工工序)(2分)。,应急响应不属于风险，它是指发生突发事件采取的应对措施(1分)。,未识别和评价出起重伤害、高空坠落风险(2分)。,2.(本小题5分，第1、2考点各1分，后4个考点，每个考点答对得1分，答对3个以上得3分),在焊接反应器时，电焊作业存在有触电(1分)、高处坠落(1分)、火灾(1分);,物体打击(1分)、弧光灼眼(1分)和烟尘中毒(1分)的风险。,3.(本小题6分),与该工人签订免责合同(1分)。,未告知工人调换工作岗位后存在的危险因素和防范措施(或回答未对该工人进行培训)(1分);,未办理该工人意外伤害险(或回答工伤保险)(1分)。,未支付该工人工伤医疗费用(1分)。,未对该事故报告、调查和处理(2分)。,4.(本小题4分),不能投入使用(1分)。,因消防泵未安装，消防系统不能正常运行和发挥作用(1分)。我国安全生产法、劳动法的三同时制度规定：凡是我国境内新建、改建、扩建的基本建设项目，其安全(卫生)设施必须与主体工程同时设计、同时施工、同时投入生产和使用(2分)。,背景资料06年真题,某机电安装施工单位在沿海城市承建一座植物油厂，施工时间在5月11月。该工程施工难度较大的是六条栈桥吊装，总重500多吨，分布在8m30m标高的不同区域内。项目经理部制定吊装方案时，针对现场具体情况，结合本单位起重吊装经验，提出了采用全部吊车、全部桅杆、吊车桅杆混合或侧用汽车吊、另一侧利用塔楼钢架架设工具(简称吊车塔架法)等吊装方法。为确保安全、工期和降低成本，从操作难度、吊装成本、客观条件、吊装效率、安全程度等评价因素进行技术经济分析，见下表。,汽车吊试吊时出现倾斜，经分析汽车吊使用偏离了特性曲线参数要求，随即作了处理。在正式吊装过程中，有一个从其它施工现场调来的导向滑轮，由于本身故障卡死不转，立即采取紧急处理并予以更换。,问题：,2根据背景资料，指出栈桥吊装应编制哪些针对性的安全技术措施。,2(本小题5分),绘制,吊装施工平面图,(1分)；,高空作业安全技术措施,(1分)；,机械操作安全技术措施,(1分)吊装,作业安全技术措施,(1分)；,针对环境(风、雨)的施工安全技术措施,(1分)。,1H20140 质量管理（掌握）,一、质量管理策划的内容（一般）：P267,二、人、机、料、法、环五大生产要素的预控内容（重点）：P267,不管是分析质量事故的原因，还是提质量预控措施，都可以从人机料法环+管理几个因素分析。,三、质量预控方案（重点）：P268+案例,四、三检制（熟悉）：P268,四、排列图法的应用（熟悉）：P270,五、因果分析图法的应用（熟悉）：P275,六、质量事故处理小组的组成（重点）：P270,七、质量控制点的设置（一般）：P272案例第（2）问,隐蔽工程；采用四新的部位；风管（或重要介质工业管道）严密性，管道坡度；关键设备的水平度、垂直度偏差，压力试验，垫铁敷设；焊缝的无损检测、焊条烘干、坡口处理；电气的绝缘与接地等。,A机电安装公司承包了某室外压力管道的安装工程，工期很紧，而且施工期间阴雨较多。,专职检查员在第一阶段检查焊口质量时，一共检查出40处气孔超标，分析了原因，列表如下：,问题：画出针对产生焊接气孔原因分析的排列图。,起重机术,背景资料：某施工单位承担一台大型压缩机和一台配套的燃气轮机的吊装任务，压缩机单重为82t，燃气轮机单重为37.41t，整体到货。在施工现场可提供200t、170t的大型汽车吊各一台。200t、170t汽车吊吊索具重量均为2t。由于现场条件限制，两台吊车的最佳使用工况如下：,注：如果用抬吊时，不均衡荷载系数取1.1。,项目技术负责人组织编制了吊装方案并经项目经理审核、批准。,问题：,1.选择现场合适的汽车吊车完成压缩机的吊装任务，并作荷载核算。,2.选择现场合适的汽车吊车完成燃气轮机的吊装任务，并作荷载核算。,3.吊装方案的编制依据是什么?,4.简述吊装方法的选用要求。,1.(本小题10分),由于现场的任何一单台汽车吊均无法吊起82t的压缩机，故压缩机的吊装应考虑采用两台汽车吊进行抬吊(2分)。,根据Qj=K1K2Q，取K1=1.1,K2=1.1(2分),Q=82+4=86t(1分),Qj=1.11.186=104t(1分),两台汽车吊分别承受的荷载为,Q1=Q2=104/2=52t(1分),200t吊车臂杆长度为24.4m，作业半径为9m的情况下.最大起重量71t，大于52t(1分);170t吊车臂杆长为22.7m，作业半径为7m的情况下，最大起重量75.5t，大于52t(1分)。故一台200t和一台170t汽车吊抬吊作业可以满足压缩机吊装的要求(1分)。,2.(本小题4分),对燃气轮机，由于Qj=11(37.41+2)=43t(2分),故采用一台170t或一台200t汽车吊均可以满足起吊燃气轮机的要求(2分)。,3.(本小题4分),编制吊装方案主要依据是：,(1)有关规程(规范)(1分);,(2)施工组织设计(1分);,(3)被吊装设备的设计图纸(有关参数、技术要求)(1分);,(4)施工现场情况(1分)。,4（本小题8分）,（1）技术可行性分析（2分）。,（2）安全分析（2分）。,（3）进度分析（2分）。,（4）成本分析（2分）。,综合选择。,背景资料,某机电安装施工单位在沿海城市承建一座植物油厂，施工时间在5月11月。该工程施工难度较大的是六条栈桥吊装，总重500多吨，分布在8m30m标高的不同区域内。项目经理部制定吊装方案时，针对现场具体情况，结合本单位起重吊装经验，提出了采用全部吊车、全部桅杆、吊车桅杆混合或侧用汽车吊、另一侧利用塔楼钢架架设工具(简称吊车塔架法)等吊装方法。为确保安全、工期和降低成本，从操作难度、吊装成本、客观条件、吊装效率、安全程度等评价因素进行技术经济分析，见下表。,汽车吊试吊时出现倾斜，经分析汽车吊使用偏离了特性曲线的参数，随即作了处理。,问题：,3针对汽车吊试吊中出现倾斜事件，根据汽车吊特性曲线，应如何进行调整?,3(本小题3分),根据吊车的特性曲线确定,站车位置,(幅度)(1分)和,臂长,(1分)，确定吊机,能够吊装的载荷,(1分)进行重新调整。,
