各种色域标准.ppt

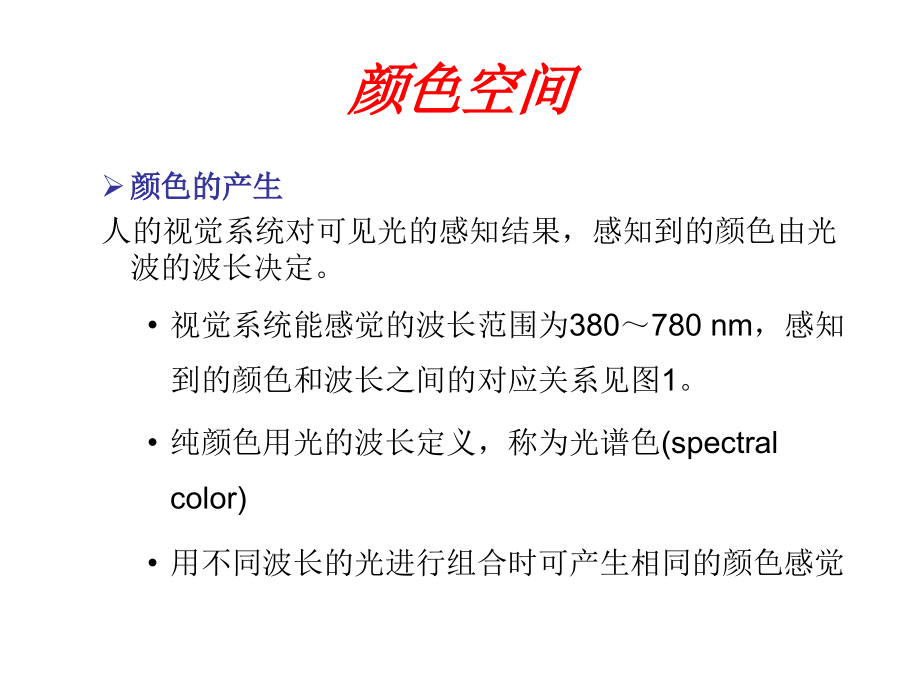

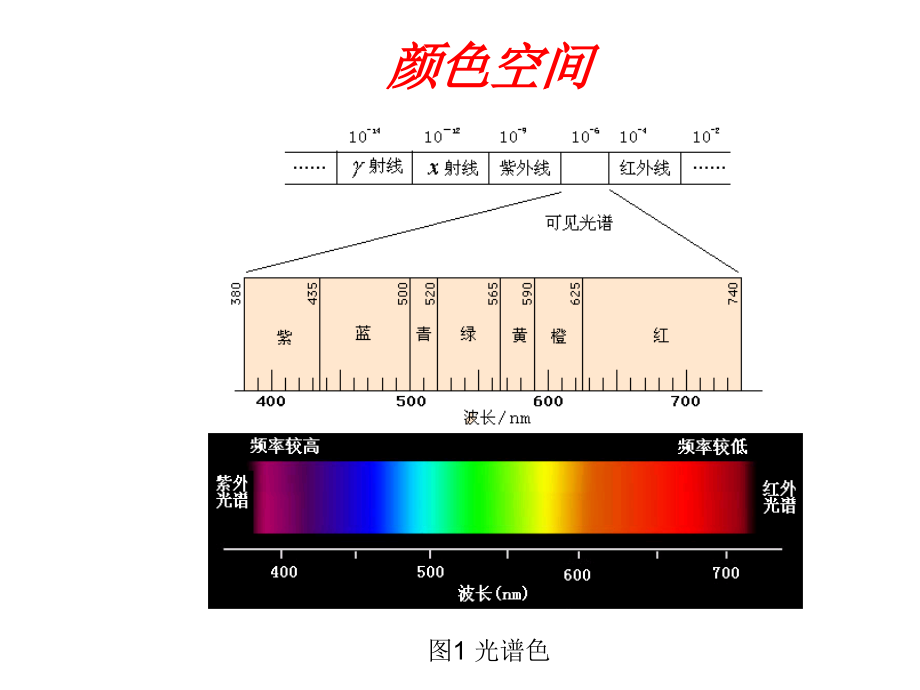

<p>单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,颜色空间,颜色的产生,人的视觉系统对可见光的感知结果，感知到的颜色由光波的波长决定。,视觉系统能感觉的波长范围为,380,780 nm,，感知到的颜色和波长之间的对应关系见图,1,。,纯颜色用光的波长定义，称为光谱色,(spectral color),用不同波长的光进行组合时可产生相同的颜色感觉,颜色空间,图,1,光谱色,颜色空间,表示颜色的一种数学方法,对人，可以通过色调、饱和度和明度来定义颜色,对显示设备，用红、绿和蓝磷光体的发光量来描述颜色,对打印或印刷设备，使用青色、品红色、黄色和黑色的反射和吸收来产生指定的颜色,通常用三维模型表示,常用代表三个参数的三维坐标来指定，这些参数描述颜色在颜色空间中的位置,颜色空间的分类问题,从颜色感知的角度可考虑分成如下,3,类：,混合,(mixture),型颜色空间：,按三种基色的比例合成颜色，如,RGB,，,CMY(K),和,XYZ,非线性亮度,/,色度,(luma/chroma),型颜色空间：,用一个分量表示非色彩的感知，用两个独立的分量表示色彩的感知，如,L*u*v,，,YUV,和,YIQ,。当需要黑白图像时，使用这样的系统就非常方便,强度,/,饱和度,/,色调,(intensity/saturation/hue),型颜色空间,：用饱和度和色调描述色彩的感知，可使颜色的解释更直观，而且对消除光亮度的影响很有用，如,HSI,HSL,HSV,颜色空间的分类问题,从技术角度可考虑分成如下,3,类：,RGB,型颜色空间,/,计算机图形颜色空间：,主要用于电视机和计算机的颜色显示系统，如,RGB,，,HSI,HSL,和,HSV,。,XYZ,型颜色空间,/CIE,颜色空间,：由国际照明委员会,(CIE),定义的颜色空间，用作颜色的基本度量方法。该颜色空间是与设备无关的颜色表示法，在科学计算中得到广泛应用。对不能直接相互转换的两个颜色空间，可利用这类颜色空间作为过渡性的颜色空间，如,CIE 1931 XYZ,，,L*u*v,等,YUV,型颜色空间,/,电视系统颜色空间：,由广播电视需求的推动而开发的颜色空间，如,YUV,，,YIQ,，,ITU-R BT.601,ITU-R BT.709,和,SMPTE-240M,。主要目的是通过压缩色度信息以有效地播送彩色电视图像,电视系统的颜色空间,电视系统的颜色空间包括,YUV,：用在,PAL,和,SECAM,模拟彩色电视制式中，,Y,表示亮度，,U,和,V,表示两个色差分量,YIQ,：用在,NTSC,模拟彩色电视制式中，,Y,表示亮度，,I,和,Q,表示两个彩色分量,YCbCr,：用于数字电视,在,ITU-R BT.601,和,BT.709,等推荐标准中有明确的定义,数字电视和模拟电视的颜色空间都把,RGB,颜色空间分离成亮度和色度，目的是为了更有效地压缩图像的数据量,色域标准,NTSC 1953,色域,1953,年，美国国家电视标准委员会（,National Television System Committee,，简称,NTSC,）基于,CIE 1931,色度图制定了,NTSC,标准，,NTSC,色域从此诞生，该标准采用,C,光源（对应白位为,CIII,，色温,6766K,）。,ITU-R BT.709,国际无线电咨询委员会,(CCIR),于,1988,年制定的标准，用于高清晰度电视,(HDTV),演播室的电视制作。,色域标准,sRGB,色域,1996,年，国际电工委员会,IEC,制定的关于数字影像的色域标准，绝大多数的数码图像采集设备厂商都已经全线支持,sRGB,标准，如：数码相机、数码摄像机、扫描仪等都能看到,sRGB,的选项。而且几乎所有的打印、投影等成像设备也都支持了,sRGB,标准。唯独没有全面普及的就是显示器。,Adobe RGB,1998,年,Adobe,公司提出的，拥有比,sRGB,更为宽广的色彩空间，提供了比,sRGB,更宽广的色彩范围，够覆盖,CMYK,色域，一般用于印刷出版、图片处理等领域，可选择性采用。,色域标准,ITU-R BT.1361,标准,国际电信联盟无线电通信组（,ITU-R,）于,1988,年制定的基于,Pointer,色域的宽色域标准,xvYCC,标准,经国际电工委员会（,IEC,）认可并于,2006,年,1,月作为国际标准发布的最新一代广色域标准，其色彩范围不仅大大超越,NTSC,色域范围，更可以达到传统标准（,sRGB,）的两倍。此新规格对应的显示器能够正确显示以前不能显示的色彩，例如彩色度很高的橘色，翠绿色等。这种新的规格可以定义所有肉眼能见的颜色。,色域标准,数字电视广播系统广色域的实现,电视系统色域分为两部分：,重现色域,，即液晶显示器，其色域覆盖率主要取决于显像三基色的色度坐标在色度图中构成的基色三角形面积，,它所能重显的彩色只可能在这个三角形内。,传输色域,，电视系统传输的色彩空间,电视系统实现广色域需要从上面两部分同时改善：,1.,显示器,背光源使用,LED,的显示器，索尼,2013,年新品电视加入了全新,TRILUMINOS,显示技术,(,特丽魅彩,),，索尼和美国,QD Vision,合作，使用后者研发的新型材料技术，通过蓝光照射不同的纳米级颗粒，也被称作量子点,Quantum Dot,，而激发出红色和绿色光，只要采用蓝光,LED,作为背光源，,数字电视广播系统广色域的实现,在其上覆盖一层含有这种纳米颗粒的薄膜，就可以实现三原色独立发光的效果。同时激发出的红光和绿光的波长范围大于传统的白光,+,滤光膜，使电视机可以实现传统的单色,LED,背光系统无法表现的广阔色域。色域达到,91.47%NTSC,。,数字电视广播系统广色域的实现,背光源使用新荧光粉的,CCFL,（索尼）,使用四色彩色过滤液晶的显示器（松下）,2.,传输色域,传输色域的大小不仅决定于电视系统的基色坐标，还与信号的动态范围等因素相关。因此在三基色坐标不变的情况下，通过增大信号的动态范围就可以达到扩展色域的目的。,例如摄像机的,R,、,G,、,B,三基色信号，可由原来的,0,1,扩展到,-0.25,+1.33,，从而实现传输色域的扩展。,HDTV,系统中,xvYCC,三基色动态范围则不设限制。,不同标准的光电转换特性示意图,</p>
