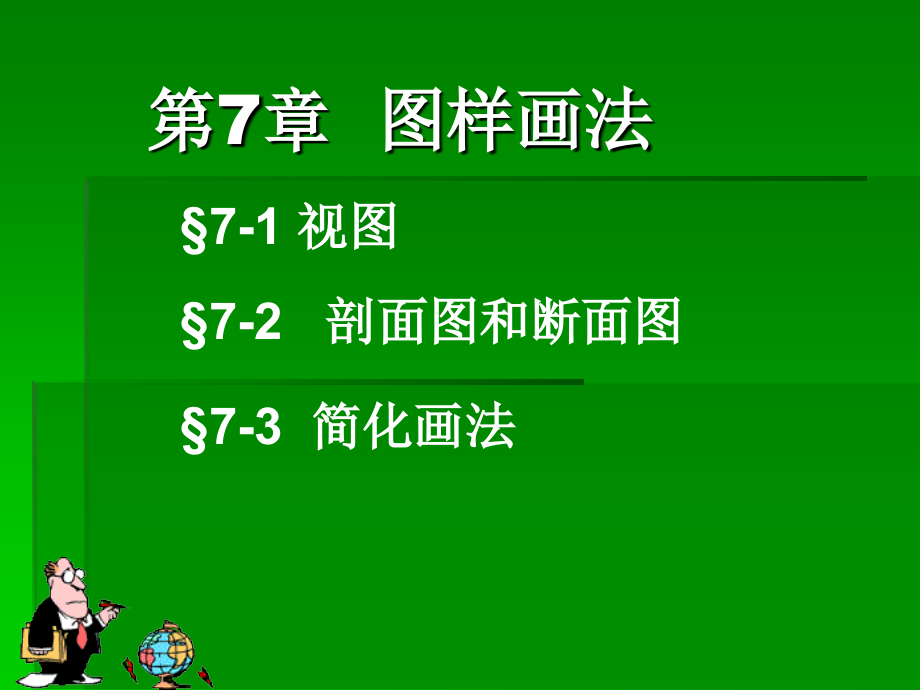

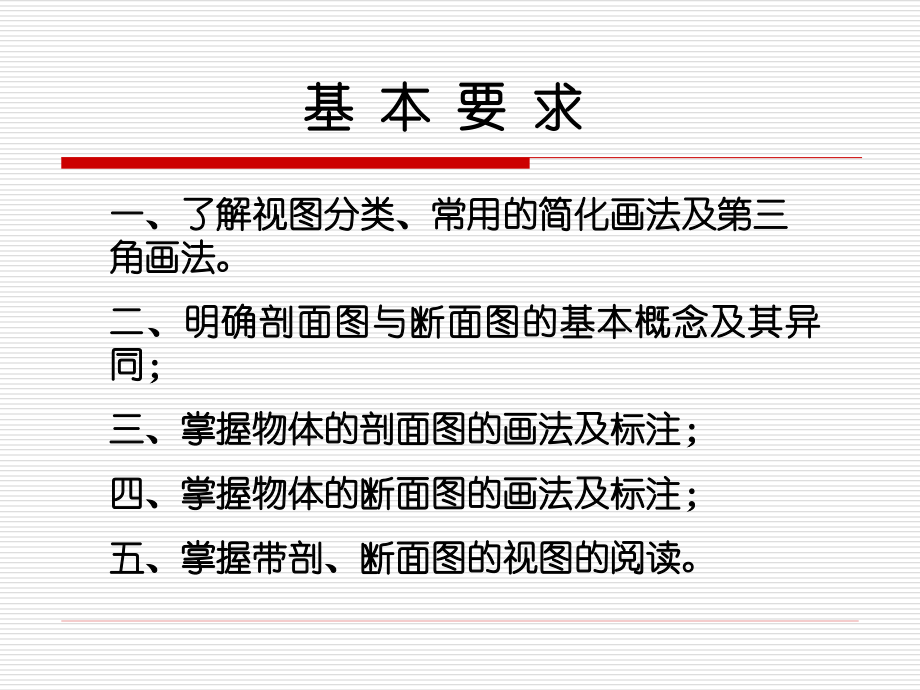

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,7,章 图样画法,7-1,视图,7-2,剖面图和断面图,7-3,简化画法,基 本 要 求,一、了解视图分类、常用的简化画法及第三角画法。,二、明确剖面图与断面图的基本概念及其异同；,三、掌握物体的剖面图的画法及标注；,四、掌握物体的断面图的画法及标注；,五、掌握带剖、断面图的视图的阅读。,7-1,视 图,1,、基本视图,物体向基本投影面投影所得的视图，称为基本视图。国家标准中规定正六面体的六个面为基本投影面将物体放在六面体中然后向各基本投影面进行投影、即得到六个基本视图。,右视图,后视图,主视图,左视图,俯视图,仰视图,六个基本视图的配置及其名称,1,、,镜像投影,镜像投影识别符号,镜面,平面图,(,镜像,),2,、特殊视图,2,、特殊视图（续）,向视图,（可自由配置的视图）视专业的需要在规定的两种表达方式（,向视图下方注写图名和,向视图上方标注大写拉丁字母）,中选一种,右侧立面图,背立面图,正立面图,左侧立面图,平面图,底面图,2,、特殊视图（续）,向视图,（可自由配置的视图）视专业的需要在规定的两种表达方式（,向视图下方注写图名和,向视图上方标注大写拉丁字母）,中选一种,向视图上方标注大写拉丁字母,C,B,E,D,B,向,F,向,C,向,D,向,E,向,F,2,、特殊视图（续）,局部视图按基本视图配置,局部视图,2,、特殊视图（续）,局部视图,局部视图按向视图配置,局部的斜视图旋转配置,7-2,剖面图和断面图,一、,基本概念,二、剖切方式,三、剖面图的种类,四、断面图的种类,一、基本概念,1,、定义,剖面图,假想,用,剖切面,（平面或曲面）剖开物体，移去观察者和剖切面之间的部分，将,剩余部分物体,（与剖切面接触的区域内画上剖面线或材料图例）向投影面投射所得的图形，称为剖面图，机械制图称为剖视图。,断面图,假想用剖切面将物体某处切断，,仅画,出该,剖切面与物体接触部分,（区域内画上剖面线或材料图例）即,剖切面截割物体的截断面图形,，称为断面图。,剖面图包含了相应的断面图。,剖切面 剖切被表达物体的假想平面或曲面。,V,P,剖面图,断面图,1,、定义,钢筋混凝土基础剖面图形成,（,1,）剖切面平行于正平面,P,V,钢筋混凝土基础剖面图形成,（,2,）剖切面平行于侧平面,Q,W,例,:,将钢筋混凝土基础的主视图（,V,投影）改为全剖面图，侧视图（,W,投影）画成半剖面图。（续）,2,、标注,剖切符号,剖切位置线,粗实线,，长,6,10,，在剖切面的起、止和转折位置处表示,剖切位置,投射方向线,剖面图：,粗实线,，长,4,6,，于剖切位置线两端的外侧并与之垂直,;,断面图：,无投射方向线,编号,阿拉伯数字（机械制图用大写拉丁字母）,，,从左至右、从上至下连续编排。剖面图：注写在投射方向线的端部,;,断面图：注写在剖切位置线的表示该断面,投射方向,那一侧,名称与其相应的剖切符号编号一致，并在图名下画,相应长度粗实线,（在机械制图中“,”,为大写的拉丁字母，通常注写在图样的上方，不画粗实线）。习惯上，剖面图的图名写“,剖面图”，,断面图的图名只写“,”,编号,，不写“断面图”,三汉字,。,剖面图、断面图名称与剖切符,号,2-2,剖面图,1-1,剖面图,剖 面 图 标 注 举 例,断 面 图 标 注 举 例,剖面区域图示,剖切面切物体的,实体部分,即剖面区域图示，在此区域内画,剖面线,或,材料图例,。,部分常用建筑材料图例,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,常 用 建 筑 材 料 图 例,常 用 建 筑 材 料 图 例,一般规定,制图标准只规定图例的画法，其尺寸比例视所画图样大小而定,；可自编与制图标准不重复的其它建筑材料图例，并加以说明。,图例线应间隔均匀，疏密适度，图例正确，表示清楚,不同品种的同类材料使用同一图例时（如某些特定部位的石膏板必须注明是防水石膏板时），应在图上附加必要的说明。,两个相同的图例相接时，图例线宜错开或倾斜方向相反,两个相邻的涂黑图例（如混凝土构件、金属件）之间，应留有空隙。其宽度不得小于,0.7mm,需画出建筑材料面积过大时，可在断面轮廓线内，沿轮廓线作局部表示,当一张图纸内的图样只用一种图例或图形较小无法画出建筑材料图例时，可不画图例，但应加文字说明。,省略标注,用对称平面剖切，并且剖面图位于基本视图相应位置,习惯的剖切位置,，如房屋建筑图中的平面图（通过门窗洞口的水平面剖切而成）,3,、图线,一般不画虚线,被剖切面剖切到的,断面轮廓线用粗实线绘制,剖切面没有剖切到、但沿,投射方向可以看见的部分，用中实线绘制,剖面图的,一般画图步骤,例,:,将形体的主视图（,V,投影）画为全剖面图，侧视图（,W,投影）画成半剖面图。,二、剖切方式,1,、用,1,个剖切面剖切,2,、用,2,个或,2,个以上平行的剖切面剖切（原称之为阶梯剖面）,3,、用,2,个相交的剖切面剖切（原称为旋转剖面）,1,、用,1,个剖切面剖切,用一个剖切面剖开物体的剖切方式适用于物体需要表达的隐蔽部分的中心均属于同一平面。,2,、用,2,个或,2,个以上平行的剖切面剖切,适用于当将物体需要表达的隐蔽部分的中心不属于同一平面，而是处于两个或两个以上相互平行的平面内,，用一个剖切平面就不能将其内部都显示时，需用两个或两个以上相互平行的剖切面剖开物体，以不与视图轮廓线重合的直角转折来联系几个相应平行的剖切面。,用几个平行的剖切面剖切时须标注。,在剖切平面的起止和转折处,标注剖切符号及剖面图编号,。,2,、用,2,个或,2,个以上平行的剖切面剖切（续）,3,、用两个相交的剖切面剖切,用两个相交剖切面剖开物体，并将不平行于投影面的截断面展开成平行于此投影面后再投射。,适用于物体需要表达的隐蔽部分的中心，既不属于同一平面，又不处于相互平行的平面内，而是属于垂直于同一投影面的两个相交平面内,，需用两个相交的剖切面剖切物体。,用两个相交的剖切面剖切须标注。,在剖切平面的起止和转折处，,标注剖切符号及剖面图编号,，并在相应剖面图下方图名后加注,“,展开,”,。,3,、用两个相交的剖切面剖切（续）,三、剖面图的种类,1,、全剖面,2,、半剖面图（一半画成外形图，另一半画 剖面图）,3,、局部剖面图及分层局部剖面图,1,、全剖面,剖切面完全剖开物体，适用于不对称物体，或虽对称但外形较简单，或其它视图已经将其外形表达清楚的物体,2,、半剖面图,一半画成外形图，另一半画剖面图。当物体具有对称平面时，向,垂直于,对称平面的,投影面投射,时所得的图形，以对称符号为界，一半画成外形图（一般不画虚线），另一半画剖面图。,适用于具有与投影面垂直的对称平面，且其内、外均需表达的物体。,习惯上：,当对称中心线是竖直线时，其右边画剖面图，左边画外形；,当对称中心线是水平横线时，其下边画剖面图，上边画外形；,2,、半剖面图（续,1,）,正锥壳基础,2,、半剖面图（续,2,）,V,例,:,将主视图改画成半剖面图,。,3,、局部剖面图及分层局部剖面图,用剖切面局部地剖开物体。适用于只需要显示其局部构造或多层次构造的物体。波浪线不应与任何图线重合。,3,、局部剖面图及分层局部剖面图（续）,支墩,多孔滤板,承托层,石英砂,石英砂,W,钢筋混凝土的悬挑楼梯板的断面图,1,1,11,P,V,W,1,11,1,1,注意断面的投影方向,断面图,断面图的种类,1,1,2,2,1-1,2-2,1,、移出断面图,杆件的断面图依次整齐地排列在杆件视图的一侧或端部,将断面图画在杆件视图中断处（不标注）,2,、重合断面图,2:1,2:1,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,1,、移出断面图（续）,将断面图画在杆件视图中断处,结构梁板的断面图画在结构布置图上,房屋立面图中墙面装饰的重合断面图,2,、重合断面图（断面图画在视图内）,例,:,阅读带有,1-1,剖面图的底版多孔的倒槽板视图，并补绘其,2-2,剖面图。,1,1,THE END,
