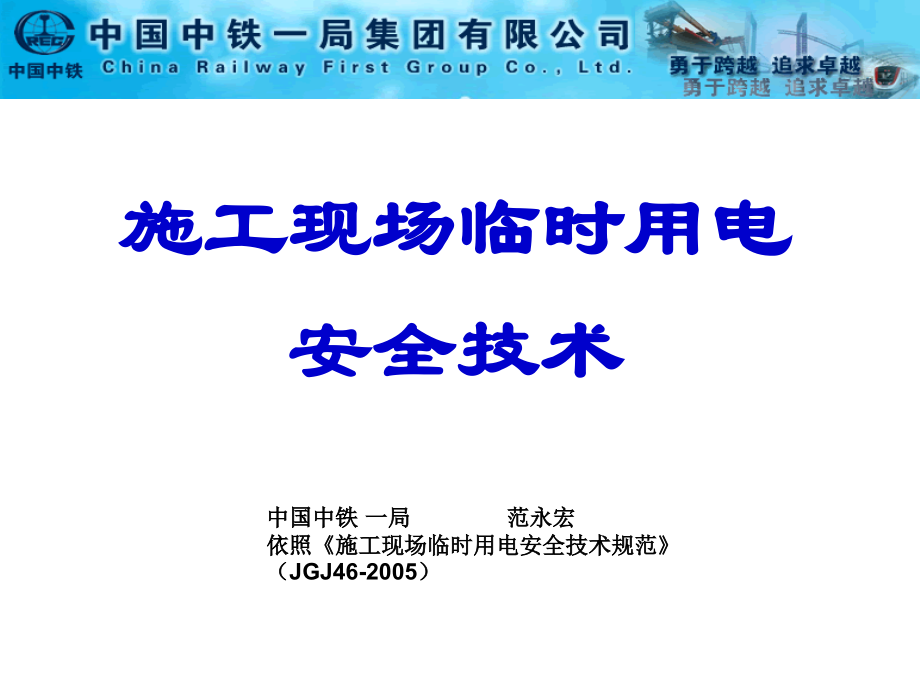

施工现场临时用电安全技术(中国中铁一局).ppt

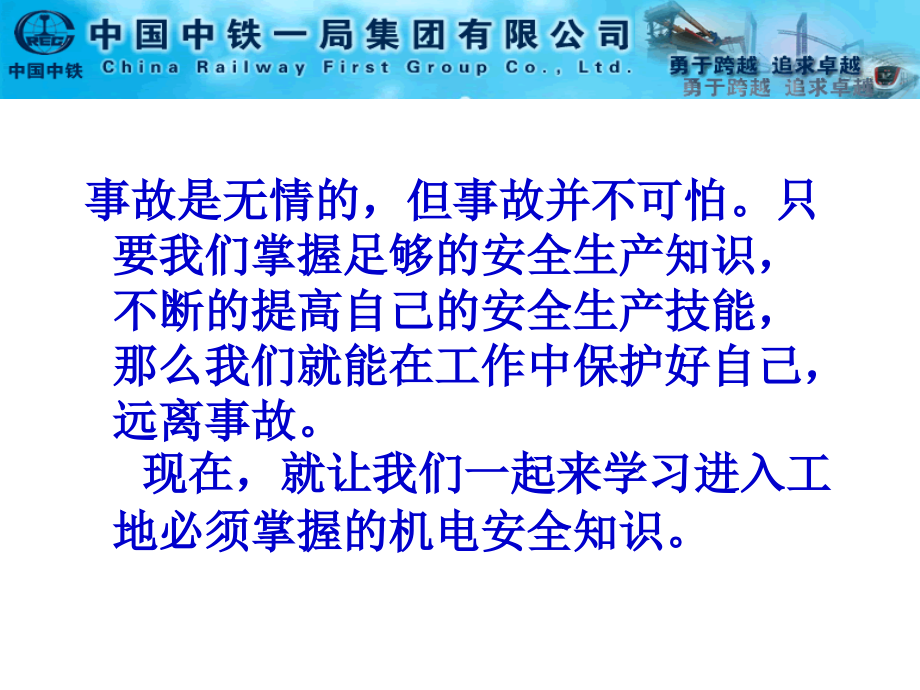

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,施工现场临时用电,安全技术,中国中铁 一局 范永宏,依照,施工现场临时用电安全技术规范,（,JGJ46-2005,）,事故是无情的，但事故并不可怕。只要我们掌握足够的安全生产知识，不断的提高自己的安全生产技能，那么我们就能在工作中保护好自己，远离事故。,现在，就让我们一起来学习进入工地必须掌握的机电安全知识。,一、基本概念,二、施工现场用电常识,三、施工现场配电箱解析,四、触电急救,一、基本概念,1.,低压,交流额定电压在,1kV,及以下电压。,2.,高压,交流额定电压在,1kV,以上的电压。,3.,安全电压,安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。安全电压值的等级有,42,、,36,、,24,、,12,、,6V,五种。,我国规定工频安全电压的上限值，即在任何情况下，两导体间或任一导体与地之间均不得超过的工频有效值为,50V,。这一限值是根据人体允许电流,30mA,和人体电阻,1700,的条件定的。国际电工委员会还规定了直流安全电压的上限值是,120 V,。,4.,触电,(,电击,),电流流经人体或动物体，使其产生病理生理效应。,5.,保护接地,(PE),是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。,它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小。这时只要适当控制接地电阻,(,一般不大于,4),，就可减少触电事故发生。,6,、保护接零（,N),在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为,保护接零,。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。,二、施工现场用电常识,1.0.3,建筑施工现场临时用电工程专用的电源中性点直接接地的低压电力系统，必须符合下列规定：,1,采用三级配电系统；,2,采用,TN-S,接零保护系统；,3,采用二级漏电保护系统。,3.2.1,电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关教育培训和技术交底，考核合格后方可上岗工作。,4.1.4,起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表,4.1.4,规定。,表,4.1.4,起重机与架空线路边线的最小安全距离,4.1.6,当达不到本规范第,4.1.2,4.1.4,条中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。,表,4.1.6,防护设施与外电线路之间的最小安全距离,9.6,手持式电动工具,类工具,的防触电保护不仅依靠基本绝缘，而且还包括一个保护接零或接地措施，使外露可导电部分在基本绝缘损坏时不能变成带电体。,类工具,的防触电保护不仅依靠基本绝缘，而且还包括附加的双重绝缘或加强绝缘，不提供保护接零或接地或不依赖设备条件，外壳具有“回”标志。,类工具又分为绝缘材料外壳,类工具和金属材料外壳,类工具二种。,类工具,的防触电保护依靠安全特低电压供电，工具中不产生高于安全特低电压的电压,9.6.1,空气湿度小于,75,的一般场所可选用,类或,类手持式电动工具，,其金属外壳与,PE,线的连接点不得少于,2,处,；除塑料外壳,类工具外，相关开关箱中漏电保护器的额定漏电动作电流不应大于,15mA,，额定漏电动作时间不应大于,0.1s,，其负荷线插头应具备专用的保护触头。所用插座和插头在结构上应保持一致，避免导电触头和保护触头混用。,9.6.2,在潮湿场所和金属构架上操作时，必须选用,类或由安全隔离变压器供电的,类手持工电动工具。金属外壳,类手持式电动工具使用时，必须符合本规范第,9.6.1,条要求；其开关箱和控制箱应设置在作业场所外面，在潮湿场所或金属构架上严禁使用,类手持式电动工具。,9.6.3,狭窄场所必须选用由安全隔离变压器供电的,类手持式电动工具，其开关箱和安全隔离变压器均应设置在狭窄场所外面，并连接,PE,线。漏电保护器的选择应符合本规范第,8.2.10,条使用于潮湿或有腐蚀介质场所漏电保护器的要求。操作过程中，应有人在外面监护。,9.6.4,手持式电动工具的负荷线应采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。,9.6.6,使用手持式电动工具时，必须按规定穿、戴绝缘防护用品。,9.6.5,手持式电动工具的外壳、手柄、插头、开关、负荷线等必须完好无损，使用前必须做绝缘检查和空载检查，在绝缘合格、空载运转正常后方可使用。绝缘电阻不应小于表,9.6.5,规定的数值。,表,9.6.5,手持式电动工具绝缘电阻限值,9.5,焊接机械,9.5.1,电焊机械应放置在防雨、干燥和通风良好的地方。焊接现场不得有易燃、易爆物品。,9.5.2,交流弧焊机变压器的一次侧电源线长度不应大于,5m,，其电源进线处必须设置防护罩。发电机式直流电焊机的换向器应经常检查和维护，应消除可能产生的异常电火花,9.5.3,电焊机械开关箱中的漏电保护器必须符合本规范第,8.2.10,条的要求。交流电焊机械应配装防二次侧触电保护器。,9.5.4,电焊机械的二次线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于,30m,，不得采用金属构件或结构钢筋代替二次线的地线。,9.5.5,使用电焊机械焊接时必须穿戴防护用品。严禁露天冒雨从事电焊作业。,三、施工现场配电箱解析,说明,1,施工现场临时用电必须严格按照,施工现场临时用电安全技术规范,JGJ 46-2005,实行三级配电系统和二级漏电保护系统。,专用变压器供电时,TN-S,接零保护系统示意图,说 明,2,所有配电箱、开关箱在使用的过程中，必须按以下操作顺序：,送电：总配电箱 分配电箱 开关箱,断电：开关箱 分配电箱 总配电箱,说明,3,总配电箱中漏电保护器的额定漏电动作电流应,大于,30mA,，额定漏电动作时间应,大于,0.1s,，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于,30mAs,。,开关箱中漏电保护器的额定漏电动作电流,不应大于,30mA,，额定漏电动作时间,不应大于,0.1s,。,使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流,不应大于,15mA,，额定漏电动作时间,不应大于,0.1s,。,配电箱设置解析,1,、总配电箱,总配电箱电器设置应符合下列要求：,1,）当总路设置总漏电保护器时，还应装设总隔离开关，分路隔离开关以及总断路分路断路器或总熔断器、分路熔断器。,当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电保护器时，可不设总断路器或总熔断器。,2,）当各分路设置分路漏电保护器时，还应装设总隔离开关，分路隔离开关及总断路器、分路断路器或总熔断器、分路熔断器。,当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。,3,）隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。如采用分断时具有可见分断点的断路器，可不另设隔离开关。,1,电源进线,5 PE,线,2,总隔离与总断路,3,分隔离与分断路,6,四路漏电保护器及出线,4 N,线,2,、分配电箱,分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。,本工地采用的是透明式空气开关即隔离开关与断路器二合一。,当断路器是具有可见分断点时，可不另设隔离开关,2,总隔离开关与总断路器,3,分隔离开关,与分断路器,1,电源进线,4 PE,线接,线端子,5 N,线接,线端子,6,电源出线,3,、开关箱,开关箱必须设置隔离开关、断路器或熔断器，以及漏电保护器。当漏电保护器具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器或熔断丝。,2,隔离开关,5 N,线,4 PE,线,接线端子,1,电源进线,6,电源出线,3,漏电保护器,4,、电焊机开关箱,电焊机应配备专用开关箱。开关箱中应设短路和漏电保护，其漏电保护器的额定动作电流不应大于,30mA,额定漏电动作时间不应,0.1S,。交流电焊机还应装配防二次侧触电保护器。,4 PE,线端子,5 N,线端子,电焊机不使用,N,线,1,电源进线,6,电源出线,2,隔离开关,3,专用漏电保护器,四、触电急救,让触电者迅速脱离电源，把脱离电源的触电者迅速移至通风干燥的地方，使其仰卧，并解开其上衣和腰带，然后对触电者进行诊断。,（,1,）诊断,判断是否有呼吸 观察呼吸情况，看其是否有胸部起伏的呼吸运动，或将面部贴近触电者口鼻处感觉有无气流呼出。,判断心跳是否停止，检查心跳情况，摸一摸颈部的颈动脉有无搏动，听一听是否有心跳的声音。,检查瞳孔是否放大，当触电者处于假死状态时，大脑细胞严重缺氧，处于死亡边缘，瞳孔自行放大，对外界光线强弱无反应。可用手电照射瞳孔，看其是否回缩。,（,2,）现场急救的方法 根据诊断结果，采取相应的急救措施，同时向附近医院告急求救。,触电者神志尚清醒，或由昏迷转为清醒，但有四肢发麻、全身无力、心慌反应等，此时，应使触电者保持安静，不要走动，请医生前来或送医院诊治。,触电者失去知觉，但心跳和呼吸还存在时，须让触电者舒适、安静地平躺在空气流通的地方，解开衣领便于呼吸；天气寒冷时，注意保温，摩擦全身，使之发热。迅速请医生前来或送医院诊治。,触电者有心跳无呼吸时，应采用“口对口人工呼吸法”进行抢救。它是触电急救行之有效的科学方法，具体的步骤及方法如下：,图,1,使触电者仰卧，迅速解开其衣领和腰带；,将触电者头偏向一侧，清除口腔中的异物，使其呼吸道畅通。必要时可用金属匙柄由口角伸人，使口张开；,救护者站在触电者的一边，一只手捏紧触电者的鼻子，一只手托在触电者颈后，使触电者颈部上抬，头部后仰，然后深吸一口气，用嘴紧贴触电者嘴，大口吹气，接着放松触电者的鼻子，让气体从触电者肺部排出。每,5S,吹气一次，不断重复地进行，直到触电者苏醒为止,。,图为,口对口人工呼吸法,a,）清理口腔异物,b,）让头后仰,c,）贴嘴吹气,d,）放开嘴鼻换气,图,10,5,口对口人工呼吸法,a,）清理口腔异物,b,）让头后仰,c,）贴嘴吹气,d,）放开嘴鼻,触电者有呼吸无心跳时。应采用“胸外心脏挤压法”进行抢救。具体操作步骤如下所示。,图,2,将触电者仰卧在结实的平地或木板上，松开衣领和腰带，使其头部稍后仰（颈部可枕垫软物），抢救者跪跨在触电者腰部两侧。,抢救者将右手掌放在触电者胸骨处，中指指尖对准其颈部凹陷的下端，左手掌复压在右手背上。,抢救者借身体重量向下用力挤压，压下,3,4cm,，突然松开，挤压和放松动作有节奏，每秒钟进行一次，每分钟宜挤压,60,次左右，不可中断，直至触电者苏醒为止。要求挤压定位要准确，用力要适当，防止用力过猛会给触电者造成内伤和用力过小挤压无效果。,胸外心脏挤压法,a,）手掌位置,b,）左手掌压在右手背上词,c,）掌根用力下压,d,）突然松开,图,10,6,胸外心脏挤压法,a,）手掌位置,b,）左手掌压在右手背上词,c,）掌根用力下压,d,）突然,（,3,）触电者呼吸和心跳都停止时，须同时采用“口对口人工呼吸法”和“胸外心脏挤压法”。单人救护时，可先吹气,2,3,次，再挤压,10,15,次，交替进行。双人救护时，每,5S,吹气一次，每秒钟挤压一次，两人同时进行操作,。图,3,注意：抢救既要迅速又要有耐心，即使在送往医院的途中也不能停止急救。此外不能给触电者打强心针、泼冷水或压木板等。,不妥之处请给予指正,谢 谢,
