密度比表面积.ppt

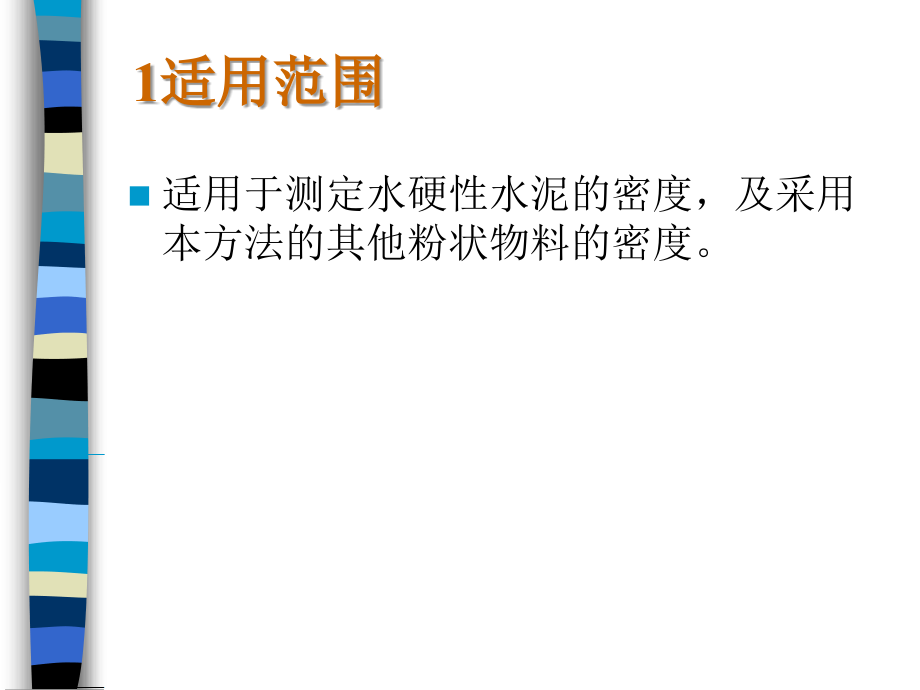

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,水泥密度测定方法,GB/T,208-1994,1,适用范围,适用于测定水硬性水泥的密度，及采用本方法的其他粉状物料的密度。,定义,表示水泥单位体积的质量，,单位是,g/cm,3,3,原理,将水泥倒入装有一定量液体介质的李氏瓶内，并使液体充分地浸透水泥颗粒，水泥的体积等于它所排开的液体体积。从而算出水泥单位体积的质量，即密度，为了使测定的水泥不产生水泥反化，,液体介质采用无水煤油,。,4,仪器设备,5.1,李氏瓶：瓶颈刻度由,0ml,至,24ml,应以,0.1mL,刻度，任何标明的容量误差都不大于,0.05mL,。（仪器首检）,5.2,无水煤油：符合,GB 253,的要求。,5.3,恒温水槽。,5,、测定步骤,无水煤油注入,0-1mL,刻度，放入水槽中恒温，使刻度部分浸入水中（水温控制在李氏瓶刻度时的温度，一般,20,）,恒温,30min,记下初始读数，准确至,0.05mL,。,取同李氏瓶，用滤纸将李氏瓶细长颈内中没有煤油的部分擦干净。,水泥试样应预先过筛，烘干一小时，后在干燥器内干冷却至室温，称取,60 g,样品，精确到,0.01g.,5,、测定步骤,用小匙将水泥样品一点点装入瓶中，反复摇动，也可用超声波震动，至没有气泡排出。再次将李氏瓶静置于恒温水槽中，恒温,30min,记下第二次读数。,第一次读数和第二次读数时，恒温水槽的温度不大于,0.2,6,、结果计算,密度,水泥质量,(g)/,排开的体积,(cm,3,),结果计算到小数第三位，取整到,0.01g/cm,3,结果取两次测定结果的平均值，两次测定结果之差不得超过,0.02,g/cm,3,.,水泥比表面积测定方法 勃氏法,GB/T 8074-2008,标准参照了,ASTM C204,用透气法测定波特兰水泥细度标准试验方法,，,JIS R5201,水泥物理试验方法 细度试验,和,EN196,6,水泥试验方法 细度测定,1,、范围,本标准适用于测定水泥的比表面积及适合采用本标准方法的、比表面积在,2000cm,2,/g,至,6000cm,2,/g,范围的其他各种粉状物料，不适用于测定多孔材料及超细粉状物料。,3,、方法原理,根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。在一定空隙率的水泥层中，空隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。,4,术语及定义,水泥比表面积：单位质量的水泥粉末所具有的总表面积，以,cm,2,/g,或,m,2,/kg,来表示。,空隙率：试料层中颗粒间隙的容积与试料层总的容积之比，以,表示。,5,、试验设备及条件,5.1,透气仪 本方法采用的勃氏比表面积透气仪，分手动和自动两种。,5.2,烘干箱,灵敏度为,1.,5.3,分析天平，分度值为,0.001g,5.4,秒表，精确至,0.5 s,。,5.5,水泥样品，按,GB 12573,取样，过,0.9mm,方孔筛，再在,110 5,下烘干,1h,，并在干燥器中冷却至室温。,5.6,基准材料,GSB14,1511,或相同等级的标准物质。,压力计液体,滤纸 中速定量滤纸,5.9,汞 分析纯,试验条件,相对湿度不大于,50%,6,仪器的校准,采用,GSB14,1511,标准粉。,至少每年进行一次。仪器使用频繁时应半年进行一次，仪器维修后也要重新标定。,标定内容：用水银排代法标定圆筒的试料层体积、用标准样测定标准时间。,7,、操作步骤,7.1,测定密度,7.2,漏气检查,（密封性检查：,U,型压力计内装水至第一条刻度线，透气圆筒外部涂上凡士林后插入,U,形压力计锥形磨口，阀门处也涂些凡士林，注意不要堵塞通气孔，打开抽气装置抽水超过第三条刻度线，关闭阀门，用橡皮塞塞紧透气圆筒，在,3min,内压力计内液面不下降，表明仪器密封性良好）,勃氏仪,7.3,空隙率（,）的确定,P,、,P,型水泥,采用,0.5000.005,其他水泥或粉料,选,用,0.5300.005,当按上述空隙率不能将试样压至规定位置时，则允许改变空隙率。以,2000,克砝码将试样压实至规定的位置为准,7.4,确定试样量,m=V(1-),8,计算,8.4,结果处理,应由二次透气试验结果的平均值确定。如二次试验结果相差,2%,以上时，应重新试验。计算结果保留至,10cm,2,/g,。,如手动与自动勃氏仪的测定结果有争议时，手动勃氏仪测定结果为准。,
