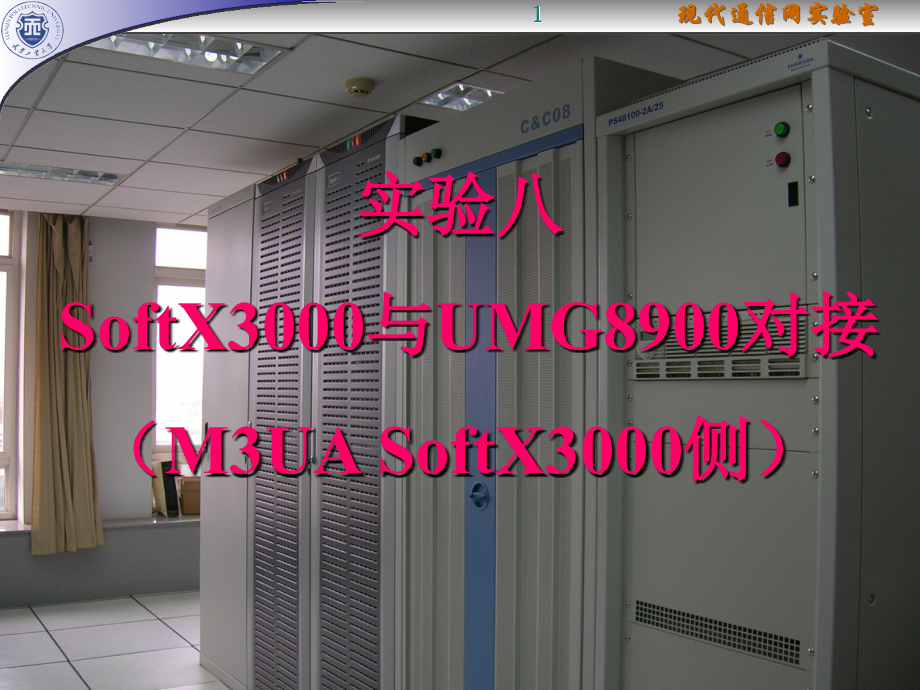

实验八 sx与umg对接(M3UA sx侧).ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,现代通信网实验室,第,*,页,实验八,SoftX3000,与,UMG8900,对接,（,M3UA SoftX3000,侧）,现代通信网实验室,1,一、实验目的,深入理解,NGN,与,PSTN,组网的方法，掌握,SoftX3000,与,UMG8900,对接数据（,M3UA SoftX3000,侧）的配置方法，实现,PSTN,、,SIP IAD,、,MGCP IAD,各用户之间的语音通信并完成测试。,二、实验器材,SoftX3000,，,UMG8900,，,IAD,，,C&C08,，电话机、实验终端,三、实验内容说明,2,M3UA,：,MTP3,用户适配层,M2UA,：,MTP2,用户适配层,IUA,：,ISDN Q.921,用户适配层,SUA,：,SCCP,用户适配层,M2PA,：,MTP2,对等适配层,V5UA,：,V5,用户适配层,SCTP,：,流控制传输协议,IP,：,互联网协议,1,、,SIGTRAN,协议栈结构,3,2,、,M3UA,概述,M3UA,由,RFC3332,定义，是,No.7 MTP3,用户适配协议，它使用流控制传输协议（,SCTP,）,通过,IP,传输,No.7 MTP3,层的用户信令消息（即,ISUP,消息和,SCCP,消息），支持协议元素实现,MTP3,对等用户在,No.7,和,IP,域里的无缝操作。该协议可用于信令网关（,SG,）,和媒体网关控制器（,MGC,）或,IP,数据库之间的信令传输，也可用于基于,IP,的应用之间的信令传输。,4,“信令转接点”信令互通方式（使用第三级用户适配层协议,M3UA,）,5,3,、,M3UA,相关术语,（,1,）应用服务器（,AS,）,一个逻辑实体，代表一定的资源，对应一个特定的“选路关键字”。,例如：,AS,可以是一个虚拟的交换单元，处理一定范围的,PSTN,中继电路的呼叫业务，标识它的选路关键字是“,DPC/OPC/,CICmn,”,。,每个,AS,包含一组应用服务器进程（,ASP,），,其中的一个或多个,ASP,处于激活状态处理业务。,（,2,）应用服务器进程（,ASP,）,AS,的进程实例，,ASP,作为,AS,的激活或备用进程，,如,ASP,可以是,MGC,、,IP SCP,的进程。,ASP,包含,SCTP,端点并可以配置,ASP,处理多个,AS,的信令业务。,AS,的消息在,ASP,和,SG,间的偶联上传输信令。,6,（,3,）,IP,服务器进程（,IPSP,）,基于,IP,应用的进程实例。,本质上,IPSP,与,ASP,相同，只是,IPSP,使用点到点的,M3UA,，,而不使用信令网关的业务。,（,4,）信令网关（,SG,）,SG,是在,IP,网和,No.7,信令网的边界接收或发送,No.7,信令的高层用户消息。,SG,是,No.7,信令网中的信令点，它包含一个或多个信令网关进程，,其中的一个或多个正常处理业务。,当,SG,包含多个,SGP,时，,SG,是一个逻辑实体，并且所包含的,SGP,被协调为对于,No.7,信令网和被支持的,AS,单独的管理视点。,7,（,5,）信令网关进程（,SGP,）,SGP,（,Signaling Gateway Process,）,为一个,SG,的进程实例，,它作为信令网关的激活、备用或负荷分担进程。,（,6,）信令进程,使用,M3UA,与其他信令进程通信的进程实例。,ASP,，,SGP,和,IPSP,都是信令进程。,（,7,）选路关键字,选路关键字描述一组,No.7,信令参数和参数值（如,DPC,、,SIO+DPC,、,SIO+DPC+OPC,、,SIO+DPC+OPC+CIC,），,它唯一地定义了由特定应用服务器处理的信令业务。,选路关键字中的参数不能基于多个目的地信令点码。,8,（,8,）选路上下文,唯一识别选路关键字的值，为一个四位字节值的整数。,选路上下文可以使用管理接口也可以使用选路关键字程序而配置。,（,9,）故障克服,在现行使用的,ASP,故障或不可用的情况下，信令业务重新选路到,ASP,或,ASP,组的能力。,9,（,10,）信令点管理簇（,SPMC,）,以特定的网络外貌和特定信令点编码在,No.7,信令网中表示的一组,AS,。,简单认为是所有属于同一信令点（,SP,）的,AS,的集合，用于描述一个,SP,的状态。,SPMC,是为了支持,SG,的,MTP3,管理程序，用于汇聚分布在,IP,域的,No.7,信令目的地点码的可用性,/,拥塞,/,用户部分状态。在某些情况，,SG,自身也可以是,SPMC,的成员，所以，在考虑支持,MTP3,管理动作时，还必须考虑,SG,的可用性,/,拥塞,/,用户部分状态。,10,（,11,）网络外貌,为了在逻辑上把,SG,和应用服务器进程间公共,SCTP,偶联上的信令业务分开，而使用网络外貌识别,No.7,信令网上下文。例如，,SG,逻辑上分为四个分开的国内,No.7,信令网单元，网络外貌隐含地定义了,No.7,信令点编码、网络表示语和,MTP3,协议类型、不同的版本。,SG,的物理,No.7,信令路由组或链路组只能在一个网络外貌中出现，网络外貌不是全局有效，只要求在,SG,和,ASP,间协调。因此，当,ASP,连接到多个,SG,时，不同的网络外貌可以识别相同的,No.7,信令网上下文，也就是可以传送或接收哪个,SG,的消息。,目前，,M3UA,暂不使用网络外貌参数。,11,（,12,）主机,进程（,ASP,，,SGP,或,IPSP,）,运行的计算机平台。,（,13,）,M3UA,链路、,M3UA,链路组、,M3UA,路由、,M3UA,实体,为了简化以上概念，,SoftX3000,定义了以下,M3UA,术语：,M3UA,链路、,M3UA,链路组、,M3UA,路由、,M3UA,实体。引入这些概念有如下优点：,*,M3UA,路由的概念可用于规模较大的网络，相距较远的,M3UA,实体间通过,M3UA,路由实现相互接入。,*有助于加强对网络的理解，对网络进行更合理的规划。,*这些概念与,MTP3,中的概念一致，有助于更快的掌握配置,M3UA,。,12,M3UA,实体、,M3UA,路由、,M3UA,链路组和,M3UA,链路之间的关系如下图所示。,SP,SGP1,SGP2,SGP3,SGP1,SGP2,SGP3,ASP1,ASP2,ASP3,SG1,SG2,MGC,MTP Link,M3UA,Linkset,M3UA Link,M3UA Route,13,M3UA,目的实体可以通过一条或多条,M3UA,路由到达，每条,M3UA,路由在归属端都对应一个,M3UA,链路组，不同的路由根据用户定义的,M3UA,路由标记和信令消息里的,SLS,实现信令业务的负荷分担。同时，每条,M3UA,路由设置了不同的优先级，所以选路时优先选用优先级高的,M3UA,路由，也就是说，选路取决于选路优先级。一个,M3UA,链路组由一条或多条,M3UA,链路组成，每条链路对应一条,SCTP,偶联。不同的,M3UA,链路其工作方式有两种：主备方式或负荷分担方式。对于负荷分担方式，同一链路组内的,M3UA,链路根据用户定义的路由标记和信令消息里的,SLS,实现信令业务的负荷分担，同时，不同的,M3UA,链路设置的选路优先级不同，同一链路组内优先级高的,M3UA,链路优先选用。,14,M3UA,链路,通过,SCTP,偶联建立的,SGP-ASP,和,IPSP-IPSP,之间的关联关系叫做,M3UA,链路。,M3UA,链路的归属端属性可以是,SGP,、,ASP,或,IPSP,。,M3UA,链路组,M3UA,链路组是,SG,和,MGC,之间（,SGP-ASP,方式）或,MGC,和,MGC,之间（,IPSP-IPSP,方式）服务于同一个,AS,的所有,M3UA,链路的集合。,15,M3UA,路由,从源实体到目的实体的通道叫做,M3UA,路由。一条,M3UA,路由在归属端对应一个,M3UA,链路组。在,ASP,或,IPSP,（,客户端）侧，通常只有一条路由从本地实体到特定目的实体；但是在,SGP,或,IPSP,（,服务器端）侧，可以有多条路由从本地实体到特定目的实体。,M3UA,实体,完成某些特定功能的逻辑处理单元，例如：,AS,、,SP,，,或只实现特定消息转接功能的逻辑单元，如,SG,可以划分作,M3UA,实体。每个,M3UA,实体由专门的信令点编码识别。,16,如果两个及以上,AS,的信令点编码都相同，则是,AS,非独占信令点编码方式；如果所有,AS,的信令点编码都不同，则是,AS,独占信令点编码方式。也就是说，如果一个,AS,只为一个信令点编码相关的业务提供服务，则是独占方式，否则就是非独占方式。,对于,AS,非独占信令点编码方式，需要增加,M3UA,目的服务以识别该,AS,的业务。在这种情况下，每个,AS,由,SI,和,CIC,范围组合的选路关键字来识别。,17,4,、,M3UA,提供的业务,（,1,）,支持传送,MTP3,用户消息,通过,SGP,和,ASP,或两个,IPSP,间建立的,SCTP,偶联，,M3UA,层传递,MTP-TRANSFER,原语。,在,ASP,，,经多个,SGP,可达目的地的情况下，,M3UA,必须选择消息选路经哪个,SGP,或支持,SGP,间的负荷分担，保证不发生顺序错误。,（,2,）,本地管理功能,M3UA,提供能力指出与接收,M3UA,消息有关的差错并通告给本地管理,/,或对等的,M3UA,。,18,（,3,）,与,MTP3,网络管理功能的互通,ASP,的,M3UA,层保存到远端,No.7,信令目的地的路由状态，可以启动查询远端,No.7,信令目的地的可用性和拥塞状态，这些信息由,SGP,的,M3UA,来提供。,ASP,的,M3UA,也可以向,SG,指出,M3UA,自身、,ASP,或,ASP,的主机拥塞。,（,4,）,支持,SGP,和,ASP,间,SCTP,偶联的管理。,19,（,5,）,支持到多个,SGP,连接的管理,ASP,可以连接到多个,SGP,，,这样，一个,No.7,信令的目的地可以通过多个,SGP,和,/,或,SG,到达，即经过多个路由。由于,MTP3,用户,只维护目的地的状态，而不管理路由，因此，,M3UA,必须维护个别路由的状态（到目的地路由的可用性、拥塞），从个别路由的状态判断出目的地的整个可用性或拥塞状态，并通知,MTP3,用户得出的状态变化。,20,5,、,M3UA,的功能,（,1,）,No.7,信令点编码表示,在,No.7,信令网中，信令网关用来表示,IP,域中的一组节点用来选路到,No.7,信令网。,SG,自身作为,No.7,信令网的一个物理节点，为了管理的目的，,SG,必须要用,No.7,信令点码来表示，,SG,的信令点编码也可以用来指示,SG,的本地,MTP3,用户，例如,SG,内部的,SCCP,功能。,应用服务器可以表示为与,SG,相同的信令点编码,，,或者是独立的信令点码，或者与其它应用服务器使用一个信令点编码,。,如果需要，可以用单个信令点编码来表示,SG,和所有的应用服务器。,21,（,2,）选路上下文和选路关键字,SGP,和,AS,间,No.7,信令消息的分配是由选路关键字和相关的选路上下文确定。选路关键字是用于匹配,No.7,信令消息必要的一组,No.7,信令参数，选路上下文参数是四字节值,(,整数,),。因此选路上下文可以看作是包含选路关键字条目的发送节点的消息分配表。,构成选路关键字条目的,No.7,信令地址,/,选路信息包括,MTP3,路由标记中的,OPC,、,DPC,、,SIO,，或,MTP3-,用户的特定字段，例如,ISUP CIC,、,SCCP,子系统号码或,TCAP,事物处理,ID,。,可以配置,ASP,在一个单独的,SCTP,偶联上处理与多个,AS,有关的信令业务。在,ASP,，,选路上下文参数唯一地识别与每个,AS,有关的信令业务范围。,22,SGP,的消息分配,从,No.7,信令网收到的消息要选路到适当的,IP,目的地，,SGP,必须使用从,MTP3-,用户接收消息的信息完成消息分配功能。,为了支持消息分配，,SGP,必须维护网络地址翻译表，把入局,No.7,信令消息的信息映射为特定应用和特定业务范围的应用服务器，这是通过入局,No.7,信令消息的信息单元和,SGP,设置的选路关键字的比较而完成。然后这些选路关键字对应到一个应用服务器，而这个应用服务器是通过一个或几个,ASP,实现，这些,ASP,使用各种管理消息，提供它们对端,SGP,可用性、业务处理能力和拥塞的动态状态信息。,23,ASP,的消息分配,ASP,必须为消息选择适当的,SGP,，,这通过分析消息的目的信令点编码和,SLS,，,来完成消息的选路。,当存在选路到,No.7,信令网的几个路由,(,或,SGP),时，考虑到从,SGP,接收的,No.7,信令网目的地的可用性,/,拥塞状态、每个,SGP,的可用性状态、配置变化和故障克服机制，,ASP,要为,No.7,信令目的地维护可用,SGP,路由的动态表。,24,（,3,）,No.7,信令与,M3UA,的互通,No.7,信令与,M3UA,的互通中，,M3UA,适配层提供定义的,MTP3,用户原语的扩展。,信令网关,No.7,信令层,SG,负责终结,No.7,信令协议的,MTP3,，,并向基于,IP,的用户提供延伸。,从,No.7,信令的角度，希望,SG,以标准的,No.7,信令网接口，使用,No.7,信令消息传递部分（,MTP,）,传送和接收消息信号单元，从而提供可靠的消息传递。,作为,No.7,信令接口，可以是,64k bit/s,的信令链路，也可以是,2M bit/s,的高速信令链路。,25,在,SG,的,No.7,信令与,M3UA,互通,通过,IP,网支持,M3UA,适配层，,SGP,提供,No.7,信令网与,IP,网间的传送功能的互通，它允许向存在,MTP3-,用户端点基于,IP,的应用服务器进程传送和接收,MTP3-,用户信令消息。,对,No.7,信令用户部分管理，要求,ASP,就象,No.7,信令网的,SEP,的,MTP3-,用户协议，接收,No.7,信令点可用性、,No.7,信令网拥塞和远端用户部分不可用性的指示。为完成这些功能，在,SG,的,MTP3-,用户高层接口接收的,MTP-PAUSE,、,MTP-RESUME,和,MTP-STATUS indication,原语，应该传送到远端,ASP,的,MTP3-,用户低层接口,(,当然这些,indication,原语也可用于,SG,的本地,MTP3-,用户,),。,26,从,No.7,信令网接收的,MTP3,管理消息例如,TFP,或,TFA,并不是简单地封装然后发送到,ASP,，,SG,必须终结这些消息而产生适当的,M3UA,消息。,应用服务器,应用服务器簇负责提供支持,No.7,信令的上层。从,No.7,信令的角度，,SPMC,提供指定目的码的上层业务的完整支持，例如，提供,MGC,能力的,SPMC,必须根据,No.7,信令网的规范为给指定目的码提供,TUP,或,ISUP,。,在,ASP,连接到多个,SG,的情况下，,M3UA,必须根据到这些目的地路由的可用性,/,拥塞状态，维护被配置,No.7,信令目的地的状态和路由消息。,27,（,4,）冗余模型,应用服务器冗余,信令网关冗余,（,5,）流量控制,（,6,）拥塞管理,（,7,）,SCTP,映射,SGP,和,ASP,的,M3UA,支持把信令业务分配到,SCTP,的流中，对于有顺序要求的信令业务必须分配到相同的流中，为了满足这个要求，,MTP3,用户业务可以针对,MTP,路由标记中的,SLS,分配相同的流，但应当小于低层,SCTP,偶联支持的最大流的数量。,28,为了减少传送和缓冲时延，而在,M3UA,内使用了,SCTP,流，因此改善了信令单元总的性能和可靠性。,MTP3,用户消息分布在不同流中将减少消息错序的可能。,（,8,）客户端,/,服务器模型,SGP,和,ASP,都能支持客户端和服务器操作，使用,M3UA,的对等端点应该配置为一端是服务器，另一端是启动,SCTP,偶联的客户端。缺省值,SGP,作为服务器，,ASP,是客户端，,ASP,应该启动对,SGP,的,SCTP,偶联。,在,IPSP,对,IPSP,通信中，应该配置使用,M3UA,的对等层端点使得一方起服务器的作用，另一方起客户端的作用。,M3UA,是在,SCTP,上而不是在,TCP,上传送，为,M3UA,登记的,SCTP,用户端口号码为,2905,。,29,四、数据配置,1,、,UMG8900,数据配置情况说明,（,1,）只是改动了,SIGTRAN,部分的数据配置，其它的诸如时钟、,IP,资源、承载以及,H.248,数据均与配置,M2UA,时相同。,（,2,）增加了,2,条,MTP2,链路，与配置,M2UA,时相似，只是将链路类型改为,MTP364K,。,（,3,）,设置本局信令点编码为“,aaaa02”,，,并将信令转接点功能设为“是”。,（,4,）增加到,PSTN,的目的信令点编码“,aaaa01”,。,（,5,）,增加,1,条,MTP3,链路组、,2,条,MTP3,链路和,MTP3,路由。,（,6,）增加,M3UA,本地实体和目的实体。,30,（,7,）增加,1,个,M3UA,链路集、,1,条,M3UA,路由和,1,条,MTP3,链路。,2,、,SoftX3000,数据配置指导,（,1,）,只需改动,SIGTRAN,部分的数据配置。,（,2,）,增加,M3UA,本地实体，主要参数是：本地实体信令点编码（,111111,），本地实体类型（,AS,）。,（,3,）,增加,M3UA,目的实体（,UMG8900,），,主要参数是：目的实体索引（,0,），目的实体信令点编码（,aaaa02,），,STP,标志（是）,，目的实体类型（,SG,）。,（,4,）,增加,M3UA,目的实体（,CC08,），,主要参数是：目的实体索引（,1,），目的实体信令点编码（,aaaa01,），,目的实体类型（,SP,）。,31,（,5,）,增加,M3UA,链路集，主要参数是：相邻目的实体索引（,1,），链路选择掩码（,0000,），工作模式（,AS,）。,（,6,）,增加,M3UA,链路，主要参数是：本地端口号（,2905,），远端端口号（,2905,），,C/S,模式（,C,）,，,主,/,从归属标志（主）,（,7,）,增加到,PSTN,的,M3UA,路由，主要参数是：目的实体索引（,1,），链路集索引（,0,）。,32,五、参考脚本（,SIGTRAN,部分）,/M3UA,信令数据,ADD N7DSP:DPX=0,NI=NN,DPC=aaaa01,OPC=111111,DPNAME=CC08,STPF=FALSE,ADJF=FALSE,SLSSM=B0000,PRT=ITU;,/,增加,MTP,目的信令点：目的信令点索引，目的信令点编码，源信令点编码，目的信令点名称，信令转接点标志，相邻标志，信令规范，用于指示本局,SoftX3000,与该目的信令点之间的,No.7,信令遵循哪个组织制定的规范,ADD ESG:SGID=0,SGNAME=UMG8900,EID=192.168.0.6:2944,CONFIRM=Y;,/,增加内嵌信令网关：信令网关标识，信令网关名称，设备标识（指定该信令网关内嵌在哪个媒体网关内）,33,ADD M3LE:LEX=0,LENAME=SX3000,NI=NN,OPC=111111,LET=AS;,/,增加,M3UA,本地实体：本地实体索引，本地实体名称，网络指示，本地实体信令点编码，本地实体类型,ADD M3DE:DEX=0,DENAME=UMG8900,NI=NN,DPC=aaaa02,STPF=TRUE,SLSSM=B0000,DET=SG;,/,增加,M3UA,目的实体：目的实体索引，目的实体名称，网络指示，目的实体信令点编码，链路集选择掩码，,STP,标志，目的实体类型,34,ADD M3DE:DEX=1,DENAME=CC08,NI=NN,DPC=aaaa01,STPF=FALSE,SLSSM=B0000,DET=SP;,/,增加,M3UA,目的实体：目的实体索引，目的实体名称，网络指示，目的实体信令点编码，链路集选择掩码，,STP,标志，目的实体类型,ADD M3LKS:LSX=0,LSNAME=TO-UMG8900,ADX=0,SLSM=B0000,WM=ASP;,/,增加,M3UA,链路集：链路集索引，链路集名称，相邻目的实体索引，链路选择掩码，工作模式（应用服务器进程）,35,ADD M3LNK:MN=136,LNKN=0,LNKNAME=TO-UMG8900,LOCIP1=192.168.0.2,LOCPORT=2905,PEERIP1=192.168.0.6,PEERPORT=2905,CS=C,LSX=0,MSF=MASTER;,/,增加,M3UA,链路：,BSGI,模块号，链路名称，本地,IP,地址,1,，本地端口号，远端,IP,地址,1,，远端端口号，,C/S,模式，链路集索引，主,/,从归属标志,/ADD M3RT:RTNAME=TO-UMG8900,DEX=0,LSX=0;,/,增加,M3UA,路由：路由名称，目的实体索引，链路集索引,36,
