如何绘制质量体系流程图.ppt

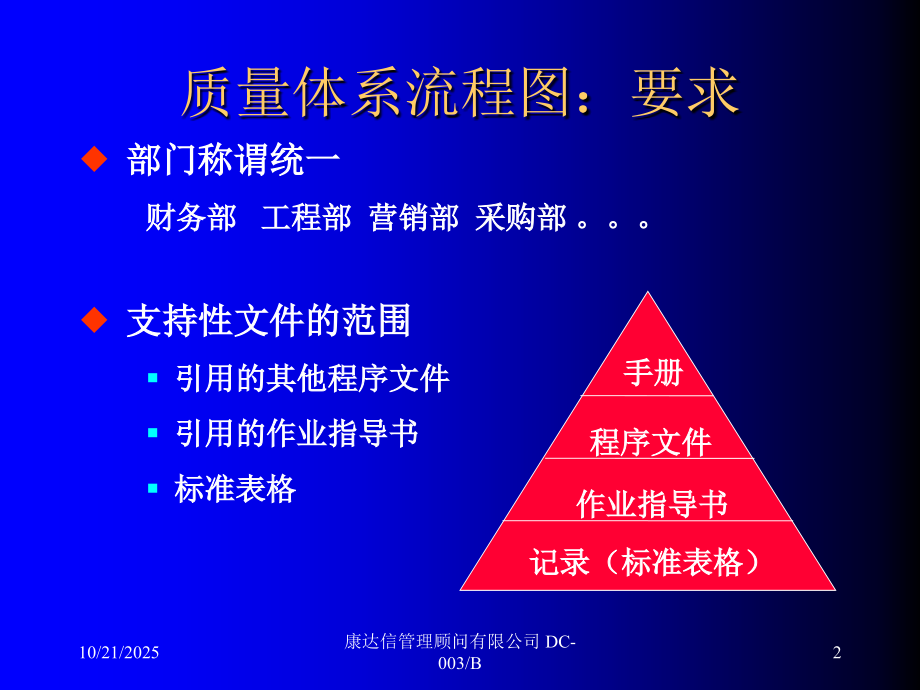

单击此处编辑母版标题样式,*,康达信管理顾问有限公司 DC-003/B,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,如何绘制质量体系流程图,质量体系流程图：要求,部门称谓统一,财务部 工程部 营销部,采购部。,支持性文件的范围,引用的其他程序文件,引用的作业指导书,标准表格,手册,程序文件,作业指导书,记录（标准表格）,10/21/2025,2,康达信管理顾问有限公司 DC-003/B,质量体系流程图：字体,流程图名称：,14,号,部门名称：,12,号,其它文字：,10,号,中文：宋体 标准,英文：TIMES NEW ROMAN,10/21/2025,3,康达信管理顾问有限公司 DC-003/B,10/21/2025,4,康达信管理顾问有限公司 DC-003/B,10/21/2025,5,康达信管理顾问有限公司 DC-003/B,质量体系流程图：实例整体,10/21/2025,6,康达信管理顾问有限公司 DC-003/B,绘图软件介绍,HPNTSVR-SZDCsoftwarevisio2002,安装VISIO 2002：,10/21/2025,7,康达信管理顾问有限公司 DC-003/B,编制要求,框图形状：4种,如申请、审核,如是否批准,如支持的作业指导书,如记录保存,活动,判断,支持,流程,记录,归档,10/21/2025,8,康达信管理顾问有限公司 DC-003/B,编制要求,按照流程的顺序进行,考虑支持的流程,理顺所有文件或流程的接口关系,10/21/2025,9,康达信管理顾问有限公司 DC-003/B,编制要求,部门岗位描述,当与顾客有关联时必须有顾客一栏,尽可能描述岗位而不是部门，特别是审核、批准类,文字描述要求：,框图内用活动来描述,采用如申请、审核、批准、文件编制、记录保存、归档,不能采用如顾客文件、表格、奖惩措施、改进方法,语言简练，字数不超过8个,典型如,根据培训需求编制年度计划,应为,编制年度计划,10/21/2025,10,康达信管理顾问有限公司 DC-003/B,编制要求,相关文件,相关的程序,支持的作业指导书,填写的表格名称,表格区不够可以采用粘贴的方法解决,10/21/2025,11,康达信管理顾问有限公司 DC-003/B,
