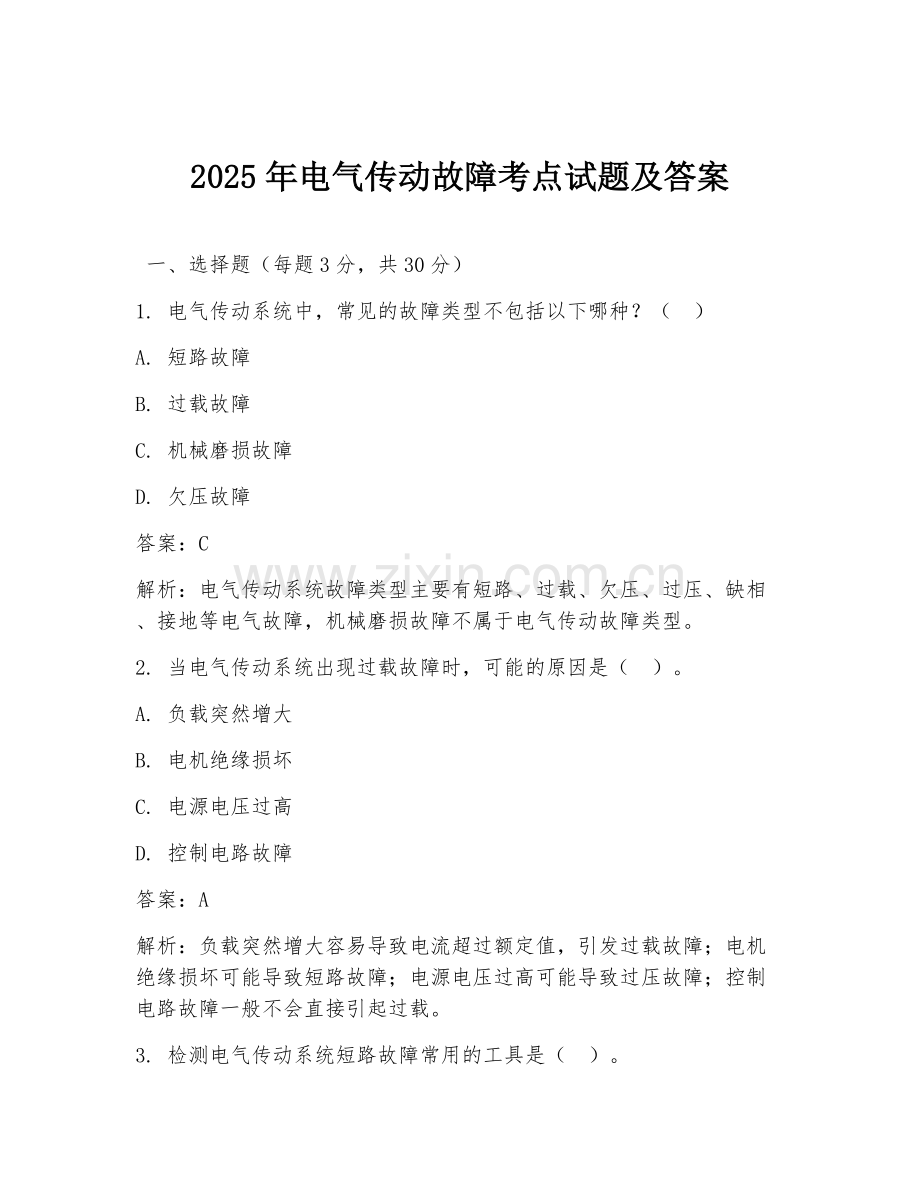

2025年电气传动故障考点试题及答案

一、选择题（每题3分，共30分）
1. 电气传动系统中，常见的故障类型不包括以下哪种？（ ）
A. 短路故障
B. 过载故障
C. 机械磨损故障
D. 欠压故障
答案：C
解析：电气传动系统故障类型主要有短路、过载、欠压、过压、缺相、接地等电气故障，机械磨损故障不属于电气传动故障类型。
2. 当电气传动系统出现过载故障时，可能的原因是（ ）。
A. 负载突然增大
B. 电机绝缘损坏
C. 电源电压过高
D. 控制电路故障
答案：A
解析：负载突然增大容易导致电流超过额定值，引发过载故障；电机绝缘损坏可能导致短路故障；电源电压过高可能导致过压故障；控制电路故障一般不会直接引起过载。
3. 检测电气传动系统短路故障常用的工具是（ ）。
A. 万用表
B. 兆欧表
C. 钳形电流表
D. 示波器
答案：A
解析：万用表可用于测量电压、电流、电阻等，能方便地检测短路故障时的异常电阻或电流情况；兆欧表主要用于检测绝缘电阻；钳形电流表可在不切断电路的情况下测量电流；示波器主要用于观察电信号的波形等，一般不用于直接检测短路故障。
4. 对于电气传动系统的接地故障，以下说法正确的是（ ）。
A. 接地故障一定会导致设备损坏
B. 接地故障可能会引起触电危险
C. 接地故障只会影响电气性能，不会影响安全
D. 接地故障无法检测
答案：B
解析：接地故障可能会使设备外壳带电，从而引起触电危险；接地故障不一定会导致设备损坏，及时发现并处理可能不会造成严重后果；接地故障不仅影响电气性能，还关乎安全；接地故障可以通过接地电阻测试仪等工具进行检测。
5. 电气传动系统中，电机过热的可能原因是（ ）。
A. 负载过小
B. 通风良好
C. 电机绕组短路
D. 电源频率过高
答案：C
解析：电机绕组短路会导致电流增大，产生过多热量，使电机过热；负载过小一般不会导致电机过热；通风良好有助于电机散热，不会使电机过热；电源频率过高对电机温度影响不是直接导致过热的主要原因。
6. 在处理电气传动故障时，首先应该（ ）。
A. 更换故障元件
B. 切断电源
C. 检查故障现象
D. 分析故障原因
答案：B
解析：处理电气传动故障时，为确保安全，首先应切断电源，防止在检修过程中发生触电等危险。
7. 电气传动系统中，缺相故障会使电机（ ）。
A. 转速加快
B. 正常运行
C. 转速降低甚至无法启动
D. 温度降低
答案：C
解析：缺相时电机绕组无法形成完整的旋转磁场，会导致转速降低甚至无法启动。
8. 以下哪种保护装置可用于防止电气传动系统过载？（ ）
A. 熔断器
B. 热继电器
C. 漏电保护器
D. 时间继电器
答案：B
解析：热继电器主要用于电动机过载保护；熔断器主要用于短路保护；漏电保护器用于防止漏电；时间继电器用于控制电路中的时间动作。
9. 电气传动系统故障诊断的一般步骤不包括（ ）。
A. 观察故障现象
B. 查阅设备说明书
C. 直接更换部件
D. 进行测试和分析
答案：C
解析：直接更换部件不是故障诊断的步骤，应先观察现象、查阅资料、测试分析后再确定故障原因并维修或更换部件。
10. 对于电气传动系统中的过压故障，可能的解决方法是（ ）。
A. 增加负载
B. 降低电源电压
C. 提高电机转速
D. 更换电机
答案：B
解析：过压故障可通过降低电源电压来解决；增加负载可能会加重故障；提高电机转速与过压故障无关；更换电机不能解决过压问题。

二、填空题（每题3分，共15分）
1. 电气传动系统的基本组成包括电源、______、______和控制装置。
答案：电动机、传动机构
解析：电气传动系统基本组成包含电源为系统提供电能，电动机是执行部件，传动机构传递动力，控制装置控制整个系统运行。
2. 短路故障会导致电路中的______急剧增大。
答案：电流
解析：短路时电阻趋近于零，根据欧姆定律I=U/R，电压不变时电流会急剧增大。
3. 检测电机绝缘电阻常用的仪表是______。
答案：兆欧表
解析：兆欧表专门用于测量电气设备的绝缘电阻。
4. 电气传动系统的过载保护装置动作后，应首先检查______。
答案：负载情况
解析：过载可能是负载过大引起，所以先检查负载情况，看是否有异常增加等。
5. 缺相故障时，电机的三相电流会______。
答案：不平衡
解析：缺相时三相电流不能正常平衡分配，会出现电流不平衡现象。

三、判断题（每题2分，共10分）
1. 电气传动系统中，只要电机能转动就说明没有故障。（ ）
答案：×
解析：电机能转动不代表没有故障，可能存在转速异常、温度过高、振动异常等潜在问题。
2. 短路故障一定会使熔断器熔断。（ ）
答案：×
解析：短路故障时如果短路电流未达到熔断器的熔断电流，熔断器不一定会熔断。
3. 接地故障只会影响电气设备的正常运行，不会危及人身安全。（ ）
答案：×
解析：接地故障可能导致设备外壳带电，会危及人身安全。
4. 热继电器可以长期过载运行。（ ）
答案：×
解析：热继电器是用于过载保护的，长期过载运行会损坏热继电器。
5. 电气传动系统故障诊断时，不需要考虑设备的使用环境。（ ）
答案：×
解析：设备使用环境如温度、湿度、灰尘等可能影响设备性能，故障诊断时需要考虑。

四、简答题（每题15分，共30分）
1. 简述电气传动系统短路故障的危害及常见原因。
答案：危害：短路会导致电路中电流急剧增大，可能损坏电气设备，如电机绕组烧毁、线路发热甚至引发火灾等。常见原因：电气设备绝缘损坏，如长期使用导致绝缘老化、受潮、外力损伤等；电气线路连接不当，如电线接头松动、接触不良等；电气元件质量问题，如劣质的开关、插座等；雷击等外部因素。
解析：短路时电流增大产生大量热量，对设备和线路造成破坏。绝缘损坏等原因使电路失去正常绝缘性能，导致短路。
2. 说明如何进行电气传动系统过载故障的排查与处理。
答案：排查：首先观察设备运行状态，如电机是否发热、转速是否异常等；检查负载情况，看是否有突然增加或异常负载；测量电机电流，判断是否超过额定值。处理：如果是负载问题，调整负载使其在合理范围内；检查电机自身是否有故障，如绕组短路等，如有则进行维修或更换电机；检查保护装置是否正常工作，如热继电器是否动作灵活等，如有问题进行维修或更换。
解析：通过观察、检查负载和测量电流来排查过载原因，然后针对不同原因采取相应处理措施，确保系统正常运行。

五、案例分析题（15分）
某工厂的电气传动系统中，一台三相异步电动机在运行过程中突然停止转动。经过检查，发现熔断器熔断，电机绕组有短路现象。请分析可能导致该故障的原因，并提出相应的解决措施。
答案：可能原因：电机长期运行导致绝缘老化；电机受潮；电机内部有异物进入，损坏绕组；电气线路短路，影响到电机；电机制造质量问题。解决措施：更换电机绕组，修复绝缘；对电机进行干燥处理；清理电机内部异物；检查电气线路，排除短路故障；选用质量可靠的电机。
解析：绝缘老化、受潮等会降低电机绝缘性能引发短路，异物进入和线路短路也可能导致电机短路，制造质量问题本身就可能存在隐患。针对这些原因采取相应修复、处理和更换措施来解决故障。
