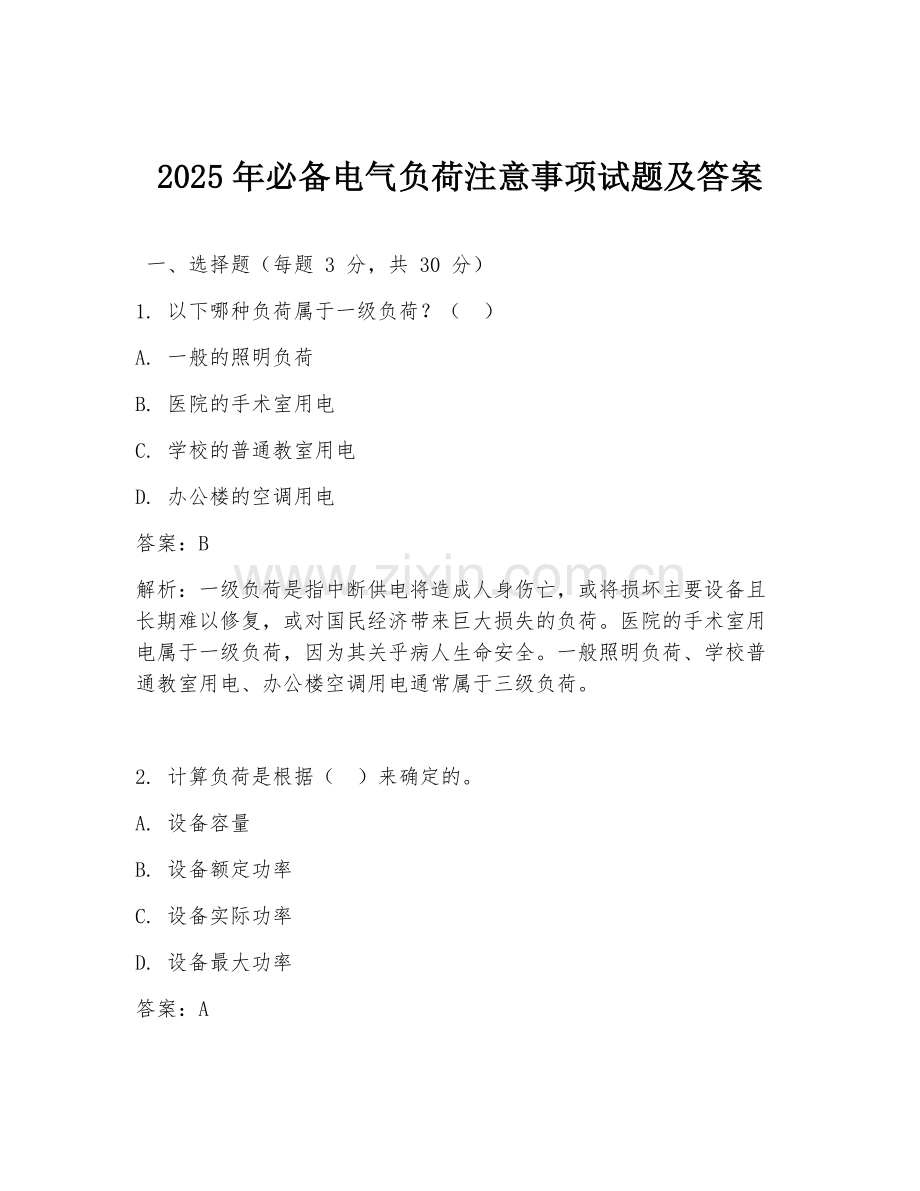

2025年必备电气负荷注意事项试题及答案

一、选择题（每题 3 分，共 30 分）
1. 以下哪种负荷属于一级负荷？（ ）
A. 一般的照明负荷
B. 医院的手术室用电
C. 学校的普通教室用电
D. 办公楼的空调用电
答案：B
解析：一级负荷是指中断供电将造成人身伤亡，或将损坏主要设备且长期难以修复，或对国民经济带来巨大损失的负荷。医院的手术室用电属于一级负荷，因为其关乎病人生命安全。一般照明负荷、学校普通教室用电、办公楼空调用电通常属于三级负荷。

2. 计算负荷是根据（ ）来确定的。
A. 设备容量
B. 设备额定功率
C. 设备实际功率
D. 设备最大功率
答案：A

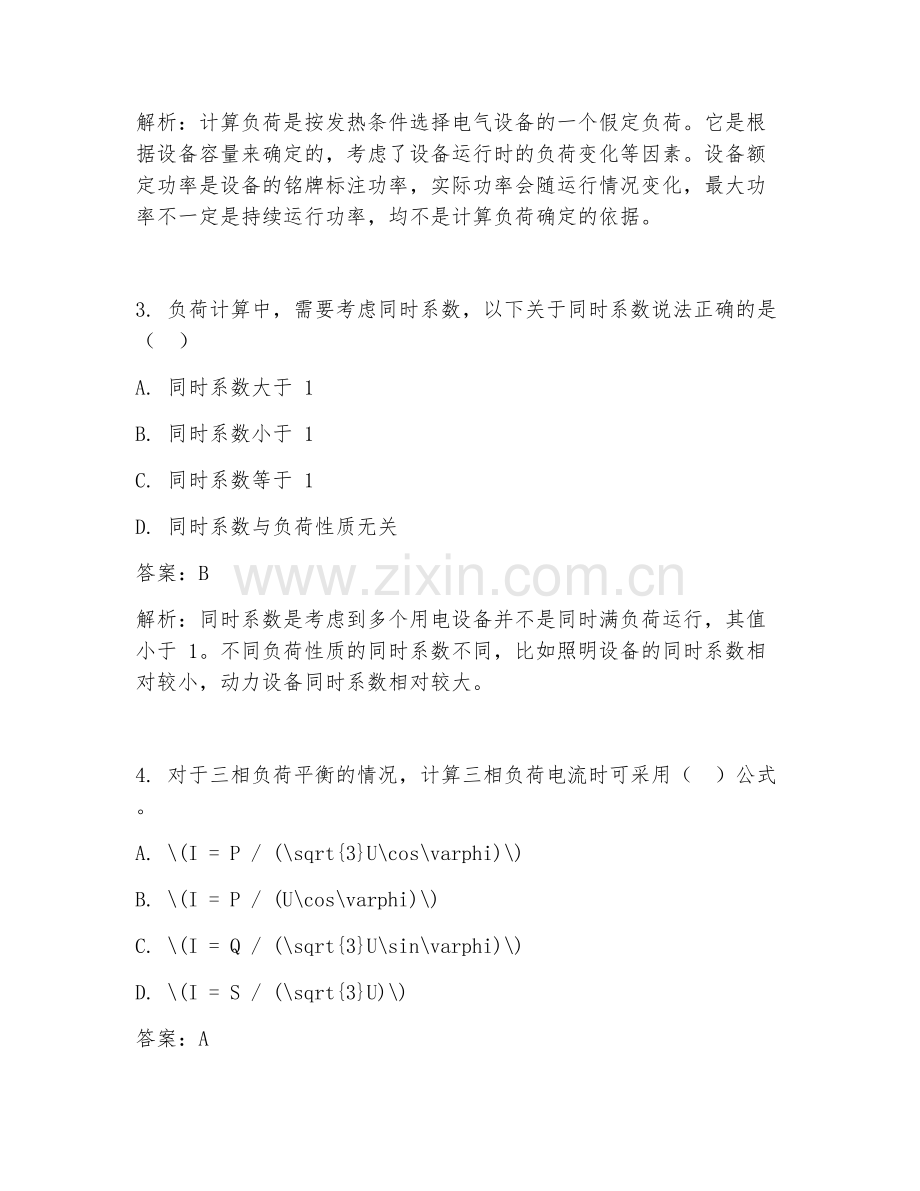

解析：计算负荷是按发热条件选择电气设备的一个假定负荷。它是根据设备容量来确定的，考虑了设备运行时的负荷变化等因素。设备额定功率是设备的铭牌标注功率，实际功率会随运行情况变化，最大功率不一定是持续运行功率，均不是计算负荷确定的依据。

3. 负荷计算中，需要考虑同时系数，以下关于同时系数说法正确的是（ ）
A. 同时系数大于 1
B. 同时系数小于 1
C. 同时系数等于 1
D. 同时系数与负荷性质无关
答案：B
解析：同时系数是考虑到多个用电设备并不是同时满负荷运行，其值小于 1。不同负荷性质的同时系数不同，比如照明设备的同时系数相对较小，动力设备同时系数相对较大。

4. 对于三相负荷平衡的情况，计算三相负荷电流时可采用（ ）公式。
A. \(I = P / (\sqrt{3}U\cos\varphi)\)
B. \(I = P / (U\cos\varphi)\)
C. \(I = Q / (\sqrt{3}U\sin\varphi)\)
D. \(I = S / (\sqrt{3}U)\)
答案：A
解析：在三相负荷平衡时，计算三相负荷电流用公式\(I = P / (\sqrt{3}U\cos\varphi)\)。其中\(P\)是有功功率，\(U\)是线电压，\(\cos\varphi\)是功率因数。\(I = P / (U\cos\varphi)\)用于单相负荷计算；\(I = Q / (\sqrt{3}U\sin\varphi)\)用于计算无功电流；\(I = S / (\sqrt{3}U)\)用于计算视在电流。

5. 以下哪种情况可能会导致电气负荷过载？（ ）
A. 设备容量选择过大
B. 实际运行负荷小于计算负荷
C. 增加了新的用电设备
D. 提高了功率因数
答案：C
解析：增加新的用电设备会使总负荷增加，如果超过了线路或设备的承载能力，就会导致过载。设备容量选择过大一般不会导致过载，而是可能造成资源浪费；实际运行负荷小于计算负荷不会过载；提高功率因数与负荷过载没有直接关系。

6. 确定电气负荷等级的主要依据是（ ）
A. 设备数量
B. 负荷大小
C. 停电造成的后果
D. 供电可靠性要求
答案：C
解析：停电造成的后果严重程度是确定电气负荷等级的主要依据。如一级负荷停电会造成人身伤亡等严重后果。设备数量、负荷大小不是确定负荷等级的关键因素，供电可靠性要求是在确定负荷等级后考虑采取何种供电方式等的依据。

7. 对于季节性负荷，在计算负荷时应（ ）
A. 考虑全年运行情况
B. 只考虑季节高峰负荷
C. 忽略不计
D. 按平均负荷计算
答案：B
解析：季节性负荷在计算负荷时应重点考虑季节高峰负荷，因为在高峰时段其对供电系统影响最大。考虑全年运行情况会使计算结果不准确，忽略不计不符合实际，按平均负荷计算不能反映高峰时的负荷需求。

8. 负荷计算的目的不包括（ ）
A. 选择合适的导线截面
B. 确定变压器容量
C. 计算电费
D. 校验保护装置的灵敏度
答案：C
解析：负荷计算的目的主要有选择合适的导线截面、确定变压器容量、校验保护装置灵敏度等。计算电费不是负荷计算的直接目的，电费计算与电价、电量计量方式等有关。

9. 以下属于动态负荷的是（ ）
A. 照明负荷
B. 空调负荷
C. 电梯负荷
D. 电焊机负荷
答案：D
解析：电焊机负荷在工作时电流变化频繁且幅度较大，属于动态负荷。照明负荷、空调负荷相对较为稳定，电梯负荷在启动和运行阶段有变化但不如电焊机明显，通常不属于典型动态负荷。

10. 当计算负荷确定后，选择电气设备的原则是（ ）
A. 设备额定参数小于计算负荷
B. 设备额定参数等于计算负荷
C. 设备额定参数大于计算负荷
D. 设备额定参数与计算负荷无关
答案：C
解析：选择电气设备时，设备额定参数要大于计算负荷，这样才能保证设备在实际运行中安全可靠，不会因长期过载而损坏。设备额定参数小于计算负荷会导致设备运行不稳定甚至损坏，等于计算负荷可能在一些情况下因负荷波动等因素导致设备过载，设备额定参数与计算负荷密切相关。

二、填空题（每题 2 分，共 20 分）
1. 电气负荷按重要程度可分为____、____、____三级。
答案：一级负荷、二级负荷、三级负荷
解析：这是电气负荷重要程度的基本分类，一级负荷要求最高，停电后果最严重，如医院手术室等；二级负荷次之，停电会造成较大影响；三级负荷停电影响相对较小，如一般照明等。

2. 计算负荷是一个假想的、____的最大负荷。
答案：持续运行
解析：计算负荷是为了方便按发热条件选择电气设备而设定的，是假设持续运行的最大负荷，考虑了设备运行时的发热等因素。

3. 负荷计算的方法有____、____、____等。
答案：需要系数法、二项式法、利用系数法
解析：需要系数法是最常用的方法，根据设备组的需要系数和设备容量计算负荷；二项式法考虑了设备台数对计算结果的影响；利用系数法通过利用系数来计算负荷，适用于不同类型的负荷计算。

4. 同时系数是考虑多台设备____运行的系数。
答案：不同时
解析：由于多台设备不是同时满负荷运行，同时系数反映了这种不同时运行的情况，用于计算总的负荷需求。

5. 对于照明负荷，其计算电流公式为\(I = P / (U\cos\varphi)\)，其中\(P\)为____，\(U\)为____，\(\cos\varphi\)为____。
答案：照明设备功率、额定电压、功率因数
解析：在照明负荷计算电流公式中，\(P\)是照明设备消耗的功率，\(U\)是照明设备的额定电压，\(\cos\varphi\)是照明设备的功率因数，不同类型照明设备功率因数不同。

6. 一级负荷中特别重要的负荷，除由____个电源供电外，还应增设____。
答案：两、应急电源
解析：一级负荷中特别重要的负荷，需由两个电源供电以提高供电可靠性，还应增设应急电源，如不间断电源（UPS）等，在主电源故障时保证设备正常运行。

7. 确定计算负荷时，需要考虑负荷的____和____。
答案：工作制、功率因数
解析：负荷的工作制不同（如长期工作制、短时工作制、反复短时工作制等），其计算负荷的方式不同；功率因数影响无功功率大小，进而影响计算负荷，在计算时需考虑。

8. 对于动力负荷，其计算负荷一般比照明负荷____。
答案：大
解析：动力设备功率一般较大，如电动机等，在运行时消耗的电能多，所以其计算负荷通常比照明负荷大。

9. 季节性负荷在非高峰季节可按____考虑。
答案：较小负荷
解析：季节性负荷在非高峰季节运行负荷较小，计算时可按较小负荷考虑，以合理确定供电系统容量等。

10. 选择电气设备时，除考虑计算负荷外，还应考虑设备的____、____等因素。
答案：额定电压、额定电流
解析：电气设备的额定电压要与供电系统电压匹配，额定电流要能承受计算负荷电流及可能的过载电流，同时还要考虑设备的绝缘性能、防护等级等其他因素。

三、简答题（每题 10 分，共 30 分）
1. 简述什么是计算负荷以及计算负荷的意义。
答案：计算负荷是按发热条件选择电气设备的一个假定负荷。它是根据设备容量，考虑设备运行时的负荷变化、同时系数等因素，通过一定的计算方法得出的一个假想的、持续运行的最大负荷。（5 分）
意义在于：通过计算负荷，可以合理选择导线截面、变压器容量等电气设备，保证电气系统在正常运行时不会因设备过载而损坏，确保供电系统的安全可靠运行，同时也能避免设备选择过大造成资源浪费。（5 分）
解析：计算负荷是电气设计中的重要概念，它为后续设备选择等提供依据。理解其定义和意义有助于正确进行电气负荷计算和电气系统设计。

2. 说明一级负荷、二级负荷和三级负荷的区别，并举例说明。
答案：区别：
一级负荷是指中断供电将造成人身伤亡，或将损坏主要设备且长期难以修复，或对国民经济带来巨大损失的负荷。如医院的手术室、急救室、重要的通信枢纽等。（3 分）
二级负荷是指中断供电将造成较大政治影响、较大经济损失或公共场所秩序混乱的负荷。如大型商场、影剧院、一般的医院等。（3 分）
三级负荷是指不属于一级和二级负荷的其他负荷，停电影响相对较小。如一般的照明、小型办公室用电等。（3 分）
举例：医院手术室是一级负荷，因为关乎病人生命安全；大型商场是二级负荷，停电会影响营业；普通居民楼的照明是三级负荷，停电影响较小。（1 分）
解析：明确各级负荷区别有助于合理确定供电要求，采取相应供电措施保障不同场所用电安全。

3. 简述负荷计算中需要系数法的基本步骤。
答案：基本步骤：
（1）确定计算范围内的设备容量\(P_{e}\)，将各类用电设备的额定功率相加。（3 分）
（2）根据设备类型和性质，查需要系数表确定需要系数\(K_{x}\)。（3 分）
（3）计算有功计算负荷\(P_{30}=K_{x}P_{e}\)。（2 分）
（4）对于三相负荷平衡的情况，计算无功计算负荷\(Q_{30}=P_{30}\tan\varphi\)，其中\(\tan\varphi\)为功率因数角的正切值；计算视在计算负荷\(S_{30}=\sqrt{P_{30}^{2}+Q_{30}^{2}}\)；计算计算电流\(I_{30}=S_{30}/(\sqrt{3}U)\)，\(U\)为额定电压。（2 分）
解析：需要系数法是常用的负荷计算方法，掌握其步骤能准确计算负荷，为电气设备选择提供依据。

四、计算题（每题 10 分，共 20 分）
1. 某车间有三相异步电动机 5 台，每台额定功率\(P_{N}=7.5kW\)，额定电压\(U_{N}=380V\)，功率因数\(\cos\varphi = 0.85\)，效率\(\eta = 0.88\)。采用需要系数法计算该车间的计算负荷。已知需要系数\(K_{x}=0.8\)。
答案：
（1）设备容量\(P_{e}=5\times7.5 = 37.5kW\)。（2 分）
（2）有功计算负荷\(P_{30}=K_{x}P_{e}=0.8\times37.5 = 30kW\)。（3 分）
（3）无功计算负荷\(Q_{30}=P_{30}\tan\varphi\)，\(\tan\varphi=\frac{\sin\varphi}{\cos\varphi}=\frac{\sqrt{1 - \cos^{2}\varphi}}{\cos\varphi}=\frac{\sqrt{1 - 0.85^{2}}}{0.85}\approx0.62\)，则\(Q_{30}=30\times0.62 = 18.6kvar\)。（3 分）
（4）视在计算负荷\(S_{30}=\sqrt{P_{30}^{2}+Q_{30}^{2}}=\sqrt{30^{2}+18.6^{2}}\approx35.3kVA\)。（1 分）
（5）计算电流\(I_{30}=S_{30}/(\sqrt{3}U)=\frac{35.3}{\sqrt{3}\times0.38}\approx53A\)。（1 分）
解析：先计算设备容量，再根据需要系数计算有功计算负荷，然后通过功率因数计算无功计算负荷，进而得到视在计算负荷和计算电流，这是需要系数法计算三相异步电动机负荷的基本过程。

2. 某教学楼有教室照明灯具若干，总功率为\(P_{e}=120kW\)，采用需要系数法计算其计算负荷。已知教室照明需要系数\(K_{x}=0.8\)，功率因数\(\cos\varphi = 0.9\)。
答案：
（1）有功计算负荷\(P_{30}=K_{x}P_{e}=0.8\times120 = 96kW\)。（5 分）
（2）无功计算负荷\(Q_{30}=P_{30}\tan\varphi\)，\(\tan\varphi=\frac{\sin\varphi}{\cos\varphi}=\frac{\sqrt{1 - \cos^{2}\varphi}}{\cos\varphi}=\frac{\sqrt{1 - 0.9^{2}}}{0.9}\approx0.48\)，则\(Q_{30}=96\times0.48 = 46.08kvar\)。（3 分）
（3）视在计算负荷\(S_{30}=\sqrt{P_{30}^{2}+Q_{30}^{2}}=\sqrt{96^{2}+46.08^{2}}\approx106.5kVA\)。（1 分）
（4）计算电流\(I_{30}=S_{30}/(\sqrt{3}U)\)（假设额定电压\(U = 380V\)），\(I_{30}=\frac{106.5}{\sqrt{3}\times0.38}\approx160A\)。（1 分）
解析：对于照明负荷，按照需要系数法计算，先求有功计算负荷，再通过功率因数求无功计算负荷，进而得到视在计算负荷和计算电流。

五、案例分析题（10 分）
某工厂生产车间有多种用电设备，包括电动机、电焊机、照明灯具等。近期发现车间部分电气设备出现过热现象，经检查发现计算负荷与实际运行负荷接近，但仍有设备过热。请分析可能导致设备过热的原因，并提出解决措施。
答案：
可能原因：
（1）设备选型不合理，虽然计算负荷合适，但个别设备容量可能相对较小，无法承受实际运行中的负荷波动。（2 分）
（2）设备运行环境温度过高，影响设备散热，导致设备过热。（2 分）
（3）设备维护不当，如电机轴承磨损、绕组短路等，增加了设备损耗，引起过热。（2 分）
（4）功率因数低，无功功率较大，导致线路电流增大，设备发热。（2 分）
解决措施：
（1）对过热设备进行评估，必要时更换容量合适的设备。（1 分）
（2）改善设备运行环境，如增加通风设备、降低环境温度等。（1 分）
（3）加强设备维护，定期检查设备，及时维修故障设备。（1 分）
（4）采取无功补偿措施，提高功率因数，降低线路电流。（1 分）
解析：从设备选型、运行环境、维护和功率因数等方面分析可能原因，针对原因提出相应解决措施，以保障电气设备正常运行，避免过热损坏。
