高三化学实验专题复习：《常用仪器的使用》.ppt

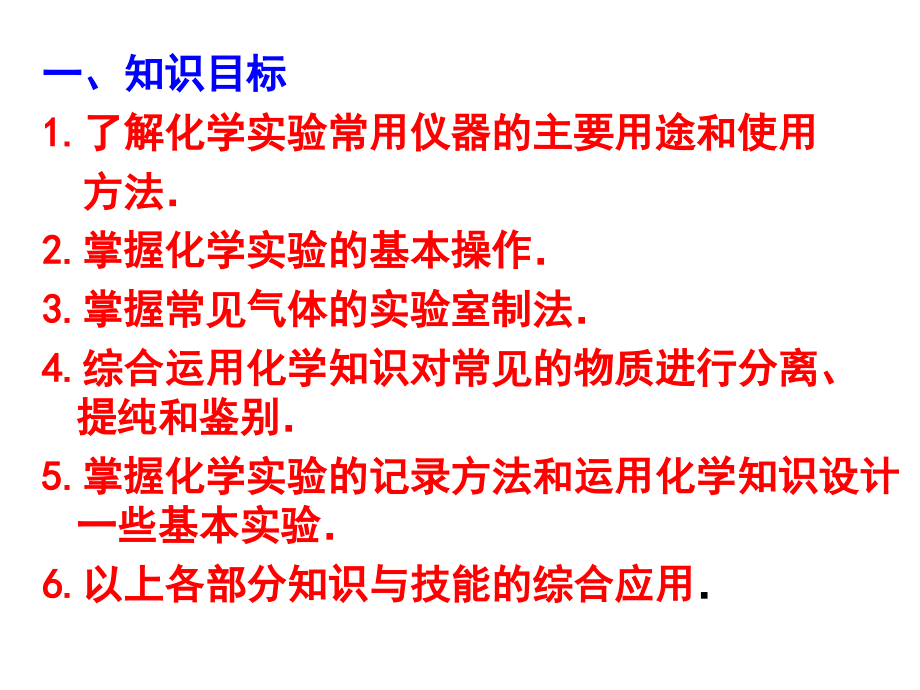

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,化学常用仪器,一、知识目标,1.了解化学实验常用仪器的主要用途和使用,方法,2.掌握化学实验的基本操作,3.掌握常见气体的实验室制法,4.综合运用化学知识对常见的物质进行分离、提纯和鉴别,5.掌握化学实验的记录方法和运用化学知识设计一些基本实验,6.以上各部分知识与技能的综合应用,二、实验能力要求,1.用正确的化学实验基本操作，完成规定 的“学生实验”的能力,2.观察记录实验现象，分析实验结果和处理实验数据，得出正确结论的能力,3.初步处理实验过程中的有关安全问题的能力,4.能识别和绘制典型的实验仪器装置图的能力,5.根据实验试题的要求，设计简单实验方案的能力,一、常用仪器的使用,1、加热仪器 2、计量仪器 3、分离仪器,4、收集仪器 5、干燥仪器 6、夹持仪器 7、其它仪器,（,1,）试管 （,2,）烧杯 （,3,）烧瓶,（,4,）锥形瓶 （,5,）蒸发皿 （,6,）坩埚,（,7,）石棉网 （,8,）三角架、泥三角,（,9,）酒精灯,1、加热仪器,1.1 试管,（,l,）试管,：,用来盛放少量药品、常温或加热情况下进行少量试剂反应的容器，可用于制取或收集少量气体。,注意事项：,可,直接加热,，用试管夹夹在,距试管口,1/3,处。放在试管内的液体，不加热时不超过试管容积的,1/2,，加热时不超过,l/3,。加热后不能骤冷，防止炸裂。加热时试管口不应对着任何人；,给固体加热时，试管要横放，,管口略向下倾斜,。,（,2,）烧杯,：,用作配制溶液和较大量试剂的反应容器，在常温或加热时使用。,使用注意事项：,加热时应放置在,石棉网上,，使受热均匀。,溶解物质用玻璃棒搅拌时，不能触及杯壁或杯底。,1.2 烧杯,（,5,）蒸发皿,：,用于蒸发液体或浓缩溶液。,使用注意事项：,可,直接加热,，但不能骤冷。,盛液量不应超过蒸发皿,容积的,2/3,。,取、放蒸发皿应使用坩,埚钳,。,1.5 蒸发皿,（,6,）坩埚,：,主要用于固体物质的,高温灼烧,。,使用注意事项：,把坩埚放在三脚架上的泥三角上,直接加热,。,取、放坩埚时应用,坩埚钳,。,1.6 坩埚,1.7 石棉网,加热时垫在热源与玻璃仪器之间使受热均匀。,注意：,石棉脱落不能使用，不能接触水，不能卷折,。,1.8 三角架、泥三角,放置较大或较重的加热容器，做支持物。,注意：,放置加热容器时要垫泥三角,。,（,9,）酒精灯,：,常用的加热热源，也用作焰色反应。,使用注意事项：,酒精灯的灯芯要平整。,添加酒精时，不超过酒精灯,容积的,2/3,；酒精不少于,l/4,。,绝对禁止向燃着的酒精灯里添加酒精，以免失火。绝对禁止用酒精灯引燃另一只酒精灯。,用完酒精灯，,必须用灯帽盖灭,，不可用嘴去吹。,不要碰倒酒精灯，万一洒出的酒精在桌上燃烧起来，应立即用,湿布扑盖,。,1.9 酒精灯,加热时仪器的固定,给试管里的物质加热，必须使用试管夹。将试管夹从试管底部往上套，夹在试管的中上部。,用手拿住试管夹的长柄，不要把拇指按在短柄上,。给烧瓶、锥形瓶或烧杯里的物质加热，要放在铁架台的铁圈上（烧瓶要用夹子夹住颈部），垫上石棉网，使烧瓶或烧杯受热均匀，不致破裂。用坩埚加热，要把它放在泥三角上，如需移动坩埚，必须用坩埚钳夹住。用蒸发皿加热，可把它放在铁架台上大小适宜的铁圈上或三脚架上，加热后不要用手拿，要使用坩埚钳夹取。,巩固练习,1、下列仪器加热时需垫石棉网的是（）,A.试管 B.蒸馏烧瓶 C.蒸发皿 D.坩埚,2、给50mL某液体加热的操作中，以下仪器必须用到的是（）,试管 烧杯 酒精灯 试管夹 石棉网 铁架台 泥三角 坩埚 铁三脚架,A、B.,C.D.,B,D,2、计量仪器,（1）天平,（2）量筒,（3）容量瓶,（4）滴定管,（5）温度计,（6）移液管,（,l,）托盘天平,：,用于精密度要求不高的称量，能称准到,0.1g,。所附砝码是天平上称量时衡定物质质量的标准。,2.1 天平,某学生用已知质量yg的表面皿，准确称取wg样品。他在托盘天平的右盘上放入(w+y)g砝码，在左盘的表面皿中加入样品，这时指针偏向右边(如图4-40所示)，下面他的操作应该是_使_。,继续加样品，使指针在标尺中间。,使用注意事项：,调零：称量前天平要放平稳，游码放在刻度尺的零处，调节天平左、右的平衡螺母，使天平平衡。,左物右码：称量时把称量物放在左盘，砝码放在右盘。砝码要用镊子夹取，先加质量大的砝码，再加质量小的砝码。,称量干燥的固体药品应放在在纸上称量。易潮解、有腐蚀性的药品（如氢氧化钠），必须放在玻璃器皿里称量。,称量完毕后，应把砝码放回砝码盒中，把游码移回零处。,2.1 天平,（,2,）量筒,：,用来量度液体体积，精确度不高。,使用注意事项：,不能加热和量取热的液体，不能作反应容器，不能在量筒里稀释溶液。,量液时，量简必须放平，视线要跟量简内液体的凹液面的最低处保持水平，再读出液体体积。,2.2 量筒,量气装置,可用广口瓶与量筒组装而成。排到量筒中水的体积，即是该温度、压强下所产生的气体的体积。适用于测量难溶于水的气体体积。,量筒,量液体体积,量气体体积,直接,间接,测量的注意事项,读数问题,压强问题,温度问题,（,3,）容量瓶,用于准确配制一定体积和一定浓度的溶液。使用前检查它是否漏水。用,玻璃棒引流,的方法将溶液转入容量瓶。,使用注意事项：,只能配制容量瓶上规定容积的溶液。,容量瓶的容积是在,20,时标定,的，转移到瓶中的溶液的温度,应在,20,左右。,只有一条刻度线,2.3 容量瓶,一定质量分数的溶液的配制,思考:,容量瓶不能作为溶解、稀释、反应的容器,如何配制浓度为0.1mol/LCuSO,4,溶液485ml,小结:,容量瓶考查的要点,使用时要注意规格,要注意环境温度,（,4,）滴定管,：,用于准确量取一定体积液体的仪器。带玻璃活塞的滴定管为酸式滴定管，带有内装玻璃球的橡皮管的滴定管为碱式滴定管。,2.4 滴定管,使用注意事项：,酸式、碱式滴定管不能混用。,25mL,、,50mL,滴定管的估计读数为,0.01mL,。,装液前要用洗液、水依次冲洗干净，并要用待装的溶液润洗滴定管。,调整液面时，应使滴管的尖嘴部分充满溶液，使液面保持在“,0,或“,0,”以下的某一定刻度。读数时视线与管内液面的最凹点保持水平。,2.4 滴定管,用于测量温度。,注意：,不能当搅拌器使用；,不允许测量超过它量程的温度；,不同实验要注意水银球位置；,测液体温度时，水银球不能接触容器器壁。,2.5 温度计,温度计,思考:中学阶段哪些实验用到了温度计?,例2,下列实验均需使用温度计，请将下列实验中的温度计按测定温度的对象不同进行分类，填入表格中：,制取乙烯 制取硝基苯 测定中和热石油分馏,用途,测定反应液温度,测定气体温度,测定环境温度,实验代号,水银球位置,【练习】下列不需要水浴加热的是（）,A.苯的硝化反应,B.银镜反应,C.乙酸乙酯的水解,D.由乙醇制乙烯,D,温度计的选用：要选用合适的量程。一般地，温度计的量程应高于反应温度，但为了保证测量温度的准确性，温度计的量程也不宜太高。,注意温度计水银球的位置,温度计的使用,4、物质的加热-,温度计的使用,制乙烯,分馏或蒸馏,溶解度测定,制硝基苯,中和热的测定,3.1 漏斗,（,1,）漏斗,：,分普通漏斗、长颈漏斗、分液漏斗。,普通漏斗用于过滤或向小口容器转移液体。,长颈漏斗用于气体发生装置中注入液体。,分液漏斗用于分离密度不同且互不相溶的不同液体，也可用于向反应器中随时加液。也用于萃取分离。,3。分离器,（1）漏斗（2）冷凝管 （3）洗气瓶,3.2 冷凝管,（,2,）冷凝管：冷凝用。液体蒸馏时用于冷却蒸气。,冷却水的进口应在组装仪器的低处，出水口在高处。这样才能使管中充满冷却水。,冷凝管,冷凝装置,（,3,）洗气瓶,：,中学一般用广口瓶、锥形瓶或大试管装配。洗气瓶内盛放的液体，用以洗涤气体，除去其中的水分或其他气体杂质。使用时要注意气体的流向，一般为“长进短出”。,3.3 洗气瓶,4、收集器,（1）集气瓶、水槽,（2）贮气瓶,（3）试剂瓶,（4）导气管,4.1 集气瓶、水槽,（,1,）集气瓶：用于收集和贮存少量气体。,注意事项：,不能加热，如果燃烧反应有固体生成，瓶底应加少量水或铺少量细砂；,收集气体时按气体密度不同选择瓶口方向；,瓶口磨砂，用磨砂玻璃片涂凡士林封盖。,排水法收集时，集气瓶应装满水再倒置收集。,气体收集装置：,根据气体的密度和溶解性选择,图25,图26,图24,可燃性气体尾气处理装置,4.2 贮气瓶,（,2,）贮气瓶：用于贮存少量气体。,储气装置,4.3 试剂瓶,（,3,）试剂瓶：,分类：细口瓶、广口瓶和滴瓶。,细口瓶、滴瓶用来盛放液体试剂；,广口瓶用来盛放固体试剂。,4.4 导气管,（,4,）导气管：即玻璃导管,（,1,）干燥管：用于气体的干燥或吸收。,注意：,固体试剂应装满干燥管，小口处可塞一些玻璃丝；,大口进小口出。,5.1 干燥管,5、干燥器（1）干燥管（2）干燥器（3）洗气瓶,干燥器,干燥管,5.2 干燥器,（,2,）干燥器：用于存放干燥物质或使潮湿物质干燥。,注意：,干燥器的开闭应推拉；,热物体应稍冷却后再放入。,5.3 洗气瓶,（,3,）洗气瓶：用于气体的干燥或除杂。,注意：,放入的液体量不超过2/3容积；,气流速度适宜，长进短出。,洗气装置,6、夹持器,（1）铁夹 （2）铁圈 （3）试管夹,（4）坩埚钳 （5）镊子 （6）滴定管夹,6.1 铁夹6.2 铁圈,用于固定或放置容器。,6.3 试管夹,试管夹：用于夹持试管。,注意：,夹在距试管口1/3处；,手握长柄，从试管底部套、取试管夹。,6.4 坩埚钳,用于夹持坩埚、蒸发皿。,6.5 镊子,用于取用块状固体药品，砝码等。,7、其它仪器,（1）研钵,（2）燃烧匙,（3）胶头滴管,（4）玻璃棒,（5）铁架台,（6）试管刷,（7）表面皿,（8）启普发生器,（9）试管架,（10）药匙,7.1 研钵,用于研磨固体试剂或使固体试混和均匀。,7.2 燃烧匙,用于固体试剂在气体中的燃烧实验。,7.3 滴管,吸取和滴加少量液体试剂。,注意：,垂直悬滴，不伸入容器内，不接触容器内壁；,不能一管多用，洗净后才能取另一种液体；,取用试剂时不能倒置或平放，防止液体浸蚀胶头。,滴管的使用,7.4 玻璃棒,作搅拌或引流用。,注意：,搅拌时不可撞击器壁；多次蘸液时应洗净。,7.5 铁架台,夹持固定反应器。,7.6 试管刷,试管刷：洗刷玻璃仪器,注意：小心顶端的铁丝撞破仪器。,7.7 表面皿,用作蒸发少量液体；观察少量物质的结晶过程；可作盖子或载体。,试纸的使用,7.8 启普发生器,启普发生器由一个葫芦状的玻璃容器和球形漏斗组成。固体药品放在中间圆球内，可以在固体下面放些玻璃棉来承受固体，以免固体掉至下球中。液体从球形漏斗加入。,使用时，只要打开活塞，液体即进入中间球内，与固体接触而产生气体。停止使用时，只要关闭活塞，气体就会把液体从中间球压入下球及球形漏斗内，使固体与液体不再接触而停止反应。,（4）启普发生器及简易装置,图7,图8,图9,图10,图11,图12,7.9 试管架,7.10 药匙,用于取用固体粉末或小颗粒。,防倒吸装置,气体性质实验装置,喷泉装置,实验时，用手指堵住小圆孔，挤压朔料瓶使水从胶头处喷出后，不再挤压，可以明显地看到喷泉现象。,朔料瓶,如何引发喷泉？,二、化学试剂的存放,化学试剂存放的一般原则试剂瓶颜色的选择,棕色试剂瓶,一般用于盛放见光易分解的物质，并置于冷暗处，例如：硝酸AgNO,3,、浓HNO,3,、氯水等,二、化学试剂的存放,化学试剂存放的一般原则瓶塞的选择,强碱溶液或因水解而碱性较强的（如碳酸钠、硅酸钠等）或 HF 等能与玻璃反应的试剂在存放时，不能用玻璃塞，只能用橡皮塞。,有强氧化性的、能腐蚀橡胶的物质（如硝酸、液溴或溴水等）在存放时，不能用橡皮塞，只能用玻璃塞。,（A）,钾、钙、钠,在空气中极易氧化，遇水发生剧烈反应放在盛有煤油的广口瓶中以隔绝空气。,(B）,白磷着火点低（40）,，在空气中能缓慢氧化而自燃，通常保存在冷水中。,（C）,液溴有毒且易挥发，,需盛放在磨口的细口瓶里，用玻璃塞并加些水(水覆盖在液溴上面，起水封作用),（D）,浓盐酸、浓氨水等容易挥发,，应密封保存,（E）,浓硝酸、硝酸银见光易分解,，应保存在棕色瓶中，贮放在黑暗而且温度低的地方。,一些特殊试剂的存放,（G）,除钾、钙、钠、白磷,在空气中极易氧化外，硫化物、亚硫酸盐、亚铁盐、苯酚等在空气中都因缓慢氧化而变质，这些试剂应密封存放。,(H）,常用的一些干燥剂（浓硫酸、无水氯化钙、CaO、NaOH）以及氯化镁、过氧化钠、电石等都应密封存放,（I）,有机物大多易挥发，且会引起橡胶的“溶胀”现象，,应密封保存，不能使用橡胶塞,一些特殊试剂的存放,（F）,氢氧化钠固体易潮解，,应盛放在易于密封的干燥大口瓶中保存；其溶液盛放在无色细口瓶里，瓶口用橡皮塞塞紧，不能用玻璃塞,。,例下列溶液有时呈黄色，其中由于久置时被,空气中氧气氧化而变色的（）。,A.,浓硝酸,B.,硫酸亚铁,C.,高锰酸钾,D.,工业盐酸,例5,“Na,2,CO,3,和NaCl混合物中Na,2,CO,3,含量测定”的实验：,设计:现有1.0g固体混合物,结合上面所学内容,从不同的角度设计三套方案来测定混合物中Na,2,CO,3,的百分含量.(自选试剂和仪器),沉淀分析法,气体分析法,滴定法,设计:现有1.0g Na,2,CO,3,和NaCl固体混合物,结合上面所学内容,从不同的角度设计三套方案来测定混合物中Na,2,CO,3,的百分含量.(自选试剂和仪器),试剂/仪器/用品,过程设计,实验原理,滴定法、沉淀分析法、气体分析法,设计:现有1.0g Na,2,CO,3,和NaCl固体混合物,结合上面所学内容,从不同的角度设计三套方案来测定混合物中Na,2,CO,3,的百分含量.(自选试剂和仪器),过程设计,气体分析法,实验原理,试剂/仪器/用品,饱和的NaHCO,3,溶液,量气法,气体分析法,量气法,称气法,设计,小结,确定反应原理,试剂,仪器/用品,设计流程,减小误差,
