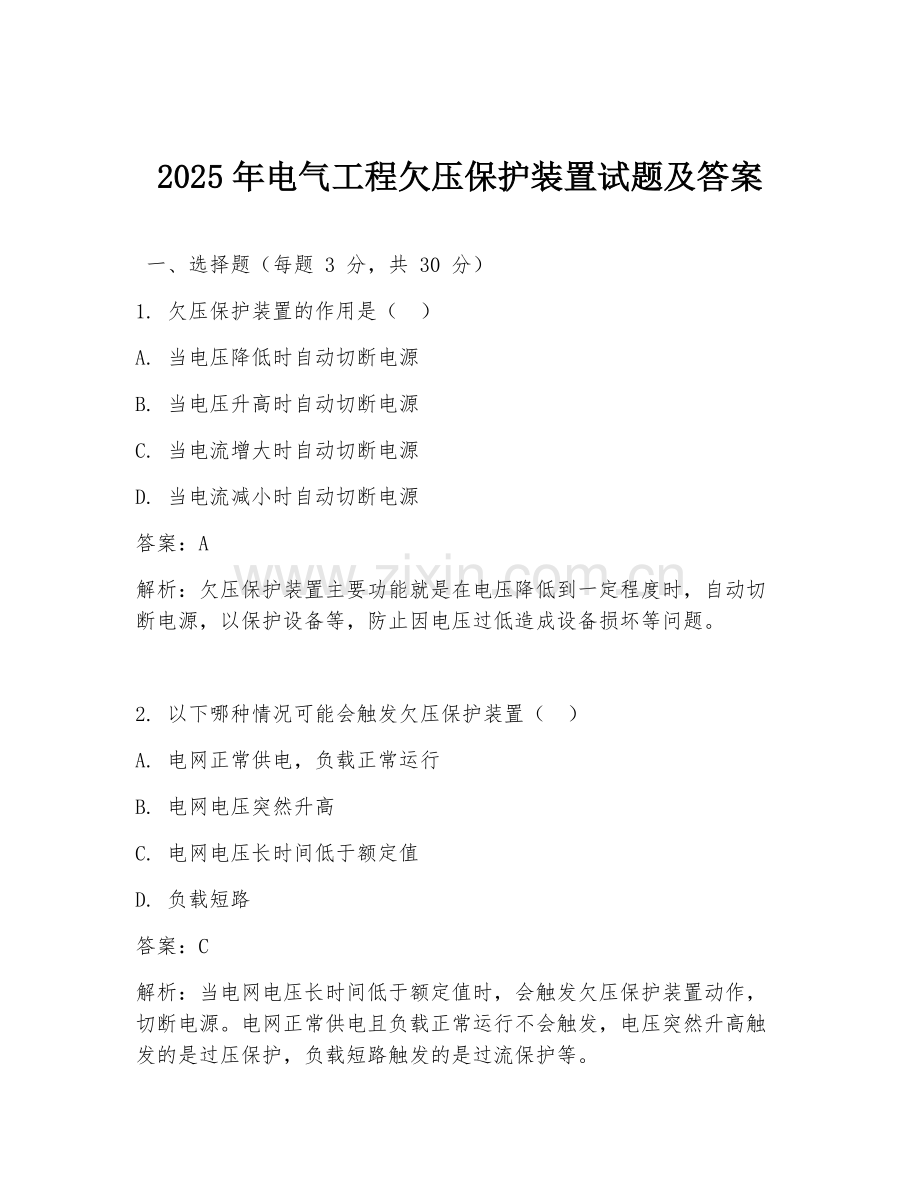

2025年电气工程欠压保护装置试题及答案

一、选择题（每题 3 分，共 30 分）
1. 欠压保护装置的作用是（ ）
A. 当电压降低时自动切断电源
B. 当电压升高时自动切断电源
C. 当电流增大时自动切断电源
D. 当电流减小时自动切断电源
答案：A
解析：欠压保护装置主要功能就是在电压降低到一定程度时，自动切断电源，以保护设备等，防止因电压过低造成设备损坏等问题。

2. 以下哪种情况可能会触发欠压保护装置（ ）
A. 电网正常供电，负载正常运行
B. 电网电压突然升高
C. 电网电压长时间低于额定值
D. 负载短路
答案：C
解析：当电网电压长时间低于额定值时，会触发欠压保护装置动作，切断电源。电网正常供电且负载正常运行不会触发，电压突然升高触发的是过压保护，负载短路触发的是过流保护等。

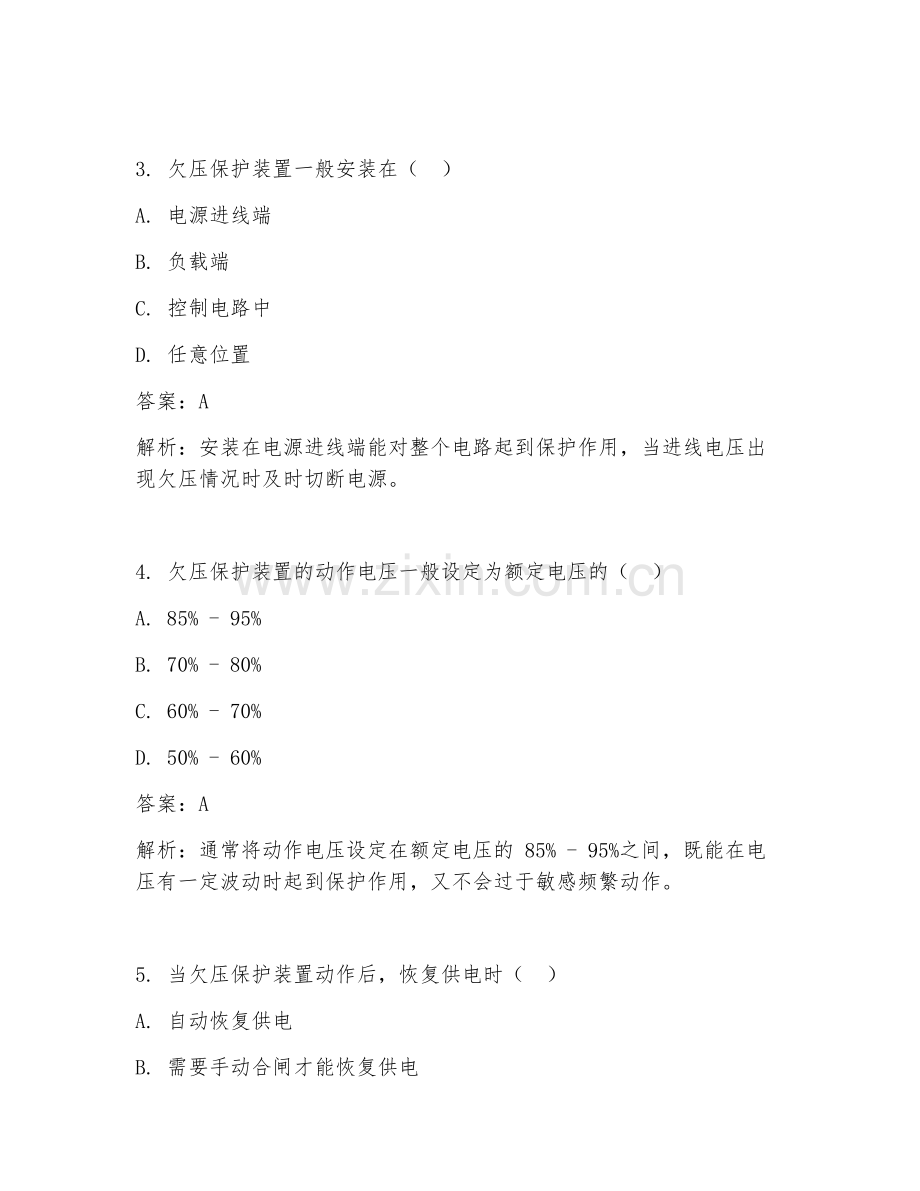

3. 欠压保护装置一般安装在（ ）
A. 电源进线端
B. 负载端
C. 控制电路中
D. 任意位置
答案：A
解析：安装在电源进线端能对整个电路起到保护作用，当进线电压出现欠压情况时及时切断电源。

4. 欠压保护装置的动作电压一般设定为额定电压的（ ）
A. 85% - 95%
B. 70% - 80%
C. 60% - 70%
D. 50% - 60%
答案：A
解析：通常将动作电压设定在额定电压的 85% - 95%之间，既能在电压有一定波动时起到保护作用，又不会过于敏感频繁动作。

5. 当欠压保护装置动作后，恢复供电时（ ）
A. 自动恢复供电
B. 需要手动合闸才能恢复供电
C. 过一段时间自动恢复供电
D. 由负载决定是否恢复供电
答案：B
解析：欠压保护动作后，一般需要人工手动合闸操作，才能恢复对电路的供电，以确保安全。

6. 以下关于欠压保护装置的说法错误的是（ ）
A. 能防止电机因欠压而烧毁
B. 能保护照明灯具在欠压时不损坏
C. 可以随意调整动作电压
D. 动作后会切断电路
答案：C
解析：欠压保护装置的动作电压是根据标准和设计要求设定的，不能随意调整，否则可能无法起到正常的保护作用。

7. 欠压保护装置动作时间一般为（ ）
A. 几毫秒
B. 几十毫秒
C. 几百毫秒
D. 几秒
答案：C
解析：动作时间一般在几百毫秒左右，能在电压降低到危险程度时迅速切断电源。

8. 对于三相电路的欠压保护，通常采用（ ）
A. 三个独立的欠压保护装置分别保护三相
B. 一个欠压保护装置同时监测三相电压
C. 只对一相进行欠压保护，其他相不保护
D. 不确定
答案：B
解析：一般采用一个欠压保护装置同时监测三相电压，当任意一相电压出现欠压情况时，装置动作切断三相电源。

9. 欠压保护装置与过压保护装置的区别在于（ ）
A. 动作电压不同
B. 动作电流不同
C. 安装位置不同
D. 保护对象不同
答案：A
解析：欠压保护装置动作电压是低于额定电压，过压保护装置动作电压是高于额定电压，二者主要区别在于动作电压不同。

10. 以下哪种设备可能不需要欠压保护装置（ ）
A. 大型电动机
B. 精密电子设备
C. 普通照明灯泡
D. 小型电动工具
答案：C
解析：普通照明灯泡一般对欠压情况相对不敏感，可不安装欠压保护装置，而其他几种设备在欠压时可能会出现故障等问题，需要欠压保护。

二、填空题（每题 2 分，共 20 分）
1. 欠压保护装置是利用电压继电器来检测（ ），当电压低于整定值时，继电器动作，切断电路。
答案：电压
解析：通过电压继电器实时监测电路中的电压情况来实现欠压保护功能。

2. 欠压保护装置的动作电压整定值应根据被保护设备的（ ）来确定。
答案：允许最低工作电压
解析：要保证设备能在最低允许工作电压下正常运行，又能在电压过低时及时切断电源保护设备，所以动作电压整定值依据允许最低工作电压确定。

3. 在电力系统中，欠压保护装置是保障（ ）和设备安全运行的重要措施之一。
答案：供电可靠性
解析：能防止因电压过低影响正常供电，保障了整个电力系统的供电可靠性。

4. 欠压保护装置动作后，应检查（ ）是否正常，排除故障后再恢复供电。
答案：电路
解析：要对整个电路进行检查，看是否存在短路、断路等故障，确保恢复供电后电路能正常运行。

5. 对于采用自动空气开关作总开关的电路，欠压保护是由自动空气开关的（ ）来实现的。
答案：欠压脱扣器
解析：自动空气开关中的欠压脱扣器在电压过低时动作，使开关断开，从而实现欠压保护。

6. 欠压保护装置的灵敏度是指其对（ ）的反应能力。
答案：电压变化
解析：衡量欠压保护装置能否及时准确地对电压变化做出动作的指标就是灵敏度。

7. 当电路出现欠压情况时，欠压保护装置动作切断电源，能避免设备因（ ）而损坏。
答案：过电流
解析：电压过低时，设备可能会出现过电流现象，欠压保护切断电源可防止过电流损坏设备。

8. 欠压保护装置的复位方式有（ ）复位和自动复位两种。
答案：手动
解析：手动复位是常见的一种方式，需要人工操作恢复供电，自动复位则是在满足一定条件下自动恢复供电。

9. 在一些复杂的电气工程中，可能会采用多个欠压保护装置进行（ ）保护。
答案：分级
解析：通过多个欠压保护装置分级设置不同的动作电压等参数，对不同部分的电路进行更精准的保护。

10. 欠压保护装置的性能指标包括动作电压、动作时间、（ ）等。
答案：返回电压
解析：返回电压也是衡量欠压保护装置性能的一个重要指标，它反映了装置在电压恢复后能否正确恢复工作状态。

三、判断题（每题 2 分，共 20 分）
1. 欠压保护装置只能保护电动机，对其他设备无效。（ ）
答案：错误
解析：欠压保护装置能保护多种设备，不仅仅是电动机，只要是对电压有要求的设备都可能受到保护。

2. 欠压保护装置的动作电压可以随意调高。（ ）
答案：错误
解析：动作电压不能随意调高，需按照标准和设备要求设定，否则可能无法起到保护作用或影响设备正常运行。

3. 当电网电压瞬间降低又恢复正常时，欠压保护装置会动作。（ ）
答案：错误
解析：一般瞬间降低又恢复正常不会触发欠压保护装置动作，通常是电压长时间低于整定值才会动作。

4. 欠压保护装置安装在负载端比安装在电源进线端更好。（ ）
答案：错误
解析：安装在电源进线端能对整个电路起到保护作用，比安装在负载端更能全面保护电路和设备。

5. 过压保护装置和欠压保护装置可以共用一个继电器。（ ）
答案：错误
解析：过压保护和欠压保护动作电压不同，不能共用一个继电器，需要分别设置不同的监测和动作机构。

6. 欠压保护装置动作后，电路中的电流会立即变为零。（ ）
答案：正确
解析：欠压保护装置动作切断电源，电路处于开路状态，电流会立即变为零。

7. 只要电路中有欠压情况，欠压保护装置就一定会动作。（ ）
答案：错误
解析：只有当电压降低到设定的动作电压整定值时，欠压保护装置才会动作，不是只要有欠压就动作。

8. 欠压保护装置的动作时间越短越好。（ ）
答案：错误
解析：动作时间需要根据实际情况合理设定，不是越短越好，太短可能会误动作，太长则起不到及时保护作用。

9. 三相电路中，只要有一相电压出现欠压，欠压保护装置就会切断三相电源。（ ）
答案：正确
解析：通常在三相电路中，一个欠压保护装置监测三相电压，任意一相欠压就会切断三相电源。

10. 欠压保护装置可以防止设备因欠压而出现过载现象。（ ）
答案：正确
解析：电压过低时，设备可能会出现过电流等过载情况，欠压保护切断电源可防止这种过载现象损坏设备。

四、简答题（每题 10 分，共 20 分）
1. 简述欠压保护装置的工作原理。
答案：欠压保护装置主要利用电压继电器来监测电路电压。当电路电压正常时，电压继电器处于吸合状态。当电压降低到设定的动作电压整定值时，电压继电器释放，其常闭触点闭合，通过控制电路切断电源，从而实现对电路和设备的保护。当电压恢复正常后，需要人工手动合闸或者满足自动复位条件时自动复位，恢复电路供电。
解析：通过电压继电器感受电压变化，根据设定动作电压来控制电路通断，保障在欠压时及时切断电源，电压恢复后按规定方式恢复供电。

2. 说明欠压保护装置在电气工程中的重要性。
答案：在电气工程中，欠压保护装置非常重要。它能防止设备因欠压而损坏，比如电动机在欠压时会导致电流增大，可能烧毁电机，欠压保护装置可及时切断电源避免此类情况发生。能保障供电可靠性，避免因电压过低影响整个电力系统的正常运行。还可以保护一些对电压敏感的设备，确保其在合适的电压环境下工作，延长设备使用寿命，减少因欠压引发的电气故障，保障电气系统的安全稳定运行。
解析：从设备保护、供电可靠性、设备寿命等多方面阐述了欠压保护装置在电气工程中的关键作用。

五、案例分析题（10 分）
某工厂的一台大型电动机在运行过程中突然出现转速下降、发热等异常现象，经检查发现是电网电压出现了欠压情况。请分析：该电动机可能出现了什么问题？欠压保护装置为何没有动作？针对此情况应如何解决？
答案：
1. 电动机可能出现的问题：
- 由于电网电压欠压，电动机的电磁转矩减小，导致转速下降。
- 为了维持一定的功率输出，电动机电流会增大，从而引起发热。长期欠压运行还可能导致电动机绕组绝缘损坏等故障。
2. 欠压保护装置没有动作的原因：
- 可能是欠压保护装置的动作电压整定值设置过高，当电网电压降低到电动机出现异常的程度时，仍未达到欠压保护装置的动作电压，所以装置未动作。
- 也可能是欠压保护装置本身出现故障，如电压继电器损坏等，无法正常监测电压并动作。
3. 解决方法：
- 首先，用电压表等工具测量电网电压，确定实际电压值，检查欠压保护装置的动作电压整定值是否合适。如果不合适，重新调整动作电压整定值，使其能在合理的欠压情况下及时动作。
- 对欠压保护装置进行全面检查，包括电压继电器等元件，如有损坏及时更换。
- 对电动机进行检查，看是否因欠压运行已经造成了损坏，如有损坏，根据具体情况进行维修或更换。同时，要加强对电网电压的监测，避免类似情况再次发生。
解析：
- 分析电动机在欠压时的现象，从电磁转矩和电流变化等方面阐述可能出现的问题。
- 从动作电压设置和装置本身故障两方面分析欠压保护装置未动作的原因。
- 针对原因提出测量电压、检查调整装置、检查电动机以及加强监测等解决措施。
