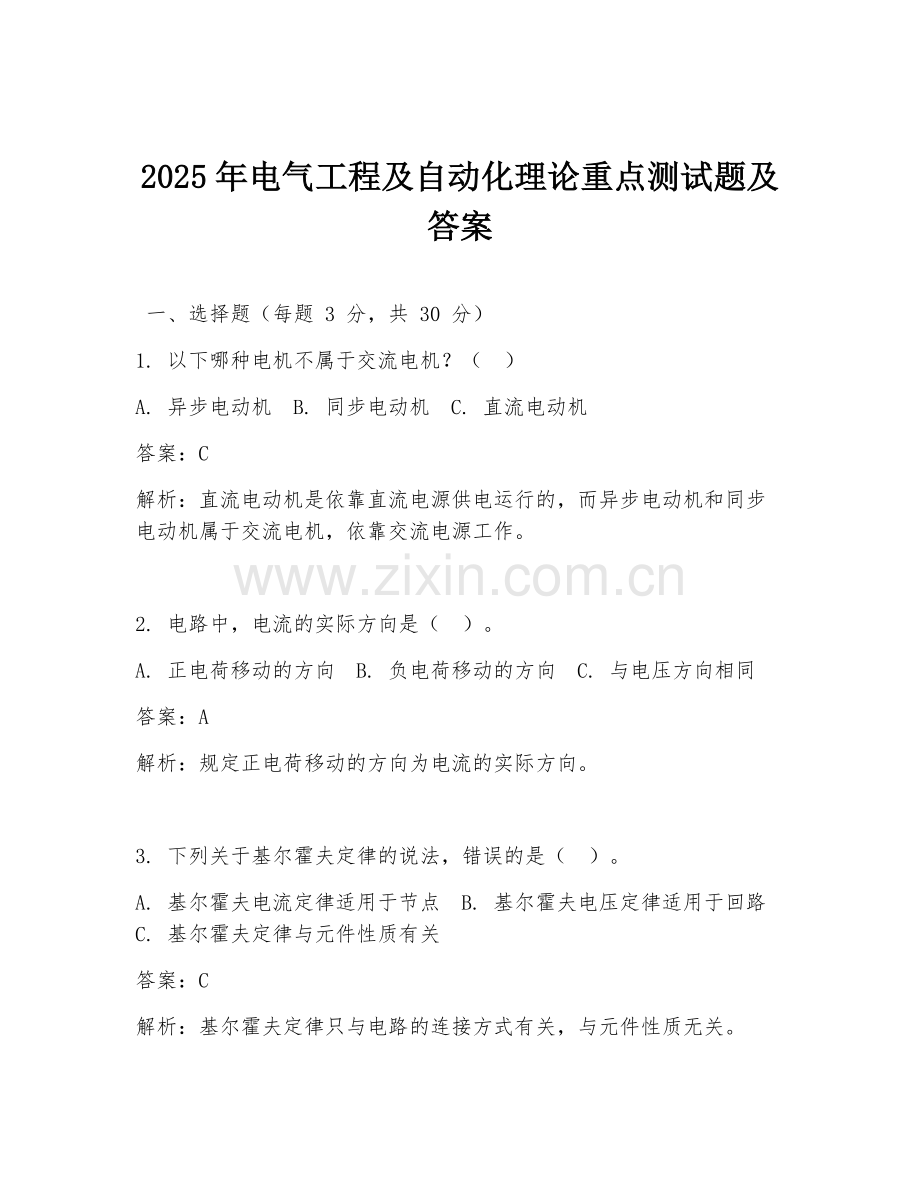

2025年电气工程及自动化理论重点测试题及答案

一、选择题（每题 3 分，共 30 分）
1. 以下哪种电机不属于交流电机？（ ）
A. 异步电动机 B. 同步电动机 C. 直流电动机
答案：C
解析：直流电动机是依靠直流电源供电运行的，而异步电动机和同步电动机属于交流电机，依靠交流电源工作。

2. 电路中，电流的实际方向是（ ）。
A. 正电荷移动的方向 B. 负电荷移动的方向 C. 与电压方向相同
答案：A
解析：规定正电荷移动的方向为电流的实际方向。

3. 下列关于基尔霍夫定律的说法，错误的是（ ）。
A. 基尔霍夫电流定律适用于节点 B. 基尔霍夫电压定律适用于回路 C. 基尔霍夫定律与元件性质有关
答案：C
解析：基尔霍夫定律只与电路的连接方式有关，与元件性质无关。

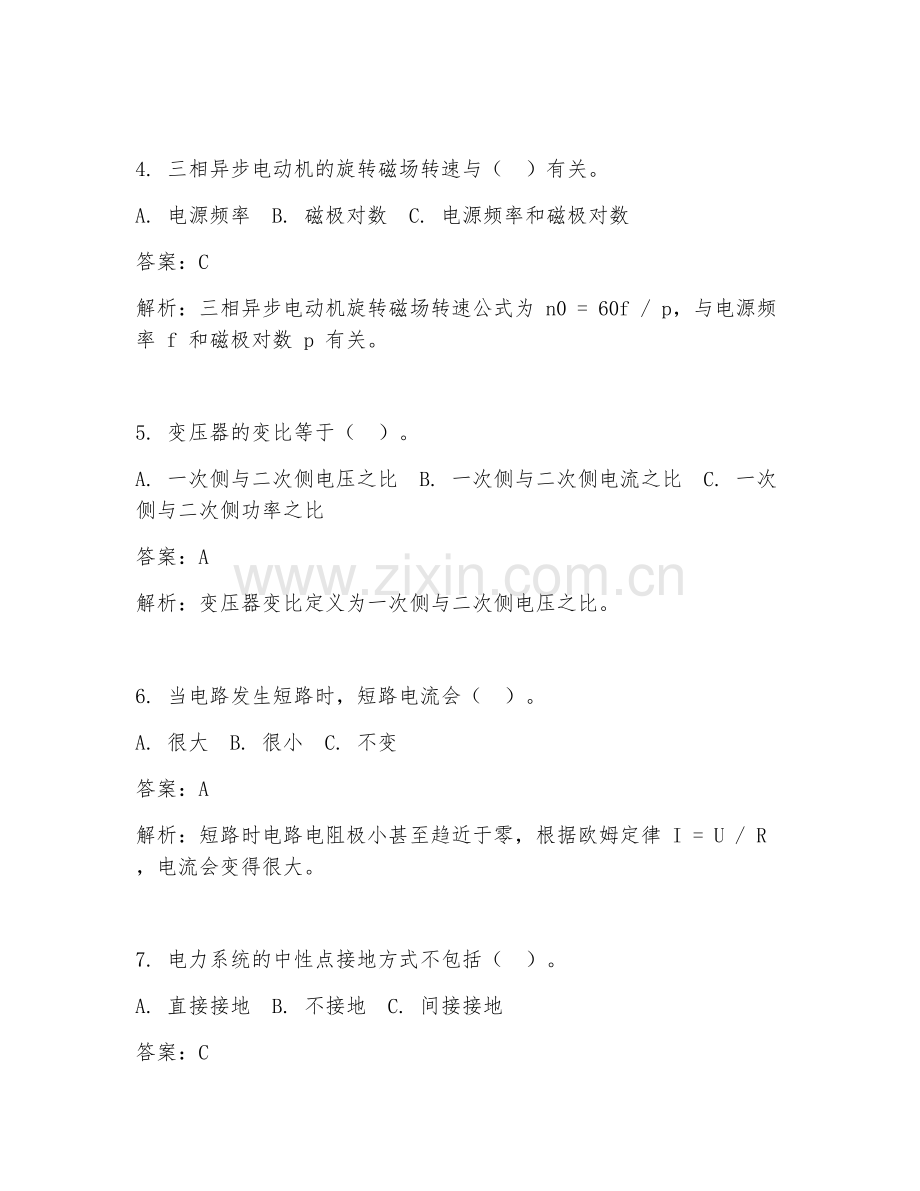

4. 三相异步电动机的旋转磁场转速与（ ）有关。
A. 电源频率 B. 磁极对数 C. 电源频率和磁极对数
答案：C
解析：三相异步电动机旋转磁场转速公式为 n0 = 60f / p，与电源频率 f 和磁极对数 p 有关。

5. 变压器的变比等于（ ）。
A. 一次侧与二次侧电压之比 B. 一次侧与二次侧电流之比 C. 一次侧与二次侧功率之比
答案：A
解析：变压器变比定义为一次侧与二次侧电压之比。

6. 当电路发生短路时，短路电流会（ ）。
A. 很大 B. 很小 C. 不变
答案：A
解析：短路时电路电阻极小甚至趋近于零，根据欧姆定律 I = U / R，电流会变得很大。

7. 电力系统的中性点接地方式不包括（ ）。
A. 直接接地 B. 不接地 C. 间接接地
答案：C
解析：电力系统中性点接地方式主要有直接接地、不接地、经消弧线圈接地等，没有间接接地这种方式。

8. 以下哪种电器属于控制电器？（ ）
A. 熔断器 B. 接触器 C. 电阻器
答案：B
解析：接触器用于控制电路的通断，属于控制电器；熔断器用于短路保护，电阻器主要起限流、分压等作用。

9. 同步发电机的励磁方式不包括（ ）。
A. 直流励磁机励磁 B. 交流励磁机励磁 C. 异步励磁
答案：C
解析：同步发电机励磁方式有直流励磁机励磁、交流励磁机励磁、静止励磁等，没有异步励磁。

10. 下列关于电力系统无功功率的说法，正确的是（ ）。
A. 无功功率可以产生电能 B. 无功功率用于维持电压稳定 C. 无功功率越大越好
答案：B
解析：无功功率不产生电能，主要用于维持电力系统电压稳定，无功功率并非越大越好，需要合理配置。

二、填空题（每题 2 分，共 20 分）
1. 电路由电源、负载、（ ）和开关组成。
答案：导线
解析：导线用于连接电源、负载和开关，形成电流通路。

2. 正弦交流电的三要素是最大值、频率和（ ）。
答案：初相位
解析：这三个要素完整地描述了正弦交流电的变化规律。

3. 三相异步电动机的调速方法有改变磁极对数调速、改变转差率调速和（ ）调速。
答案：变频
解析：变频调速是通过改变电源频率来调节电动机转速。

4. 变压器的损耗包括铁损和（ ）。
答案：铜损
解析：铁损是铁芯中的损耗，铜损是绕组中的损耗。

5. 电力系统的运行状态包括正常运行状态、不正常运行状态和（ ）。
答案：故障运行状态
解析：故障运行状态是电力系统运行中可能出现的一种严重情况。

6. 常用的低压电器有刀开关、熔断器、（ ）等。
答案：接触器
解析：接触器是常用的低压控制电器之一。

7. 同步发电机并网的条件是频率相等、电压相等、（ ）相等。
答案：相位
解析：满足这些条件才能实现同步发电机的安全并网。

8. 电力系统中，无功功率电源主要有发电机、调相机、（ ）和静止无功补偿器等。
答案：电容器
解析：电容器能发出无功功率，是无功功率电源之一。

9. 电路中，电压与电流的相位差为 90°时，电路呈（ ）性。
答案：电感或电容
解析：电感电路中电压超前电流 90°，电容电路中电流超前电压 90°。

10. 三相四线制供电系统中，线电压是相电压的（ ）倍。
答案：√3
解析：这是三相四线制供电系统中线电压与相电压的关系。

三、简答题（每题 10 分，共 30 分）
1. 简述基尔霍夫电流定律和电压定律的内容。
答案：基尔霍夫电流定律（KCL）：对于电路中的任一节点，流入节点的电流之和等于流出节点的电流之和。基尔霍夫电压定律（KVL）：对于电路中的任一回路，沿回路绕行方向各段电压的代数和等于零。
解析：KCL 基于电荷守恒，KVL 基于能量守恒，它们是分析电路的基本定律。

2. 说明三相异步电动机的工作原理。
答案：三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场中感应出电动势和电流，转子电流与旋转磁场相互作用产生电磁力，从而使转子转动。由于转子转速总是低于旋转磁场转速，存在转差率，所以称为异步电动机。
解析：通过电磁感应原理实现电能到机械能的转换，转差率是异步电动机的重要特性。

3. 简述电力系统无功功率平衡的意义及措施。
答案：意义：无功功率平衡对于维持电力系统电压稳定至关重要，若无功功率不平衡，会导致电压波动，影响电力设备的正常运行和电能质量。措施：合理配置无功功率电源，如增加发电机的无功出力、投入调相机、电容器等；采用无功补偿装置，如静止无功补偿器；优化电网运行方式，调整无功潮流分布。
解析：无功功率平衡是电力系统稳定运行的关键，采取多种措施来保证无功功率的合理分配。

四、计算题（每题 10 分，共 20 分）
1. 已知某三相异步电动机的额定功率 Pn = 10kW，额定电压 Un = 380V，额定功率因数 cosφn = 0.85，额定效率 ηn = 0.9，求该电动机的额定电流 In。
答案：根据公式 Pn = √3UnIncosφnηn，可得 In = Pn / (√3Uncosφnηn) = 10000 / (√3×380×0.85×0.9) ≈ 20.9A。
解析：通过功率公式的变形来计算额定电流，明确各参数之间的关系。

2. 某变压器的变比 k = 10，一次侧电压 U1 = 1000V，二次侧负载电阻 RL = 10Ω，求二次侧电压 U2 和二次侧电流 I2。
答案：由变比公式 k = U1 / U2，可得 U2 = U1 / k = 1000 / 10 = 100V。根据欧姆定律 I2 = U2 / RL = 100 / 10 = 10A。
解析：利用变比公式求出二次侧电压，再结合欧姆定律求出二次侧电流。

五、综合题（20 分）
某工厂有一台三相异步电动机，其铭牌数据如下：Pn = 40kW，Un = 380V，nN = 1470r/min，cosφn = 0.87，ηn = 0.9。该电动机采用 Y - Δ 启动方式。已知电源电压为 380V，启动电流倍数 kst = 6，启动转矩倍数 kstT = 1.4。
1. 求该电动机的额定电流 In、启动电流 Ist 和启动转矩 Tst。（10 分）
2. 分析 Y - Δ 启动方式的原理及优点。（5 分）
3. 若该电动机采用直接启动，启动电流会对电网造成什么影响？（5 分）

答案：
1. 额定电流 In = Pn / (√3Uncosφnηn) = 40000 / (√3×380×0.87×0.9) ≈ 82.6A。启动电流 Ist = kstIn = 6×82.6 = 495.6A。额定转矩 Tn = 9550Pn / nN = 9550×40 / 1470 ≈ 259.9N·m，启动转矩 Tst = kstT Tn = 1.4×259.9 = 363.9N·m。
2. Y - Δ 启动方式原理：启动时电动机绕组接成 Y 形，每相绕组电压为额定电压的 1 / √3，从而降低了启动电流。优点：启动设备简单、成本低，能有效降低启动电流，减少对电网的冲击。
3. 若采用直接启动，启动电流会很大，可能会引起电网电压波动，影响同一电网上其他设备的正常运行，甚至可能导致保护装置动作，切断电源。同时，大的启动电流还会增加电动机绕组的发热，加速绝缘老化，降低电动机的使用寿命。
解析：
1. 根据相关公式计算额定电流、启动电流和启动转矩，明确各参数的计算方法。
2. 阐述 Y - Δ 启动方式的原理及优点，理解其在实际应用中的作用。
3. 分析直接启动时启动电流对电网的影响，认识到合理启动方式的重要性。
