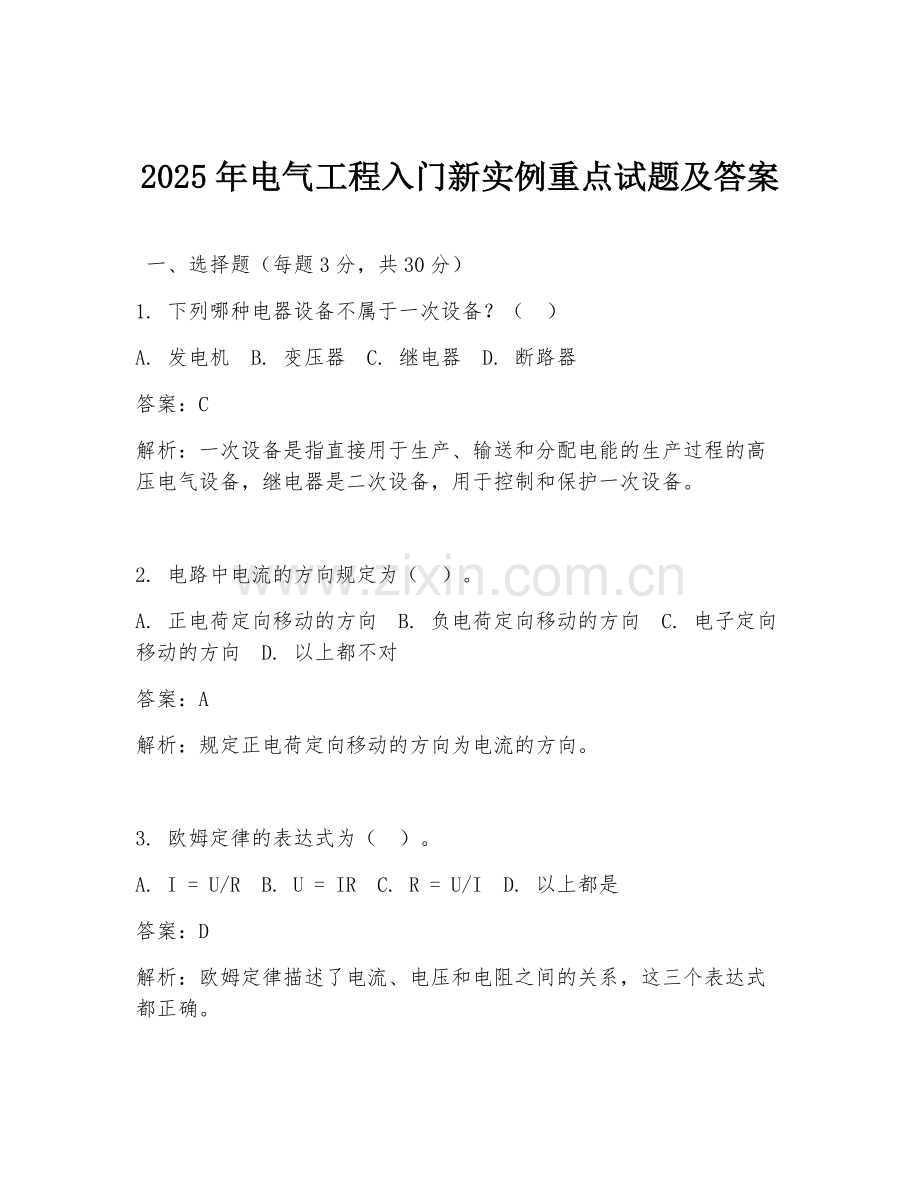

2025年电气工程入门新实例重点试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种电器设备不属于一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，继电器是二次设备，用于控制和保护一次设备。

2. 电路中电流的方向规定为（ ）。
A. 正电荷定向移动的方向 B. 负电荷定向移动的方向 C. 电子定向移动的方向 D. 以上都不对
答案：A
解析：规定正电荷定向移动的方向为电流的方向。

3. 欧姆定律的表达式为（ ）。
A. I = U/R B. U = IR C. R = U/I D. 以上都是
答案：D
解析：欧姆定律描述了电流、电压和电阻之间的关系，这三个表达式都正确。

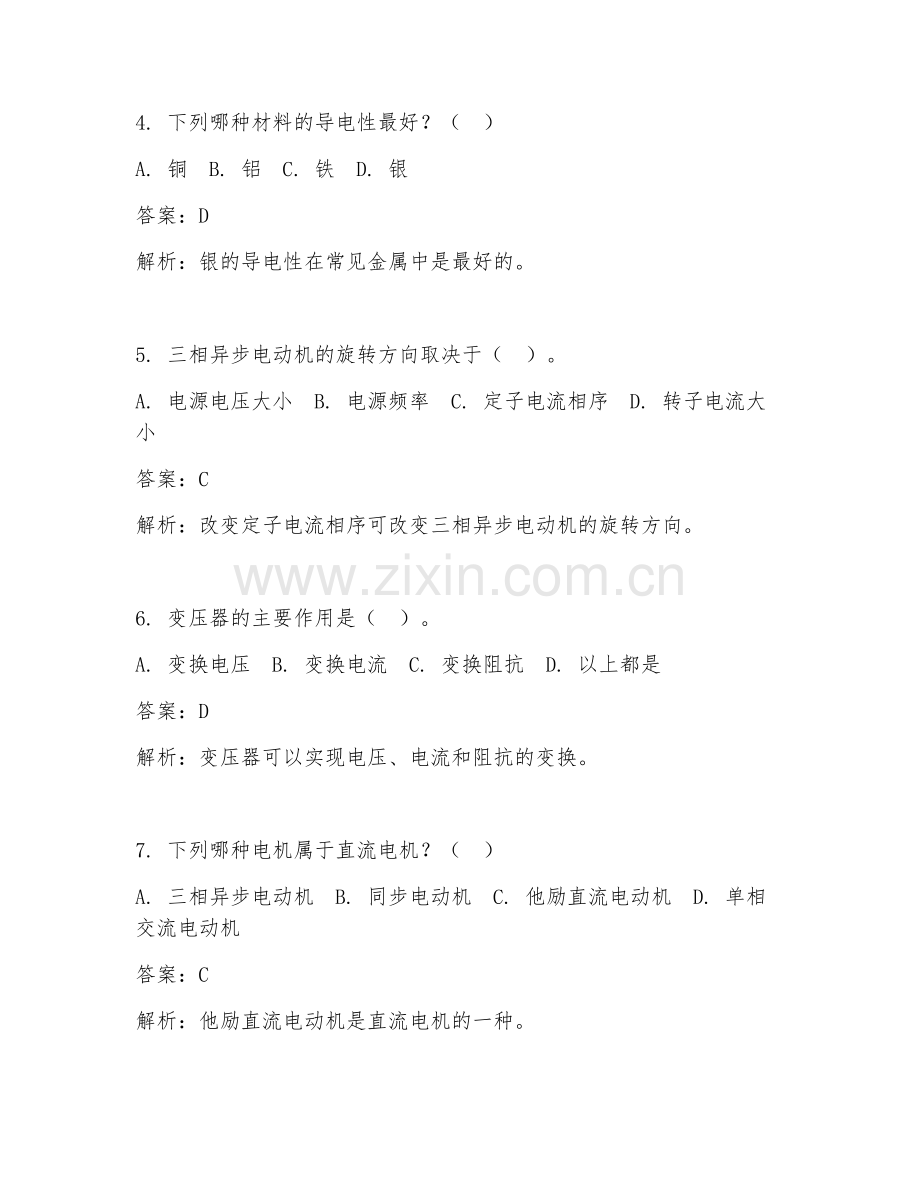

4. 下列哪种材料的导电性最好？（ ）
A. 铜 B. 铝 C. 铁 D. 银
答案：D
解析：银的导电性在常见金属中是最好的。

5. 三相异步电动机的旋转方向取决于（ ）。
A. 电源电压大小 B. 电源频率 C. 定子电流相序 D. 转子电流大小
答案：C
解析：改变定子电流相序可改变三相异步电动机的旋转方向。

6. 变压器的主要作用是（ ）。
A. 变换电压 B. 变换电流 C. 变换阻抗 D. 以上都是
答案：D
解析：变压器可以实现电压、电流和阻抗的变换。

7. 下列哪种电机属于直流电机？（ ）
A. 三相异步电动机 B. 同步电动机 C. 他励直流电动机 D. 单相交流电动机
答案：C
解析：他励直流电动机是直流电机的一种。

8. 电力系统的组成部分不包括（ ）。
A. 发电厂 B. 电力网 C. 用电设备 D. 电池
答案：D
解析：电力系统由发电厂、电力网和用电设备组成。

9. 安全电压是指（ ）以下的电压。
A. 220V B. 36V C. 110V D. 24V
答案：B
解析：通常将36V及以下的电压称为安全电压。

10. 下列哪种工具可用于电气设备的检修？（ ）
A. 螺丝刀 B. 钳子 C. 电烙铁 D. 以上都是
答案：D
解析：螺丝刀用于拆卸和安装螺丝，钳子可用于夹持和剪切，电烙铁用于焊接，都是电气设备检修常用工具。

二、填空题（每题2分，共20分）
1. 电路主要由电源、____、导线和开关组成。
答案：负载
解析：电路基本组成包括电源提供电能，负载消耗电能，导线传输电能，开关控制电路通断。

2. 电阻的单位是____。
答案：欧姆（Ω）
解析：电阻的基本单位是欧姆。

3. 串联电路中，总电阻等于各电阻____。
答案：之和
解析：串联电阻特点是总电阻等于各串联电阻阻值相加。

4. 并联电路中，总电流等于各支路电流____。
答案：之和
解析：并联电路电流特点是总电流等于各支路电流之和。

5. 正弦交流电的三要素是最大值、频率和____。
答案：初相位
解析：正弦交流电三要素决定其变化规律。

6. 三相异步电动机主要由定子和____组成。
答案：转子
解析：三相异步电动机基本结构包括定子和转子。

7. 变压器的铁芯一般采用____制成。
答案：硅钢片
解析：硅钢片可减小铁芯损耗。

8. 电力系统运行的特点包括____、集中性和适用性。
答案：连续性
解析：电力需持续供应不能中断。

9. 触电方式有____触电、接触电压触电和跨步电压触电。
答案：单相
解析：单相触电是常见触电方式之一。

10. 电气安全工作的基本制度包括工作票制度、____制度和设备巡视检查制度。
答案：操作票
解析：操作票制度保障电气操作安全。

三、简答题（每题10分，共30分）
1. 简述电路的基本定律有哪些？
答案：
（1）欧姆定律：I = U/R，描述了电流、电压和电阻之间的关系。
（2）基尔霍夫电流定律（KCL）：流入节点的电流之和等于流出节点的电流之和。
（3）基尔霍夫电压定律（KVL）：沿闭合回路各段电压的代数和为零。

解析：欧姆定律是电路基本定律，用于计算电流、电压和电阻关系。基尔霍夫电流定律用于节点电流分析，基尔霍夫电压定律用于回路电压分析，是分析复杂电路的基础。

2. 说明三相异步电动机的工作原理。
答案：三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场作用下感应出电流，转子电流与旋转磁场相互作用产生电磁力，使转子沿旋转磁场方向转动。由于转子转速始终低于旋转磁场转速，存在转速差，所以称为异步电动机。

解析：三相交流电产生旋转磁场是关键，转子感应电流并与磁场作用产生转矩驱动转子转动，转速差是异步电动机的重要特性。

3. 简述电力系统的中性点运行方式有哪几种？
答案：电力系统的中性点运行方式主要有中性点直接接地、中性点经消弧线圈接地和中性点不接地三种。
（1）中性点直接接地：发生单相接地故障时，接地电流很大，可快速切除故障线路。
（2）中性点经消弧线圈接地：能减少接地电流，避免电弧长时间燃烧，适用于架空线路较多的系统。
（3）中性点不接地：单相接地时，接地电流很小，三相线电压仍能保持对称，可维持运行一段时间，但要及时查找故障线路。

解析：不同中性点运行方式各有特点，根据系统情况选择合适方式可保障电力系统安全稳定运行。

四、计算题（每题10分，共20分）
1. 已知电阻R = 10Ω，电压U = 220V，求通过电阻的电流I。
答案：根据欧姆定律I = U/R，可得I = 220V / 10Ω = 22A。

解析：直接运用欧姆定律公式，将已知电压和电阻代入计算电流。

2. 有一台三相异步电动机，其额定功率P = 10kW，额定电压U = 380V，额定功率因数cosφ = 0.85，求额定电流I。
答案：根据公式P = √3UIcosφ，可得I = P / (√3Ucosφ) = 10000W / (√3×380V×0.85) ≈ 18.5A。

解析：利用三相功率公式变形计算额定电流，代入额定功率、电压和功率因数的值进行计算。

五、案例分析题（10分）
某工厂发生一起电气火灾事故。事故经过如下：工人在检修一台长期运行的电动机时，未切断电源就进行拆卸工作，在拆卸过程中，螺丝刀不慎碰到电动机的接线端子，导致相间短路，产生电弧，引发附近易燃物燃烧，最终酿成火灾。请分析该事故发生的原因，并提出预防措施。
答案：
事故原因：
（1）工人安全意识淡薄，检修时未切断电源，违反电气安全操作规程。
（2）检修过程中操作不当，螺丝刀碰到接线端子引发短路。

预防措施：
（1）加强员工电气安全培训，提高安全意识，严格遵守电气安全工作制度。
（2）检修电气设备前，必须切断电源，并进行验电、挂接地线等安全措施。
（3）检修时使用工具要小心谨慎，避免误碰带电部位。
（4）定期对电气设备进行检查和维护，及时发现和消除隐患。

解析：从人员操作和安全意识方面分析事故原因，针对性提出加强培训、规范操作、设备维护等预防措施，防止类似事故再次发生。
