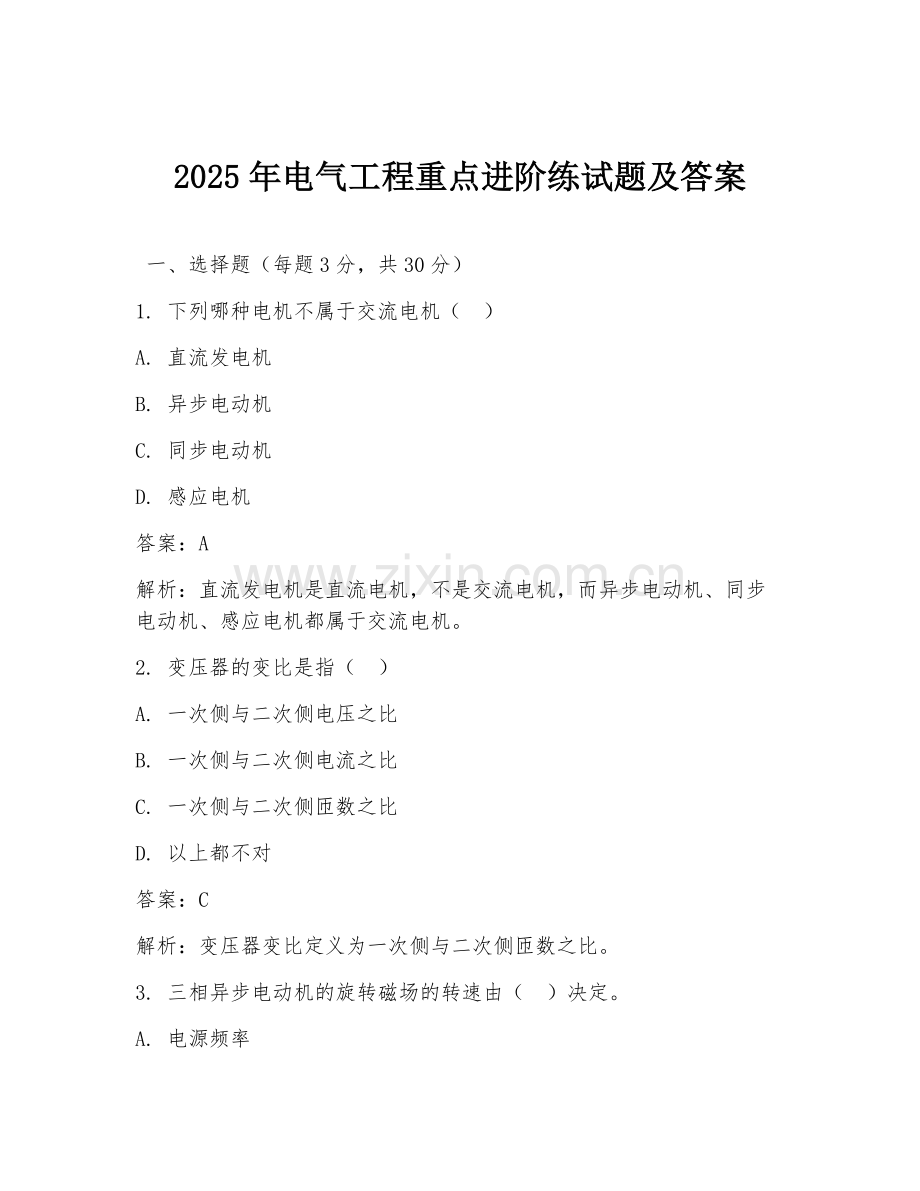

2025年电气工程重点进阶练试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种电机不属于交流电机（ ）
A. 直流发电机
B. 异步电动机
C. 同步电动机
D. 感应电机
答案：A
解析：直流发电机是直流电机，不是交流电机，而异步电动机、同步电动机、感应电机都属于交流电机。
2. 变压器的变比是指（ ）
A. 一次侧与二次侧电压之比
B. 一次侧与二次侧电流之比
C. 一次侧与二次侧匝数之比
D. 以上都不对
答案：C
解析：变压器变比定义为一次侧与二次侧匝数之比。
3. 三相异步电动机的旋转磁场的转速由（ ）决定。
A. 电源频率
B. 磁极对数
C. 电源频率和磁极对数
D. 转差率
答案：C
解析：三相异步电动机旋转磁场转速\(n_0 = 60f/p\)，由电源频率\(f\)和磁极对数\(p\)决定。
4. 电力系统的中性点运行方式不包括（ ）
A. 中性点直接接地
B. 中性点不接地
C. 中性点经消弧线圈接地
D. 中性点经熔断器接地
答案：D
解析：电力系统中性点运行方式主要有直接接地、不接地、经消弧线圈接地，没有经熔断器接地这种方式。
5. 下列属于电力系统无功电源的是（ ）
A. 同步发电机
B. 调相机
C. 静止无功补偿器
D. 以上都是
答案：D
解析：同步发电机、调相机、静止无功补偿器都可作为电力系统无功电源。
6. 高压断路器的主要作用是（ ）
A. 切断和接通负荷电流
B. 切断短路电流
C. 切断和接通空载电流
D. 以上都是
答案：D
解析：高压断路器能切断和接通负荷电流、短路电流、空载电流等。
7. 衡量电能质量的指标不包括（ ）
A. 电压
B. 频率
C. 波形
D. 功率
答案：D
解析：电能质量指标主要有电压、频率、波形，功率不是衡量电能质量的指标。
8. 下列哪种电力负荷属于一级负荷（ ）
A. 学校
B. 医院
C. 商场
D. 工厂
答案：B
解析：医院等场所停电会危及人身安全，属于一级负荷，学校、商场、工厂一般属于二级或三级负荷。
9. 电力线路按结构可分为（ ）
A. 架空线路
B. 电缆线路
C. 混合线路
D. 以上都是
答案：D
解析：电力线路按结构分为架空线路、电缆线路、混合线路。
10. 下列关于电力系统短路电流计算的说法，错误的是（ ）
A. 短路电流计算用于选择电气设备
B. 短路电流计算可校验电气设备的动稳定性
C. 短路电流计算与系统运行方式无关
D. 短路电流计算可校验电气设备的热稳定性
答案：C
解析：短路电流计算与系统运行方式有关，不同运行方式短路电流不同。

二、填空题（每题3分，共15分）
1. 电机的损耗主要包括铜损耗、铁损耗、______和机械损耗。
答案：附加损耗
解析：电机损耗包括铜损耗、铁损耗、附加损耗和机械损耗。
2. 变压器的效率公式为______。
答案：\(\eta=\frac{P_2}{P_1}\times100\%=\frac{P_2}{P_2+\sum P}\times100\%\)
解析：变压器效率是输出功率与输入功率之比，考虑到总损耗。
3. 三相异步电动机的调速方法有______、变转差率调速和变极调速。
答案：变频调速
解析：三相异步电动机调速方法有变频调速、变转差率调速和变极调速。
4. 电力系统的中性点接地方式中，中性点不接地系统发生单相接地时，接地点的接地电流为______。
答案：电容电流
解析：中性点不接地系统单相接地时，接地点接地电流为电容电流。
5. 高压隔离开关的主要作用是______。
答案：隔离电源
解析：高压隔离开关主要作用是隔离电源，保证检修安全。

三、简答题（每题10分，共30分）
1. 简述同步发电机的工作原理。
答案：同步发电机的工作原理基于电磁感应定律。定子绕组通入三相对称交流电，在气隙中产生旋转磁场。转子绕组通入直流电流，形成转子磁场。旋转磁场与转子磁场相互作用，产生电磁转矩，使转子旋转。由于转子转速与旋转磁场转速相同，所以称为同步发电机。转子旋转时，定子绕组切割磁力线，感应出电动势，向外输出电能。
解析：同步发电机工作原理关键在于定子和转子磁场相互作用产生电磁转矩使转子旋转，进而定子绕组感应电动势输出电能。
2. 说明电力系统无功补偿的意义。
答案：电力系统无功补偿具有重要意义。首先，可提高功率因数，减少线路损耗。当功率因数提高后，线路电流减小，从而降低了线路电阻上的损耗。其次，能改善电压质量。无功不足会导致电压下降，通过无功补偿可维持电压稳定。再者，可提高电力系统的稳定性。合理的无功补偿有助于增强系统的动态和静态稳定性，保证电力系统安全可靠运行。
解析：从降低损耗、改善电压、提高稳定性等方面阐述无功补偿对电力系统的重要作用。
3. 简述高压断路器的灭弧原理。
答案：高压断路器主要通过以下几种方式灭弧。一是利用灭弧介质，如油、真空、SF6等。油断路器利用油来冷却电弧并熄灭电弧；真空断路器利用真空的高绝缘强度使电弧熄灭；SF6断路器利用SF6气体的优良灭弧性能。二是采用灭弧室结构，如拉长电弧、多断口等。拉长电弧可增加电弧长度，降低弧柱电场强度，利于灭弧；多断口能将电弧分割成多个短电弧，提高灭弧能力。三是利用触头材料，如采用铜钨合金等耐高温、耐磨损且能抑制电弧的材料。
解析：从灭弧介质、灭弧室结构、触头材料等方面说明高压断路器灭弧原理。

四、计算题（每题10分，共15分）
1. 一台三相异步电动机，额定功率\(P_N = 10kW\)，额定电压\(U_N = 380V\)，额定功率因数\(\cos\varphi_N = 0.85\)，额定效率\(\eta_N = 0.9\)。求该电动机的额定电流\(I_N\)。
答案：根据公式\(P_N=\sqrt{3}U_NI_N\cos\varphi_N\eta_N\)，可得\(I_N=\frac{P_N}{\sqrt{3}U_N\cos\varphi_N\eta_N}\)。将\(P_N = 10kW\)，\(U_N = 380V\)，\(\cos\varphi_N = 0.85\)，\(\eta_N = 0.9\)代入可得：
\(I_N=\frac{10000}{\sqrt{3}\times380\times0.85\times0.9}\approx20.9A\)
解析：利用功率公式变形求解额定电流，代入已知参数计算得出结果。
2. 某变压器的变比\(k = 10\)，一次侧电压\(U_1 = 10kV\)，二次侧负载电阻\(R_2 = 10\Omega\)。求折算到一次侧的等效电阻\(R_2^\prime\)。
答案：根据变压器变比关系，折算到一次侧的等效电阻\(R_2^\prime = k^2R_2\)。已知\(k = 10\)，\(R_2 = 10\Omega\)，则\(R_2^\prime = 10^2\times10 = 1000\Omega = 1k\Omega\)。
解析：依据变比与电阻折算关系计算等效电阻。

五、综合分析题（20分）
某电力系统如下图所示，已知电源电动势\(E = 10.5kV\)，变压器\(T_1\)变比\(k_1 = 10\)，变压器\(T_2\)变比\(k_2 = 5\)，线路\(L\)的阻抗\(Z = (1 + j5)\Omega\)，负载\(R_L = 10\Omega\)。

1. 计算变压器\(T_1\)和\(T_2\)的变比标幺值。（5分）
答案：变压器\(T_1\)变比标幺值\(k_{1}=\frac{k_1}{k_{base}}\)，变压器\(T_2\)变比标幺值\(k_{2}=\frac{k_2}{k_{base}}\)。通常取\(k_{base}=U_{base}/I_{base}\)，在本题中假设取\(U_{base}=10.5kV\)，\(I_{base}=1000A\)。则\(k_{1}=10\)，\(k_{2}=5\)。
解析：根据变比标幺值定义，结合假设的基准值计算。
2. 计算线路\(L\)的阻抗标幺值。（5分）
答案：先求线路\(L\)的基准阻抗\(Z_{base}=\frac{U_{base}^2}{S_{base}}\)，假设\(S_{base}=1000MVA\)，则\(Z_{base}=\frac{(10.5\times10^3)^2}{1000\times10^6}=0.11025\Omega\)。线路\(L\)阻抗标幺值\(Z_=\frac{Z}{Z_{base}}=\frac{1 + j5}{0.11025}\approx(9.07 + j45.3)\)。
解析：先求出基准阻抗，再计算阻抗标幺值。
3. 计算负载\(R_L\)的阻抗标幺值。（5分）
答案：负载\(R_L\)基准阻抗\(Z_{base}=\frac{U_{base}^2}{S_{base}}\)，同线路\(L\)的基准阻抗计算。则\(R_{L}=\frac{R_L}{Z_{base}}=\frac{10}{0.11025}\approx90.7\)。
解析：依据负载电阻和基准阻抗计算阻抗标幺值。
4. 分析该电力系统的运行情况，并提出可能的改进措施。（5分）
答案：从计算结果看，线路阻抗标幺值较大，说明线路阻抗对系统影响较大。可能导致电压损失较大，影响负载正常运行。改进措施可以考虑更换更粗的导线以减小线路阻抗；或者采用无功补偿装置提高功率因数，降低线路电流，从而减小电压损失。
解析：根据计算结果分析系统运行问题，进而提出合理改进措施。
