新疆医科大学
《机械制造装备设计》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、对于一个闭式齿轮传动系统，已知小齿轮齿数为 20，大齿轮齿数为 80，模数为 4mm，齿宽系数为 0.8，小齿轮传递的转矩为 500N·m，请问大齿轮的齿宽约为多少？（ ）
A. 48mm
B. 56mm
C. 64mm
D. 72mm

2、某一机械系统采用了带传动，若要提高带的传动能力，可采取以下哪些措施？（ ）
A. 增大带轮直径 B. 增加带的根数 C. 增大初拉力 D. 以上都是

3、在机械制造工艺中，特种铸造方法包括压力铸造、离心铸造等。压力铸造适用于：（ ）
A. 大批量生产薄壁复杂铸件
B. 单件生产大型铸件
C. 生产形状简单的铸件
D. 以上都不是

4、在金属材料的力学性能中，冲击韧性反映了材料抵抗冲击载荷的能力。以下哪种材料通常具有较高的冲击韧性？（ ）
A. 铸铁 B. 中碳钢 C. 铝合金 D. 陶瓷

5、在机械制造中，为了检测零件的内部缺陷，常用以下哪种无损检测方法？（ ）
A. 超声波检测 B. 磁粉检测 C. 渗透检测 D. 射线检测

6、某机械系统中的滑动轴承，已知其相对间隙ψ = 0.001，轴颈直径 d = 60 mm，轴承半径间隙δ约为多少？（ ）
A. 0.03 mm
B. 0.06 mm
C. 0.09 mm
D. 0.12 mm

7、某一机械结构需要进行焊接工艺，若要求焊接接头质量高，应选择哪种焊接电源？（ ）
A. 交流电源 B. 直流电源 C. 脉冲电源 D. 以上都可以

8、在金属切削过程中，积屑瘤的形成对切削过程有一定的影响。积屑瘤在粗加工时：（ ）
A. 有利 B. 有害 C. 无影响 D. 有时有利，有时有害

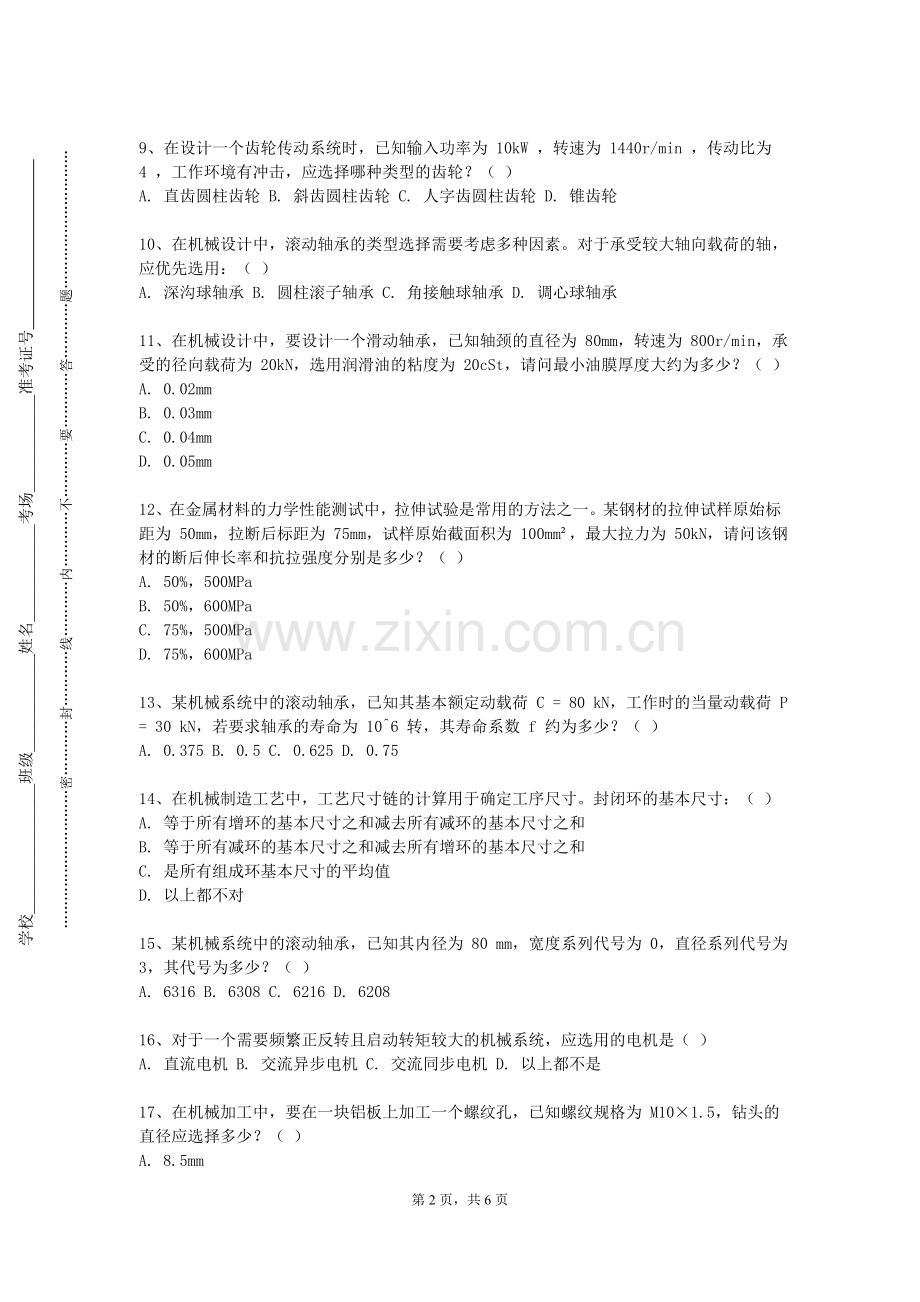

9、在设计一个齿轮传动系统时，已知输入功率为 10kW ，转速为 1440r/min ，传动比为 4 ，工作环境有冲击，应选择哪种类型的齿轮？（ ）
A. 直齿圆柱齿轮 B. 斜齿圆柱齿轮 C. 人字齿圆柱齿轮 D. 锥齿轮

10、在机械设计中，滚动轴承的类型选择需要考虑多种因素。对于承受较大轴向载荷的轴，应优先选用：（ ）
A. 深沟球轴承 B. 圆柱滚子轴承 C. 角接触球轴承 D. 调心球轴承

11、在机械设计中，要设计一个滑动轴承，已知轴颈的直径为 80mm，转速为 800r/min，承受的径向载荷为 20kN，选用润滑油的粘度为 20cSt，请问最小油膜厚度大约为多少？（ ）
A. 0.02mm
B. 0.03mm
C. 0.04mm
D. 0.05mm

12、在金属材料的力学性能测试中，拉伸试验是常用的方法之一。某钢材的拉伸试样原始标距为 50mm，拉断后标距为 75mm，试样原始截面积为 100mm²，最大拉力为 50kN，请问该钢材的断后伸长率和抗拉强度分别是多少？（ ）
A. 50%，500MPa
B. 50%，600MPa
C. 75%，500MPa
D. 75%，600MPa

13、某机械系统中的滚动轴承，已知其基本额定动载荷 C = 80 kN，工作时的当量动载荷 P = 30 kN，若要求轴承的寿命为 10^6 转，其寿命系数 f 约为多少？（ ）
A. 0.375 B. 0.5 C. 0.625 D. 0.75

14、在机械制造工艺中，工艺尺寸链的计算用于确定工序尺寸。封闭环的基本尺寸：（ ）
A. 等于所有增环的基本尺寸之和减去所有减环的基本尺寸之和
B. 等于所有减环的基本尺寸之和减去所有增环的基本尺寸之和
C. 是所有组成环基本尺寸的平均值
D. 以上都不对

15、某机械系统中的滚动轴承，已知其内径为 80 mm，宽度系列代号为 0，直径系列代号为 3，其代号为多少？（ ）
A. 6316 B. 6308 C. 6216 D. 6208

16、对于一个需要频繁正反转且启动转矩较大的机械系统，应选用的电机是（ ）
A. 直流电机 B. 交流异步电机 C. 交流同步电机 D. 以上都不是

17、在机械加工中，要在一块铝板上加工一个螺纹孔，已知螺纹规格为 M10×1.5，钻头的直径应选择多少？（ ）
A. 8.5mm
B. 9mm
C. 9.5mm
D. 10mm

18、在机械零件的强度计算中，屈服强度和抗拉强度是重要的材料性能指标。一般来说，在设计时应以哪个强度作为依据？（ ）
A. 屈服强度 B. 抗拉强度 C. 两者的平均值 D. 根据具体情况选择

19、在一个液压系统中，要控制执行元件的运动方向，应选用哪种控制阀？（ ）
A. 溢流阀 B. 减压阀 C. 换向阀 D. 顺序阀

20、某机械零件采用锻造工艺制造，已知毛坯的直径为 100mm，锻造比为 2，请问锻造后的零件直径大约为多少？（ ）
A. 141mm
B. 158mm
C. 173mm
D. 200mm

21、某机械系统采用液压马达驱动，已知马达的排量为 100ml/r，工作压力为 10MPa，转速为 500r/min，机械效率为 0.9，容积效率为 0.95，请问马达的输出功率是多少？（ ）
A. 45kW
B. 47.5kW
C. 50kW
D. 52.5kW

22、某机械零件的材料为灰铸铁，需要进行铸造生产。以下哪种铸造方法最适合生产该零件？（ ）
A. 砂型铸造 B. 金属型铸造 C. 压力铸造 D. 离心铸造

23、在一个齿轮齿条传动中，齿轮的齿数为 20，模数为 4mm，齿轮的转速为 60r/min，那么齿条的移动速度是多少？（ ）
A. 480mm/min
B. 560mm/min
C. 640mm/min
D. 720mm/min

24、在机械系统的平衡中，对于一个旋转的刚性转子，如果其质心不在旋转轴线上，会产生不平衡力。已知转子的质量为 10kg，质心到旋转轴线的距离为 0.02m，转速为 1500r/min，请问该转子产生的不平衡力约为多少？（ ）
A. 490N
B. 588N
C. 686N
D. 784N

25、在一个闭式齿轮传动系统中，小齿轮采用 40Cr 钢调质处理，大齿轮采用 45 钢正火处理。已知传递的功率为 10kW，小齿轮的转速为 1200r/min，齿轮的精度等级为 7 级，那么齿轮的模数应该选择多少？（ ）
A. 2mm B. 2.5mm C. 3mm D. 3.5mm

26、在机械原理中，一个铰链四杆机构，若最短杆与最长杆长度之和小于其余两杆长度之和，且以最短杆为连杆，请问该机构是什么类型？（ ）
A. 双曲柄机构
B. 曲柄摇杆机构
C. 双摇杆机构
D. 无法确定

27、在一个机械传动系统中，已知带传动的效率为 0.9 ，齿轮传动的效率为 0.95 ，则整个传动系统的效率约为多少？（ ）
A. 0.85 B. 0.86 C. 0.87 D. 0.88

28、在一个机械系统中，要实现精确的直线运动，以下哪种机构最为合适？（ ）
A. 曲柄滑块机构 B. 凸轮机构 C. 丝杠螺母机构 D. 棘轮机构

29、在机械设计中，为了防止螺纹连接松动，常采用多种防松措施。弹簧垫圈防松属于：（ ）
A. 摩擦防松 B. 机械防松 C. 永久防松 D. 以上都不是

30、一台内燃机的气缸工作容积为 0.5L ，压缩比为 10 ，则其气缸总容积约为多少？（ ）
A. 4.5L B. 5L C. 5.5L D. 6L

二、绘图题（本大题共5个小题，共25分)
1、（本题5分）绘制一个压力机机身的零件图，标注尺寸、形位公差、粗糙度及加强筋布置。

2、（本题5分）根据给定的工作条件，绘制一个分度盘的零件图，标注分度孔的位置、直径和分度精度。

3、（本题5分）设计并绘制一个内燃机的曲柄连杆机构运动简图，标明各构件的运动关系和尺寸比例。

4、（本题5分）根据给定的结构和尺寸，绘制一个蜗轮蜗杆减速器的蜗轮零件图，包括蜗轮的齿形和主要尺寸。

5、（本题5分）根据给定的装配关系和技术要求，绘制一个定位销连接的装配图，标注销的类型、直径和装配要求。

三、简答题（本大题共5个小题，共25分)
1、（本题5分）简述在机械加工中的刀具磨损监测技术，如何通过监测刀具的磨损状态及时更换刀具，保证加工质量和提高生产效率。

2、（本题5分）在机械制造工艺中，解释机械加工中的机械加工精度的获得方法，包括尺寸精度、形状精度和位置精度的获得方法。

3、（本题5分）在机械制造工艺中，解释机械加工中的定位误差分析计算方法，包括基准不重合误差和基准位移误差。

4、（本题5分）解释在机械系统的精度分配中，如何根据系统的总精度要求，合理分配各组成部分的精度。

5、（本题5分）阐述在机械加工中，电火花加工的原理和特点。电火花加工适用于哪些材料和零件的加工？

四、分析题（本大题共2个小题，共20分)
1、（本题10分）机械设计中的可靠性试验是验证产品可靠性的重要手段。分析可靠性试验的方法和步骤。

2、（本题10分）在设计一款新型的农业机械时，需要考虑在不同土壤条件和作业环境下的适应性。请深入分析机械结构、行走装置、工作部件等方面的设计要点和可能遇到的问题。

第6页，共6页
