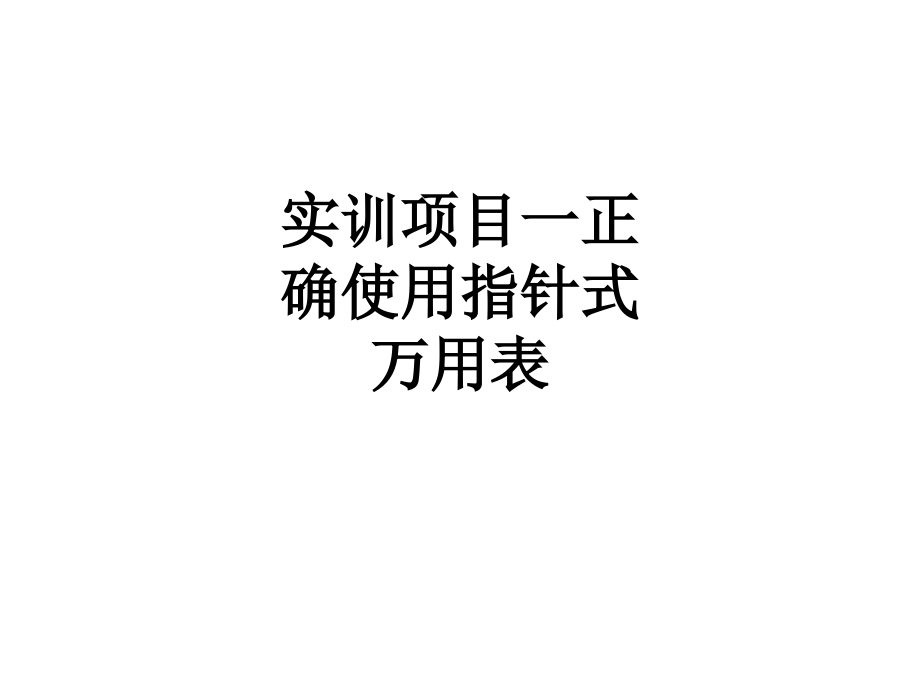

实训项目一正确使用指针式万用表.ppt

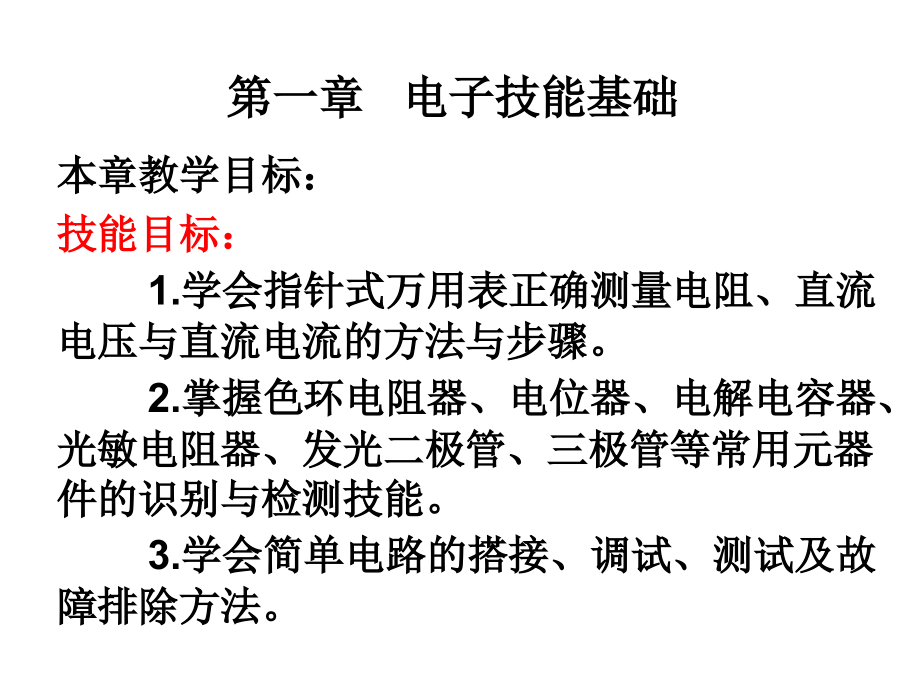

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,实训项目一正确使用指针式万用表,第一章 电子技能基础,本章教学目标：,技能目标：,1.学会指针式万用表正确测量电阻、直流电压与直流电流的方法与步骤。,2.掌握色环电阻器、电位器、电解电容器、光敏电阻器、发光二极管、三极管等常用元器件的识别与检测技能。,3.学会简单电路的搭接、调试、测试及故障排除方法。,知识目标：,1、掌握指针式万用表的性能、使用及维护方法。,2、熟悉色环电阻器、电位器、电解电容器、光敏电阻器、发光二极管、三极管等常用元器件的外形、符号及性能。,3.熟悉发光二极管、三极管等常用半导体器件的外形、符号及性能。,实训项目一 正确使用指针式万用表,任务一：认识万用表面板,任务二：搭接小电路,任务三：万用表测直流电压与电流,任务四：万用表测电阻,任务一 认识万用表面板,MF-47型普通指针式万用表面板外观如图1-1-1所示，主要分为刻度盘和操作面板两部分。,1.万用表表面结构,。,刻度盘,指针,指针调零螺丝,欧姆调零旋钮,选择量程开关,表笔插孔,电 阻 线：,刻度左大右小,分布是不均匀的。（第一条线）,2、刻度盘,注意:分清每一量程对应的刻度线和每一单位刻度的大小。,刻度左大右小，,分布是不均匀的。,刻度盘上的第一条线-电阻刻度线,2.刻度盘,（图34所示）,直流线V、mA：,直流电压与电流值，刻度左小右大，,均匀分布（第二条线）。,2.刻度盘,交流电压线V：,表示交流电压，量程10V（第三条线）。,增 益 db 线：,表示增益量大小（第四条线）。,3.量程开关的选择,遵循原则：先选档位后选量程,量程从,大,到,小,选用。,使用注意事项：,万用表应水平放置。,表针调零。指针有偏离，可用小螺丝刀轻轻转动表头上的指针调节螺丝，使表针指零,。,将红表棒插入“+”端插孔，黑表棒插入“-”端插孔。,4.主要量程,MF-47型普通指针式万用表主要量程如下表1-1-2所示。,测量档位,量程,测量档位,量程,直流电流,0500mA（分5档）,0,5A,交流电压,01000V(分5档),02500V,主流电压,01000V(分7档),02500V,直流电阻,0,（分5档）,音频电平,-,10dB,+22dB,电感,0.001 0.3,表1-1-2 MF-47型普通指针式万用表主要量程,课堂小结,1.万用表表面结构。,2.刻度盘,3.量程开关的选择,作业：学会使用指针式万用表,任务二 搭接小电路,1、电路工作原理,2、电路元器件识别 (表1-1-3),3、搭接电路 (图1-1-6),注意：发光二极管正负极性的不同接法有何区别？,1.电压的测量步骤,（现以测量一干电池电压为例),1选择量程：,估算：,步骤:,选择：,先估计被测电池为直流电压为1.5V。,根据估计电压范围，选择旋钮5V量程。,任务三 万用表测直流电压与电流,2测试：,将红表棒接“,+,”极，黑表棒接“,”极。,3读数,：,读出指针在电压刻度线上（第二条线）的读数，根据档位读出所测电压的值。,例如：此干电池的电压为1.5,V,。,测量交流电压的方法与测量直流电压相似，所不同的是选择档位为交流电压档，并且表棒不需要分正、负端。如图314所示。,当被测的直流电压值不知时，应从最大直流电压档开始逐一试测，然后确定档位。,当被测的直流电压极性不知时，将表笔轻触被测电压两端试测，若表针向右偏转，则红笔为正；若表针向左偏转，则红笔为负。,如图315所示测量干电池用交流档对吗？为什么？,2.你能用万用表测出家中交流电压值吗？,强调安全注意事项。,作业：,1.请分别测量1号、2号、5号、7号电池的电压各是多少伏?,2.电流的测量步骤,（以右图为例）,1选择量程：,步骤:,估算：,选择：,用欧姆定律算出图中被测电流约为250,A,)。,转换开关拨至500A档位,2测试：,将万用表串接在电路中，电流应由红表笔流入，黑表笔流出。如下图所示,3读数：,读出指针在电流刻度线上（第二条线）的读数，（如图）根据档位读出所测电流的值。例如该电路直流电流为250,A,。,测量直流电流时，要注意表笔的极性，红表笔“,+”,为电流流入，黑表笔“,”,为电流流出，在估计电流流向后才可测量。,当测量直流电流时，未知被测电流大小前，应从最大档位开始试测，然后逐档减少到适当的量程，才进行测量。,严禁在测量过程中转换档位开关及量程。,测直流电流的注意事项：,请用万用表测量一下发光二极管应用电路中的电流值？,能用这个档位能测发光二极管应用电路中的电流吗？为什么？。,会用万用表测量电阻,会用万用表测量交、直流电压,会用万用表测量直流电流,会用万用表测量电容,操作活动,1.操作名称：,2.需用器材：,3.学习目标：,电阻、电压、电流、电容的测量,指针式万用表、电阻、电容、电池等,任务四 万用表,测电阻,4.操作步骤,电阻的测量步骤,（现以测量一个电阻为例）,步骤:,1选择量程：,从电阻的标识方法定出电阻的阻值范围。,估算：,选择：,根据阻值范围，选择指针处于刻度线的中间区域的量程。,方法：,现从色环法估算一电阻为几百，,所以选择R档位100。,（实用口诀）,看拿起表笔看档位；,扳对应电量扳到位；,1 选择量程,演示,：,2调零：,把万用表的两根表棒短接，旋转调零旋钮，使指针指在欧姆刻度线的零位（如图36所示）。,调零,演示,：,把万用表的两根表棒短接，旋转调零旋钮，使指针指在欧姆刻度线的零位（演示如下）。,（实用口诀）,试瞬间偏摆试档位；,3 测试：,将两根表棒分别接触被测电阻两端,注意：电阻必须与其它元件断开。,读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档量程上倍率（100），就是所测电阻的阻值。例如测得该电阻阻值为3K。,（实用口诀）,测 测量稳定记读数；,复位放下表笔及复位。,4读数：,4读数,演示：,每次换档，都应重新调零才能测准。,电阻测量时，必须与其它元件断开。,为了保证测量精度，应尽量使指针处在满刻度的三分之二左右位置。,测电阻应注意的事项：,思考：如图所示的两种测量电阻的方法对不对？为什么？,请测出下面三个电阻的阻值？,电容的测量步骤,步骤:,1 选择量程：,估算：,看电容上容量大小。,选择：,转换开关旋到欧姆挡,R100或R1K。,万用表测量电容容量大于5100PF时指针摆动明显。对于容量小于5100pF的电容，即使用高阻档测也不太明显。,注意：,2 测试：,用两表笔触及电容器两极。如图所示。,正常情况下，指针先偏转一定角度，然后指针回落至起始位置。（如图所示）,然后将表棒对调一下后，再进行测试一次，指针先偏转一定角度，然后指针回落至起始位置。（如图所示）,通过两次测试电解电容都能偏转后回到起始位置，即证明电解电容器为正常。,3判断：,测试时指针不动（正反多次测试），说明电容器失效，如左图所示。,当指针偏转后，应回复到接近起始位置，如果指针回不到起始位置，并指示在某一电阻值,那么该电阻值就是电容器的漏电电阻值，这个电阻越大表示漏电越小。（如右图所示）,如测量电容时,指针指向零位后，并保持在零位，说明电容器是否正常?如下图所示。,请测出二个电容是否正常？,指针式万用表的使用活动评估表,学生姓名,日期,自评,互评,师评,1在使用指针万用表时，会正确进行机械零位校正,2能正确选择测量档位,3在测量中难正确掌握操作规程,4每次测量电阻时，都能调零,5会正确读出数值,6能画出电阻、电容的图形符号,7活动中环保意识及团队协作做的好吗？,学习体会,1,活动中感觉哪个技能最有兴趣？为什么？,2,活动中哪个技能最有用？为什么？,3,活动中哪个技能操作可以改进？使操作更方便实用，请写出操作过程。（请同学们大胆创新，共同研讨，不断提高操作能力）,4,你还有哪些要求与设想？,总体评价,教师签名,
