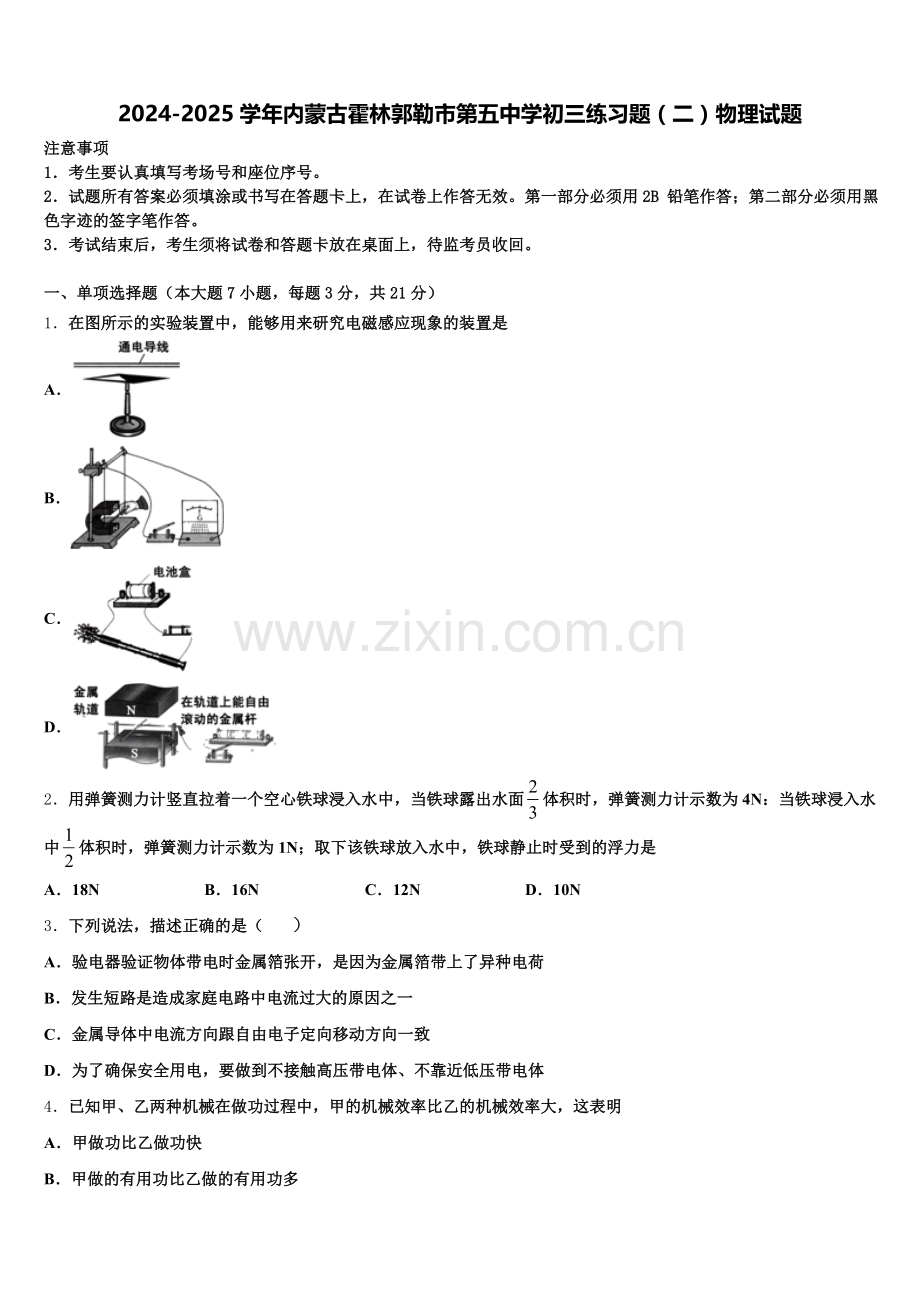

2024-2025学年内蒙古霍林郭勒市第五中学初三练习题（二）物理试题含解析.doc

2024-2025学年内蒙古霍林郭勒市第五中学初三练习题（二）物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．在图所示的实验装置中，能够用来研究电磁感应现象的装置是
A．
B．
C．
D．
2．用弹簧测力计竖直拉着一个空心铁球浸入水中，当铁球露出水面体积时，弹簧测力计示数为4N：当铁球浸入水中体积时，弹簧测力计示数为1N；取下该铁球放入水中，铁球静止时受到的浮力是
A．18N B．16N C．12N D．10N
3．下列说法，描述正确的是（ ）
A．验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷
B．发生短路是造成家庭电路中电流过大的原因之一
C．金属导体中电流方向跟自由电子定向移动方向一致
D．为了确保安全用电，要做到不接触高压带电体、不靠近低压带电体
4．已知甲、乙两种机械在做功过程中，甲的机械效率比乙的机械效率大，这表明
A．甲做功比乙做功快
B．甲做的有用功比乙做的有用功多
C．甲做的额外功比乙做的额外功少
D．甲做的有用功，与总功的比值比乙大
5．如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（　　）

A．通过R1与R2的电流之比为2：1
B．R1与R2的总电阻为15Ω
C．R1与R2两端的电压之比为1：1
D．R1与R2消耗的电功率之比为1：1
6．生活中有许多工具都是杠杆，图中在使用时属于费力杠杆的是
A．道钉撬
B．托盘天平
C．筷子
D．起瓶器
7．如图所示，一辆轿车在机动车道上由南向北以20m/s 的速度匀速行驶．已知机动车道的宽度D=4m，轿车长度3m、宽度1.6m，假设行驶中轿车始终位于机动车道的正中间，有一人骑自行车匀速横穿机动车道．已知自行车长1.8m，前轮行至非机动车道与动车道交界处的C点时与轿车沿南北方向的距离S=20m．假设双方都没有采取任何措施，在轿车开到时恰好通过，自行车速度至少

A．
B．
C．
D．
二、填空题（本大题7小题，共21分）
8．如图所示，电源电压不变，变阻器规格为“20Ω 2A”，a、b为其两端点．闭合开关，当变阻器滑片分别在b端和ab中点时，电流表的示数之比为2:3，电压表的示数之差为4V，则电源电压为_______V，R的阻值为_______Ω，滑片在b点时，变阻器消耗的电功率为_______W．

9．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是______表（填“电流”或“电压”），乙表测的是________的_________（填“电流”或“电压”）．

10．如图所示，如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较_____来判断不同导体电阻的大小。若两个导体的阻值差异不大，则可以用_____替换灯泡，作进一步的判断。

11．如图所示是利用太阳能电源工作的一种新型动力车。它上面的太阳能接收板的有效面积为8m2，天气晴朗且接收板正对阳光时，每平方米面积上每秒钟能接收到太阳辐射的能量为1000J，太阳能电池提供的电压为120V，可供电动机正常工作的电流为10A。
太阳能电池将太阳能转化为电能的效率是_____。电动机正常工作时，将电能主要转化为_____ 能。若转化效率是80%，且该车沿水平路面匀速行驶时所获得的牵引力是150N，则该车匀速行驶的速度是_____m/s。
12．我们走进公园能闻到花的香味，说明分子在_____。汽车轮胎有花纹，主要是为了增大_____。运动员挥拍击回乒乓球，这主要表明力可以改变物体的_____。
13．如图所示，手用F1的力直接将物体B匀速提升h，F1做功为600J；若借助滑轮组把B匀速提升相同高度，滑轮组机械效率是50%，则：F2做功为_____ J；该物体重G与F2的大小的比值是______。

14．若要使两灯泡并联，请在圆圈中填上合适的电表

三、作图题（共7分）
15．在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．

16．图甲是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱盖重）．关箱盖时，它可看作一个杠杆，图乙是其简化图，O是支点，F2是液压杆作用在A点的阻力．请在图乙中画出在B点关上后备箱盖的最小动力F1及其力臂L1．
（____）

17．根据平面镜成像的特点，在如图中画出物体AB在平面镜MN中成的像A′B′。
（______）

四、实验题（本大题共5小题，共20分）
18．小明用光具座、光源F、凸透镜光屏等器材探究“凸透镜成像规律”．

（1）如图甲所示将光源放在30m刻度处时，移动光屏可得倒立、等大的清晰像凸透镜的焦距是_____cm；
（2）把光源向左移至20cm刻度处时调整光屏到适当位置在光屏上可得_____（选填“等大”或“缩小”或“放大”）的清晰像；
（3）把光源放在35cm刻度处时，调节光屏到适当位置在光屏看到的清晰像是图乙中的_____．
19．某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。
请画出对应的电路图（电阻箱符号为）连接电路时，开关应_____。连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和_____。改变电阻箱的阻值，调节滑动变阻器的滑片，使_____，并记录相应数据。再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（3）中的要求，引起这种情况的直接原因是_____。重复步骤（3）多次实验，根据所得数据画出电流随电阻变化的图象如图乙所示。你认为该小组实验时的U0＝_____V。进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是_____。实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丙所示，你认为图象不同的原因是_____。
20．小泽同学准备测量电阻的阻值（其阻值约为300Ω），老师提供的器材有：两节干电池（电压约为3V但不大于3V且保持不变）、一个电流表、一个电压表、一个滑动变阻器（“100Ω2A”）、一个开关、若干导线。小泽同学设计的实验电路如图所示，并要用此电路测量待测电阻的阻值，你认为这个方法是否可行？简述你的观点。
如果你认为上述方法可行，请你：①画出电路图：②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
如果你认为上述方法不可行，请你利用题中已有的器材设计出一种可行的实验方案（电路不能重组）。要求：①画出电路图；②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
21．在研究凸透镜及其成像规律的实验中：

（1）小明将蜡烛、凸透镜和光屏按图示位置放置时，光屏上恰能呈现烛焰倒立、_______的清晰实像，此时光在光屏上发生_________（选填“镜面”或“漫”）反射．
（2）小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透镜的距离为l，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则l_________f（选填“大于”、“等于”或“小于”）；小华取了一发光的小电灯放在凸透镜主光轴上离光心距离为l处，在透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小将_________（选填“变大”、“变小”或“不变”）.
（3）当蜡烛靠近凸透镜时，烛焰的像将落在光屏的______（填“前”或“后”）方．
（4）在第（3）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是 ______．
A．将光屏靠近凸透镜 B．将光屏远离凸透镜
C．换焦距更大的凸透镜 D．换焦距更小的凸透镜．
22．小明利用空易拉罐做了几个物理小实验．
（1）如图甲所示，在易拉罐中注入少量的水，用酒精灯对易拉罐加热，待罐口出现白雾时，将罐口堵住，撤去酒精灯，让易拉罐冷却，观察到易拉罐变瘪了，这一现象说明了_____的存在

（2）如图乙所示，用嘴对着横放的易拉罐侧面和竖放的易拉罐底部轻吹，横放的更容易运动起来，说明了_____
（3）如图丙所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离增大，可用吸管按图中箭头_____（选填“A“或“B“）所示的方向用力吹气．
（4）如图丁所示，用塑料薄膜摩擦过的塑料管靠近易拉罐，易拉罐_____（选填“可能”或“不可能”）被吸引．
五、计算题（本大题共2小题，共13分）
23．学校兴趣小组的同学自制了一台电烘箱，电烘箱的技术参数及设计的简化电路图如下，R1和R2均为电热丝且电阻值恒定．求：

额定电压
220 V

正常工作电流
高温档
5A
低温档
2A
（1）电烘箱在高温档正常工作时每分钟产生的热量．电热丝R1的阻值．电烘箱在低温档正常工作时，R2的功率．
24．如图甲是某款电热水龙头，即开即热、冷热兼用。图乙是它的原理电路图，R1、R2为电热丝。通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如表。不考虑温度对电阻丝值的影响，请回答下列问题：

产品名称
即热式热水龙头
应用场所
厨房、卫生间
额定功率
温水 2200W
热水 3300W
额定电压
220V
额定频率
50Hz
防触电类型
Ⅰ类（最高等级）
（1）开关与1、2接触时，水龙头放出的水是温水还是热水？此时电路中的电流多大？
（2）R2的电阻值多大？
（3）水龙头放热水时，正常工作20s，消耗的电能是多少？若不计热量损失，在此过程中可将多少kg的水从18℃加热到48℃？
六、综合能力题（本大题共3小题，共18分）
25．小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路．
器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干．请在图甲中以笔画线代替导线完成电路连接．要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭．
数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降．小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低．闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏．
小泽猜想2：可能是长期使用，灯泡自身发生了变化．因为他发现灯泡玻璃壳内壁发黑．灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）．
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像．请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端．
请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像．
实验序号
①
②
③
④
⑤
⑥
U/V
0
0.5
1
1.5
2
2.5
I/A
0
0.18
0.28
0.34
0.38
__
（______）
26．学习了密度的知识后，请你帮助科技小组的同学解决以下几个问题
如图泡沫钢是含有丰富气孔的钢材料，可作为防弹服的内芯．孔隙度是指泡沫钢中所有气孔的体积与泡沫钢总体积之比．已知钢的密度为7.9×103kg/m3，一块质量为0.79kg、边长为1dm的正方体泡沫钢，请你计算以下泡沫钢的孔隙度是多少？打开酒瓶瓶盖，会闻到酒精的气味．瓶盖开启时间长了，会不会使酒的酒精度（酒中酒精和酒的体积百分比）降低呢？某同学对此问题进行了探究．她在实验室取了两个相同的烧杯，在烧杯中分别装入250mL的料酒（酒精度为11%）和水，而后将两烧杯置于相同的环境中．过了一天，测得料酒和水的体积分别是232mL和242mL．请根据实验数据，分析酒的酒精度是否降低？
27．日本福岛核电站发生核泄漏，一些放射性物质随大气环流而扩散．我国一些城市的空气中和蔬菜叶面上曾检测出极微量放射性物质．能源的分类有多个角度．如：化石能源；一次能源，二次能源；生物质能；不可再生能源，可再生能源．核能归属于________ 核电站内的核反应原理与太阳内部的核反应原理的不同点在于________ 人们担心日本核泄漏的放射物质随海洋水流污染我国沿海的海盐品质，在政府部门未发布我国近海受污染的情况下，全国不少城市出现抢购食盐的风潮，假设你是超市经理，请你从科学引导的角度写一、二句话，规劝市民不必抢购，你的赠言是：________切尔诺贝利核泄漏和福岛核泄漏之后，人们置疑核能前景，个别国家甚至打算将来废弃本国所有核电站，发展其他能源．假设你是网友，正在参加国家能源部门的网上讨论“我国核电站的兴与废”，用一、二句话表达你的观点和理由：________
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A图是奥斯特实验，说明的电流周围存在磁场，故A不符合题意；
B图演示的是电磁感应现象实验，故B符合题意；
C图演示是电磁铁通电后可以吸引铁屑的实验，说明电流的具有磁效应，故C不符合题意；
D图演示的是通电导体在磁场中受力的实验，故D不符合题意。
2、D
【解析】
设物体的体积为V，当铁球露出水面 体积时，则V排1=V，根据物体受力平衡和阿基米德原理可知：G=F浮1+F拉1=ρ水gV +4N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当铁球浸入水中体积时，则V排2＝V，
根据物体受力平衡和阿基米德原理可知：G=F浮2+F拉2=ρ水gV+1N﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②得：ρ水gV=3N，
所以ρ水gV＝18N，即铁球全部浸没在水中时受到的浮力为18N；
则铁球的重力：G=F浮1+F拉1=ρ水gV+4N=×18N+4N=10N，
当取下该铁球将它放入水中，因为铁球全部浸没时受到的浮力大于其重力，所以铁球将上浮，最终漂浮，此时铁球受到的浮力F浮′=G=10N。
3、B
【解析】
验电器的工作原理是：同种电荷相互排斥；家庭电路电流过大的原因有二：发生短路，用电器总功率过大；物理学规定正电荷定向移动的方向为电流的方向；在金属导体中能发生定向移动的是自由电子；安全用电原则是：不接触高压带电体、不靠近低压带电体；
【详解】
A、同种电荷相互排斥，验电器验证物体带电时金属箔张开，是因为金属箔带上了同种电荷，故A错误；
B、家庭电路发生短路时，电流不经用电器，所以干路电流非常大，引起空气开关“跳闸”；造成家庭电路中电流过大的另一原因是用电器总功率过大，故B正确；
C、物理学规定正电荷定向移动的方向为电流方向，而金属中的电流是自由电子定向移动形成的，自由电子带负电，所以金属导体中电流方向跟自由电子定向移动方向相反，故C错误；
D、安全用电的原则是不接触低压带电体，不靠近高压带电体，故D错误．
故选B．
此题是一道电学综合题，考查的知识点较多，包括验电器的原理、家庭电路电流过大的原因、电流方向的规定及安全用电原则，特别要注意负电荷定向移动的方向与电流方向是相反的．
4、D
【解析】
A．在物理学中，我们用功率表示物体做功的快慢，功率大的机械做功快．而机械效率大的功率不一定大，它们之间没有必然的关系，所以选项A不正确；
B．如果甲、乙两种机械做的总功相同，则甲的机械效率高，甲做的有用功就比乙做的有用功多．如果不指明甲、乙两种机械做的总功多少情况下，只凭机械效率高低无法判断谁做的有用功多（做功多少主要看力和距离），所以选项B不正确；
C．如果甲、乙两种机械做的总功相同，则甲的机械效率高，甲做的额外功就比乙做的额外功少．如果不指明甲、乙两种机械做的总功多少情况下，只凭机械效率高低无法判断谁做的额外功少（做功多少主要看力和距离），所以选项C不正确；
D．机械效率是有用功与总功的比值．甲的机械效率比乙大，表明甲做的有用功与总功的比值比乙大，所以选项D是正确的．
故选 D．
5、B
【解析】
由于两个电阻是串联的，故通过两个电阻的电流相等，故A是不对的；串联电路的总电阻等于各部分的电阻之和，故总电阻为10Ω+5Ω=15Ω故B是正确的；串联电路中的电压之比等于电阻之比，故R1与R2两端的电压之比为10：5=2：1，故C也是不正确的；R1与R2消耗的电功率之比P1：P2=U1I1：U2I2=2：1，故D是不正确的．
故选B。
6、C
【解析】
结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆
【详解】
A.道钉撬在使用过程中，动力臂大于阻力臂，是省力杠杆；
B．托盘天平在使用过程中，动力臂等于阻力臂，不省力也不费力；
C. 核桃夹在使用过程中，动力臂小于阻力臂，是费力杠杆；
D. 起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆．故选C.
7、C
【解析】
根据题意知道，轿车行驶的速度为v=20m/s，设自行车行驶的速度为v0 ，由下图可以看出：自行车长为L1 =1.8m，机动车宽为L2 =1.6m，车道空距L3 =D−L2/2=4m−1.6m/2=1.2m，且自行车通过这三段的时间与机动车通过S所用时间相等，所以20m/20m/s=（1.8m+1.6m+1.2m）/v0，解得自行车速度至少是v0 =4.6m/s，故选C．

二、填空题（本大题7小题，共21分）
8、24 10 12.8
【解析】
（1）根据串联电路的特点和欧姆定律表示出滑片位于b端、ab中点时电源的电压，利用电源的电压不变得出等式即可求出R的阻值；
（2）根据欧姆定律表示出两种情况下电压表的示数，进一步表示出电压表的示数之差即可求出滑片在ab中点时电流表的示数，利用电阻的串联和欧姆定律求出电源的电压；
（3）先求出滑片在b点时电路中的电流，利用P=I2R求出R消耗的电功率．
【详解】
（1）设总电压为U，滑片在b点时电流为I1，滑片在变阻器中点时电流为I2，则有即
因电源电压一定时，电流与总电阻成反比，
所以，，整理可得：
（2）由可得，电压表的示数之差：
解得：I2=1.2A，即滑片在ab中点时，电流表示数为1.2A；
电源的电压：
（3）滑片在b点时，电路中的电流：
此时变阻器消耗的电功率：
P滑=I12R滑=（0.8A）2×20Ω=12.8W．
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是利用好电源的电压不变和电压表的示数之差．
9、电压表 R2 电流
【解析】
试题分析： 在分析电路连接情况时，电压表的内阻很大，相当于开路；电流表的内阻很小，相当于短路．题中当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表，乙是电流表，电流表与所测电路串联，故所测的是电阻R2的电流．
【考点定位】电路的连接方式及电压表、电流表的使用．
10、灯泡的亮度 电流表
【解析】
[1]如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较灯泡的亮度来判断不同导体电阻的大小。
[2]若两个导体的电阻差异不大，则必须用电流表替换灯泡，作更为准确的判断。
11、15% 机械 6.4
【解析】
（1）太阳能电池1s输出的电能：W=UIt=120V×10A×1s＝1200J；
太阳能电池板1s接收的能量为：E=1000J/（m2•s）×8m2×1s=8000J；
则太阳能电池将太阳能转化为电能的效率：η==15%；
（2）电动机工作时，消耗电能，主要产生机械能，主要将电能转化为机械能；
转化成的机械能为：W机=Wη′=1200J×80%＝960J；
电动机的输出功率为：P==960W；
因为做匀速直线运动，所以由P==Fv得到，该车匀速行驶的速度：v==6.4m/s。
12、不停地做无规则运动摩擦运动状态
【解析】
走进公园能闻到花的香味，说明分子在不停地做无规则运动。汽车轮胎有花纹增大了轮胎表面的粗错程度从而增大摩擦。力可以改变物体的运动状态，可以改变物体的形状，运动员挥拍击回乒乓球表明力可以改变物体的运动状态。
13、1200 3:2
【解析】
滑轮组把B匀速提升相同高度，F2做的有用功为600J，由 可得，F2做的总功： ；
滑轮组有三股绳绕过动滑轮，则，则。
14、
【解析】
根据题意知道，若要使两灯泡并联，则该电路应有两条路径，所以最上面圆圈中是电流表，最下面圆圈中也是电流表，中间圆圈中是电压表，电路如下：

三、作图题（共7分）
15、
【解析】
物体受到重力和支持力的作用，由于物体水平向右做加速运动，物体相对于传送带有向左的运动趋势，所以物体受到向右的摩擦力，则物体共受到三个力的作用，即重力、支持力和摩擦力，重力方向竖直向下，作用点在重心上，支持力方向竖直向上，作用点可画在重心上，摩擦力方向水平向右，作用点也可画在重心上．
16、
【解析】
由杠杆平衡条件F1 L1=F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂L1最长；关上后备盖时，动力的方向应该向下，过点B垂直于OB向下作出最小动力F1的示意图，如下图所示：

17、
【解析】
先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图：

四、实验题（本大题共5小题，共20分）
18、10 缩小 D
【解析】
（1）当烛焰放在30厘米刻度处时，在光屏上得到一个等大清晰的像，根据凸透镜成像规律可知，u＝50cm﹣30cm＝20cm＝2f，所以f＝10cm；
（2）把光源向左移至20cm刻度处时，此时的物距为50cm﹣20cm＝30cm，根据凸透镜成像规律可知，u＞2f，在光屏上可得到一个倒立、缩小的清晰的实像，此时2f＞v＞f，即光屏应向左移动；
（3）保持凸透镜位置不变，把光源放在35cm刻度处时，f＜u＜2f，成倒立、放大的实像，调节光屏到适当位置在光屏看到的清晰像是图乙中的D符合题意．
19、（1）； （2）断开； 电阻箱的阻值； （3）电压表的示数仍为U0； （4）电阻箱的电阻调得太大了； （5）6； （6）当电压一定时，电流与电阻成反比； （7）这两个小组所控制的电阻箱两端电压不相同。
【解析】
（1）根据实物图的连接的顺序，画出对应的电路图；
（2）为保护电路，在连接电路的过程中，开关应处于断开状态，根据实验的目的，确定要记录的数据；
（3）本题是“探究电流与电阻的关系”的实验，需要保持电阻两端电压不变；
（4）根据串联电路的分压原理解答；
（5）根据图乙的数据，由U=IR求解；
（6）分析图象，分析清楚横轴和纵轴所表示的物理量，据此即可解答；
（7）根据U=IR判断乙、丙图的差异性。
【详解】
（1）由图甲知道，电路各元件是依次顺序连接，电压表测量电阻箱的电压，故电路图如下：

（2）为了保护电路，在连接电路的过程中，开关应处于断开状态；由于要探究电流与电阻的关系，所以必须记录电流及电阻的数据，然后进行分析，即要记录电流表的示数和电阻箱的阻值；
（3）要探究电流与电阻的关系，需要控制电阻箱两端的电压不变，即调节滑动变阻器的滑片时，电压表的示数不变仍为U0 ；
（4）电阻越大，分得的电压越多，但电阻箱的电阻不断变大时，要使电阻箱两端电压达到U0 ，需要使变阻器的电阻值变大，当不能达到U0 时，表明滑动变阻器提供的电阻已达最大值，即电阻箱的电阻调得太大了；
（5）由图乙知道，当I=3.0A时，R=2Ω，所以，由欧姆定律知道，U0 =IR=3.0A×2Ω=6V；
（6）由图乙知道，其横轴和纵轴所表示的物理量分别为电阻R及通过的电流I，图线上的任一点和坐标轴围成的矩形“面积”大小都相等，即IR的乘积不变，说明：当电压一定时，电流与电阻成反比；
（7）由图丙知道，电阻箱两端的电压是：U0 '=I'R'=3A×1Ω=3V≠U0 ，即：两个小组所画出的图象不同，是因为他们所控制的电阻箱两端电压不同。
20、见解析
【解析】
根据题中“小泽同学准备测量电阻的阻值”可知，本题考查测量电阻的方法。伏安法测电阻，要求测出待测电阻两端电压和通过它的电流。
待测电阻两端电压可由电压表直接测出。通过待测电阻的电流可由电流表测出，而根据电源的电压和待测电阻的阻值，可求出通过待测电阻的电流，由计算值可知电流值是非常小的，小于电流表的分度值，因而测不出电流值。
但我们可以测出滑动变阻器在最小阻值和最大阻值处电压表的示数，根据电源电压不变，列出一个等式，从而求出电阻值。
【详解】
（1）由于待测电阻的阻值约为300Ω，而电源电压小于3V，所以电路中的电流小于电流表的分度值，无法用电流表测出待测电路中的电流，所以小泽设计的实验电路是不可行的；
（2）实验的电路图如下所示，只读出电压表的示数，不读电流表的示数或去掉电流表。
或

①按图连接电路，闭合开关，保持滑片P在b端即最大阻值处，此时滑动变阻器接入电路的阻值是100Ω，记下电压表示数为 U1；
②移动滑片P至a端即最小阻值处，此时滑动变阻器接入电路的阻值是0Ω，电源电压全部由待测电阻承担，记下电压表示数为U2（即为电源电压）；
③根据电源电压是一个定值，可得出一个等式：，
推理得出表达式：
21、缩小 漫 小于 变大 后 D
【解析】
(1)由图知，像距小于物距，所以此时成倒立缩小的实像，能够从不同方向看到光屏上的像，所以光在光屏上发生漫反射；
(2)将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，说明开始光屏在焦点前，后一次在焦点后，即l小于f，将发光的小电灯放在凸透镜主光轴上离光心距离为l处时，光线通过凸透镜后是发散的，所以将白纸沿主光轴远离透镜过程中，纸上的光斑大小将逐渐变大．
(3)根据凸透镜成像规律“物近像远像变大”可知，将蜡烛向凸透镜靠近时，烛焰的像将落在光屏的后方；
(4)像成在光屏的后方说明焦距较大，为了能得到清晰的像应换用焦距更小的凸透镜，故选D；
22、大气压 相同条件下，滚动摩擦比滑动摩擦力小 B 、不可能
【解析】
（1）水吸热汽化生成水蒸气，水蒸气把易拉罐内的空气排出，将罐口堵住，停止加热，罐内气体温度降低，水蒸气液化，气体压强减小，小于大气压，大气压将易拉罐压瘪，这一现象说明了大气压的存在；
（2）如图乙所示，用嘴对着横放的易拉罐侧面和竖放的易拉罐底部轻吹，横放的更容易运动起来，说明了相同条件下，滚动摩擦比滑动摩擦力小；
（3）流体的流速越大，压强越小；流体的流速越小，压强越大，所以让两易拉罐间距离增大，必须通过增大易拉罐外侧的空气流速来减小压强，可用吸管按图中箭头B所示的方向用力吹气．
（4）塑料薄膜与塑料管二者材质完全相同摩擦后不可能会带电，因此用塑料薄膜摩擦过的塑料管靠近易拉罐，易拉罐不可能被吸引．

五、计算题（本大题共2小题，共13分）
23、（1）66000J（2）44Ω（3）264W
【解析】
由电路图知道，当S1 和S2 均闭合时，R2短路，电路中只有R1，设电路的功率为P1；当只闭合S1 时，R1与R2串联，根据电阻的串联，电路的总电阻R=R1 +R2；由知道，P1＞P2 ，所以，P1为高温档电功率，P2 为低温档电功率；
（1）由表格中数据知道，高温档电路的电流I1 =5A，电压为U=220V，所以，电烘箱在高温档正常工作时，每分钟可产生的热量是：Q=W=UI1t=220V×5A×60s=6.6×104 J；
（2）由表格中数据知道，高温档电路的电流是I1 =5A，电压是U=220V，由欧姆定律知道，电热丝R1的阻值是：；
（3）由表格中数据知道，电烘箱在低温档时正常工作时的电流I2 =2A，由欧姆定律知道，电路的总电阻是： =110Ω，
由串联电阻的规律知道，R2 =R-R1 =110Ω-44Ω=66Ω，
所以，R2 的功率是：P2 =I2 2 ×R2 =（2A）2 ×66Ω=264W．
24、（1） 温水；；（2）；（3）6.6×104J ；0.52kg
【解析】
（1）开关与1、2接触时，电阻R1单独接入电路，连入电阻较大，由可知电功率较小，为低温档，水龙头放出的水是温水，此时电路中的电流： ；
（2）开关与2、3接触时，电阻R1、R2并联接入电路，连入电阻较小，由可知电功率较大，为高温档，水龙头放出的水是热水，P热水=3300W，由 得总电流：，R2支路的电流I2=I-I1=15A-10A=5A，由欧姆定律得： ；
（3）水龙头放热水，正常工作20s，消耗的电能： =3300W×20s=6.6×104J；由 可得：.

六、综合能力题（本大题共3小题，共18分）
25、详见解析 4.5 A 详见解析 0.4 详见解析
【解析】
根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象．根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象．完成解答．
【详解】
（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：

（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；
灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象．即先升华后凝华，故选A．
（三）（3）滑动变阻器的接线柱应一上一下串联电路中，闭合开关前，滑动变阻器的滑片P应置于A端，即最大值端，所以应将B接线柱接入电路中，电路图如下：

（4）由图丁可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；
根据实验数据，描点连线画出旧灯泡的I-U图象，如图所示：

26、 (1)90%（2）后来酒精度为7.2% 降低了
【解析】
由ρ=得正方体泡沫钢中钢的体积：V钢===1×10−4m3=100cm3
正方体泡沫钢的体积：V=(1dm)3=1000cm3，泡沫钢中所有气孔的体积：V孔=V−V钢=1000cm3−100cm3=900cm3，孔隙度为：=×100%=90%.
(2)250mL11=27.5, 水蒸发的体积为250mL−242mL=8 mL.则100=3.2，（250）3.2=7.12mL，料酒蒸发的体积为250mL−232mL=18mL，7.2.，则料酒蒸发比水蒸发得快，可判断料酒中的酒精比水蒸发的快，所以酒的酒精度会降低。
27、 (1)一次能源、不可再生能源　(2)核能属重核裂变(链式反应)　太阳内部发生轻核聚变(热核反应)(3)不信谣传谣，相信政府、相信科学，我国盐储存量丰富(只要科学、正面均得1分)(4)“发展核能、利大于弊”或“谨慎发展、核多必失”或“警钟声音、弃核无悔”
【解析】
（1）核能是可以从自然界直接获取的能源，也是短期内不能从自然界得到补充的能源，所以核能属于一次能源、不可再生能源．
（2）核能属重核裂变（链式反应），太阳内部发生轻核聚变（热核反应）．
（3）不信谣传谣，相信政府、相信科学，我国盐储存量丰富．
（4）发展核能、利大于弊、谨慎发展、核多必失．
