2025届梅州市重点中学下学期初三物理试题5月阶段性检测试题考试试卷
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单项选择题（本大题7小题，每题3分，共21分）
1．小江进行了如下测量：①用天平测石片的质量m．②往烧杯中加适量水浸没石片，在水面位置做标记．取出石片，用量筒取水缓慢倒入烧杯，让水面升至标记处，如图所示．量筒内倒出水的体积V即为石片的体积．③计算出石片的密度ρ．根据以上步骤，测出的密度值会( )

A．偏大 B．无偏差
C．偏小 D．无法确定
2．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，则由此可知（　　）

A．当滑动变阻器的滑片P从a端移至b端滑动时，电压表和电流表的示数都变小
B．该电路的电源电压为3V
C．该电路最小电功率为1.8W
D．R的阻值变化范围是0～5Ω
3．学校走廊贴有“轻声慢步”的文明提示语，这里的轻声指的是声音特征中的（　　）
A．音调 B．响度 C．频率 D．音色

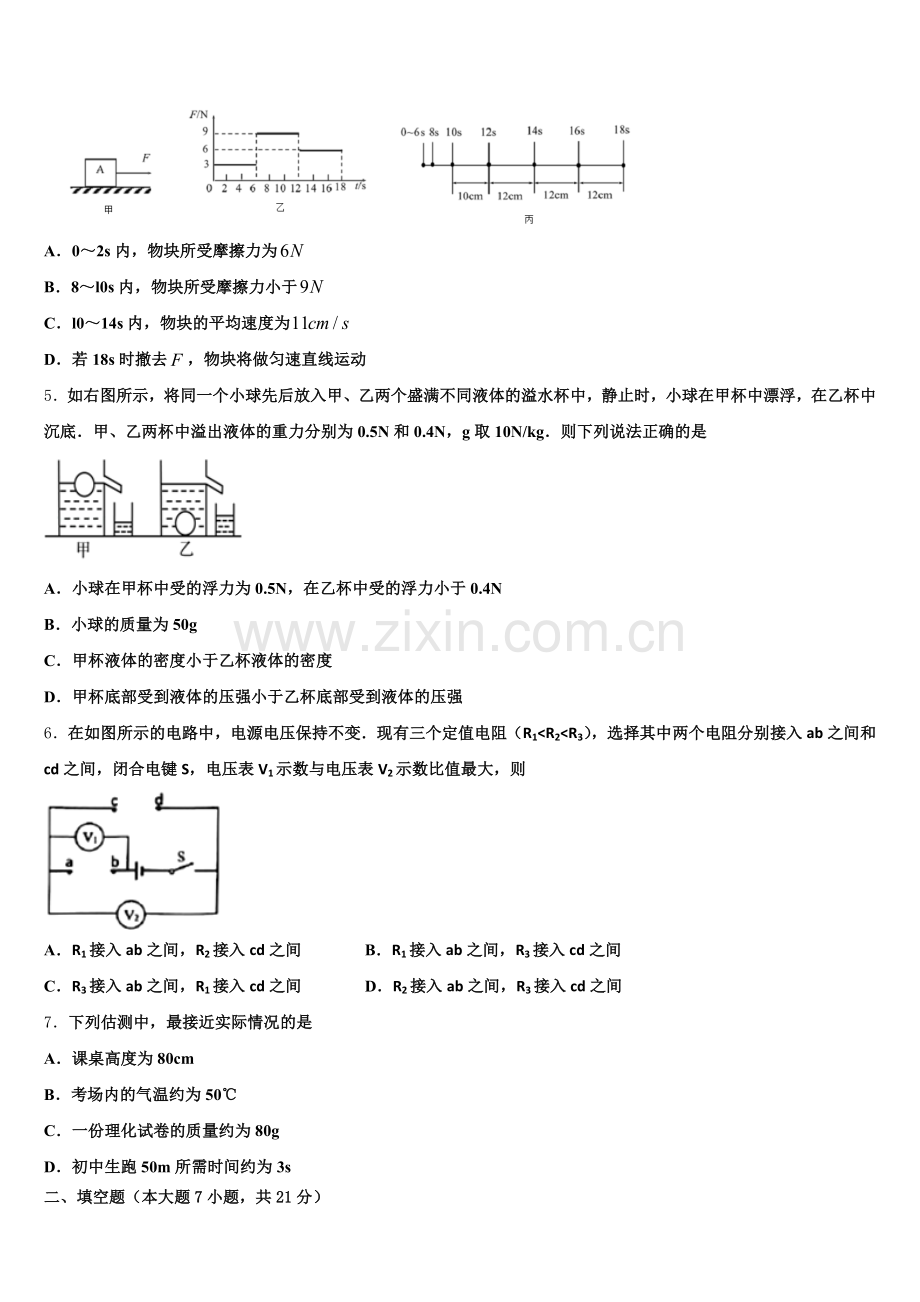

4．物块A静止在粗糙程度均匀的水平桌面上，如图甲所示，物块A受到水平拉力作用，拉力随时间的变化关系如图乙所示．小丽从开始，每隔记录物块A的位置（用“·”表示物块A），如图丙所示．下列说法正确的是

A．0～2s内，物块所受摩擦力为
B．8～l0s内，物块所受摩擦力小于
C．l0～14s内，物块的平均速度为
D．若18s时撤去，物块将做匀速直线运动
5．如右图所示，将同一个小球先后放入甲、乙两个盛满不同液体的溢水杯中，静止时，小球在甲杯中漂浮，在乙杯中沉底．甲、乙两杯中溢出液体的重力分别为0.5N和0.4N，g取10N/kg．则下列说法正确的是

A．小球在甲杯中受的浮力为0.5N，在乙杯中受的浮力小于0.4N
B．小球的质量为50g
C．甲杯液体的密度小于乙杯液体的密度
D．甲杯底部受到液体的压强小于乙杯底部受到液体的压强
6．在如图所示的电路中，电源电压保持不变．现有三个定值电阻（R1<R2<R3），选择其中两个电阻分别接入ab之间和cd之间，闭合电键S，电压表V1示数与电压表V2示数比值最大，则

A．R1接入ab之间，R2接入cd之间 B．R1接入ab之间，R3接入cd之间
C．R3接入ab之间，R1接入cd之间 D．R2接入ab之间，R3接入cd之间
7．下列估测中，最接近实际情况的是
A．课桌高度为80cm
B．考场内的气温约为50℃
C．一份理化试卷的质量约为80g
D．初中生跑50m所需时间约为3s
二、填空题（本大题7小题，共21分）
8．如图所示，对于大写字母F，选择正确的编号填空．
在照相机的取景框上看到该物体的像的形状为_____；在照相机底片上成的像为_____；用放大镜看物体，看到的该物体的像的形状为_____．
9．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里视力表的_____（选填“虚”或“实”）像，如图所示。视力表在镜中的像与被测者相距_____m。

10．许多轮船都有排水量的标记，“青岛号”导弹驱逐舰满载时的排水量是4800t，表示它浮在海面上排开的海水质量是4800t，此时舰船所受的浮力是______当舰船从海洋驶入长江时，吃水深度______选填“变大”、“变小”或“不变”
11．甲、乙两只灯泡，其I﹣U关系图象如图所示，现将甲、乙两灯串联在电源电压为5V电路中，通过甲灯的电流是_____A，乙灯两端电压是_____V，两灯消耗的总功率是_____W。

12．打开电冰箱门时，常看到冰箱门附近出现一股“白气”，这种情况最常出现在_______季（填季节名称），“白气”是_______（选填“冰箱”或“空气”） 中的水蒸气_______（填写物态变化名称）形成的．
13．每一次物理学的重大发现都会影响人类社会的进步和发展，_____改进了蒸汽机引发了第一次工业革命,法拉第发现了______,促成了发电机的发明,使得大规模用电成为了可能.
14．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降（如图甲所示）．圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止．如图乙所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图像．分析图像可知，圆柱体重力是_____________N；圆柱体浸没在水中时，受到的浮力是_____________Ｎ；圆柱体的密度是_____________g/cm1．

三、作图题（共7分）
15．木块从斜面上滑下，然后在粗糙水平面上滑动，画出木块在水平面上的受力情况。

16．如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图．
（________）

17．如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．

四、实验题（本大题共5小题，共20分）
18．兴趣小组在“测量鸡蛋的密度”实验中，进行了以下操作：

（1）小丽同学将天平放在水平桌面上，在天平托盘中分别放入不吸水的纸，把游码移到零刻度线处，指针静止后的情形如图（甲）所示．要使横梁平衡，应将横梁上的平横螺母向______（选填“左”或“右”）调，直至天平平衡．接着将鸡蛋放在天平的左盘，在右盘加减砝码、移动游码直到天平重新平衡，所加砝码的质量和游码的位置如图（乙）所示，则被测鸡蛋的质量为______g．随后，小丽同学用量筒测出鸡蛋体积、算出其密度。
（2）小刘同学发现家里厨房有“电子秤”很适合做“测量鸡蛋的密度”实验，她找来一枚鸡蛋、操作步骤如下：
a、把电子秤放在水平桌面上；打开开关并归零；
b、将装有适量水的烧杯放在电子秤上，打开开关并归零；
c、用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没烧杯中的水中（鸡蛋不触碰烧杯底部），读出电子秤的示数为m1；如图（丙）
d、松开细绳，使鸡蛋沉入烧杯底部，待电子秤示数稳定后，读出其示数为m2；如图（丁）
e、则鸡蛋的密度为______。
19．在测定额定电压为“2.5V”小灯泡电功率的分组实验中：

（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（________）
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是________．排除故障后，移动滑片使小灯泡正常发光，此时电流表数如图乙所示，则小灯泡额定功率为________ W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是________（合理/不合理）的，理由：_______。
实验序号
电压U/V
电流I/A
功率P/W
平均功率P/W
①
2.5
0.29
0.725
0.71
②
2.5
0.28
0.70
②
2.5
0.28
0.70
（4）完成上述实验后，小华又重新设计了如图丙所示电路，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请根据以下实验步骤写出小灯泡的额定功率表达式（已知电源电压U不变）。
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；
②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；
则小灯泡的额定功率表达式为P额= _________ 。（用字母表示）
20．在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路（电路元件完好，接线柱接线牢固）．
在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将________，电压表的示数将________．（选填“发生变化”或“保持不变”）检查电路，发现有一处连接错误，请指出连接错误的导线是_______（选填“a”“b”“c”或“d”）．纠正错误后，闭合开关，测得几组数据如下表．
实验次数

1

2

3

电压U/V

1．5

2．1

2．8

电流I/A

3．13

3．14

电阻R/Ω

4．3

第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第2次实验后，算出的电阻值是_____Ω，第3次实验后，算出的电阻值是_____Ω，待测电阻值为_____Ω．
21．有一种复合材料（密度小、强度大），广泛应用于汽车、飞机等制造业．下面是小华测量一块实心复合材料密度的实验
将托盘天平放在水平桌面上，游码移至标尺左端零刻线处，调节平衡螺母使橫梁平衡．用调好的天平测量该物块的质量时，当在右盘放入最小砝码后，指针偏在分度盘中线左侧（如图甲所示），接下来应该_____（填选项前的字母）．
A．向右调平衡螺母B．继续向右盘中加砝码C．向右移动游码当天平重新平衡时，盘中所加砝码和游码位置如图乙所示．因复合材料的密度小于水的密度，小华在该物块下方悬挂了一铁块，按照如图丙所示①②③顺序，测出了该物块的体积．小华在测体积时的操作顺序会引起密度测量值比真实值_____（选填“偏大”、“不变”或“偏小”）分析以上步骤，你认为测量体积最佳实验步骤顺序应该为_____（填序号），若图中数据为正确操作顺序所获得的数据，则这种材料的密度是_____kg/m1．
22．小明同学做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，在此实验中：

（1）实验装置中的甲部分，应用的物理原理是_____．
（2）实验装置中的乙部分，在cd棒运动过程中，是将电能转化成_____能．
（3）此装置中_____（填“甲”或“乙”）部分产生的现象，与生活中电动机的工作原理是相似的．
五、计算题（本大题共2小题，共13分）
23．一只标有“6V、3W”字样的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，求：

（1）小灯泡正常发光时的电流和电阻分别是多少？
（2）当滑动变阻器连入电路中的电阻为6Ω时，闭合开关后小灯泡恰能正常发光，求电源电压是多少？
（3）如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为P′，已知P：P′＝16：9，求所换电源的电压是多少？（设所换电源电压和灯丝电阻均不变）
24．在公园有一种测量瞬间打击力的游戏机，其原理示意图如图甲所示，压力传感器R的阻值会随所受压力大小发生变化，图象如图乙所示，已知电阻R0=120Ω，压力传感器表面能承受的最大压力为4000N；若在某次游戏过程中，游客用2000N的力击中装置A，此时电压表的示数为l.5V；设电源电压恒定不变；求：
电源电压是多少？当装置A不受打击力作用时，电压表的示数是多少？不受打击时，该设备1小时耗电多少？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题：
太阳能路灯
城市大力发展绿色能源，如图甲是城市道路两边的太阳能路灯，它由太阳能电池板、控制器、24V的蓄电池组、LED发光二极管、灯杆及灯具外壳组成。它的结构示意图如图乙，工作时能量流程图如图丙。

LED发光二极管是一种半导体器件，它具有工作电压低（2﹣4V）、耗能少、寿命长、稳定性高、响应时间短、对环境无污染、多色发光等优点。它与普通的白炽灯发光原理不同，可以把电直接转化为光。实验测得LED发光二极管两端加不同电压时的电流，数据如表：
太阳能电池板将太阳能转化为____能，给蓄电池充电时转化为_____能。太阳能是_____能源（选填“一次”或“二次”）。为使LED发光二极管正常工作，应将几个LED发光二极管______（选填“串联”或“并联”）才能安全使用。如图乙所示，晚上LED发光二极管点亮时控制开关S与_____（选填“a”或“b”）触点接触。这种LED发光二极管的电压从3V变化到3.6V时，LED的电功率增加了______W。
26．阅读下列三篇短文，按要求完成后面提出的问题．
A．蝙蝠在黑暗中能自由地飞翔，用蜡封住其耳朵，虽然把它放在明亮的房间里，仍像喝醉酒一样，一次次地碰到障碍物，后来，物理学家证实了蝙蝠能发出①波，靠这种波的回声来确定目标和距离．
B．如果把八只同样的玻璃杯盛不同深度的水，再用一根细棒依次敲打杯子，可以发现声音的②和水量有关．如果调节适当，可演奏出简单的曲谱，由此我们不难知道古代“编钟”的原理．
C．许多年前，“马可波罗”号帆船在“火地岛”失踪，经过多年的研究，揭开了“死亡之谜”，他们都是死于“亚声”，这是一种人耳听不到的声波，频率低于20Hz，当声波的频率在2﹣10Hz时，人会产生恐惧、恶心、头晕等症状，其中5Hz的声波对人危害最大，这是因为此时人的内脏的固有频率和“亚声”的频率极为相似，会形成内脏的共振，严重时，把内脏振坏而使人丧生．请你将上面短文A、B 中①和②两处补上恰当的文字：①___； ②___．短文C中的“亚声”是指我们学过的___．从短文C 中可以看出，人体内脏的固有频率大致在___左右．综合上面的短文，请你写出声波的一个利用：___．
27．2008年9月27日下午16点40分左右，历史将永远在这一刻定格﹣﹣中国航天员翟志刚顺利打开“神舟七号”飞船轨道舱舱门，在幽蓝色地球的背景下，翟志刚在太空中挥动着一面国旗向全国人民致意，中国人太空出舱的梦想就此实现！
如图为长征二号F型火箭运载着“神七”离地升空的照片，火箭发射架下方建有较大的水池，这是利用水在_____（填物态变化名称）时吸热降温，水池上方出现大量的白色气团，它们是_____形成的。“神七”进入预定轨道后发射了一颗“伴飞小卫星”。“伴飞小卫星”上装有与“嫦娥一号”类似的CCD立体相机，弹射后将摄制中国首张飞船在轨飞行的三维立体外景照片，该照片以太空为背景，展现“神七”高速运行的独特景致。CCD的结构为三层，第一层是“微型镜头”，第二层是“分色滤色片”以及第三层“感光层”。CCD的第二层“分色滤色片”，目前有两种分色方式，一是RGB原色分色法，另一个则是CMYK补色分色法。RGB即三原色分色法，几乎所有人类眼镜可以识别的颜色，都可以通过_____、_____、_____光的三原色来组成。为“神七”的正常工作提供能量，飞船两侧装有太阳能电池板，太阳能可以将电池板可以将_____能转化为_____能。在太空环境下，以下哪个事情不能像在地面上一样正常进行_____
A．用刻度尺测长度 B．用放大镜看物体 C．用平面镜改变光 D．举行露天大型演唱会。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
采用“补水法”测石片的体积，由于石片上附着水，使得所测体积偏大，密度偏小，故C符合题意为答案．
2、B
【解析】
由电路图可知,定值电阻R1与滑动变阻器R串联,电压表测R1两端的电压，电流表测电路中的电流．(1)当滑动变阻器的滑片P从a端移至b端滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知,R1两端的电压变大，即电压表的示数变大，故A错误；(2)当滑片位于b端时,电路为R1的简单电路，电压表测电源的电压，电流表的示数最大，由图象可知，电压表的最大示数为3V，即电源的电压U＝3V，故B正确；(3)当滑片位于a端时，接入电路中的电阻最大，电流表的示数最小，电路的电功率最小，由图象可知,电压表的示数U1＝0.5V，电流表的示数I＝0.1A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U−U1＝3V−0.5V＝2.5V，滑动变阻器的最大阻值：R＝＝25Ω，则R的阻值变化范围是0∼25Ω，故D错误；该电路最小电功率：P＝UI＝3V×0.1A＝0.3W，故C错误．故选B.
点睛：由电路图可知，定值电阻R1与滑动变阻器R串联，电压表测R1两端的电压，电流表测电路中的电流．（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化；（2）当滑片位于b端时，电路为R1的简单电路，电压表测电源的电压，电流表的示数最大，根据图象读出电压表的示数即为电源的电压；（3）当滑片位于a端时，接入电路中的电阻最大，电流表的示数最小，电路的电功率最小，根据串联电路的电压特点求出R两端的电压，根据欧姆定律求出滑动变阻器的最大阻值，进一步得出变阻器的变化范围，根据P＝UI求出该电路最小电功率．
3、B
【解析】
“轻声慢步”是一种文明行为，这里的“轻声”指的是声音的响度．故选B．
4、B
【解析】
A．由图示可知，在0~2s内，物体是处于静止状态的，在水平方向上受平衡力，摩擦力等于此时拉力为3N，故A错；
B．由图丙可知，物体8~10s内做的是匀加速直线运动，所受的拉力大于摩擦力，所以摩擦力是小于9N的，故B正确；
C．10~14s，物体通过的路程为22cm，所用的时间是4s，物块的平均速度为v=s/t=22cm/4s=1．1cm/s，故C错；
D．若18s时撤去F，物块将只受到摩擦阻力的作用，将做匀减速直线运动，故D错；
5、B
【解析】
A、小球先后放入甲、乙两个盛满不同液体的溢水杯中，根据阿基米德原理：物体所受浮力的大小与排开液体的重力相等，则：小球在甲杯中受到的浮力F甲＝G排甲＝0.5N，小球在乙杯中受到的浮力F乙＝G排乙＝0.4N；故A错误；
B、由于小球在甲杯漂浮，则根据漂浮条件和阿基米德原理可知：G球＝G排甲＝0.5N；
小球的质量，故B正确；
C、小球在甲杯漂浮，则：ρ甲＞ρ球，小球在乙杯中沉底，则：ρ乙＜ρ球，两种液体的密度：ρ甲＞ρ乙；故C错误；
D、两杯中液面高度相同，ρ甲＞ρ乙，所以，根据p＝ρgh知，甲杯液体对杯底的压强大于乙杯液体对杯底的压强，故D错误．
6、C
【解析】
由图可知电阻分别接入ab之间和cd之间以后，两电阻串联，电压表V1测ab间的电压，电压表V2测电源电压，根据串联分压的规律电压比等于电阻比，可知当接入ab之间和cd之间的电阻阻值相差最大时，两电压表的示数比值最大，所以应将R3接入ab之间，R1接入cd之间，故ABD错误，C正确．
7、A
【解析】
A、中学生的身高在165cm左右，课桌的高度在中学生身高的一半左右，为80cm．此选项符合实际；
B、人体舒适的温度是25℃，故考场内的气温约为25℃，此选项不符合实际；
C、一份理化试卷的质量约为8g，一份理化试卷的质量为80g时太重了，故此选项不符合实际；
D、初中生跑50m所需时间约为7s，故此选项不符合实际；

二、填空题（本大题7小题，共21分）
8、A C D
【解析】
（1）根据生活常识可以确定取景框中看到的物体的像的形状．
（2）照相机是利用物距大于凸透镜二倍焦距时的成像原理制成的，根据凸透镜成像的规律可以确定像的性质．
（3）根据放大镜的成像情况可以确定看到的像的形状．
【详解】
（1）人们是根据取景框看到的情况来确定如何调节照相机的，此时取景框里看到的就是实际照片的影相，但为缩小的像；故选A．在构造上，取景框跟镜头是独立的一套系统．
（2）照相机底片上成倒立缩小的像，故选C；
（3）放大镜成正立放大的虚像，故选D．
9、虚 5
【解析】
根据题中“检查视力时……视力表在镜中的像与被测者相距”可知，本题考查平面镜成像的特点及应用。根据平面镜成像原理和特点进行解答。
【详解】
由平面镜成像特点可知，平面镜所成的像是虚像，所以被测者识别对面墙上镜子里视力表的虚像；
视力表到平面镜的距离是2.7m，视力表的像到平面镜的距离是2.7m，该同学在视力表前0.4m，距平面镜的距离是2.7m﹣0.4m＝2.3m，镜中视力表的像到该同学的距离为2.7m+2.3m＝5m；
10、 变大
【解析】
此舰满载时所受的浮力F浮=G排=m排g=1800×103kg×10N/kg=1．8×107 N；
因为物体漂浮，所受浮力等于重力，驱逐舰在海洋、长江上都漂浮，自重不变，所以，驱逐舰从海洋驶入长江时，所受的浮力大小不变，即排开水的重力不变，所以排开水的质量不变，即排水量不变，但由于海水的密度大于江水的密度，所以吃水深度将变大。
11、0.4 3 2
【解析】
将甲、乙两灯串联在电源电压为5V电路中时，因串联电路中各处的电流相等，且两灯泡两端的电压等于电源的电压，所以，由图象可知，当电路中的电流I＝0.4A，两灯泡两端电压分别为U甲＝2V、U乙＝3V时符合，所以，通过甲灯的电流是0.4A，乙灯两端电压是3V，
则两灯消耗的总功率P＝UI＝5V×0.4A＝2W。
12、夏 空气 液化
【解析】
夏天，冰箱内的温度低，冰箱外的温度高，打开冰箱门后，空气中温度较高的水蒸气遇到冰箱内温度较低的空气凝结成小水滴，形成“白气”，这就是液化现象。
13、瓦特 电磁感应现象
【解析】
每一次物理学的重大发现都会影响人类社会的进步和发展，瓦特改进了蒸汽机，推动了蒸汽机的大量使用，引发了第一次工业革命；法拉第发现了电磁感应现象，促成了发电机的发明，使得大规模用电成为了可能．
14、12 8 1.5
【解析】
由乙图可看出，在0-1cm过程中，弹簧测力计示数最大，且不变，说明此过程中物体在空中下降，则弹簧测力计示数为物体的重力，所以物体重力G=12N；在1-7cm过程中，弹簧测力计示数在变小，说明物体从1cm高位置开始浸入水中，且浸入水中的体积越来越大，所受到的浮力越来越大；在7-9cm过程中，弹簧测力计示数不变，说明物体在7cm高位置完全浸没在水中，所以继续下降浮力大小不变．此时弹簧测力计示数为F示=4N，则物体浸没在水中受到的浮力F浮=G-F示=12N-4N=8N；物体重力G=12N，则物体质量为m===1.2kg．物体浸没在水中受到的浮力为F浮=8N，则物体的体积V=V排===8×10-4m1．所以物体的密度为ρ===1.5×101kg/m1=1.5g/cm1．

三、作图题（共7分）
15、
【解析】
地球附近的物体均受到重力作用，作用点在重心，重心为木块的几何中心，过重心作竖直向下的重力，并标出符号为G；由于木块压水平面，故受到一个竖直向上的支持力，大小等于重力，过重心作竖直向上的支持力，并标出符号F；在水平方向上，物体向右运动时，受到水平向左的摩擦力作用，作水平向左的摩擦力即可。

16、
【解析】
将A、B两条光线反向延长相较于S’，则S’即光源S在平面中的像。连接SS’，取中点并过中点作SS’连线的垂线即为平面镜的位置。平面镜与A、B光线的交点即为入射点，最后连接光源S与两入射点即为入射光线，并标上箭头表示光的传播方向。如图：

17、
【解析】
根据家庭电路的连接要求画图．
开关应控制火线，所以灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
三孔插座：上孔接地线，左孔接零线，右孔接火线，如图所示：

重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，灯泡的螺旋套连接零线，三孔插座的“左零、右火、上地”等，都是考查的重点．

四、实验题（本大题共5小题，共20分）
18、右 22.0
【解析】
（1）将天平放在水平台面上，把游码移到标尺的零刻线处，调节天平横梁平衡时，指针指在分度盘中央刻度线的左侧，说明左盘较重，应将横梁上的平衡螺母向右调节，直至平衡；
图乙中天平标尺的分度值为0.2g，鸡蛋的质量为10g+10g+2.0g=22.0g；
（2）由题“将装有适量水的烧杯放在电子秤上，打开开关并归零；松开细绳，使鸡蛋沉入烧杯底部，待电子秤示数稳定后，读出其示数为m2”知；m2即为鸡蛋的质量，再由“用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没烧杯中的水中（鸡蛋不触碰烧杯底部），读出电子秤的示数为m1”知；m1=鸡蛋排开水的质量，即m1=水V排， 则鸡蛋的体积V=V排=;
由密度公式得鸡蛋的密度为：===水
19、见解析 灯泡短路 0.75 合理 小华三次均测量了灯泡额定功率
【解析】
（1）滑动变阻器应“一上一下”接线，图中已经接了右下端接线柱，所以将滑动变阻器C接线柱与灯泡右端接线柱连接；电压表测灯泡电压，且灯泡额定电压为2.5V，所以应使用小量程，将电压表“3”接线柱与灯泡右端接线柱连接。如图：

（2）开关闭合后，电流表有示数，说明电路是通的，但灯泡不亮，且测量灯泡的电压表无示数，则说明电流绕过灯泡了，即故障是小灯泡短路了；由甲图可知，电流表使用小量程，分度值为0.02A，所以乙图电流表示数为0.3A，则小灯泡额定功率为P=UI= 2.5V×0.3A=0.75W。
（3）本次实验目的是测量小灯泡的额定功率，所以表格中每次测出的功率都是在小灯泡额定电压下的。所以小华算出了小灯泡额定电压下的平均功率是合理的。如果测出的小灯泡功率是在不同电压下的，则算出功率的平均值是没有意义的。
（4）只闭合开关S1，灯泡与R2串联，移动滑动变阻器R2的滑片，使电流表示数为I1；再只闭合开关S2，R1与R2串联，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数也为I1。则R1接入电路的电阻与灯泡正常发光时的电阻相等。只闭合开关S2，将滑动变阻器R2的滑片调到最左端，此时电路中只有R1，电流表的示数为I2，则R1接入电路的电阻为R1=，则灯泡正常发光时的电阻R= R1=。则灯泡额定功率为P==。
20、发生变化 保持不变 d 3.18 4.3 4.6 4.2
【解析】
（1）如图电压表测量滑动变阻器和定值电阻两端的总电压（电源电压），闭合开关，调节滑动变阻器滑片，滑动变阻器接入电路的电阻发生变化，电流表的示数将发生变化，由于电源电压不变电压表的示数将保持不变；
（2）在“伏安法测电阻”的实验中，电压表应测量定值电阻两端的电压，所以连接错误的导线是d，导线d接在定值电阻左边的接线柱．
（3）第3次实验时电流表示数如图乙所示，电流表的量程为3-3.6A，分度值3.32A，电流表的示数为3.18A，第2次实验后，电阻的阻值；第3次实验后，电阻的阻值；待测电阻值为。
21、C 偏小 ①③② 0.82×l01
【解析】
（2）用调好的天平测量该物块的质量时，当在右盘放入5g的砝码后，指针偏在分度盘中线左侧一点，说明此时右盘所放砝码的质量偏小，应该向右调节游码，使得天平再次平衡，故选C；
（1）按照如图丙所示①②③顺序，将复合材料拉出水面时，复合材料上面会沾有一些水，故使得测量的体积偏大，据密度公式可知，密度偏小；
（4）因复合材料上面会沾有一些水，使得测量的体积偏大，因此将②和③步骤对调顺序，按照①③②的顺序，可以避免复合材料上沾水，使得测量结果更加准确．
由乙图可知，复合材料的质量为：m＝10g+5g+1.4g＝16.4g；
据丙图中的②可知，此时的体积为60mL，据丙图中的③可知，此时的体积为40mL，
则复合材料的体积是：V＝60mL﹣40mL＝20mL＝20cm1；
该材料的密度是：
22、电磁感应现象 机械 乙
【解析】
（1）电磁感应现象，即闭合电路的部分导体在磁场中做切割磁感线运动，此时电路中就会产生感应电流，发电机就是利用该原理制成的；（2）直流电动机原理是通电导线在磁场中受力的作用；故由题干中电路的结构和特点分析判断即可解决该题．
【详解】
(1)由题干图可知：闭合开关，将导体ab水平向右移动，此时相当于闭合电路的一部分导体在磁场中做切割磁感线运动，故导体中会有感应电流产生，这是利用电磁感应现象的原理实现的，此时导体ab相当于电源；
(2)此装置中的cd相当于放入磁场中的通电导体，据通电导体在磁场中受力的作用，故cd受力运动，它是将电能转化为机械能；
(3)电动机是利用通电导线在磁场中受力作用的原理工作的，故与乙装置产生的现象相类似．
故答案为(1)电磁感应现象;(2)机械;(3)乙．

五、计算题（本大题共2小题，共13分）
23、（1）0.5A；212Ω（2）9V（3）12V
【解析】
（1）灯泡的电阻：
RL＝＝＝12Ω；
电流为：I＝A＝0.5A；
（2）因此时灯泡正常发光，
电源的电压：
U＝I（RL+RP）＝0.5A×（12Ω+6Ω）＝9V；
（3）当闭合开关S，滑动变阻器的滑片P滑到中点c时，等效电路图如图1所示；
当滑片P滑到b端时，等效电路图如图2所示．

∵P：P′＝16：9，
∴＝＝，
解得：＝；
∵电源的电压不变，
∴I（RL+RAP）＝I′（RL+RAP）
解得：RL＝RAP，
由图1可得：
电源的电压U＝I（RL+RAP）＝I×RL＝UL＝×8V＝12V．
24、 (1) 6V；(2) 1V；(3) 180J。
【解析】
(1)由电路图可知，电阻R与R0串联，电压表测量R0两端的电压，根据欧姆定律可得，电路中的电流：，
从图象上可以看出当压力为2000N时，对应的电阻为R=360Ω，
电阻R两端的电压：UR=IR=0.0125A×360Ω=4.5V，
串联电路中各处的电流相等，电源电压：U=U0+UR=1.5V+4.5V=6V；
(2)由图象可知，不受打击力时电阻R′=600Ω，串联电路中总电阻等于各分电阻之和，此时电路中的电流：，
此时电压表的示数=×120Ω=1V；
(3)1h=3600s，不受打击时，该设备1小时耗电：6V××3600s=180J。
答：(1)电源电压是6V；
(2)当装置A不受打击力作用时，电压表的示数是1V；
(3) 不受打击时，该设备1小时耗电180J。

六、综合能力题（本大题共3小题，共18分）
25、电 化学 一次 串联 b 2.8
【解析】
（1）太阳能电池是把太阳能转化为电能的装置；蓄电池放电是化学能转化成电能，充电是电能转化成化学能；
可以从自然界接获取的能源是一次能源；不能从自然界直接获得，必须通过一次能源的消耗才能获得的能源是二次能源；
（2）如果将LED灯并联，电压相等，电池板的电压又高于灯的电压会将灯烧坏，将几个灯串联起分压作用；
（3）当开关与b点接触时，LED灯才接入电路。当开关与a点接触时，LED灯处于断路状态；
（4）知道LED灯的电压和电流，由可求出电功率，然后将两个电功率值相减，得出增加的电功率。
【详解】
（1）太阳能电池板是将太阳能转化成电能；太阳能是直接吸收阳光来利用的，是一次能源；太阳能电池板给蓄电池充电的过程中，消耗了电能，将电能转化为蓄电池的化学能储存在电池中；
（2）由于太阳能电池板产生的电压较大（24V），而LED发光二极管是一种半导体器件，它工作电压低（2-4V），所以应将它们串联接在电路中；
（3）当开关与a点接触时，LED灯断路，不工作；当开关与b点接触时，LED灯才接入电路正常工作；
（4）当电压为3V时，电流为160mA，由得，当电压为3.6V时，电流为900mA，由得，增加的电功率
故答案为：（1）电；化学；一次；（2）串联；（3）b；（4）2.8。
LED灯工作时，直接把电能转化为光能，转化率很高，正逐步走入人们的生活，知道太阳能的转换和电功率公式的应用，即可正确解题。
26、超声波音调次声波5Hz声呐
【解析】
试题分析：（1）蝙蝠是利用超声波进行探测信息和定位，所以①应是：超声．用一根细棒依次敲打杯子，杯子中的水量不同，杯子与水振动的频率不同，杯子与水的振动产生的声音音调不同，所以②应是：音调
（2）频率低于20Hz的声波叫次声波，所以亚声是指我们学过的次声波．
（3）能量很高的次声具有极大的破坏力．当人体固有频率和次声频率相同时，会引起内脏的共振，导致死亡．人体内脏的固有频率大致在5Hz．
（4）声可以传递信息；声可以传递能量．
考点：超声波与次声波；音调；声与信息；声与能量．
点评：本题考查学生对声音全面知识的掌握情况，包括超声、次声、音调等内容．需要在平时的学习中注重知识的积累．
27、汽化 液化 红 绿 蓝 太阳 电 D
【解析】
（1）火箭发射时，高温的火焰向下喷射，火箭发射架下方建有较大的水池，就是为了吸收这些热量，防止发射台熔化，水吸热后迅速汽化，所以利用了水的汽化吸热；
水池上方出现大量的白色气团，这些“白气”产生的原因是：水池内的水汽化形成高温的水蒸气，水蒸气遇冷液化形成的。
（2）光的三原色是红、绿、蓝。所以几乎所有人类眼镜可以识别的颜色，都可以通过红、绿、蓝光的三原色来组成。
（3）太阳能电池板的作用是把太阳能直接转化为电能，为“神七”的正常工作提供能量。
（4）太空是真空，真空不能传声，所以不能举行露天大型演唱会，而用刻度尺测长度、用放大镜看物体、用平面镜改变光，都不会受到太空环境的影响。故选D。
