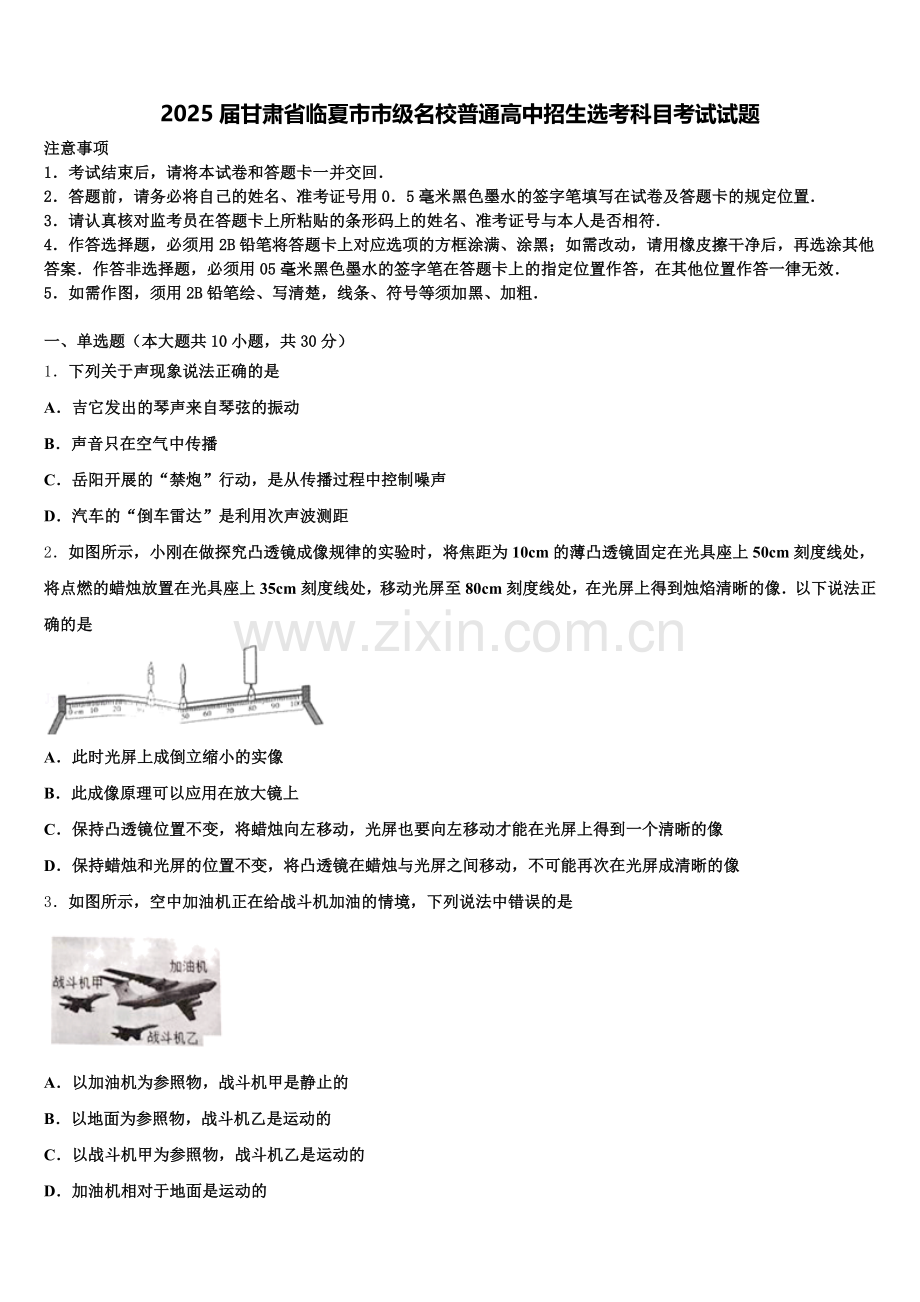

2025届甘肃省临夏市市级名校普通高中招生选考科目考试试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．下列关于声现象说法正确的是
A．吉它发出的琴声来自琴弦的振动
B．声音只在空气中传播
C．岳阳开展的“禁炮”行动，是从传播过程中控制噪声
D．汽车的“倒车雷达”是利用次声波测距
2．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像．以下说法正确的是

A．此时光屏上成倒立缩小的实像
B．此成像原理可以应用在放大镜上
C．保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像
D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，不可能再次在光屏成清晰的像
3．如图所示，空中加油机正在给战斗机加油的情境，下列说法中错误的是

A．以加油机为参照物，战斗机甲是静止的
B．以地面为参照物，战斗机乙是运动的
C．以战斗机甲为参照物，战斗机乙是运动的
D．加油机相对于地面是运动的

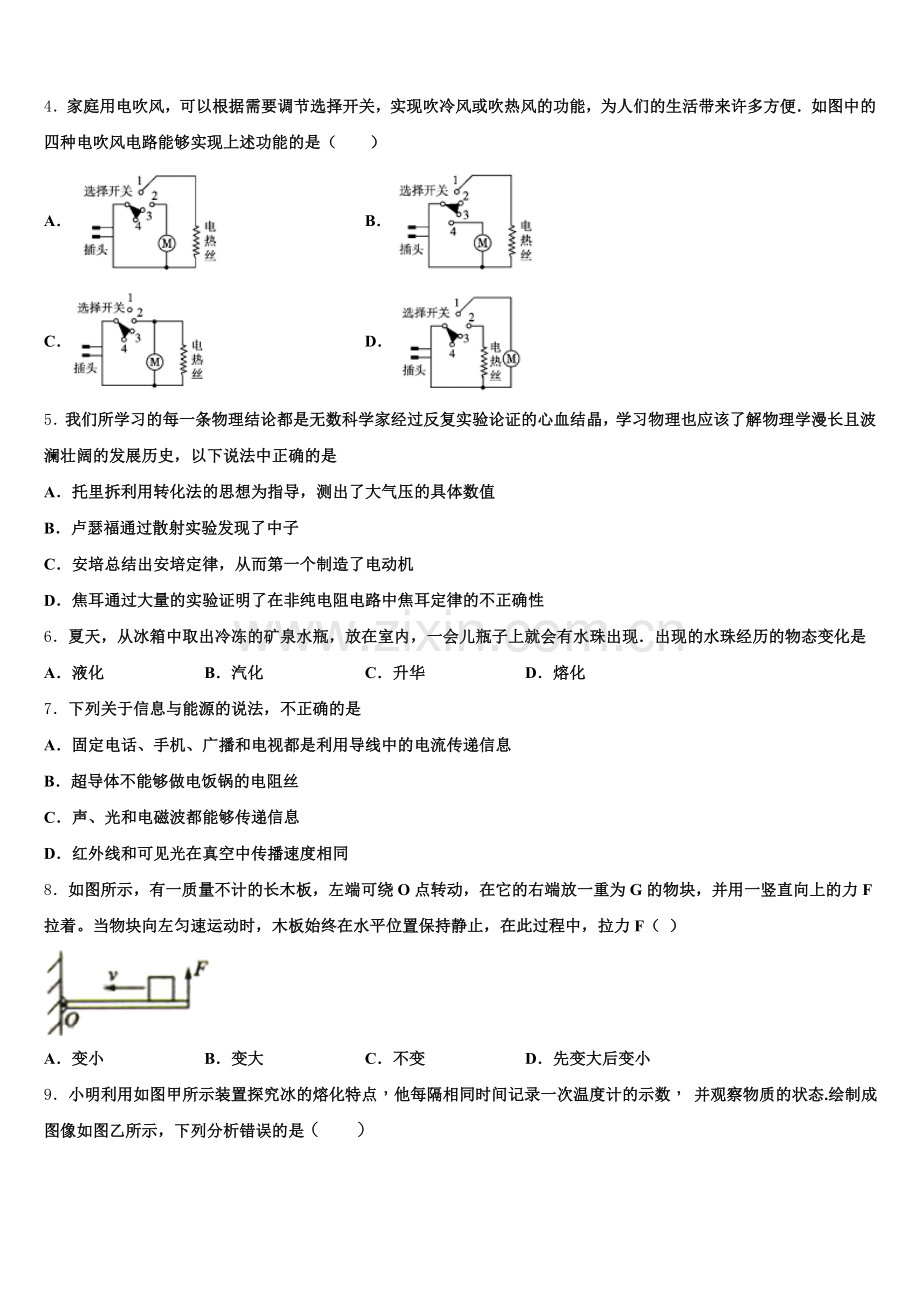

4．家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（　　）
A． B．
C． D．
5．我们所学习的每一条物理结论都是无数科学家经过反复实验论证的心血结晶，学习物理也应该了解物理学漫长且波澜壮阔的发展历史，以下说法中正确的是
A．托里拆利用转化法的思想为指导，测出了大气压的具体数值
B．卢瑟福通过散射实验发现了中子
C．安培总结出安培定律，从而第一个制造了电动机
D．焦耳通过大量的实验证明了在非纯电阻电路中焦耳定律的不正确性
6．夏天，从冰箱中取出冷冻的矿泉水瓶，放在室内，一会儿瓶子上就会有水珠出现．出现的水珠经历的物态变化是
A．液化 B．汽化 C．升华 D．熔化
7．下列关于信息与能源的说法，不正确的是
A．固定电话、手机、广播和电视都是利用导线中的电流传递信息
B．超导体不能够做电饭锅的电阻丝
C．声、光和电磁波都能够传递信息
D．红外线和可见光在真空中传播速度相同
8．如图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着。当物块向左匀速运动时，木板始终在水平位置保持静止，在此过程中，拉力F（ ）

A．变小 B．变大 C．不变 D．先变大后变小
9．小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数， 并观察物质的状态.绘制成图像如图乙所示，下列分析错误的是（ ）

A．冰是晶体
B．冰的熔点是 0℃
C．冰的熔化过程持续了 15 分钟
D．冰在熔化过程中吸收热量，但温度不变
10．早晨看见草叶上的露珠，露珠的形成原因与图中相同的是
A．坚固的冰 B． 飘渺的雾
C．晶莹的雾凇 D．雪白的霜
二、多选题（本大题共3小题，共12分）
11．如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小石块，另一端固定在A点，B点是橡皮筋不系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点，关于小石块从A点到C点运动过程中(不计空气阻力)，说法正确的是

A．从A点下落到B点的过程中，小石块受到重力和弹力的作用
B．从B点下落到C点的过程中，橡皮筋的弹性势能一直在增大
C．从B点下落到C点的过程中，小石块的动能先增大后减小
D．从B点下落到C点的过程中，石块所受合力先减小后增大
12．在“探究浮力的大小跟哪些因素有关”的实验中，小明用弹簧测力计、圆柱体、四个装有适量水和盐水的同样的烧杯，对浸在液体中的圆柱体所受的浮力进行了探究，实验装置和每次实验中弹簧测力计的示数如图所示．下列说法中正确的是

A．圆柱体浸没在水中受到的浮力为0.6N
B．比较图甲、丙、戊说明圆柱体受到的浮力大小与浸没在液体中的深度有关
C．比较图甲、丁、戊说明圆柱体受到的浮力大小与液体的种类有关
D．根据图中数据可计算出圆柱体的密度是1.5×103kg/m3
13．如图所示，用拉力F将一物体匀速提升，此过程滑轮组的机械效率为η（不计绳重和摩檫）．现将物体的重力增加△G，下列判断正确的是

A．拉力变化量
B．拉力变化量
C．机械效率的变化量
D．机械效率的变化量
三、填空题（本大题共5小题，共10分）
14．如图所示，斜面长S=10m，高h=4m．用沿斜面方向的推力F，将一个重为150N的物体由斜面底端A匀速推到顶端B．运动过程中物体克服摩擦力做了200J的功．求：
运动过程中克服物体的重力做的功W=_____J；斜面的机械效率η=_____；推力F的大小F=_____N．
15．如图是一款蒸蛋器，蒸蛋时由于水_____（填物态变化的名称）产生大量的水蒸气给鸡蛋加热，与煮蛋相比，水蒸气不仅传热，而且液化还要_____热，因而鸡蛋熟得快些．

16．在观察水的沸腾实验中，某时刻温度计示数如图（甲）所示，此时温度计的示数为________；沸腾时水中气泡的情形为图（乙）中________图（选填“C”或“D”）

17．小王同学在“探究凸透 镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______ 的实像，生活中使用的_____ （选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的．

18．如图所示，实心长方体A和B放在水平地面上，高度之比hA︰hB=2︰1，底面积之比SA︰SB=2︰3，它们对地面的压强相等，则它们的密度之比︰=_____；它们对地面的压力之比FA︰FB=_________．

四、计算题（本大题共3小题，共29分）
19．为响应国家“低碳环保。节能减排”的号召，某市新上线一批以天然气为燃料的新型公交汽车，其参数如图所示，某次行驶过程中，汽车搭载人员及物品共3000kg所受阻力为总重力的0.01倍。在40s时间内匀速直线行驶400m，共消耗天然气0.025kg（天然气完全燃烧。其热值为6.4×107J/kg），针对此次行驶过程，求：

（1）汽车的功率；
（2）汽车发动机的效率。
20．小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”．图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能，已知智能电热马桶盖低温挡功率为P1＝22W，中温挡功率为P2＝44W求：

（1）求R1和R2的阻值；
（2）高温挡功率P3；
21．如图所示，一实心正方体铝块浸没在密度为1．9×113kg/m3的油中，其质量为2．7kg，上表面与液面相平行，上、下表面的深度分别为h1和h2，且2h1=h2=21cm，求：

（1）铝块上表面处的液体压强；
（2）若使铝块在图示位置处于静止状态，还应使其在竖直方向受到一个多大的力；
（3）若图中正方体是由密度为3．6×113kg/m3的合金制成，且处于悬浮状态，则该正方体空心部分体积是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，请连成符合安全用电原则的照明电路．
（_____）

23．如图所示，请画出使杠杆在图示位置保持平衡时所施加的最小力的示意图．

六、实验探究题（本大题共3小题，共15分）
24．小明利用如图所示的电路测量小灯泡的额定功率．滑动变阻器标有“”字样，电源电压恒为，小灯泡的额定电压为，额定功率小于，阻值为、、的三个定值电阻R．
请用笔画线代替导线，完成图甲中实物电路的连接．电路连接正确后，把滑片调到最左端，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，若故障只有一处，则故障可是： ____________．手除故障后，继续实验，收集的数据记录在表一中．当电压表的示数为时，电流表的示数加图乙所示，小灯泡的额定功率_______W．
表一
实验序号
1
2
3
4
电压/V
1.0
1.5
2.0
2.5
电流/A
0.26
0.29
0.32

（4）分析表一中的数据，可知实验中选用的是__________的定值电阻．小明完成上述实验后，去掉电流表，又多用了两个开关及一些导线，没有更换其它器材，设计了如图丙所示的电路，也完成了对小灯泡额定功率的测量，实验步骤下，请补充完整：
①闭合、，断开，移动滑片，使电压表的示数为__________V；
②________________，读出电压表的示数为U；
③灯泡额定功率的表达式为__________（用已知量和测量的最表示）．
25．小明按照教材中“综合实践活动”的要求制作简易密度计．

（1）取一根粗细均匀的饮料吸管，在其下端塞入适量金属丝并用石蜡封口．塞入适量金属丝的目的是使吸管能竖直_____在液体中，此时密度计受到的浮力_____它的重力（选填“＞”、“＜”或“＝”）．
（2）将吸管放到水中的情景如图（a）所示，测得浸入的长度为H；放到另一液体中的情景如图（b）所示，浸入的长度为h．用、分别表示液体和水的密度，则与、h及H的关系式是＝_____．
（3）小明取来食用油，先用天平和量筒测量其密度，然后再用这个密度计测量．但操作时却出现了如图（c）所示的情形，这是因为密度计的重力大于它所受到的浮力．在不更换食用油和密度计的情况下，你认为可以进行怎样的尝试，才能使密度计能正常测量食用油的密度：_____（写一种就行，合理即可）．
26．（1）小强想测量一个底面积为10 cm2的长方体木块的密度．他用刻度尺测量木块的高，如图甲所示，则木块高________cm．用托盘天平测量木块的质量，调节天平时，先将游码移至标尺“0”刻度线，再调节平衡螺母，使指针对准分度盘的中央刻度线．当右盘所加砝码和游码位置如图乙所示时天平平衡，则木块质量为___________ g，密度为____________ kg/ m1．

（2）如图所示为“探究平面镜成像特点”的实验装置图，现有茶色玻璃板和透明玻璃板，实验时应透择________来代替平面镜．实验时，选择两支相同的蜡烛，是为了比较像与物体的________；测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是________．

参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
A.声音是由物体的振动产生的，所以琴声是吉它弦的振动产生的，故A符合题意；
B．声音的传播需要介质，声音可以在固体、液体、气体中传播，声音在真空不能传播，故B不符合题意；
C．岳阳开展“禁炮”行动，是从声源处减弱噪声，故C不符合题意；
D．倒车雷达是利用超声波传递信息的，故D不符合题意．
本题考查的是声音的产生及传播、噪声的控制，超声波的应用等知识点，是基础知识，难度不大．
2、C
【解析】
（1）光屏上能承接到的像是实像．凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．
（2）凸透镜成实像时，物距减小，像距增大，像变大．
（3）物体处于一倍焦距和二倍焦距之间，成倒立、放大的实像；
（4）根据光的可逆性，可以成像．
【详解】
AB、由图可知物距小于像距，根据凸透镜的成像特点可知，光屏上成倒立、放大的实像，投影仪就是利用该原理制成的，故AB错误；
C、保持凸透镜不动，凸透镜成实像时，物距增大，像距减小，像变小，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像，故C正确；
D、蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，可能再次在光屏成清晰的像，故D错误．
故选C．
知道凸透镜成各种像的规律，知道物近像远像变大，物远像近像变小的规律．
3、C
【解析】
A. 以加油机为参照物，战斗机甲的位置没有发生改变，所以是静止的，故A正确； B. 以地面为参照物，战斗机乙的位置发生了改变，所以是运动的，故B正确； C. 以战斗机甲为参照物，战斗机乙的位置没有发生改变，所以是静止的，故C错误； D. 加油机相对于地面位置发生了改变，所以是运动的，故D正确．
点睛：判断物体的运动与静止时，要看物体相对于参照物的位置是否发生改变．如果改变就是运动的，如果不变就是静止的．
4、A
【解析】
由电路图可知，当触点接触2、3时，电路为电动机的简单电路，电吹风吹冷风；当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风，故A符合题意；
由电路图可知，当触点接触1、2时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故B不符合题意；
由电路图可知，当触点接触1、2或2、3时，电动机和电热丝同时工作，电吹风吹热风，当电路无法实现电动机单独工作，即无法吹冷风，故C不符合题意；
由电路图可知，当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风；当触点接触2、3时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故D不符合题意；故应选A．
5、A
【解析】
A. 托里拆利最先借助水银实验，用转化法的思想为指导，即水银柱的压强等于大气压强，利用平衡法测出了大气压的数值，故A正确；
B. 卢瑟福在用a粒子轰击金箔的实验中发现了质子，提出原子核式结构学说，故B错误；
C. 安培定则，也叫右手螺旋定则，是描述通电螺线管的极性跟电流方向之间的关系的，是由安培总结出来的，但电动机不是安培发明的，故C错误；
D. 焦耳定律适用于任何电路，故D错误．
6、A
【解析】
从冰箱中取出的冷冻矿泉水瓶，温度较低，空气中的水蒸气遇到温度较低的矿泉水瓶变成小水滴，属于液化现象．
7、A
【解析】
A、固定电话传递的声音信息是由导线中的信号电流来实现的，移动电话和基地台之间的通信是无线通信，它们通过电磁波进行传输，故A错误；
B、利用超导材料不可以制成电饭锅的电阻丝，故B正确；
C、光是电磁波，传播速度与电磁波相同，声波、光波和电磁波都能够传递信息，故C正确；
D、红外线和可见光属于电磁波，电磁波在真空中的传播速度相同，故D正确．
8、A
【解析】
把长木板看作杠杆，此杠杆在水平位置平衡，根据杠杆的平衡条件：动力×动力臂=阻力×阻力臂可知，当动力臂不变，阻力大小不变，物块向左匀速滑动时，阻力臂在减小，可得动力随之减小，答案选A。
9、C
【解析】
认识晶体和非晶体的区别：晶体有一定的熔点，在熔化过程中，温度不变；非晶体没有一定的熔点，在熔化过程中温度不断升高．根据图象分析温度随时间的变化情况，从而得出结论．由乙图知，从第5分钟到15分钟，冰的温度保持0℃不变，所以冰是晶体，且熔点为0℃，故A、B正确；由乙图知，冰从第5min开始熔化，到第15min完全熔化完，熔化过程经历了10min．故C错误；由乙图知，冰在熔化过程不断吸热，但温度保持不变；故D正确．故选C．
10、B
【解析】
A．夏天的早晨经常可以看到草叶上有露珠是空气中的水蒸气液化形成的小水珠．冰是液态的水凝固变成冰，故A不合题意；
B．雾是空气中的水蒸气液化形成的小水珠，故B符合题意；
C．雾凇是空气中的水蒸气凝华形成的小冰晶，故C不合题意；
D．霜是空气中的水蒸气凝华形成的小冰晶，故D不合题意．

二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
A. B点是橡皮筋不系小石块自然下垂时下端所在的位置，在小石块未到达B点之前绳子没有发生形变，故从A点下落到B点的过程中，小石块只受到重力的作用，故A错误；
B. 从B点下落到C点的过程中，橡皮筋的形变量逐渐变大，因此弹性势能一直在增大，故B正确；
C. 从B点下落到C点的过程中，橡皮筋的形变量逐渐变大，弹力逐渐变大，当重力大于弹力时，小石块受到的合力方向与运动方向相同，做加速运动，动能不断变大，当重力小于弹力时，小石块受到的合力方向与运动方向相反，做减速运动，动能不断变小，因此小石块的动能先增大后减小，故C正确；
D. 从B点下落到C点的过程中，重力不变方向向下，弹力逐渐变大方向向上，因此石块所受合力先减小后增大，故D正确。
12、CD
【解析】
（1）在图甲中，测力计分度值为0.2N，示数为3N，由甲丁图，根据称重法测浮力，圆柱体浸没在水中受到的浮力：F浮＝GF示＝3N1N＝2N-------①，A错误；（2）圆柱体受到的浮力大小与控制柱体排开液体的体积和密度有关：研究柱体受到的浮力大小与浸没在液体中的深度关系时，要控制柱体排开液体的体积和密度相同，而图丙、戊中排开液体的体积是不同的，B是错误的；研究圆柱体受到的浮力大小与液体的种类的关系时，要控制排开液体的体积相同，根据称重法，比较图甲、丁、戊，可测量出圆柱体浸没在水和盐水中（排开液体的体积等于物体本身的体积）的浮力大小，故C正确；（3）由①知，圆柱体浸没在水中受到的浮力：F浮＝2N，根据阿基米德原理，F浮＝ρ水gV排＝ρ水gV，圆柱体的体积：V＝------②，圆柱体的密度：ρ＝------③，由①②③得：圆柱体的密度：ρ＝＝1.5ρ水＝1.5×103kg/m3，故D正确．故选CD．
13、BC
【解析】
AB．由图知，n=3，则拉力端移动距离s=3h，
因为滑轮组的机械效率====，
所以原来提升物体的重力G=3F-----①，
不计绳重和摩擦，原来提升物体所用的拉力F=(GG轮)-------②，
后来提升物体的重力G=GG，
不计绳重和摩擦，后来提升物体所用的拉力：
F=(GG轮)=(GG+G轮)---------③，
则拉力变化量：
∆F=F’F=(GG+G轮)(GG轮)=，故A错误、B正确；
CD．因为滑轮组的机械效率====，
所以后来提升物体的重力G’= GG时滑轮组的机械效率：
’==；
则滑轮组的机械效率的变化量：
=’==；故C正确、D错误．

三、填空题（本大题共5小题，共10分）
14、600 75% 80
【解析】
克服重力做功：600J；机械效率：75%；推力做功,F=80N.
15、汽化放
【解析】
蒸蛋器工作时由于水的汽化会产生大量的水蒸气，此时通过热传递的方式使蛋的内能增大，温度升高；与煮蛋相比，水蒸气不仅传热，而且液化还要放热，因而鸡蛋熟得快些．
16、68 C
【解析】
由图可知，温度计的分度值为1℃ ，此时温度计的示数为68℃．
水沸腾前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小，图D是水沸腾前的现象；
水沸腾时，整个容器中水温相同，水的内部发生剧烈的汽化，产生大量的水蒸气进入气泡，气泡变大，图C符合水沸腾时的现象，答案为C．
17、缩小 照相机
【解析】
图中凸透镜成像时，物距等于20cm，像距等于15cm，此时物距大于像距，成倒立、缩小的实像，生活中使用的照相机就是利用物体在二倍焦距以外，像呈现在一倍焦距和二倍焦距之间的规律来工作的．
点睛：本题考查凸透镜成像规律，解决该题利用凸透镜成像时，物距大于像距时，成倒立、缩小的实像规律，解题技巧，物距与像距比较，哪个距离大对应尺寸也大．
18、1：2；2：1
【解析】
因为p＝＝＝＝＝ρgh，
所以长方体密度之比为ρA：ρB＝：＝＝；
因为p＝，
所以长方体对地面的压力之比为FA：FB＝pSA：pSB＝SA：SB＝2：1．

四、计算题（本大题共3小题，共29分）
19、（1）16kW；（2）40%。
【解析】
（1）汽车总质量：m总=13000kg+3000kg=16000kg，
总重力：G总=m总g=16000kg×10N/kg=1.6×105N，
因为汽车匀速直线行驶，汽车的牵引力和阻力是平衡力，牵引力：F=f=0.01G总=0.01×1.6×105N=1600N，
牵引力做的功：W=Fs=1600N×400m=6.4×105J，
牵引力做功的功率：P===1.6×104W=16kW；
（2）0.025kg天然气完全燃烧放出的热量：Q=mq=0.025kg×6.4×107J/kg=1.6×106J，
汽车发动机的效率：η=×100%=40%。
答：（1）汽车的功率为16kW；
（2）汽车发动机的效率为40%。
20、（1）1100Ω（2）88W
【解析】
解：
由电路图可知，开关S1断开、S2接a时，R1、R2串联，电路的总电阻最大，由可知，电源的电压一定时，电路的总功率最小，此时为低温档；
开关S1闭合、S2接b时，R1、R2并联，电路的总电阻最小，由可知，电源的电压一定时，电路的总功率最大，此时为高温档；当S2接a端时，且闭合S1，只有R1接入电路，此时为中温档，
（1）已知低温挡功率为P1＝22W，则，
所以 ……①
中温挡功率为P2＝44W，则，
所以……②
由①②得：R2＝1100Ω；
（2）高温档时，R1、R2并联，
则高温挡功率：．
答：（1）R1、R2的阻值都为1100Ω；
（2）高温挡功率P3为88W．
21、（1）911Pa；（2）18N；（3）4．5×11﹣4m3
【解析】试题分析：（1）由图示可知，铝块上表面所处的深度：h1=11cm=1．1m，所以可得铝块上表面处的液体压强：p1=ρgh1=1．9×113kg/m3×11N/kg×1．1m=911Pa；（2）正方体的边长：L=h2﹣h1=1．2m﹣1．1m=1．1m，正方体铝块的体积：V=L3=（1．1m）3=11﹣3m3，正方体铝块浸没时受到的浮力：F浮=ρgV排=ρgV=1．9×113kg/m3×11N/kg×11﹣3m3=9N，因铝块静止时处于平衡状态，受到的力为平衡力，所以，施加的力：F=G﹣F浮=mg﹣F浮=2．4kg×11N/kg﹣9N=18N，即施加竖直向上18N的力；（3）合金处于悬浮状态时受到的浮力和自身的重力相等，则合金的质量：m′=G′/g=F浮/g=9N/11N/kg=1．9kg，根据公式ρ=m/V可得，正方体中合金的体积：V′=m′/ρ′=1．9kg/3．6×113kg/m3=2．5×11﹣4m3，空心部分的体积：V空=V﹣V′=11﹣3m3﹣2．5×11﹣4m3=4．5×11﹣4m3。
【考点定位】压强和浮力

五、作图题（本大题共2小题，共4分）
22、
【解析】
三孔插座的连接，左侧线向上延长连接到零线上，右侧带保险盒的线向上延长连接到火线，上面的线向上延长连接到地线；
灯和开关的连接，灯的螺旋向上延长连接至零线，灯的上端向右连接开关，开关向上连接至火线，如图：

23、
【解析】
在阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，由图示可知，OB是最大动力臂，当力F与OB垂直向上时，力F最小，如图所示．

六、实验探究题（本大题共3小题，共15分）
24、 灯泡短路 0.9W 15 2.5 保持滑片位置不动，闭合S、S2，断开S1 A（U﹣2.5V）
【解析】
根据小灯泡的额定电压和额定功率,可知小灯泡正常工作的电流,I,
所以电流表的量程选择的是0．如图：

（2）电路连接正确后，把滑片调到最左端，使滑动变阻器连入电路的电阻最大，电流表有示数，说明电路为通路． 电灯不亮，电压表无示数，说明灯被短路．
（3）当电压表为2.5v是小灯泡正常发光，对应的电流时0.36A，则其额定功率为：PUI
（4）由图表可知：当电路中电流最小时，滑动变阻器阻值最大，所以滑动变阻器的电阻为(滑动变阻器的最大电阻)滑动变阻器电阻太小，为了侧小灯泡的额定功率，需要至少串联一个15的电阻．
【拓展】
（1）闭合S、S1，断开S2，移动滑片，电压表测得的是灯两端的电压，因为灯的额定电压是2.5V，所以使电压表的示数为2.5V；
（2）保持滑片位置不动，闭合S、S2，断开S1，此时电压表测得的是定值电阻和灯两端的V
定值电阻的阻值是15，所以通过的电流时.
（3）灯泡额定功率的表达式为P额=A(U
25、漂浮 = = 再向容器中加食用油
【解析】
（1）为了让饮料吸管能竖直的漂浮在液体中，吸管下端塞入一些金属丝作为配重，密度计竖直漂浮在液体中，根据物体的浮沉条件，此时受力平衡，密度计受到的浮力就等于它的重力；
（2）由于吸管在（a）、（b）图中均漂浮，根据物体浮沉条件可知， F浮=G，则在水和另一种液体中受到的浮力相等，F浮水=F浮夜，设吸管的底面积为S，即ρ水gSH=ρ液gSh，=
（3）图（c）所示的情形，说明密度计的重力大于浮力，要想使密度计漂浮在液体中，不沉底，应增大排开液体的体积，故应再向容器中加食用油，以提高油的深度．
26、2.50 14 0.56×101 茶色玻璃板 大小关系 相等
【解析】
（1）由图示刻度尺可知，刻度尺的分度值是1mm，木块的高度是2.50cm；
由图乙所示可知，木块的质量m=10g+4g=14g；木块的体积V=10cm2×2.50cm=25cm1，
木块的密度：ρ===0.56g/cm1=0.56×101kg/m1；
(2)平面镜成像是利用反射光来成像的，透明玻璃透光性好，蜡烛的光几乎全部透过玻璃，发生反射的光很少，成像不是太清晰，而茶色玻璃可以反射光，还会透过一部分光，效果好一些，所以应选择茶色玻璃板代替平面镜；
实验时选择两支相同的蜡烛，便于比较物像的大小关系．
测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是否相等．
