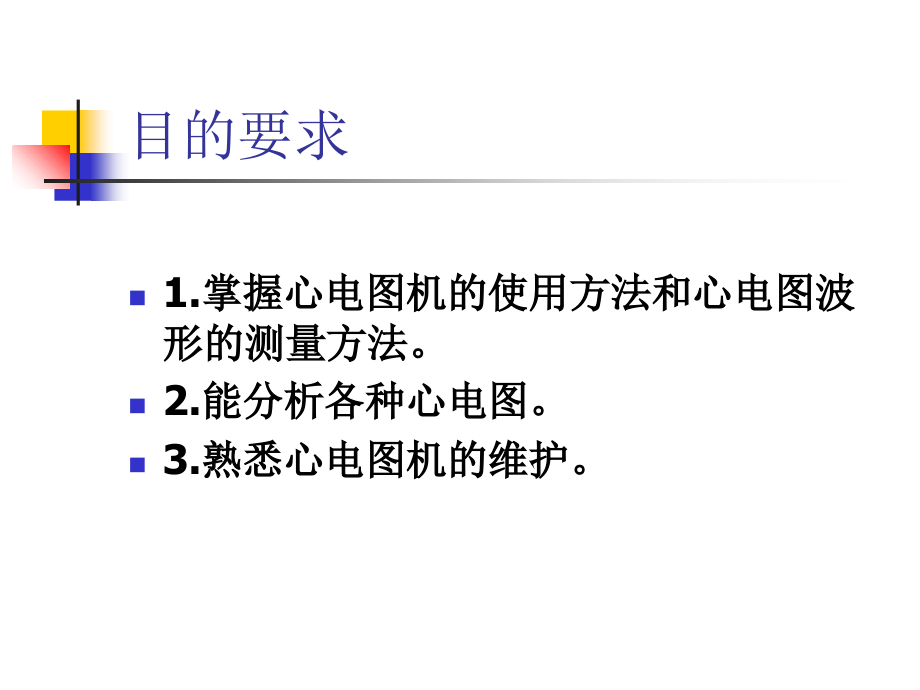

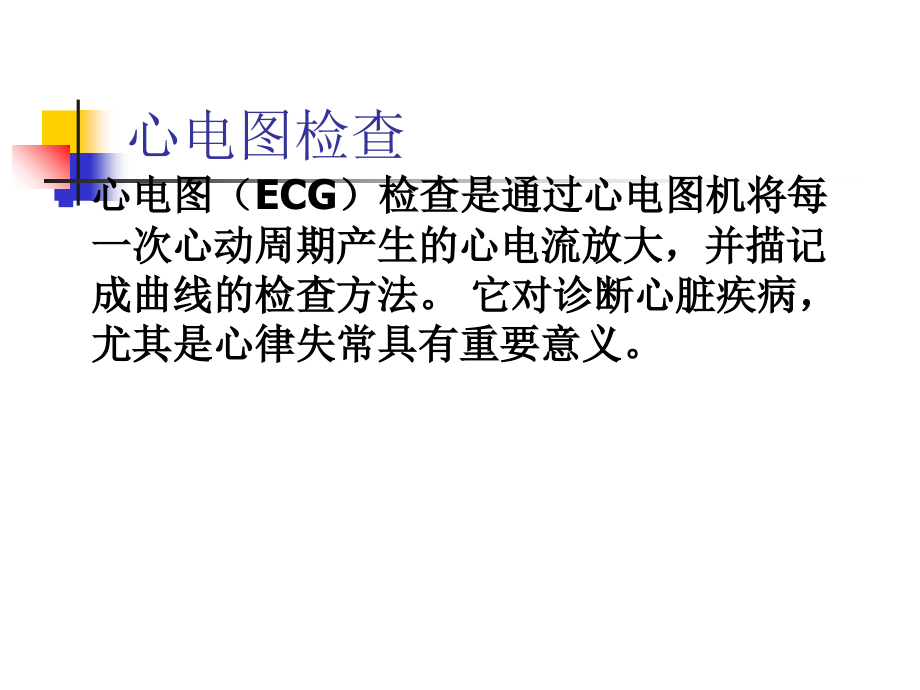

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,目的要求,1.掌握心电图机的使用方法和心电图波形的测量方法。,2.能分析各种心电图。,3.熟悉心电图机的维护。,心电图检查,心电图（ECG）检查是通过心电图机将每一次心动周期产生的心电流放大，并描记成曲线的检查方法。它对诊断心脏疾病，尤其是心律失常具有重要意义。,心电图导联,心电图导联：即心电图机上的一些线路装置，肢导联的导线有红、黄、绿、黑4种颜色。红色连接右上肢；黄色连接左上肢；绿色连接左下肢；黑色连接右下肢。,目前临床上常用的有,：,肢导联,：有双极肢导联和加压单极肢导联两种。,1、,双极肢导联,（标准导联）：有,、,三个。,2、,加压单极肢导联,：有,avR、avL、avF,三个。,胸导联,：有V1V6共六个。即：,V1,：在胸骨右缘第四肋间隙；,V2,：在胸骨左缘第四肋间隙；,V3,：在V2与V4连线的中点；,V4,：在左锁中线与第五间隙的交点；,V5,：在左腋前线与V4同一水平上的交点；,V6,：在左腋中线与V4同一水平上的交点,开关 基线调节键 走纸速度键 抗肌电键抗交流电键 电压选择键 复位键 定标键导联选择键 停止键 基线漂移键 开始键,导联：,标准12导联，I、II、III、aVR、aVL、aVF、V1V6,输入电流：,1 x 10 A,耐极化电压:,300mV,定标电压:,1mV,干扰抑制:,“HUM”(交流干扰抑制)50Hz-20dB“EMG”（肌电抑制）35Hz-3dB,灵敏度控制:,“2”（20mm/mV）、“1”(10mm/mV)、“1/2”(5mm/mV),移位幅度与线性：,20mm 10%,走纸速度：,25mm/s 5%、5mm/s5%,滞后误差：,0.2mm,记录纸尺寸：,50mm x 30m(宽x长),交流电源：,220V22V 55Hz1Hz,直流电源（电池）：,连续工作0.5小时,充电时间：,10小时,功率：,30 W,心电图操作,1受试者安静平卧，全身肌肉松弛,2按要求将心电图机面板上各控制钮置于适当位置。在心电图机妥善接地后接通电源，预热5min。,3,安放电极,把准备安放电极的部位先用酒精棉球脱脂，再涂上导电糊，以减小皮肤电阻。,4,连接导联线,按所用心电图机之规定，正确连接导联线。一般以5种不同颜色的导联线插头与身体相应部位的电极连接，上肢：,左黄,、,右红,；下肢：,左绿,、右黑。V1、V2、V3、V4、V5、V6。,5调节基线旋动基线调节钮，使基线位于适当位置。,6输入标准电压打开输入开关，使热笔预热10min后，重复按动1mV定标电压按钮，再调节灵敏度（或增益）旋钮，标准方波上升边为10mm。开动记录开关，记下标准电压曲线。,7记录心电图旋动导联选择开关，依次记录、,8记录完毕，应解松电极，洗净擦干，以防腐蚀。,9将心电图机面板上的各控制钮转回原处，最后切断电源。,10取下记录纸，记下导联、受试者姓名、年龄、性别及实验日期。,11测量导的P波、R波、T波振幅，PR、QT、RR间期，并计算心率,HR=60/PP或RR间期次/分（秒）,R,P,Q,S,T,心电图记录纸：心电图记录纸有纵横两种线条，每一个小方格为1mm,2,。,横线表示时间,，以秒（s）为单位，如纪录纸走行速度为25mm/s，则,每一小格为0.04s,，,每一大格为0.2s,。,纵线表示电压,，以毫伏(mv)为单位，常规电压1mv=10mm，因此，,每一小格为0.1mv,，,一大格为0.5mv,注意事项,1对初次接受心电图检查者，必须事先作好解释工作，消除紧张心理。,2在每次作常规心电图之前受检者应经充分休息，解开上衣，在描记心电图时要放松肢体，保持平静呼吸。,皮肤处理和电极安置,1如果放置电极部位的皮肤有污垢或毛发过多，则应预先清洁皮肤或剃毛。,2应该用电膏（剂型分为：糊剂、霜剂和溶液等）涂擦放置电极处的皮肤，而不应该只把导电膏涂在电极上。此外还应尽量避免用棉签或毛笔沾生理盐水或酒精甚至于用自来水代替导电膏，因为用这种方法处理皮肤，皮肤和电极之间的接触阻抗较大，极化电位也很不稳定，容易引起基线漂移或其它伪差，尤其是皮肤干燥或皮脂较多者，伪差更为严重，,3严格按照国际统一标准，准确安放常规12导联心电图电极（附图）。必要时应加作其它胸壁导联，女性乳房下垂者应托起乳房，将V3、V4、V5 电极安放在乳房下缘胸壁上，而不应该安置在乳房上。,4描记V7、V8、V9导联心电图时，必须仰卧位，而不应该在侧卧位时描记心电图，因此背部的电极最好扁的吸杯电极，或临时贴一次性心电监护电极并上连接导线代替,5不要为了图方便，将接左、右下肢的电极都放在一侧下肢，因为目前的心电图机都放在一侧下肢，因为目前的心电图机都装有“右下肢反驱动”电路，它能有效地抑制交流电干扰，上述作法等于取消了此项功能，从而降低了抗交流电干扰的性能。此时操作者虽然可以用“交流电滤波”来减轻干扰，但是却同时心电图波形失真,谢谢,
