心电图知识课件.ppt

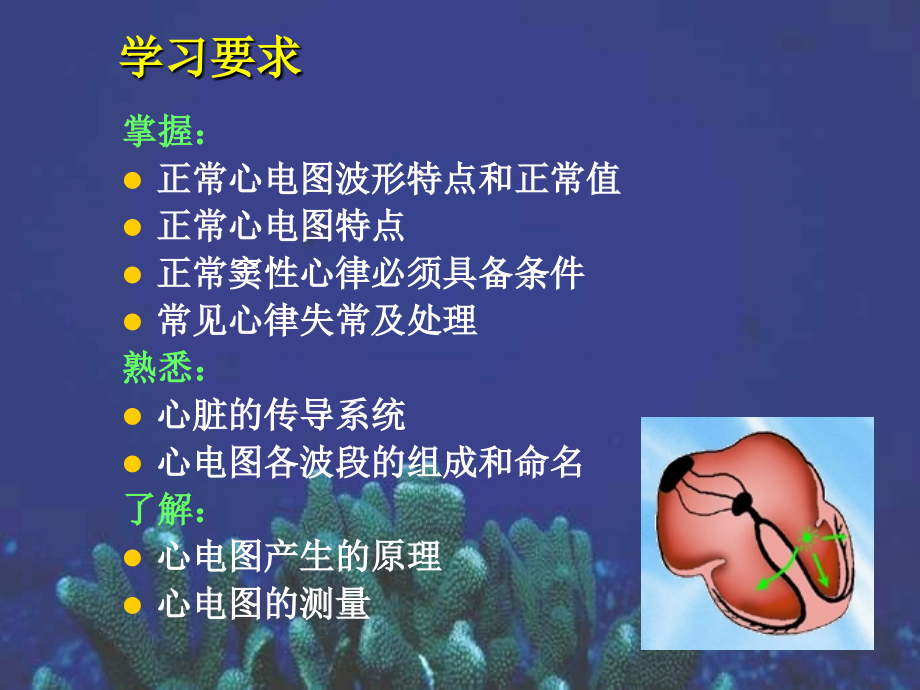

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,学习要求,掌握：,正常心电图波形特点和正常值,正常心电图特点,正常窦性心律必须具备条件,常见心律失常及处理,熟悉：,心脏的传导系统,心电图各波段的组成和命名,了解：,心电图产生的原理,心电图的测量,心脏机械收缩之前，先产生电激动，心房和心室的电激动可经人体组织传到体表。心电图是利用心电图机从体表记录心脏每一个周期所产生电活动变化的曲线图形。,心电图产生的原理,冲动的传导顺序：窦房结结间束房室结希氏束 左右束支 浦肯野氏纤维 心室收缩,心脏的传导系统,心电图各波段的组成和命名,心电图各波段的组成和命名,123,QRS,QRS波群命名,QRS波群命名,正常心电图波形特点和正常值,正常心电图波形特点及正常值,P波,P波的形态、时间和电压,p波,P波,p波,P波,P波时间和电压,p波,P波,p波,PR间期,PR间期,QRS波,QRS波,QRS波,QRS波时限,QRS波电压和T波时间测量,R,波电压测量,T,波电压测量,S,波电压测量,Q,波电压测量,QRS波电压和T 波时间测量,QRS波,Q波电压：,1/4R波,Q波时限：,0.04秒,QRS波（Q波）,R波,QRS波,R波电压：,RV,l,10mV；,RV,5,、,RV,6,、,RII,1,.,QRS波,ST段,ST段,ST段,ST段,ST段,ST段,T波,T波,QT间期,Q-T间期,U波,U波,正常心电图,心律失常的分类,冲动的起源异常（窦性与异位）,冲动的传导异常（旁道预激与阻滞）,心律失常的分类,窦性心律失常,过早搏动,阵发性心动过速,心房扑动、心房颤动,心室扑动、心室颤动,冲动起源异常的分类,窦房传导阻滞,房室传导阻滞,室内传导阻滞,预激综合症,冲动的传导异常,窦性心动过缓,心电图特点：,心率少于60次/分，节律规则。P波、P-P间 期、QRS波、T波T波均正常。,治疗,：无症状：一般不需要治疗；有症状：如头晕、体虚、低血压等，可用阿 托品，加快心率。如果药物治疗无效，则需要植入起搏器。,窦性心动过缓,窦性心动过速,心电图特点,：心率在100-160次/分,节律整齐，P波正常，在每次QRS波之前出现。高心率患者中，P波可能与T波融合而辨别不出来。P-R间期和QRS波时间均正常,治疗：,针对病因：如高热、缺氧、血容量不足等。,窦性心动过速,心电图特点：,心率各病例不同，,一般在45-100次/分。P-P间距和R-R间距都会变化，造成节律不整齐。心率快慢交替性进行，通常与呼吸周期有关系（吸气时加快，呼气时减慢）。P波、P-P间期、QRS波均正常。,治疗：,一般不需要治疗。,窦性心律不齐,窦性心律不齐,房性早搏,心电图特点：,P波提前出现，与窦P波形态不同，P-R间期正常或延长；QRS波群通常正常，不完全代偿间歇。,治疗：,大多数房早不需要治疗。如患者为频发性房早或出现有关症状，应治疗引起早搏原发病。房早可使用地戈辛、奎尼丁等抗心律失常药控制异位搏动。,提早出现的P波,提早出现的P波,房性早搏,阵发性房速,心电图特点：,连续三个或三个以上的房性早搏出现,治疗：,一般发作的阵发性房性心动过速都会自动恢复正常。对于顽固性房性心动过速，迷走神经刺激（压迫颈动脉窦、压迫眼球）可终止阵发性房性心动过速发作并逆转其为正常的窦性心律。对血液动力学不稳定的患者可使用异搏定（一种钙通道阻滞剂）或同步电击复律来作进一步治疗。,阵发性房速,房室交界性早搏,心电图特点：,P波可有可无，若有，为逆行P波，QRS 提前出现，形态多正常，完全代偿间歇。,治疗：,非频发性交界性早搏不需要治疗。对于频发性交界性早搏则可以使用奎尼丁、地戈辛、普鲁卡因胺等物治疗。,房室交界性早搏,房室交界性心律,心电图特点：,心率较慢（40-60次/分）。节律规则。P波可出现在 QRS波之前、之中、之后。P波方向倒,置。当P波出现在QRS波之前时，其P-R 间期要短于正常，即少于0.12秒。QRS波时间通常正常。,治疗：,阿托品可用于刺激窦房结，并提高传导速度。如果严重影响血液动力学稳定，血压低，则需要考虑人工起搏。,房室交界性心律,房室交界性心动过速,心电图特点：,连续三个或三个以上的交界性早搏出现。起搏来自于房室交界处，频率远超过交界处固有的逸搏心率（40-60次/分），高于100次/分。异位P波可出现在 QRS波之前、之中、之后。QRS波正常。很难与交界性心动过速相区别，这时则可统称为“室上性心动过速”,治疗：,可用洋地黄、心得安、异搏定等药物,。,房室交界性心动过速,T,波与,QRS,主波方向相反,。,QRS,波提前出现，宽大畸形，前无,P,波,室性早搏,心电图特点：,QRS波提前出现，宽大畸形，时间0.12s,QRS前无P波，T波与主波方向相反，代偿间歇完全。,治疗：,偶发室早（5次/分）无需治疗。频发性单纯室早，则可选择胺碘酮或利多卡因静脉注射。,室性早搏,室早二联律,心电图特点,：每一个正常心率后有一个宽大畸形的室早QRS波。,治疗：,胺碘酮或利多卡因静脉注射。,室早二联律,室早三联律,心电图特点：,每二个正常心率后有一个宽大畸形的室早QRS波。,治疗：,胺碘酮或利多卡因静脉注射,。,室早三联律,阵发性室性心动过速,心电图特点：,连续三个或三个以上的室性早搏；,治疗：,易发展成室扑或室颤，必须积极治疗。措施有药物如胺碘酮静推、电复率、治疗引起室速的原因如低钾、缺血缺氧、心肌损害等。,阵发性室性心动过速,度房室传导阻滞,心电图特点：,窦性P波，P-R间期0.20s。,治疗：,通常无症状，没有特殊治疗。但应密切监测，防止出现更严重程度的阻滞。对P-R间期延长过长（大于0.28秒）可使用阿托品来加速房室结的心电传导从而加快心率。,度房室传导阻滞,心电图特点：,P-R间期逐渐延长，直至P波后无QRS波。,治疗：,如果没有低血压症状，一般不治疗，有症状的可使用阿托品来加快心率，当阿托品无效，或阻滞进一步加重时可以考虑安装人工起搏器。,P波,度型房室传导阻滞,心电图特点：,P-R间期固定，每隔几个P波后缺一个QRS波。,治疗：,是一种严重的阻滞，可能发展为完全性传导阻滞，应密切监测其发展趋势。如果出现心室率过慢导致低血压，可使用阿托品加快窦性起搏率。为保证足够的心室搏动频率可安装人工起搏器。,P,波,度型房室传导阻滞,度房室传导阻滞,心电图特点：,P波和QRS波无关，P波频率大于QRS波。QRS波形态正常，频率通常在4060次/分。,治疗：,阿托品能改善房室传导，加快心率，必要时安装起搏器。,P,波,QRS,波,度房室传导阻滞,心房扑动,心电图特点：,P波消失，代之以形态、振幅、时限规则的F波，心室节律通常规则。QRS波正常。,治疗：,伴有室率快或心输出量下降的房扑，需要同步电复律或使用西地兰等抗心律失常药治疗,。,心房扑动,心房颤动,心电图特点：,P波消失，代之以形态、振幅、时限不规则的f波，心室节律不规则。QRS波正常。,治疗：,治疗主要是控制心室率。可以使用西地兰等抗心律失常药以减慢过快的心室率。对血液动力学不稳定血压低的患者则需立即行同步电复律。,f,波,心房颤动,心室扑动与颤动,心电图特点：,心室扑动呈正弦波形，波幅大而规则，心室颤动时波形、振幅与频率极不规则，无法识别QRS波群。,治疗：,立即给予胸前捶击。条件许可立即除颤，并开始胸外心脏按压，按心肺复苏处置,。,心室扑动、心室颤动,心电机械分离,心电图特点：,患者没有脉搏，但心电监测仍显示有心电活动发生。,治疗：,心肺复苏,。,心电机械分离,右束支传导阻滞,心电图特点：,QRS波时间大于0.12秒。,由于右室与左室的激动不同步，出现双R波（r与R）。V1和V2导联的QRS波呈“M”型。V1和V2是右束支传导诊断中最有用的导联。,治疗：,一般不需要治疗,。,r,波,R波,右束支传导阻滞,左束支传导阻滞,心电图特点：,QRS波时间大于0.12秒。由于左室与右室的不同步激动，QRS波出现双R波（R与r）。有时在胸导联的V5、V6，增宽的QRS波中R-r只能看到一个切迹缺口。V5、V6是左束支传导诊断中最有用的导联。,治疗：,一般不需治疗。主要针对原发心脏病治疗,。,R-r波,左束支传导阻滞,高钾血症心电图,心电图特点：,T波高尖，QT间期延长。,治疗：,降血钾治疗,高血钾心电图,低钾血症心电图,心电图特点,：,波低平或倒置，出现,治疗：,补钾,U,波,T,波低平,T,波倒置,U,波,U,波,T,波倒置,U,波,T,低血钾心电图,心电图的诊断程序,一,查看定标：标准电压：1mv=10mm；,走纸速度：25mm/s,二,找P波，P-R间期，P波与QRS波的关系，以确定心率来源：窦性心律或异位心律。,三,查看QRS波，看形态（宽或窄）以确定是室性心律或室上性心律；,四,测量各波时间和电压：P波 PR间期 QRS波 ST段 T波 QT间期 U波,心电图 的诊断程序,Thank you!,
