16m空心板梁预应力张拉计算书.docx

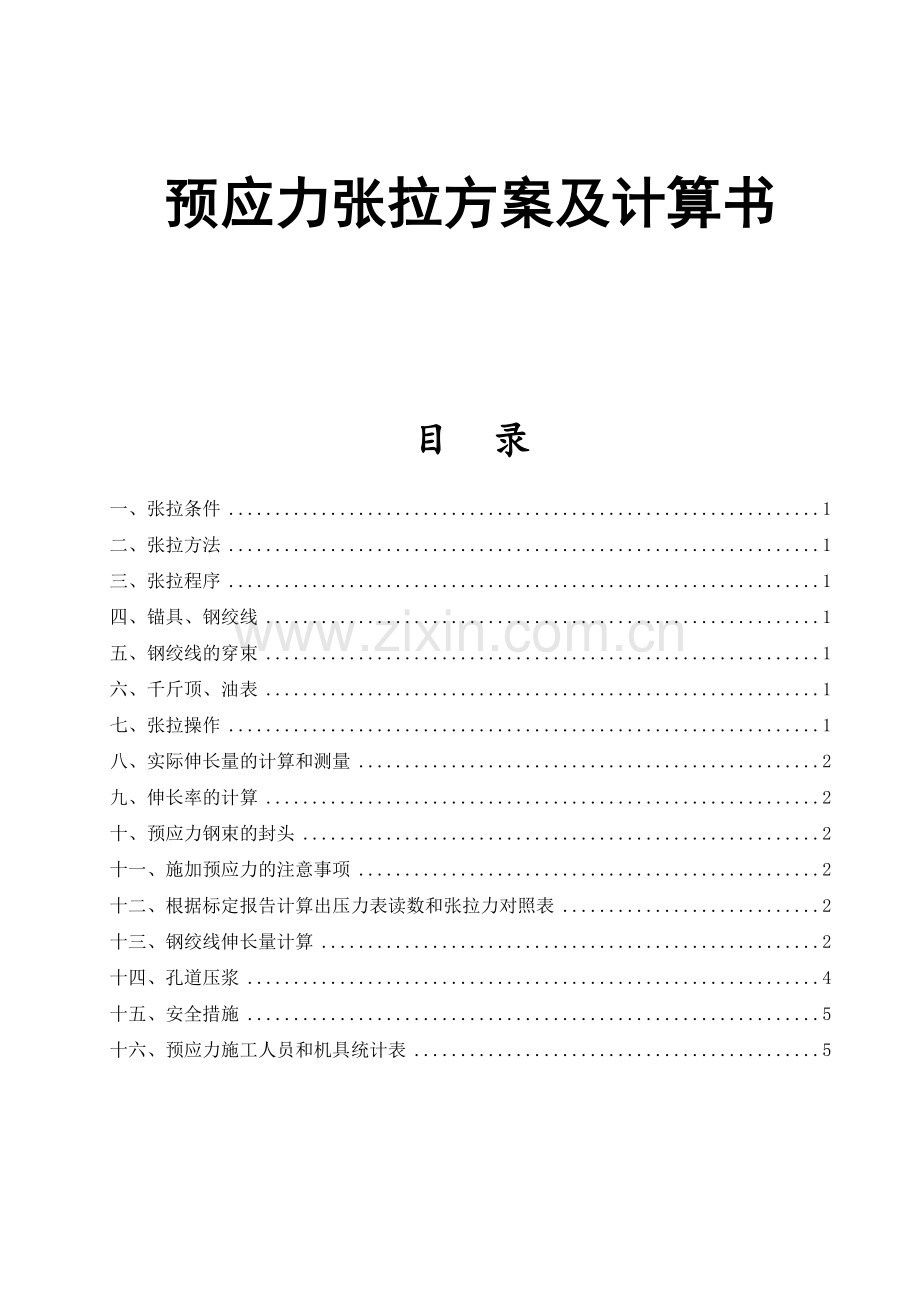

预应力张拉方案及计算书目 录一、张拉条件1二、张拉方法1三、张拉程序1四、锚具、钢绞线1五、钢绞线的穿束1六、千斤顶、油表1七、张拉操作1八、实际伸长量的计算和测量2九、伸长率的计算2十、预应力钢束的封头2十一、施加预应力的注意事项2十二、根据标定报告计算出压力表读数和张拉力对照表2十三、钢绞线伸长量计算2十四、孔道压浆4十五、安全措施5十六、预应力施工人员和机具统计表5后张法16m空心板梁预应力张拉方案及计算书一、张拉条件砼强度达到设计强度85%以上，并且浇注不少于7天后方可进行张拉。二、张拉方法所有钢绞线均采用两端对称张拉，张拉采用以张拉力控制为主，以伸长量做校验，实际伸长量与理论伸长量的误差控制在6%以内。如发现伸长量异常应停止张拉，查明原因。三、张拉程序0初应力（10%）20%应力1.0应力（持荷2min）后锚固，张拉顺序为：16.0m(h=0.8m)简支梁张拉顺序为：左N1右 N2右N1左N2， 钢束应对称交错逐步加载张拉；四、锚具、钢绞线本工程采用YM15系列锚具。钢绞线采用15.2mm钢绞线。锚具和钢绞线均由厂家出具产品检验书，并送有关检测单位进行效验。五、钢绞线的穿束钢绞线采用人工编束后，由人工进行穿入，钢绞线采用切断机切断。预应力钢束明细表，如下:六、千斤顶、油表均经有关检测单位标定，千斤顶的工作架由钢管焊接而成，升降采用倒链进行抬升。七、张拉操作采用湖南联智桥隧技术有限公司生产的预应力智能张拉系统进行张拉。千斤顶张拉进油升压必须缓慢、均匀、平稳，回油降压时应缓慢松开油阀，并使油缸回程到底。梁端张拉工每张拉到整数时举手示意保持两端千斤顶力争同步工作。八、实际伸长量的计算和测量初应力数值到达后，应在预应力钢束的两端精确的标以记号，预应力钢束的伸长量从记号起量，张拉力和伸长量的读数应在张拉过程中分阶段读出。L=L1+L2；L1-从初始拉力至最大张拉力之间的实际伸长量；L2-初始拉力是的推算伸长量（相邻级的伸长度）；九、伸长率误差的计算（实测伸长量-理论伸长值）/理论伸长值100%，张拉过程中该误差应小于6%。十、预应力钢束的封头张拉工序完成后经监理工程师同意后，对外露钢绞线进行切割，锚固后的外露长度必须满足10-50mm的要求。封头必须将锚具及夹片缝隙填塞紧，确保压浆质量。十一、施加预应力的注意事项1、钢束中的每一根钢绞线应从相对应的锚环孔中穿出，不允许出现钢绞线拧筋现象。2、锚具中心线与孔道中心线重合。3、张拉机油箱应保持85%的油位，不足时用相投油液补充。4、连续张拉油泵的千斤顶的油管应保持清洁，连接时要紧密不的漏油。5、张拉机具出现不正常现象，应重新进行效验。十二、根据标定报告计算出压力表读数和张拉力对照表锚下控制力：0.75fpk=0.751860=1395Mpa单根15.2钢绞线张拉力=13951061.410-4=195300（N）=195.3(KN)(140mm2为单根15.2钢绞线截面面积)各线性回归方程详见“千斤顶标定报告”。中梁、边梁各级张拉应力详见下表：苦株桥中桥16m预应力空心板梁张拉钢绞线张拉应力计算千斤顶编号：0045# ,油压表编号：10.10.04.8435张拉力(x:KN)与油压(y:MPa)回归方程：y=0.020855434x-0.335747119,相关系数r=0.999961619梁板类型钢束编号钢绞线根数张拉阶段张拉控制力(KN)油压表读数(Mpa)分 段理 论伸长量(mm)累 计理 论伸长量(mm)中梁N14110%195.378.121.29 8.65.7 225%195.3195.33.74 8.6 14.4 350%195.3390.67.81 14.4 28.7 475%195.3585.911.88 14.4 43.1 5100%195.3781.215.96 14.4 57.5 N23110%195.358.590.89 5.9 5.9 225%195.3146.482.72 8.8 14.7 350%195.3292.955.77 14.7 29.4 475%195.3439.438.83 14.7 44.1 5100%195.3585.911.88 14.7 58.8 千斤顶编号：0046# ,油压表编号：10.09.21.7464张拉力(x:KN)与油压(y:MPa)回归方程：y=0.02126258x+10.443367288,相关系数r=0.999954124梁板类型钢束编号钢绞线根数张拉阶段张拉控制力(KN)油压表读数(Mpa)分 段理 论伸长量(mm)累 计理 论伸长量(mm)中梁N14110%195.378.1212.10 8.65.7 225%195.3195.314.60 8.6 14.4 350%195.3390.618.75 14.4 28.7 475%195.3585.922.90 14.4 43.1 5100%195.3781.227.05 14.4 57.5 N23110%195.358.5911.69 5.9 5.9 225%195.3146.4813.56 8.8 14.7 350%195.3292.9516.67 14.7 29.4 475%195.3439.4319.79 14.7 44.1 5100%195.3585.922.90 14.7 58.8 苦株桥中桥16m预应力空心板梁张拉钢绞线张拉应力计算千斤顶编号：0045# ,油压表编号：10.10.04.8435张拉力(x:KN)与油压(y:MPa)回归方程：y=0.020855434x-0.335747119,相关系数r=0.999961619梁板类型钢束编号钢绞线根数张拉阶段张拉控制力(KN)油压表读数(Mpa)分 段理 论伸长量(mm)累 计理 论伸长量(mm)边梁N14110%195.378.121.29 8.65.7 225%195.3195.33.74 8.6 14.4 350%195.3390.67.81 14.4 28.7 475%195.3585.911.88 14.4 43.1 5100%195.3781.215.96 14.4 57.5 N14110%195.378.121.29 5.9 5.9 225%195.3195.33.74 8.8 14.7 350%195.3390.67.81 14.7 29.4 475%195.3585.911.88 14.7 44.1 5100%195.3781.215.96 14.7 58.8 千斤顶编号：0046# ,油压表编号：10.09.21.7464张拉力(x:KN)与油压(y:MPa)回归方程：y=0.02126258x+10.443367288,相关系数r=0.999954124梁板类型钢束编号钢绞线根数张拉阶段张拉控制力(KN)油压表读数(Mpa)分 段理 论伸长量(mm)累 计理 论伸长量(mm)边梁N14110%195.378.1212.10 8.65.7 225%195.3195.314.60 8.6 14.4 350%195.3390.618.75 14.4 28.7 475%195.3585.922.90 14.4 43.1 5100%195.3781.227.05 14.4 57.5 N24110%195.378.1212.10 5.9 5.9 225%195.3195.314.60 8.8 14.7 350%195.3390.618.75 14.7 29.4 475%195.3585.922.90 14.7 44.1 5100%195.3781.227.05 14.7 58.8 十三、钢绞线伸长量计算PP=P(1-e-(kx+ )/（kx+ ）L=PPL/APEPPP预应力筋平均张拉力（N）P预应力筋张拉端的张拉力（N）e常数（e=2.7183）k孔道偏差摩擦系数（取0.0015）x从张拉端至计算截面积的孔道长度，正弯矩该长度应加上千斤顶和锚具的工作长度350mm。孔道摩擦系数（取0.25）从张拉端至计算截面积曲线孔道部分切线的夹角之和（rad）L预应力筋长度（mm）AP预应力筋的截面面积（mm2）(取140mm2)EP预应力筋的弹性模量（取1.95105N/mm2）计算说明：中跨梁两端对称以采用单端计算的方法进行，边跨梁则分别计算。（kx+）计算：以上伸长量是标准跨距伸长量，当梁长发生变化时，预应力筋长度是在梁中间直线段调整。故，在计算每片梁理论伸长量时，只需将中间直线段伸长量L3按梁长变化后的直线段长度代入公式计算即可，直线段L1和曲线段L2的伸长量不变。当每束钢绞线中钢绞线根数发生变化时，只是增加张拉力，单根钢绞线伸长量不变。分段详细计算见下表：苦株桥中桥16m预应力空心板梁张拉钢绞线理论伸长量计算(N1)钢绞线编 号预应力筋分段预应力筋分段长度L(mm)局部偏差对摩擦的影响系数k分段中各曲线的切线夹角和(rad)预应力筋和孔道壁的摩擦系数u张拉控制力(KN)预应力筋截面Ap(mm2)预应力筋弹性模量Ep(N/mm2)kx+u(x单位:m)e-(kx+u)分段起点张拉力Pq(KN)分段终点张拉力Pz(KN)分段平均张拉 力P(KN)分 段伸长量L(mm)总伸长量(一端)L(mm)N1ab1229.0 0.00150.0000 0.25195.31401950000.00184 0.99816 195.300 194.940 195.120 8.78 57.21 bc1396.0 0.00150.0698 0.25195.31401950000.01955 0.98064 194.940 191.167 193.047 9.87 cd5528.5 0.00150.0000 0.25195.31401950000.00829 0.99174 191.167 189.588 190.376 38.55 钢束图:附注:1、采用两端同时对称张拉。苦株桥中桥16m预应力空心板梁张拉钢绞线理论伸长量计算(N2)钢绞线编 号预应力筋分段预应力筋分段长度L(mm)局部偏差对摩擦的影响系数k分段中各曲线的切线夹角和(rad)预应力筋和孔道壁的摩擦系数u张拉控制力(KN)预应力筋截面积Ap(mm2)预应力筋弹性模量Ep(N/mm2)kx+u(x单位:m)e-(kx+u)分段起点张拉力Pq(KN)分段终点张拉力Pz(KN)分段平均张 拉 力P(KN)分 段伸长量L(mm)总伸长量(一端)L(mm)N2ab2370.0 0.0015 0.0000 0.25195.31401950000.00356 0.99645 195.300 194.607 194.953 16.92 58.48 bc1571.0 0.0015 0.1571 0.25195.31401950000.04163 0.95923 194.607 186.672 190.612 10.97 cd4487.5 0.0015 0.0000 0.25195.31401950000.00673 0.99329 186.672 185.420 186.046 30.58 钢束图:附注:1、采用两端同时对称张拉。十四、孔道压浆预应力钢绞线张拉后，10h-14d内应尽快组织压浆。压浆所用的水、水泥、外加剂等均由实验室确定并符合设计和规范要求。压浆前对孔道进行清洁处理，并用压缩空气清理。水泥浆在使用前和压入过程中要连续搅拌，不得通过加水来提高水泥浆因延迟所减低的流动度。压浆采用活塞式压浆泵。直至另一端饱满出浆并与规定稠度相同为止。为保证管道中充满灰浆，关闭出浆口后，应保持不小于0.5Mpa的一个稳定期时间不少于2分钟。每片梁均要制取3组压浆试件，标准养护28天，来测定水泥浆质量。压浆完成后，对需封锚边梁应立即将锚具周围冲洗干净，并对梁端砼凿毛，然后按设计浇注封端砼。当水泥浆强度达到设计要求后，方可进行移梁和架梁。十五、安全措施1、施工前对所有施工工作人员进行必要培训，使之掌握安全操作所需的知识和技能。2、量测预应力筋的伸长值，应停止开动千斤顶。3、在高压油管的接头应加强防护套，以防喷油伤人。4、张拉时安排人专门统一指挥。5、张拉两端严禁站人，张拉由专人负责。十六、预应力施工人员和机具统计表1、预应力施工人员序号名称姓名职务备注现场管理人员如下：1.现场施工负责人谢长征项目副经理2技术总负责人欧阳钦项目总工3现场技术负责人刘建波工程部长4桥梁工程师刘 博主管工程师5质检负责人高 真质检工程师8桥涵队方建军队长10材料负责人孙礼爱物资部长11安全负责人陈明华 安全总监施工人员如下：1.桥涵队普工10人2.张拉设备主要机械设备表序号名 称型 号数 量状 况备 注1搅 拌 机Jw1802套良好2千 斤 顶YDC-2000型2套良好3千 斤 顶YCW250G-200-型2套良好4压 力 表4个良好5单级水环真空泵ZKB型1台良好6灰 浆 泵HB-32台良好
