塔吊基础设计计算书（桩基础）
一、 编制依据
1、 《建筑地基基础设计规范》（GB50007-2002）；
2、 《建筑地基基础设计规范》（DBJ 15-31-2003）；
3、 《建筑结构荷载规范》（GB 50009-2001）；
4、 《混凝土结构设计规范》（GB 50010-2002）；
5、 《简明钢筋混凝土结构计算手册》；
6、 《地基及基础》（高等学校教学用书）（第二版）；
7、 建筑、结构设计图纸；
8、 塔式起重机使用说明书；
9、 岩土工程勘察报告。
二、 设计依据
1、 塔吊资料
根据施工现场场地条件及周边环境情况，选用1台QTZ160自升塔式起重机。塔身自由高度56m，最大吊运高度为203米，最大起重量为10t，塔身尺寸为1.70m×1.70m，臂长65m。
2、 岩土力学资料，（BZK8孔）
序号
地层名称
厚度（m）
桩侧阻力标准值qsia（kPa）
岩层桩端极限阻力标准值qpa（kPa）
1
人工填土
2.0
/

2
砾砂
14.3
40

3
强风化粉砂岩
0.7
60

4
中风化粉砂岩
1.0
100
1800
5
微风化粉砂岩
27.7
180
4000

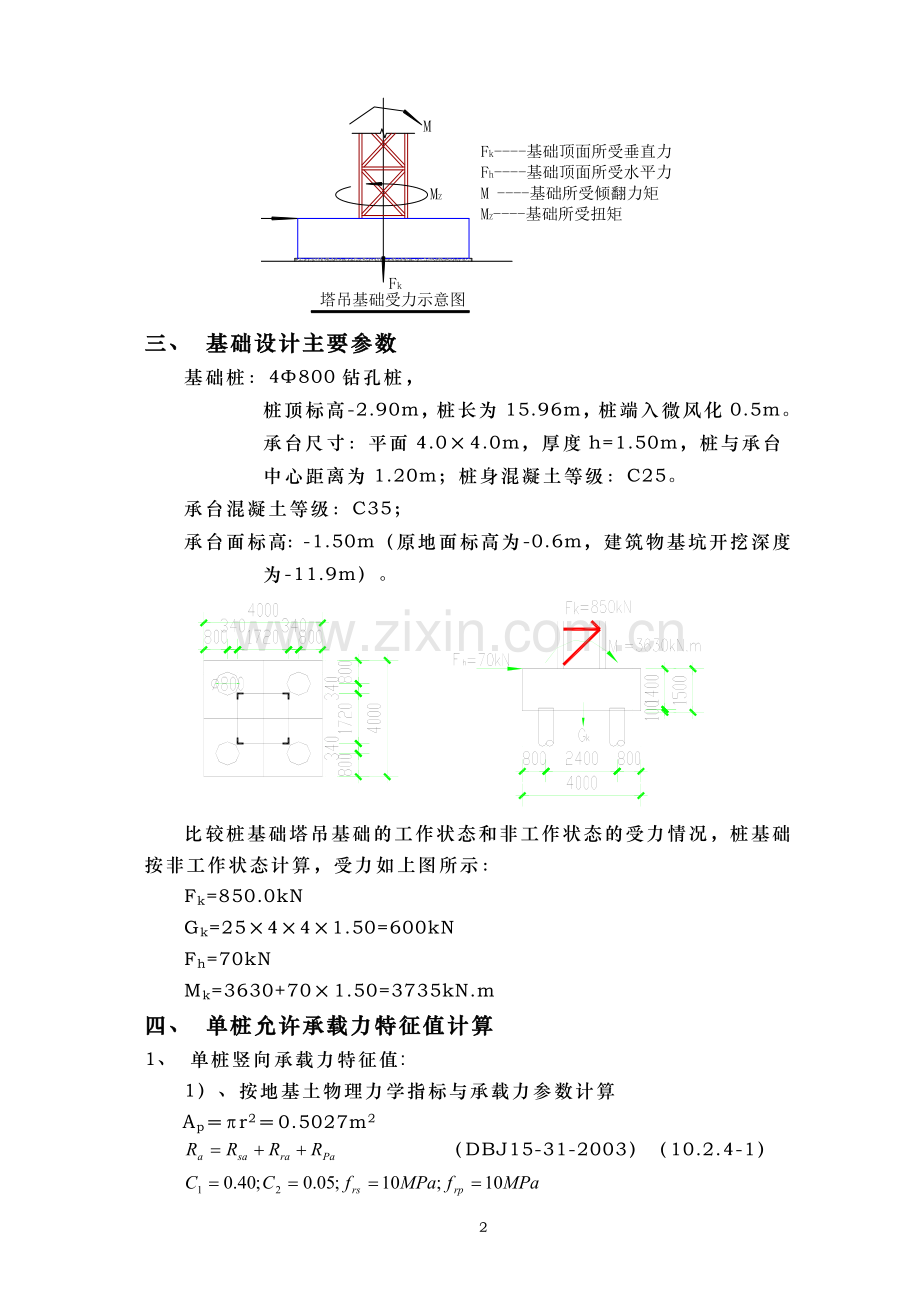

3、 塔吊基础受力情况

荷载工况
基础荷载
P（kN）
M（kN.m）
Fk
Fh
M
Mz
工作状态
950
30
2780
340
非工作状态
850
70
3630
0

三、 基础设计主要参数
基础桩：4Ф800钻孔桩，
桩顶标高-2.90m，桩长为15.96m，桩端入微风化0.5m。
承台尺寸：平面4.0×4.0m，厚度h=1.50m，桩与承台
中心距离为1.20m；桩身混凝土等级：C25。
承台混凝土等级：C35；
承台面标高：-1.50m（原地面标高为-0.6m，建筑物基坑开挖深度
为-11.9m）。

比较桩基础塔吊基础的工作状态和非工作状态的受力情况，桩基础按非工作状态计算，受力如上图所示：
Fk=850.0kN
Gk=25×4×4×1.50=600kN
Fh=70kN
Mk=3630+70×1.50=3735kN.m
四、 单桩允许承载力特征值计算
1、 单桩竖向承载力特征值:
1）、按地基土物理力学指标与承载力参数计算
Ap＝πr2＝0.5027m2
（DBJ15-31-2003）（10.2.4-1）

2）、桩身截面强度计算
＝0.7×16.7×103×0.5027＝5877kN
式中：＝0.7；fc＝16.7×103kN/m2；Ap＝0.5027m2
2、 单桩水平承载力特征值计算
C25砼：
Ec=2.80×104N/mm2=3.15×107kN/m2，ftk=1.78×103kN/m2
Es=2.0×108kN/m2,

=
=0.07226m3
=0.0289m4
EI=0.85EcI0=0.85×2.80×107×0.0289=687820
=0.60m-1
（DBJ15-31-2003）（10.2.19）
式中：m=35×103kN/m4 ＝0.01m
b0=0.9(1.5d+0.5)=1.53m
桩长L＝15.96m
·L=0.60×15.96=9.576>4,
按·L=4查表 得：=2.441；=0.768；
（按圆形截面取值）；；

（DBJ15-31-2003）（10.2.22）

3、 单桩抗拔力特征值计算
（DBJ15-31-2003）（10.2.10）
＝950.9+180.5＝1131.4kN
＝3.14×0.8×(0.4×40×13.76+0.6×60×0.7
+0.7×100×1.0+0.7×180×0.5)＝950.9kN
0.9G0＝0.9×π×0.42×15.96×25＝180.5kN
五、 单桩桩顶作用力计算和承载力验算
1、 轴心竖向力作用下
（DBJ15-31-2003）（10.2.1-1）
kN<Ra＝4906.7kN （满足要求）
2、 偏心竖向力作用下

按照Mx作用在对角线进行计算
Mx=Mk＝3735kN·m
（DBJ15-31-2003）（10.2.1-2）

＝362.5±1100.4

3、 水平力作用下:
Hik= （DBJ15-31-2003）（10.2.1-3）
=17.5kN<RHa＝236.8kN （满足要求）
六、 抗倾覆验算

根据上图所示，可得：
倾覆力矩
抗倾覆力矩

故由上述计算结果，得
（抗倾覆满足要求）
七、 承台受冲切、受剪切承载力验算

按照广东省地基基础设计规范中明确承台受冲切、受剪切承载力采用验算h0的高度来判断。
（DBJ 15-31-2003）（10.5.4-1）
＝F－1.2∑Qki＝Fk‘＝950kN，
C35混凝土：fc＝16.7N/mm2，
uc＝4×0.2＝0.8m；h0＝1500－100－35＝1365mm

（承台受冲切、受剪切承载力满足要求）
八、 承台配筋计算

1、 基础弯矩计算
＝2×1312.9×1.2＝3151kN.m
（GB50007－2002）（8.5.16-1）
其中： ＝＝1312.9kN；

2、 基础配筋
基础采用HRB335钢筋，fy＝300N/mm2，
h0＝1500－100－35＝1365mm

ρ＝0.1％，＝0.1％×4000×1365＝5460mm2，
故按配筋。
取26Φ22（Φ22@150）
As=26×380.1=9882.6 mm2＞＝8549.7 mm2
（满足要求）

塔吊基础平面

塔吊基础大样
九、 灌注桩桩身配筋
根据DBJ 15-31-2003中的10.3.9的要求，本方案设计中的桩不属于抗拔桩及承受水平力为主的桩，所以桩身配筋按最小配筋率计算。
灌注桩桩身按最小配筋率0.5625％计算。

所以桩身按最小配筋率配筋，桩身配筋为12Φ20，
