试验设备及材料学习教案.ppt

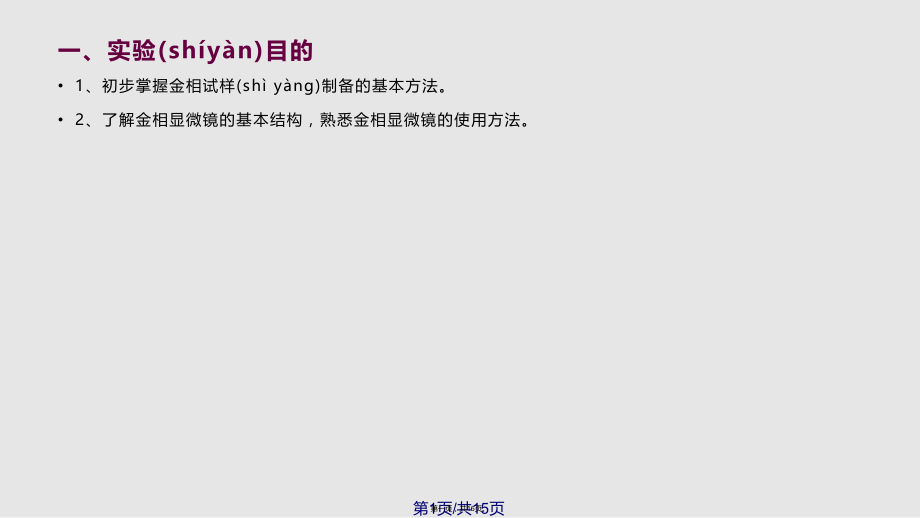

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、实验(shyn)目的,1、初步掌握金相试样(sh yn)制备的基本方法。,2、了解金相显微镜的基本结构，熟悉金相显微镜的使用方法。,第1页/共15页,第一页，共16页。,二、实验设备(shbi)及材料,1、金相显微镜。,2、预磨机(m j)。,3、抛光机。,4、砂纸、抛光剂、浸蚀剂等。,5、待制备试样的金属材料。,第2页/共15页,第二页，共16页。,三、实验(shyn)原理,1、试样制备,金相显微分析是研究金属内部组织(zzh)最重要的方法之一。,为了在金相显微镜下能观察到金属或合金的内部组织(zzh)，就需要将材料制成金相样品。其制备过程包括：取样磨光抛光化学浸蚀等步骤。样品制备的质量直接影响组织(zzh)观察。,第3页/共15页,第三页，共16页。,1、试样(sh yn)制备,1）取样,在需要金相分析的金属或零件上截取有代表性的金属块。取样方法因金属性能不同而不一样。对硬度低的材料可用手锯切割；对硬而脆的材料可锤击，或用砂轮切割机切割。不论采用哪种方法取样，取样过程均不得使试样温度升高，以免引起金属组织变化。,金相试样大小及形状一般不作具体规定(gudng)，取直径为10mm-20mm高度小于15mm最合适。小试样则需用塑料粉或树脂镶嵌后使用。,第4页/共15页,第四页，共16页。,1、试样(sh yn)制备,2）磨光,切好或镶好的试样在砂轮机上磨平，尖角要倒圆。先用砂布粗磨，之后用金相砂纸逐级细磨，均得先用粗号砂纸，后用细号砂纸，依次进行磨制。,磨制试样时，每换一号砂纸，磨面磨削的方向应与前号砂纸磨削方向垂直，便于观察原来磨痕的消除情况。这项规定必须严格遵守。如果总是沿着一个(y)方向磨，或是漫无方向地磨，就很难保证在使用更细一号砂纸时能完全去除前一号砂纸遗留的磨痕。且给试样施加的压力要适当。,第5页/共15页,第五页，共16页。,1、试样(sh yn)制备,3）抛光,抛光的目的是去除磨面上的磨痕而获得(hud)光滑的镜面。其方法有机械抛光、电解抛光和化学抛光。应用最多的是机械抛光。,第6页/共15页,第六页，共16页。,1、试样(sh yn)制备,机械抛光在抛光机上进行。抛光机由电动机带动着水平圆盘旋转，盘上铺细帆布和绒布等。粗抛在帆布上进行，细抛在绒布上进行，往抛光布上不断地摘入抛光液。抛光液是A12O3、MgO或Cr2O3等极细粒度的磨料在水中的悬浮液。抛光时试样要抓紧，但压力不要太大，一直抛到表面明亮(mngling)如镜。抛光的试样，放在金相显微镜上观察，只能看到光亮的磨面和非金属夹杂物，或石墨、裂纹。,第7页/共15页,第七页，共16页。,1、试样(sh yn)制备,4）浸蚀,为了显示试样的显微组织，必须对试样表面进行腐蚀。金相试样浸蚀的方法(fngf)有化学浸蚀法、电解浸蚀法和热染法等。常用的是化学浸蚀法，钢铁材料常用的浸蚀剂为3-4%的硝酸酒精溶液，或4%的苦味酸酒精溶液。,浸蚀主要是依靠浸蚀剂对金属的溶解或电化学腐蚀过程，使金属试样表面的晶粒与晶界及各组成相之间呈现轻微的凸凹不平，在显微镜下就可以清楚地观察到试样表面的显微组织及形貌。,第8页/共15页,第八页，共16页。,1、试样(sh yn)制备,浸蚀方法是将试样磨面浸入浸蚀剂中，或用棉花沾上浸蚀剂擦拭试样表面，浸蚀时间要适当，一般试样磨面发暗时就可以停止。,如果浸蚀时间短则浸蚀不足，不能把组织完全显露出来，可重复浸蚀。如浸蚀时间过长会使组织变得模糊不清，需要重新抛光后再浸蚀。,经浸蚀后的试样用清水冲洗(chngx)，然后用酒精擦净，再用吹风机吹干，即可在金相显微镜下观察和分析研究。,第9页/共15页,第九页，共16页。,2、用金相显微镜观察(gunch)组织,金相显微镜是观察金属磨面金相组织的光学仪器，是利用物镜、目镜将金属磨面放大一定倍数（40-1000倍），观察金属内部组织的装置。其种类和型式很多，常见的有台式、立式和卧式三类。图1为4XB型台式金相显微镜结构简图，它主要(zhyo)由光学系统、机械系统和照明系统三部分组成，有的还附有摄像装置。,第10页/共15页,第十页，共16页。,2、用金相显微镜观察(gunch)组织,图1 4XB型台式金相显微镜结构(jigu)简图,第11页/共15页,第十一页，共16页。,四、实验(shyn)内容及步骤,1、每人制备一块金相试样。,2、在试样浸蚀之前(zhqin)，先在金相显微镜下观察抛光后的磨面状况，再进行浸蚀。,3、轻腐蚀和重腐蚀对显微组织观察的影响。,第12页/共15页,第十二页，共16页。,五、实验报告内容(nirng)及要求,1、实验目的。,2、实验设备及材料。,3、简述金相试样的制备过程。,4、绘制自己制备试样的金相显微(xin wi)组织图，并标注其组织组成物的名称。,5、讨论如何制备高质量的金相试样。,第13页/共15页,第十三页，共16页。,六、实验成绩评定(pngdng),按照实验(shyn)指导书的具体要求，根据每个学生实验(shyn)前的预习情况、实验(shyn)过程中操作情况及实验(shyn)报告质量，综合给出实验(shyn)成绩。,第14页/共15页,第十四页，共16页。,感谢您的观看(gunkn)！,第15页/共15页,第十五页，共16页。,内容(nirng)总结,一、实验目的。4、砂纸、抛光剂、浸蚀剂等。抛光液是A12O3、MgO或Cr2O3等极细粒度的磨料在水中的悬浮液。为了显示试样的显微组织，必须对试样表面进行腐蚀(fsh)。其种类和型式很多，常见的有台式、立式和卧式三类。图1为4XB型台式金相显微镜结构简图，它主要由光学系统、机械系统和照明系统三部分组成，有的还附有摄像装置。3、轻腐蚀(fsh)和重腐蚀(fsh)对显微组织观察的影响。第14页/共15页。感谢您的观看。第15页/共15页,第十六页，共16页。,
