确保有覆土混凝土地面施工质量一次成优学习教案.pptx

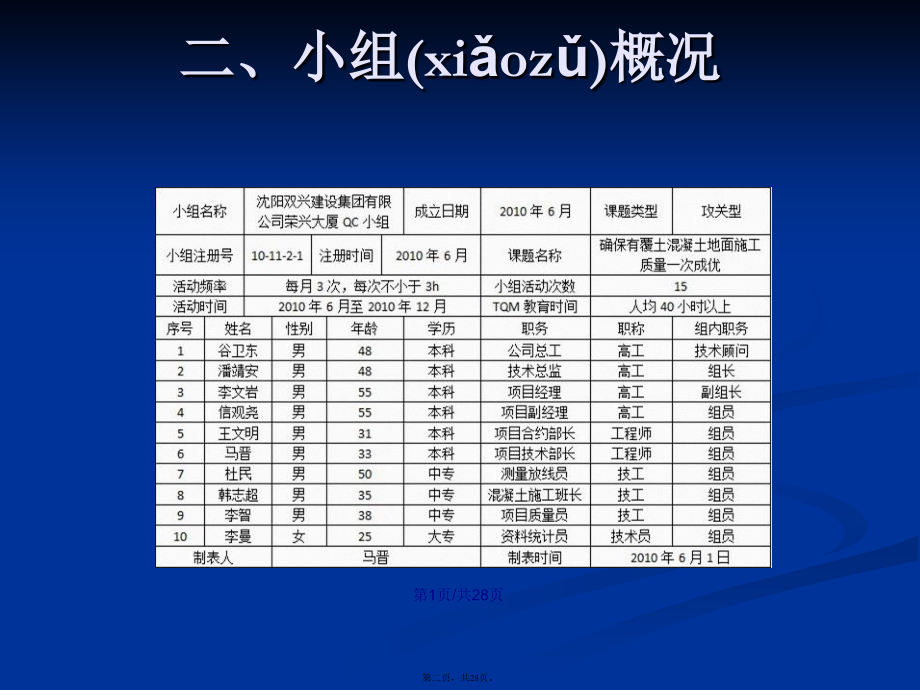

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,#,单击此处编辑母版标题样式,会计学,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,会计学,1,确保(qubo)有覆土混凝土地面施工质量一次成优,第一页，共28页。,二、小组(xioz)概况,第1页/共28页,第二页，共28页。,小组活动过程(guchng),第2页/共28页,第三页，共28页。,选题(xun t)理由,选题理由,本工程是沈阳市浑南新区的重点工程，与作为沈阳市2013年全运会场馆区的奥体中心只有一路之隔，其重要性和社会影响较大，业主特别重视。,作为商业、办公的综合体建筑，本工程地下车库的使用频率较高，地下室地面的施工质量好坏，直接影响到业主对本工程的整体评价。,地下二层为满足设备管道的安装要求需要做覆土层，覆土层与整体面层的结合处理关系到整个地面的施工质量，有覆土地面的混凝土施工一次成优是本工程的难点，也是质量控制的重点。经过全面考虑施工方便、结合层施工难易程度、工人操作的可操作性及材料的性质，确定覆土材质选用(xunyng)石灰炉渣，炉渣内不应含有有机杂质和未燃尽的煤块，颗粒粒径不应大于40mm，且颗粒粒径在5mm及其以下的颗粒，不得超过总体积的40；熟化石灰颗粒粒径不得大于5mm，虚铺厚度宜控制在1.3：1，为保证施工质量，应分三层铺设，每层压实后的厚度不应大于虚铺厚度的34，可以保证基层夯实度全部复合标准。,根据我单位以往的施工情况统计，平整度偏差可以控制在3mm以内的点数可以达到93.28%，要提升这个频率，通过工艺的改进、引进先进设备、加强过程控制、平整度控制在3mm以内的点数达到99%的目标可以实现。,根据上述分析，通过工艺、技术改进，和我们的努力，地面平整度优良率可达99%，解决问题的80.5%；可见地面裂纹基本消除、控制基层的夯实程度，解决问题的100%，通过计算可知，优良率可以达到88.27%+（1-88.27%）（43.8%80.5%+29.53%=95.87%，故总体优良率达到95%以上是可行的。,综上分析，我们选定“确保有覆土混凝土地面施工质量一次成优”作为本工程QC小组的活动内容。,第3页/共28页,第四页，共28页。,四、现状(xinzhung)调查,有覆土混凝土地面施工通常采用人工清理基层，铺设炉渣，刮平、滚压，养护后面层采用钢轨控制、机械施工振捣，找平机多次施工工艺，为提高施工质量，小组(xioz)专门召开专题研讨会，收集以往施工检查数据1356个，经分析达到优良的数据1210个，优良率89.2%，146个数据达不到优良指标，针对基层平整度、结合层处理、面层的表面平整度、表面裂纹、缝格平直、表面色差、其他等质量偏差项目统计分析，列表如下：,第4页/共28页,第五页，共28页。,确定(qudng)目标,根据分析出的质量问题，设定(sh dn)质量控制目标：,总目标：有覆土混凝土地坪施工一次成优。,分目标：基层夯实程度达到96%，混凝土表面偏差优良率达到99%；目测混凝土地面表面无裂纹，颜色一致。,第5页/共28页,第六页，共28页。,原因(yunyn)分析,针对存在的主要问题，绘制整理了并联(bnglin)图，共整理出9项影响砼地坪质量的末端因素：,第6页/共28页,第七页，共28页。,要因确认(qurn)1.专业培训少,确认方法,确认内容,确认标准,确认人,确认时间,调查分析,技术交底、技术培训记录,工人熟练掌握施工工艺,马晋,李曼,2010,年,7,月,验证情况：,经过现场调查，以往对熟练施工人员的技术培训记录看，施工前进行技术交底，施工过程中每月进行技术培训两次。由于施工操作人员多为农民工，为了验证技术培训是否有效，对现场人员，从施工工艺、施工方法、质量要求、安全防护等,4,个方面进行考核，有近,70%,的人考核成绩低于合格标准,。大部,分工人不能熟练掌握施工工艺，需要强化技术培训。,结论：专业培训次数少是要因,第7页/共28页,第八页，共28页。,要因确认(qurn)2.质量意识不强,确认方法,确认内容,确认标准,确认人,确认时间,调查分析,施工人员对质量标准和质量目标的熟悉程度,熟悉质量标准，有积极的创优意识,马晋,王文明,2010,年,7,月,验证情况：,施工前，依据质量策划，开展了全员培训，贯彻工艺质量标准，和本工程创建“鲁班奖”的质量目标，培训后对全部参加人员进行了考核，成绩达到,90,分以上，施工人员的责任心加强，能够熟练掌握质量标准，和创优标准，质量意识增强。经过测试，采取措施后不能熟练掌握标准人员由,80%,降低到约,8%,。,结论：质量意识不强是非要因,第8页/共28页,第九页，共28页。,要因确认3.材料(cilio)覆盖、浇水不到位,确认方法,确认内容,确认标准,确认人,确认时间,调查分析,覆盖材料、浇水方式及间隔，养护时间,专人看护，保证混凝土表面湿润不失水，不能用水冲,马晋,王文明,2010,年,7,月,验证情况：,经现场调查，结果如下：,有专人负责，但无看护不符合要求；,覆盖材料采用塑料薄膜，符合要求；,用水管浇水养护，水直接冲刷混凝土表面，已造成混凝土表面脱浆，不符合要求。,浇水次数为,2,小时一次，不能,保证,混凝土,面层,均匀湿润，不符合要求。,结论：养护工艺不合理是要因,第9页/共28页,第十页，共28页。,要因确认(qurn)4.骨料级配不合理,确认方法,确认内容,确认标准,确认人,确认时间,现场验证,混凝土配额比，骨料复试报告、现场测试,混凝土骨料级配均匀,李曼,王文明,2010,年,7,月,验证情况：,我小组与公司主控部门通过对相关合格分供方的厂家考察，优选混凝土供应厂家，施工前进行试配。同时经分析认为由于原材料的不同以及气候等影响，原材料的含水率等均会出现差异，在施工中我,QC,小组派专人到混凝土生产厂家共同对原材料的品种进行严格控制，并根据原材料的含水率监督混凝土厂家随时调整配合比，保证混凝土骨料级配均匀,调查表,调查项目,出现频率,累计频率,符合要求,75%,75%,起鼓,18%,93%,开裂,5%,98%,其他,2%,2%,结论：骨料级配不合理是非要因,第10页/共28页,第十一页，共28页。,要因确认5.模板体系(tx)不可调,确认方法,确认内容,确认标准,确认人,确认时间,现场验证,模板的接缝、刚度,接缝平整、有足够刚度,信观尧,王文明,2010,年,7,月,验证情况：,对分仓施工的侧模模板进行现场验证，一般采用小钢模板或木模板，其接缝多，加固困难，周转次数多，容易变形，翘起等。不能保证接缝平整，和足够的刚度。,结论：模板体系选择不合理是要因,第11页/共28页,第十二页，共28页。,要因确认(qurn)6.分仓尺寸过大,确认方法,确认内容,确认标准,确认人,确认时间,现场验证,面层混凝土厚度与分,仓尺寸的适应性,分仓尺寸小于,8000mm,，分割缝尺寸小于,4000mm,金秀雁,赵龙启,2010,年,7,月,验证,情况：,本工程柱网尺寸为,8000,8000mm,，故以柱网轴线为分仓界限，分仓尺寸不大于,8000mm,，符合要求。,分割缝位置布置在柱网轴线的中分线上，以及布置在柱子周围距离柱跟部,300,位置处，分割缝尺寸小于,4000mm,，符合要求，且很美观。,结论：分仓尺寸不合理是非要因。,第12页/共28页,第十三页，共28页。,要因确认(qurn)7.轨道支架偏差大,确认方法,确认内容,确认标准,确认人,确认时间,现场验证,轨道支架的高度偏差，及间距,偏差应小于,1mm,，间距,小于,1500mm,马晋,朱恩宁,2010,年,7,月,验证情况：,支架为定型三角支架，加工精度为,2mm,，设置间距小于,2000mm,。支架高度偏差不符合要求，且在施工过程中，受水平力作用时容易倒伏，不稳定。,结论：轨道支架偏差大是要因,第13页/共28页,第十四页，共28页。,要因确认(qurn)8.整平工具精度粗,确认方法,确认内容,确认标准,确认人,确认时间,现场验证,整平工具的直线精度,直线精度达到,2mm,以内,马晋,王文明,2010,年,7,月,验证情况：,一般混凝土地坪施工，均采用铁滚子收平混凝土面层，并采用平板振捣器振捣。铁滚子加工精度，直线度偏差为,3mm,，实际测量,3mm,，反复使用后偏差更大。需要高精度的施工机具，以保证质量目标。,结论：整平工具精度粗是要因。,第14页/共28页,第十五页，共28页。,要因确认9.整平工具(gngj)精度粗,确认方法,确认内容,确认标准,确认人,确认时间,现场验证,施工机具,能够正常施工使用,李曼,金秀雁,2010,年,7,月,验证情况：,调查表,项目,存在问题,维修情况,磨光机,启动困难、油门线不灵,维修完毕,切割机,引导针不直、切片损坏,维修完毕,机动三轮车,启动困难、反斗启动不灵活,维修完毕,小组,成员对预先采购或租赁施工所需机械中磨光机、切割机、机动三轮车等进行施工前验收和试运行监测，各种设备均为1年内的新设备，对个别存在的问题，予以机械维修和保养，施工机械正常运转。,结论：施工机具老化是非要因,第15页/共28页,第十六页，共28页。,由此，确定了影响大面积混凝土地面(dmin)施工质量的5个要因为：,专业培训次数少,养护工艺不合理,模板体系选择不合理,轨道(gudo)支架偏差大,整平工具进度粗,第16页/共28页,第十七页，共28页。,制定(zhdng)对策,序号,要因,对策,目标,措施,地点,完成,时间,负责人,1,专业培训次数少,加强培训，提高操作者技术水平,提高管理人员、施工人员的施工技术水平培训率、考核达标率,100%,1,、编制专项施工方案并组织相关人员学习,2,召开混凝土地坪施工质量专题会，并进行考核。,现场,2010,年,7,8,月,马晋,王文明,李曼,2,养护不到位,采用专人看护，保浆保水养护,保证混凝土表面湿润。不失水,1,、对施工完成部位整体进行封闭,2,覆盖塑料薄膜，喷雾化水湿润养护，专人看护,现场,2010,年,8,11,月,韩志超,李智,王文明,3,模板体系选择不合理,采用型钢作侧模,保证分仓侧面平整，直线度小于,3mm,1,、模板材料的选择原则,2,、确定模板材料的选用,3,、制定地模板施工的技术措施,现场,2010,年,8,月,11,月,马晋,韩志超,李智,4,轨道支架偏差大,采用固定可调高度钢轨支架,支架高差精度控制在,0.5mm,以内，解决支架抗倒伏问题,1,、设计固定可调高度支架,2,、采用水准仪调节支架高度，超平钢轨,现场,2010,年,8,月,11,月,韩志超,王文明,李智,5,整平工具偏差大,选择合适的施工机械，确保机械的正常使用,施工机械能够保证地面平整度控制在,3mm,之内,1,、对现有施工工具进行测试筛选,2,、选用精度高，具有振捣功能的平整机,现场,2010,年,8,月,11,月,韩志超,杜民,马晋,制表人：马晋,2010,年,8,月,第17页/共28页,第十八页，共28页。,实施过程实施一：加强(jiqing)培训，提操作者的技术水平,编制专项施工方案并组织相关人员学习,我小组在公司总工、相关专业技术人员的指导下，编制了混凝土地坪施工方案，组织相关人员学习。对现场管理人员，操作人员及关键特殊工序的工作人员进行了详细的技术交底，并每周进行一次培训，培训内容为安全施工。混凝土地坪工艺(gngy)等，保证操作人员理解无误、操作无误。,召开混凝土地坪施工专题会,由组长在施工前组织相关人员对混凝土施工质量开展讨论会，进一步提高认识。,效果检查：,经过对施工人员进行了46人次的培训，并在会前和会后进行考核，对存在问题进行了专业研讨。在会后第二次考核中，合格率达标100%，是管理人员和施工人员掌握了混凝土地坪施工的专业知识和具体的施工方法。,第18页/共28页,第十九页，共28页。,实施过程实施二：采用(ciyng)专人看护，保浆保水养护,对施工完成部位整体进行封闭,将施工区分段成若干区域，混凝土地坪成品养护的时间为一个月，与建设单位。监理单位。总包单位及各分包单位联系协调，与其他专业工种错开施工，对施工完成区进行封闭保护。,覆盖塑料薄膜，喷雾化水湿润养护，专人看护,混凝土地坪打磨(d m)施工后，覆盖塑料薄膜，采用专用雾化喷水器湿润养护，浇水时间间隔控制在30分钟，不要把混凝土表面冲起皮、起砂、并安排专人24小时看护,效果检查：,经塑料薄膜覆盖、浇水养护一周后，去除覆盖的塑料薄膜。混凝土地坪的表面光洁无可见裂纹，且色泽均匀一致。,第19页/共28页,第二十页，共28页。,实施(shsh)过程实施(shsh)三：采用型钢作侧模,模板选用的原则,选用模板首先保证砼成型拆模后的外观质量美观、平整，并保证拆除模板时安全(nqun)方便，同时模板不易产生变形，可反复使用。,确定模板的材料的选用,根据模板选用的原则，确定混凝土地坪侧模采用角钢和方钢制作模板。与木模板相比，此模板不宜变形，可重复使用，支设及拆除方便。,制定模板施工技术措施,将角钢与方钢长边通长焊接在一起，使模板高度为70mm，与施工的混凝土垫层的厚度一致。模板采用螺栓与基层混凝土固定，并采用螺栓进行模板标高、位置的调整。,对模板的上口高度进行复核调整，此高度即为混凝土地坪的上皮标高，以此保证对混凝土地坪边缘高度及平整的控制,效果检查：,经实测。模板支设精度高，直线度小于2mm。拆模检查，混凝土地坪边缘高度一致，表面平整度顺直，满足要求，合格率100%，达到预期目标！,第20页/共28页,第二十一页，共28页。,实施过程实施五：选择合理的施工机械，确保(qubo)机械的正常使用,对现有施工工具进行测试筛选,预先采购或租赁施工所需机械中磨光机、切割机、机动三轮车等可投入(tur)工程使用。对机械做好检查、维修和保养，确保施工机械能够正常使用。,选用精度高、具有振捣功能的整平机。,引进新型平面振捣器。此振捣器施工精度高，一次作业宽度刚好与施工分段宽度相同，而且其采用燃油动力，不存在因供电不及时影响施工的情况发生。,效果检查：,在混凝土打磨压光施工后，对地面平整度进行检查。经实测110个点，最大偏差为3mm，100%达到优良标准。,第21页/共28页,第二十二页，共28页。,地下室地面(dmin)平整度抽查数据,部位,允许误差,检查点,规范,目标,1,2,3,4,5,6,7,8,9,A,座,9-10/E-G,5mm,3mm,2.3,1.8,1,1.5,2,1.5,2,0.5,1,12-14/A-B,2,1.5,2,0,2,2.5,3,3.5,2.5,12-15/B-C,1.5,2.5,2.5,1.5,0,0.5,2,1,1.5,3-4/H-G,2.8,2.5,1.5,2,1,2.5,2.5,2,2.5,B,座,3-5/A-B,5mm,3mm,2.3,1.5,0.5,2.4,2,1.5,0.5,2,2,5-9/C-D,2,0,2.5,2.5,1.5,2,0.5,2.5,3,11-13/C-D,1.5,1,2.5,2,2.5,1,0,2.5,3,14-17/B-C,1,2.5,2.3,2,2,2.5,2,2,1,制表人：王文明,制表时间：,2010,年,11,月,第22页/共28页,第二十三页，共28页。,效果(xiogu)检查,目标完成情况,在混凝土打磨压光施工后，对施工质量进行检查，特别注意混凝土地面平整度的检查。,车库共检查110个点，误差全部控制在3mm，按验收规范要求合格率为100%，目标平整度合格率为100%，达到预先设定的高平整目标。,经现场检查，各房间混凝土地面无明显裂纹、无不均匀沉降现象(xinxing)，分隔缝切割整齐。,经实际检测数据分析，平整度超差问题解决99%，裂纹问题全部解决，经计算总目标优良率达到95.87%，实现了“确保大面积混凝土耐磨地坪施工质量一次成优”的目标。,通过PDCA循环，大面积混凝土地面工程质量情况优良，达到预计的质量效果。,第23页/共28页,第二十四页，共28页。,社会效果,我QC小组在质量控制中勇于创新，严格要求，工程质量多次受到建设、监理单位的赞扬。,由于我公司采取的地面处理技术在受到监理单位的认可，推荐我单位为沈阳兴齐眼药新建生产基地做总承包施工，为我单位开拓市场增加了机遇。,经济效果,由于QC小组的精心策划和严密组织，避免(bmin)了很多中间环节可能造成的影响，使大面积地坪施工一次成优，避免(bmin)了因后期平整度超标、裂缝而发生的维修费用，节约了质量成本。,第24页/共28页,第二十五页，共28页。,小组成员自我(zw)评价表,序号,项目,活动前,活动后,备注,1,质量意识,8,9,满分,10,分,2,解决问题的信心,8,10,3,团队精神,8,9,4,个人能力,7,9,5,QC,知识,6,9,制表人：李曼,时间：,2010,年,12,月,第25页/共28页,第二十六页，共28页。,巩固(gngg)措施,为了推广我小组本次QC活动效果，用成熟的理论指导实践，我小组编制了有覆土混凝土地面施工作业指导书，并总结形成了有覆土混凝土地面施工工法，进公司(n s)技术部审核，总工审批纳入公司(n s)企业工法，作为今后的类似工程的施工依据。“固定可调高度钢轨支架”已经申报专利。,第26页/共28页,第二十七页，共28页。,总结与今后(jnhu)打算,通过这次QC小组的活动，我们高质量的完成了大面积高平整度混凝土地面(dmin)的施工任务，得到了建设单位和监理单位的一致好评。小组能力和团队建设有了大幅提高。,同时，这次的QC活动所取得成绩为今后相同类型的施工提供了借鉴与参考，为下一步工程质量的提高和解决项目管理和施工中的重点难点问题创造了先决条件。,第27页/共28页,第二十八页，共28页。,
