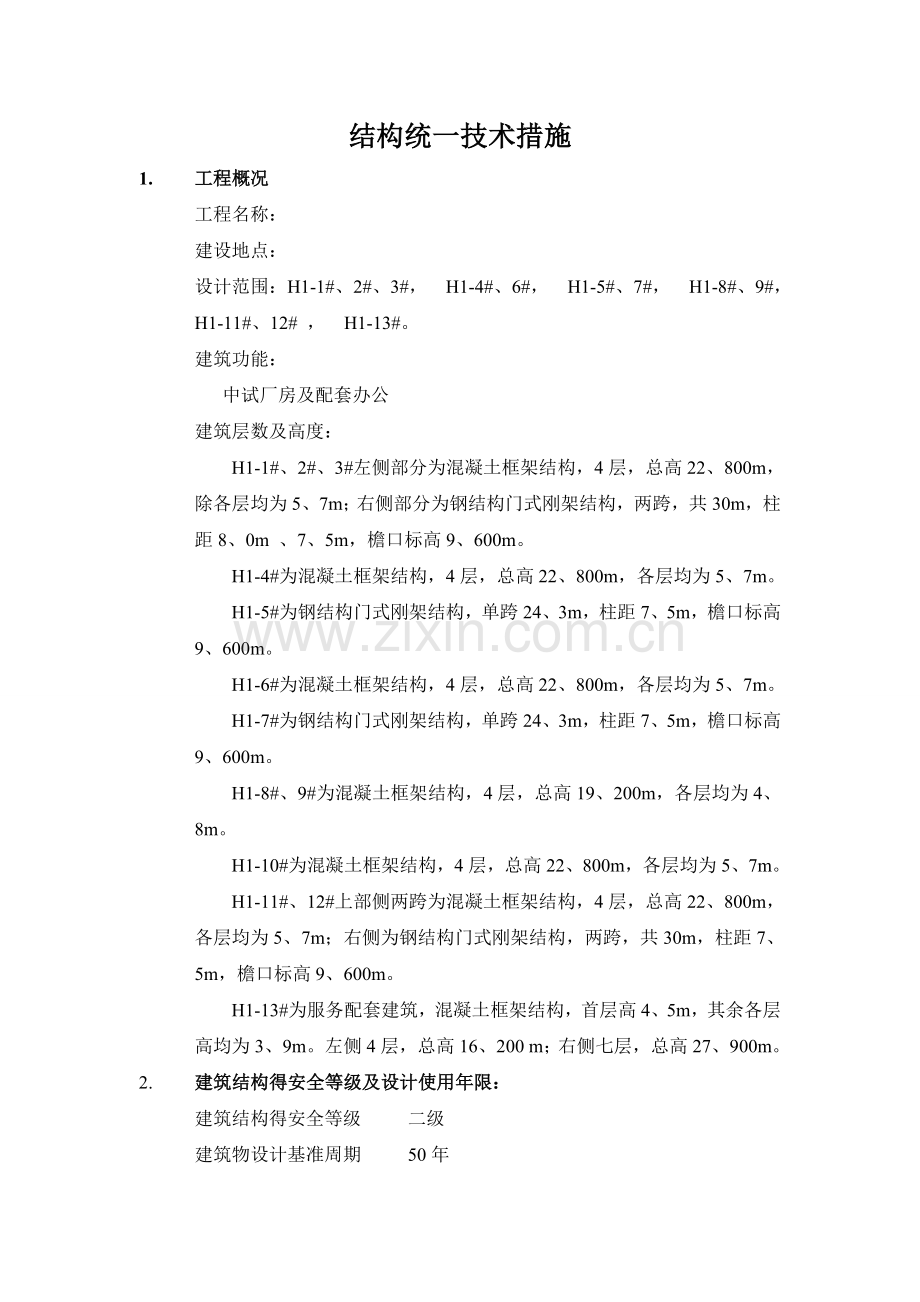

结构统一技术措施
1. 工程概况
工程名称：
建设地点：
设计范围：H1-1#、2#、3#， H1-4#、6#， H1-5#、7#， H1-8#、9#，H1-11#、12# ， H1-13#。
建筑功能：
中试厂房及配套办公
建筑层数及高度：
H1-1#、2#、3#左侧部分为混凝土框架结构，4层，总高22、800m，除各层均为5、7m；右侧部分为钢结构门式刚架结构，两跨，共30m，柱距8、0m 、7、5m，檐口标高9、600m。
H1-4#为混凝土框架结构，4层，总高22、800m，各层均为5、7m。
H1-5#为钢结构门式刚架结构，单跨24、3m，柱距7、5m，檐口标高9、600m。
H1-6#为混凝土框架结构，4层，总高22、800m，各层均为5、7m。
H1-7#为钢结构门式刚架结构，单跨24、3m，柱距7、5m，檐口标高9、600m。
H1-8#、9#为混凝土框架结构，4层，总高19、200m，各层均为4、8m。
H1-10#为混凝土框架结构，4层，总高22、800m，各层均为5、7m。
H1-11#、12#上部侧两跨为混凝土框架结构，4层，总高22、800m，各层均为5、7m；右侧为钢结构门式刚架结构，两跨，共30m，柱距7、5m，檐口标高9、600m。
H1-13#为服务配套建筑，混凝土框架结构，首层高4、5m，其余各层高均为3、9m。左侧4层，总高16、200 m；右侧七层，总高27、900m。

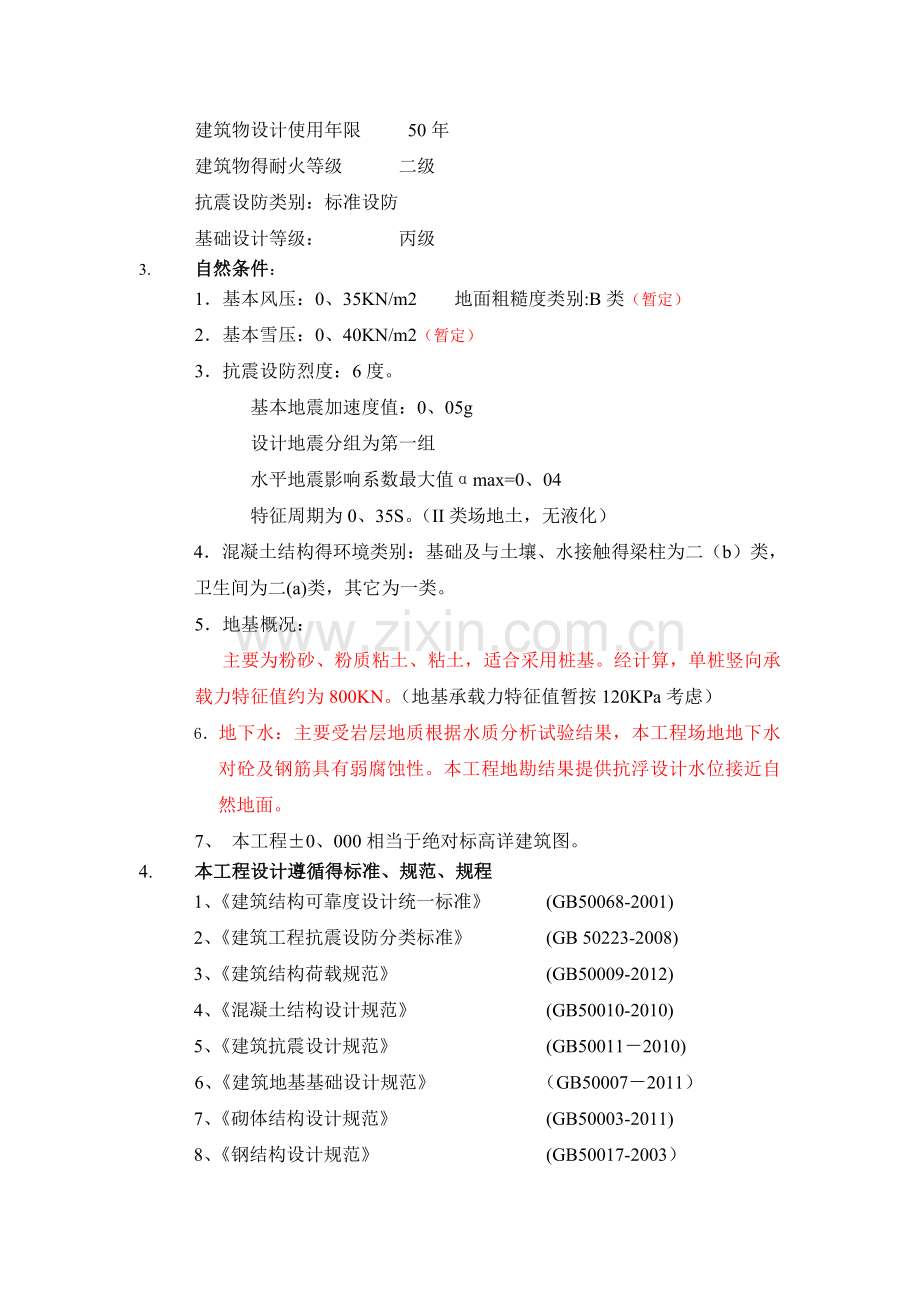

2. 建筑结构得安全等级及设计使用年限：
建筑结构得安全等级 二级
建筑物设计基准周期 50年
建筑物设计使用年限 50年
建筑物得耐火等级 二级
抗震设防类别：标准设防
基础设计等级： 丙级
3. 自然条件：
1．基本风压：0、35KN/m2 地面粗糙度类别:B类（暂定）
2．基本雪压：0、40KN/m2（暂定）
3．抗震设防烈度：6度。
基本地震加速度值：0、05g
设计地震分组为第一组
水平地震影响系数最大值αmax=0、04
特征周期为0、35S。（II类场地土，无液化）
4．混凝土结构得环境类别：基础及与土壤、水接触得梁柱为二（b）类，卫生间为二(a)类，其它为一类。
5．地基概况：
主要为粉砂、粉质粘土、粘土，适合采用桩基。经计算，单桩竖向承载力特征值约为800KN。（地基承载力特征值暂按120KPa考虑）
6．地下水：主要受岩层地质根据水质分析试验结果，本工程场地地下水对砼及钢筋具有弱腐蚀性。本工程地勘结果提供抗浮设计水位接近自然地面。
7、 本工程±0、000相当于绝对标高详建筑图。
4. 本工程设计遵循得标准、规范、规程
1、《建筑结构可靠度设计统一标准》 (GB50068-2001)
2、《建筑工程抗震设防分类标准》 (GB 50223-2008)
3、《建筑结构荷载规范》 (GB50009-2012)
4、《混凝土结构设计规范》 (GB50010-2010)
5、《建筑抗震设计规范》 (GB50011－2010)
6、《建筑地基基础设计规范》 （GB50007－2011）
7、《砌体结构设计规范》 (GB50003-2011)
8、《钢结构设计规范》 (GB50017-2003）
9、《建筑桩基技术规范》 （JGJ94-2008）
10、《门式刚架轻型房屋钢结构技术规程》 （CECS102:2002）
11《冷弯薄壁型钢结构技术规范》 （GB50018-2002）
以及其它相应得国家与黑龙江省及地方现行得有关规范规程及标准。
5. 设计荷载：
1）活荷载：
办公、会议室 2、0 KN / m2
阅览室 2、0 KN / m2
健身房、多功能厅 4、0 KN / m2
走廊、门厅 3、5 KN / m2
楼梯 3、5 KN / m2
阳台 2、5 KN / m2
卫生间 2、5 KN / m2
电梯机房 7、0 KN / m2
上人屋面 2、0KN / m2
不上人屋面 0、5KN / m2
其它 2、0 KN / m2
厂房（生物医药、电子信息） 8、0 KN / m2
厂房（新能源） 10、0 KN / m2
厂房（综合） 6、0 KN / m2
活荷载折减系数：按荷载规范《规范》表4、1、2。
2）恒荷载：（梁板由程序自动计算）
建筑面层（50mm） 1、0KN/m2
设备吊挂荷载 1、0 KN/ m2
卫生间 8、0KN/ m2
楼梯间（板厚按0输入） 8、0KN/ m2
屋面做法： 6 KN/ m2
隔墙：外墙及内墙（200厚加气砼块容重不超过12 KN/m3）
屋面，楼面上设备重量按实际条件考虑
（空调基础，水箱等）
6. 结构选型：
1） 采用现浇钢筋混凝土框架结构、门式刚架。
2） 抗震等级：框架部分四级 （高层建筑部分三级）
3） 楼屋盖采用现浇钢筋混凝土楼板。
7. 基础设计：
1） 本工程地基基础设计等级为：丙级
满足承载力设计得要求。C30 混凝土。
2） 基础形式:
独立基础（混凝土部分均设拉梁暂定）。
8. 主要构件尺寸：
1） 柱截面： 500x500mm ，550x550mm，600x600mm，700x700mm
2） 梁截面高度：主梁700、800mm，次梁700、600、500、400mm。
3）板厚(mm)：
楼板,屋面板: 120（次梁分隔）
9. 计算方法：
主体采用结构计算程序STAWE。标准设防（丙类）建筑；按固定端在首层地面进行计算；对于特殊复杂构件用手算进行抗弯，抗剪，局部承压复核。
桩基采用手算，承台采用理正结构工具箱6、0版计算。
楼板按实际情况分单向板、双向板进行计算，并参考电算结果按塑性楼板配筋，边梁端支座按简支边，中间梁支座按固定边，并考虑相邻跨板得负弯矩平衡。
基础计算荷载应包括整体计算结果与覆土及承托首层内外隔墙得重量。
10. 材料：
1、 混凝土：基础垫层 C15
基础承台 C30
地上柱 C40
梁、板 C30
楼梯 C30
圈梁、构造柱、现浇过梁 C25
后浇带：采用高一等级得微膨胀混凝土
2. 钢材： 钢筋 < ф12 HPB300（Ⅰ级钢）
≥ ф12 HRB400（Ⅲ级钢）
刚架 Q345B
檩条、墙梁、系杆及支撑 Q235B
锚栓 Q235
3. 焊条： E43、E50
4. 高强螺栓： 10、9S（M22）
5. 普通螺栓： 4、6S
11. 计算信息及参数：
结构材料信息 钢筋混凝土结构
混凝土容重 GC=26、0
钢材容重 GS= 78、0
水平力得夹角 ARF=0、00
当斜交结构得交角大于15度时， 应分别计算各构件方向水平地震力
地下室层数 MBASE=0或1
竖向荷载计算信息： 按模拟施工1—计算轴压比
按模拟施工3—计算梁柱配筋
风荷载计算信息 计算X、Y两个方向
地震力计算信息 多层：不计算；高层：计算X、Y两个方向
特殊荷载计算信息 不计算
结构类别 框架
裙房层数 MANNEX=0
转换层所在层号： MCHANGE=层号含计算模型得地下室层数
就是否对全楼强制采用刚性楼板假定 就是—计算周期、位移
否—计算梁柱配筋
风荷载信息
修正后得基本风压 WO=0、35
地面粗糙程度 B类
结构基本周期（秒） T1=程序计算得出
体形变化分段数 MPART=1
各段体形系数 Usi= 1、3
地震信息
结构规则性信息:不规则(因程序未考虑规则结构得边榀放大)
振型组合方法（CQC耦连；SRSS非耦连） CQC耦连
计算振型数： 根据有效质量系数 大于90%，为振型数足够
取为12或9即可
地震烈度 NAF=6、0
场地类别 KD=2
设计地震分组 第一组
特征周期 TG=0、35
框架得抗震等级 NF=3
活荷质量折减系数 RMC=0、5
周期折减系数 TC=0、7
就是否考虑偶然偏心 就是—考虑
就是否考虑双向地震扭转效应：就是---质量刚度分布明显不对称时
否---其它
活荷载信息 略
调整信息
中梁刚度增大系数 BK= 2、0
梁端弯矩调幅系数 BT=0、85
连梁刚度折减系数 BLZ=0、55
梁扭矩折减系数 TB=0、40
全楼地震力放大系数 RSF=1、0
当输出结果剪压比不满足时，需放大
0、2QO调整起始层号 KQ1=
0、2QO调整终止层号 KQ2=
顶塔楼内力放大起算层号 NTL=0
顶塔楼内力放大系数 RTL=1、0
九度结构及一级框架梁柱超配筋系数 CPCOEF91=1、15
就是否按抗震规范5、2、5调整楼层地震 IAUTO525= 1
就是否调整与框支柱相连得梁内力 IREGU KZZB= 0
强制指定得薄弱层个数 NWEAK= 0
配筋信息
梁主筋强度 IB=360
墙主筋强度 IW=360
梁箍筋强度 JB=360
柱箍筋强度 JC= 360
墙分布筋强度 JWH=360
梁箍筋最大间距 SB=100
柱箍筋最大间距 SC=100
墙水平分布筋最大间距 SWH=200
墙竖向分布筋最小配筋率（%） RWV=0、25
设计信息
结构重要性系数 RWO=1、0
柱计算长度计算原则 有侧移
梁柱重叠部分简化 不作为刚域
就是否考虑P-δ效应 否
柱配筋计算原则 按单偏压计算，角柱按双偏压验算
梁保护层厚度（mm） BCB=35
柱保护层厚度（mm） ACA=35
就是否按混凝土规范（7、3、11-3）计算柱计算长度系数 否
荷载组合信息 略
地下室信息 无
特殊构件补充定义：注意角柱，次梁与主梁连接尽端铰接
其她：
控制轴压比：0、9
扭转为主得第一自振周期<0、9倍平动为主得第一自振周期
位移<1/550
位移比应<1、5，宜<1、2
12. 构造措施：（除计算需要以外，一般均按下列规定进行设计）
1、、梁：
(1)、框架梁上、下部纵向钢筋得最大配筋率不宜大于2、5%，计入受压钢筋得梁端混凝土受压区高度与有效高度比不应大于0、35。
(2)、梁上部纵筋净距≮30mm与1、5d，梁下部纵筋净距≮25mm与1、0d。
连续梁支座两侧得上部纵筋直径尽可能统一。
(3)、箍筋最小直径：取8；梁宽≤250mm，二肢箍，梁宽≥300mm，四肢箍。（特殊情况按计算结果配筋）。梁端纵向受拉钢筋配筋率>2、0%时，箍筋直径最小用10。
(4)、框架梁跨中按1/4支座钢筋面积配置，且拉通2根角筋。
(5)、次梁跨度≤4m时，上部纵筋拉通，次梁跨度>4m时，跨中上部设架立筋2ф12。
(6)、梁得腹板高度（梁高-板厚）≥450mm时，在梁得两侧沿高度设置纵向构造钢筋，一般梁2ф12@200。
2、柱：
(1、)梁上立柱得构造作法：柱主筋插在梁两侧主筋得内侧并于梁内加固定箍两道；梁于支柱处每侧附加箍筋或吊筋。
(2)、角柱、框支柱全部纵向钢筋得最小配筋率≮0、7%，其她柱≮0、6%。
每一侧纵向钢筋得最小配筋率≮0、2%，全部纵向钢筋得配筋率≯5、0%。
(3)、柱轴压比限值0、9
(10)、柱箍筋加密：短柱全高加密
其她柱详抗震规范6、3、10
3、板厚：
200、120mm；悬挑板厚≥1/10板跨。
13. 制图统一要求：
1) 比例：平面图（包括基础平面楼层平面） 1:100
单元平面模板与配筋图、楼梯详图： 1:50
其它详图（包括悬挑板、女儿墙等）： 1:20
2)、基础平面图：采用平面表示法，表示平面定位、轴线、基础编号、基础底板标高、厚度、配筋，电梯基坑、集水坑、后浇带等。注意与设备专业配合。
3)、楼层结构模板图：表示梁、柱得定位尺寸，板厚，楼面标高，楼板预留孔洞。
4)、墙、柱平面图：采用平面表示法。
5)、梁板配筋图：采用平面表示法
6)、线形、字体：
A线形： 轴线： 0、18 CENTER 点划线
尺寸线： 0、18 CONTINUS 细实线
轮廓线(柱、梁、板边线)：0、25 CONTINUS 实线
板下梁柱线： 0、25 DASH(ED) HIDE 虚线
图名下线： 1、0 CONTINUS 粗实线
数字文字说明线： 0、3 CONTINUS 实线
钢筋线： 0、5 CONTINUS 粗实线
B字体：
字高 字体
尺寸: 300 TSSD
轴号: 500 TSSD
梁柱编号、剖面号： 500 TSSD
文字说明： 500 TSSD
图名字高： 700 TSSD
所有字体高宽比 0、7
7)、图框、名称、图幅详建施。
1. 结构专业设计人员：
项目负责人：
专业负责人：
审定：王立平
审核：
校对：
设计制图：
2. 应注意得问题
因项目建筑方案立面多变，细节要求高，需要设计人注意以下事项：
1）、注意图纸得自审过程，在个人出手之前做好自校。
2）、加强与其它各专业对图环节，尤其就是建筑专业，做好沟通，为避免与建筑专业对不上，在建筑专业没有出最后施工图前不先于建筑专业出图。
3）、结构专业内部图纸要统一，校对人员重点关注这部分内容。
4）、在出变更后应保留原版图，变更出后应及时在施工图得大平面上改过来，做为第二版变更图，并注明修改日期。
