1 Smart Link配置
1.1 Smart Link简介
如图1-1所示，双上行组网是目前常用组网之一。一般情况下，通过开启STP（Spanning Tree Protocol，生成树协议）来实现网络中的链路冗余备份，但STP不适用于对收敛时间有很高要求的用户（关于STP的详细介绍，请参见“接入分册”中的“MSTP配置”）。
Smart Link功能可以满足用户对链路快速收敛的需求，可以实现主备链路的冗余备份及其快速迁移。在双上行组网环境下，当主用链路出现故障时，设备自动将流量切换到备用链路，这样就起到了冗余阻塞和链路备份的作用。
Smart Link的主要特点是：专用于双上行组网；收敛速度快（达到亚秒级）；配置简单，便于用户操作。
1.1.1 Smart Link概念介绍

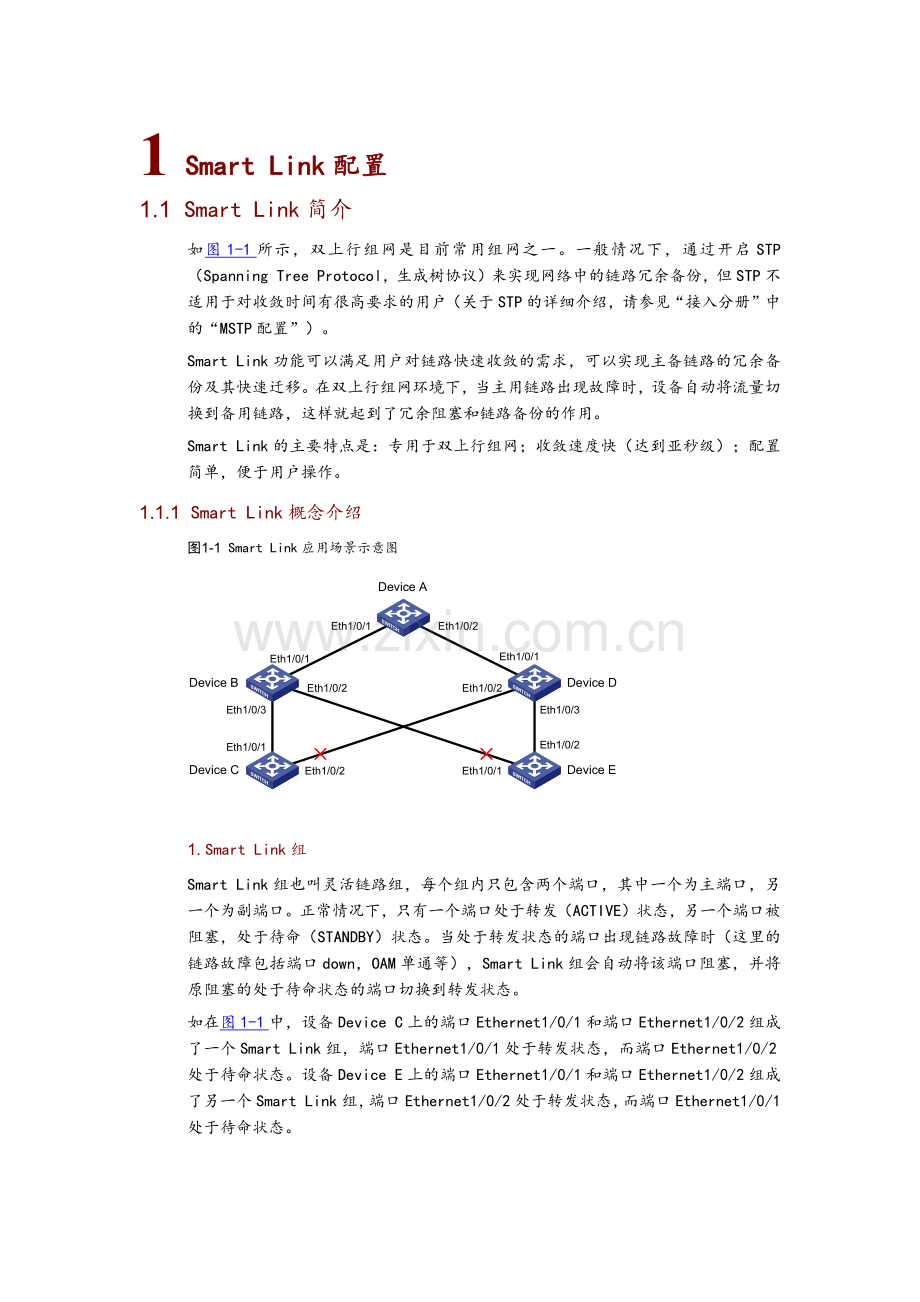

图1-1 Smart Link应用场景示意图

1. Smart Link组
Smart Link组也叫灵活链路组，每个组内只包含两个端口，其中一个为主端口，另一个为副端口。正常情况下，只有一个端口处于转发（ACTIVE）状态，另一个端口被阻塞，处于待命（STANDBY）状态。当处于转发状态的端口出现链路故障时（这里的链路故障包括端口down，OAM单通等），Smart Link组会自动将该端口阻塞，并将原阻塞的处于待命状态的端口切换到转发状态。
如在图1-1中，设备Device C上的端口Ethernet1/0/1和端口Ethernet1/0/2组成了一个Smart Link组，端口Ethernet1/0/1处于转发状态，而端口Ethernet1/0/2处于待命状态。设备Device E上的端口Ethernet1/0/1和端口Ethernet1/0/2组成了另一个Smart Link组，端口Ethernet1/0/2处于转发状态，而端口Ethernet1/0/1处于待命状态。
2. 主端口
主端口又叫Master端口，是Smart Link组的一种端口角色。当Smart Link组中的两个端口都处于up状态时，主端口将优先进入转发状态。主端口并不一直处于转发状态，当主端口链路故障，则处于待命状态的副端口将切换为转发状态，在没有配置角色抢占的情况下，即使主端口链路恢复正常，也只能处于待命状态，直到下一次链路切换。
如图1-1中，可以配置Device C上的端口Ethernet1/0/1和Device E上的端口Ethernet1/0/2为主端口。
3. 副端口
副端口又叫Slave端口，是Smart Link组的一种端口角色。当Smart Link组中的两个端口都处于up状态时，副端口保持待命状态。但是副端口并不一直处于待命状态，当主端口发生链路故障后，副端口将切换到转发状态。
如图1-1中，可以配置Device C上的端口Ethernet1/0/2和Device E上的端口Ethernet1/0/1为副端口。
4. Flush报文
当Smart Link组发生链路切换时，原有的转发表项将不适用于新的拓扑网络，需要网络中的所有设备进行MAC地址转发表项和ARP/ND表项的更新。这时，Smart Link组通过发送Flush报文通知其它设备进行MAC地址转发表项和ARP/ND表项的刷新操作。Flush报文是普通的组播数据报文，会被阻塞的接收端口丢弃。
5. 发送控制VLAN
发送控制VLAN是用于发送Flush报文的VLAN。当发生链路切换时，设备（如图1-1中Device C和Device E）会在发送控制VLAN内广播发送Flush报文。
6. 接收控制VLAN
接收控制VLAN是用于接收并处理Flush报文的VLAN。当发生链路切换时，设备（如图1-1中Device A、Device B和Device D）接收并处理属于接收控制VLAN的Flush报文，进行MAC地址转发表项和ARP/ND表项的刷新操作。
7. 保护VLAN
保护VLAN是Smart Link组控制其转发状态的用户数据VLAN。同一端口上不同的Smart Link组保护不同的VLAN。端口在保护VLAN上的转发状态由端口在其所属Smart Link组内的状态决定。
1.1.2 Smart Link运行机制
1. 链路备份机制
如图1-1的组网，设备Device C中端口Ethernet1/0/1上的链路是主用链路，端口Ethernet1/0/2上的链路是备用链路。正常情况下，端口Ethernet1/0/1处于转发状态，端口Ethernet1/0/2处于待命状态。当端口Ethernet1/0/1的链路出现故障时，端口Ethernet1/0/1将自动阻塞并切换到待命状态，端口Ethernet1/0/2将切换到转发状态。
当端口切换到转发状态时，系统会输出日志信息通知用户。
当Smart Link发生链路切换时，网络中各设备上的MAC地址转发表项和ARP/ND表项可能已经不是最新状态，为了保证报文的正确发送，需要提供一种MAC地址转发表项和ARP/ND表项的更新机制。目前更新机制有以下两种：
自动通过流量刷新MAC地址转发表项和ARP/ND表项。此方式适用于与不支持Smart Link功能的设备（包括其他厂商设备）对接的情况，需要有上行流量触发。
由Smart Link设备从新的链路上发送Flush报文。此方式需要上行的设备都能够识别Smart Link的Flush报文并进行更新MAC地址转发表项和ARP/ND表项的处理。
当原主用链路故障恢复时，该端口将维持在阻塞状态，不进行链路状态切换，从而保持流量稳定。只有等下一次链路切换时，该端口才会重新切换为转发状态。
2. 角色抢占机制
如图1-1的组网，设备Device C中端口Ethernet1/0/1上的链路是主用链路，端口Ethernet1/0/2上的链路是备用链路。端口Ethernet1/0/1的链路出现故障时，端口Ethernet1/0/1将自动阻塞并切换到待命状态，端口Ethernet1/0/2处于转发状态。当端口Ethernet1/0/1的链路恢复后，如果该Smart Link组配置允许角色抢占，则端口Ethernet1/0/2将自动阻塞并切换到待命状态，而端口Ethernet1/0/1主用链路将切换到转发状态。
3. 负载分担机制
在同一个环网中，可能同时存在多个VLAN的数据流量，Smart Link可以实现流量的负载分担，即不同VLAN的流量沿不同Smart Link组所确定的路径进行转发。
通过把一个端口配置为多个Smart Link组的成员（每个Smart Link组的保护VLAN不同），且该端口在不同组中的转发状态不同，这样就能实现不同VLAN的数据流量的转发路径不同，从而达到负载分担的目的。
每个Smart Link组的保护VLAN是通过引用MSTP实例来实现的。
1.2 配置Smart Link设备
Smart Link设备是指支持Smart Link功能，并且配置了Smart Link组和从指定控制VLAN发送Flush报文功能的设备。如图1-1中的Device C和Device E。
1.2.1 配置准备
如果打算配置某端口为Smart Link组成员端口（即主端口和副端口），则需先手工关闭该端口，待Smart Link组配置完成后，再开启该端口，以避免形成环路，导致广播风暴。
如果打算配置某端口为Smart Link组成员端口，则需关闭该端口的STP功能和RRPP功能，并确保该端口不是聚合成员端口和业务环回组成员端口。
1.2.2 配置Smart Link设备
表1-1 配置Smart Link设备
操作
命令
说明
进入系统视图
system-view
-
创建Smart Link组，并进入Smart Link组视图
smart-link group group-id
必选
配置Smart Link组的保护VLAN
protected-vlan reference-instance instance-id-list
必选
缺省情况下，Smart Link组不保护任何VLAN
配置Smart Link主端口
在Smart Link组视图下配置主端口
port interface-type interface-number master
二者必选其一
各种视图下的配置效果相同
在以太网端口或二层聚合端口视图下配置主端口
port smart-link group group-id master
配置Smart Link副端口
在Smart Link组视图下配置副端口
port interface-type interface-number slave
二者必选其一
各种视图下的配置效果相同
在以太网端口或二层聚合端口视图下配置副端口
port smart-link group group-id slave
配置抢占模式
preemption mode role
可选
缺省情况下，没有配置抢占模式
开启发送Flush报文的功能
flush enable [ control-vlan vlan-id ]
可选
缺省情况下，开启发送Flush报文的功能，控制VLAN为VLAN 1

protected-vlan命令通过引用MSTP实例的间接方式来配置Smart Link组所保护的VLAN列表。引用的MSTP实例所映射的VLAN可以通过MSTP的域配置显示命令display stp region-configuration来查看。关于MSTP实例和VLAN映射关系的配置内容介绍，请参见“接入分册”中的“MSTP配置”。
不同的Smart Link组需要配置不同的控制VLAN。
用户需要配置保证控制VLAN存在，并且Smart Link组成员端口允许控制VLAN的报文通过。
不要删除已经配置成控制VLAN的VLAN，否则会影响Flush报文的发送。
当执行端口拷贝命令时，端口上配置的Smart Link组成员信息不会复制到其它端口上。

1.2.3 Smart Link设备配置举例
1. 组网需求
配置一个Smart Link组1；
配置保护VLAN为引用实例0～8；
配置Ethernet1/0/1为Smart Link组的主端口，Ethernet1/0/2为副端口；
配置在VLAN 20内发送Flush报文。
2. 配置步骤
<Sysname> system-view
[Sysname] vlan 20
[Sysname-vlan20] quit
[Sysname] interface ethernet 1/0/1
[Sysname-Ethernet1/0/1] stp disable
[Sysname-Ethernet1/0/1] port link-type trunk
[Sysname-Ethernet1/0/1] port trunk permit vlan 20
[Sysname-Ethernet1/0/1] quit
[Sysname] interface ethernet 1/0/2
[Sysname-Ethernet1/0/2] stp disable
[Sysname-Ethernet1/0/2] port link-type trunk
[Sysname-Ethernet1/0/2] port trunk permit vlan 20
[Sysname-Ethernet1/0/2] quit
[Sysname] smart-link group 1
[Sysname-smlk-group1] protected-vlan reference-instance 0 to 8
[Sysname-smlk-group1] port ethernet1/0/1 master
[Sysname-smlk-group1] port ethernet1/0/2 slave
[Sysname-smlk-group1] flush enable control-vlan 20
1.3 配置相关设备
本文所指相关设备是指那些支持Smart Link功能，在实际网络应用中为了配合Smart Link设备，需在本地配置从指定控制VLAN接收处理Flush报文功能的设备。如图1-1中的Device A、Device B和Device D都是相关设备。
但是并不是相关设备的所有端口都要开启从指定控制VLAN接收处理Flush报文功能的，只有那些在从Smart Link设备到其目的设备主备链路上的端口才需作此配置。图1-1中，在Device A、Device B和Device D上标出的端口都处于Smart Link设备Device C和Device E到目的设备Device A的主备链路上，所以都需要开启从指定控制VLAN接收处理Flush报文的功能。
1.3.1 配置相关设备
表1-2 配置相关设备
操作
命令
说明
进入系统视图
system-view
-
进入以太网端口或二层聚合端口视图
interface interface-type interface-number
-
开启接收Flush报文的功能
smart-link flush enable [ control-vlan vlan-id-list ]
必选
缺省情况下，接收Flush报文的功能处于关闭状态

应在相关设备的所有控制VLAN上都开启接收Flush报文的功能。
如果不配置处理Flush报文的控制VLAN，设备将对接收到的Flush报文不做处理直接转发。
在相关设备上配置的接收处理Flush报文的控制VLAN和在Smart Link设备上配置的发送控制VLAN要相同，如果二者不相同，相关设备将对接收到的Flush报文不做处理直接转发。
不要删除已经配置成控制VLAN的VLAN，否则会影响Flush报文的处理。
用户需要配置保证控制VLAN存在，并且开启接收Flush报文功能的端口允许控制VLAN的报文通过。

1.3.2 相关设备配置举例
1. 组网需求
配置端口Ethernet1/0/1接收控制VLAN为VLAN 20的Flush报文。
2. 配置步骤
<Sysname> system-view
[Sysname] vlan 20
[Sysname-vlan20] quit
[Sysname] interface ethernet1/0/1
[Sysname-Ethernet1/0/1] port link-type trunk
[Sysname-Ethernet1/0/1] port trunk permit vlan 20
[Sysname-Ethernet1/0/1] smart-link flush enable control-vlan 20
1.4 Smart Link显示和维护
在完成上述配置后，在任意视图下执行display命令可以显示配置后Smart Link的运行情况以及Flush报文的统计信息，通过查看显示信息验证配置的效果。
在用户视图下执行reset命令可以清除发送和接收的Flush报文统计信息。
表1-3 Smart Link显示和维护
操作
命令
查看Smart Link组的信息
display smart-link group { group-id | all }
查看设备接收到的Flush报文的信息
display smart-link flush
清除Flush报文统计信息
reset smart-link statistics

1.5 Smart Link典型配置举例
1.5.1 单Smart Link组配置举例
1. 组网需求
设备Device C、设备Device E双上行到设备Device A；
双上行链路进行灵活备份；
在VLAN 1内发送和接收Flush报文。
2. 组网图
图1-5 单Smart Link组配置图

3. 配置步骤
(1) 设备Device C上的配置
# 创建Smart Link组。
<DeviceC> system-view
[DeviceC] interface ethernet 1/0/1
[DeviceC-Ethernet1/0/1] stp disable
[DeviceC-Ethernet1/0/1] quit
[DeviceC] interface ethernet 1/0/2
[DeviceC-Ethernet1/0/2] stp disable
[DeviceC-Ethernet1/0/2] quit
[DeviceC] smart-link group 1
# 配置保护所有引用实例所绑定的VLAN（当前设备的实例范围为0～32）。
[DeviceC-smlk-group1] protected-vlan reference-instance 0 to 32
# 配置端口Ethernet1/0/1为主端口，端口Ethernet1/0/2为副端口。
[DeviceC-smlk-group1] port ethernet1/0/1 master
[DeviceC-smlk-group1] port ethernet1/0/2 slave
# 开启发送Flush报文的功能。
[DeviceC-smlk-group1] flush enable
(2) 设备Device E上的配置
# 创建Smart Link组。
<DeviceE> system-view
[DeviceE] interface ethernet 1/0/1
[DeviceE-Ethernet1/0/1] stp disable
[DeviceE-Ethernet1/0/1] quit
[DeviceE] interface ethernet 1/0/2
[DeviceE-Ethernet1/0/2] stp disable
[DeviceE-Ethernet1/0/2] quit
[DeviceE] smart-link group 1
# 配置保护所有引用实例所绑定的VLAN（当前设备的实例范围为0～32）。
[DeviceE-smlk-group1] protected-vlan reference-instance 0 to 32
# 配置端口Ethernet1/0/2为主端口，端口Ethernet1/0/1为副端口。
[DeviceE-smlk-group1] port ethernet1/0/2 master
[DeviceE-smlk-group1] port ethernet1/0/1 slave
# 开启发送Flush报文的功能。
[DeviceE-smlk-group1] flush enable
(3) 设备Device B上的配置
# 开启接收Flush报文的功能。
<DeviceB> system-view
[DeviceB] interface ethernet 1/0/1
[DeviceB-Ethernet1/0/1] smart-link flush enable
[DeviceB-Ethernet1/0/1] quit
[DeviceB] interface ethernet 1/0/2
[DeviceB-Ethernet1/0/2] smart-link flush enable
[DeviceB-Ethernet1/0/2] quit
[DeviceB] interface ethernet 1/0/3
[DeviceB-Ethernet1/0/3] smart-link flush enable
(4) 设备Device D上的配置
# 开启接收Flush报文的功能。
<DeviceD> system-view
[DeviceD] interface ethernet 1/0/1
[DeviceD-Ethernet1/0/1] smart-link flush enable
[DeviceD-Ethernet1/0/1] quit
[DeviceD] interface ethernet 1/0/2
[DeviceD-Ethernet1/0/2] smart-link flush enable
[DeviceD-Ethernet1/0/2] quit
[DeviceD] interface ethernet 1/0/3
[DeviceD-Ethernet1/0/3] smart-link flush enable
(5) 设备Device A上的配置
# 开启接收Flush报文的功能。
<DeviceA> system-view
[DeviceA] interface ethernet 1/0/1
[DeviceA-Ethernet1/0/1] smart-link flush enable
[DeviceA-Ethernet1/0/1] quit
[DeviceA] interface ethernet 1/0/2
[DeviceA-Ethernet1/0/2] smart-link flush enable
配置完毕后，用户可以使用display命令查看Smart Link的配置和报文统计情况。
1.5.2 多Smart Link组负载分担配置举例
1. 组网需求
设备Device C上VLAN 1～200的流量通过设备Device B、Device D双上行到设备Device A。要求进行负载分担，VLAN 1～100和VLAN 101～200的两组流量分别通过不同的链路上行到设备Device A；
设备Device C上进行双上行链路灵活备份，Smart Link组1的引用实例0（绑定VLAN 1～100）的流量从经过Device B的链路通向设备Device A；而Smart Link组2的引用实例2（绑定VLAN 101～200）的流量从经过Device D链路通向设备Device A；
Smart Link组1和组2分别在VLAN 10和VLAN 101内发送和接收Flush报文。
2. 组网图
图1-6 多Smart Link组负载分担配置图

3. 配置步骤
(1) 设备Device C上的配置
# 创建VLAN并配置VLAN与MSTP实例的映射关系。
<DeviceC> system-view
[DeviceC] vlan 1 to 200
[DeviceC] stp region-configuration
[DeviceC-mst-region] instance 0 vlan 1 to 100
[DeviceC-mst-region] instance 2 vlan 101 to 200
[DeviceC-mst-region] active region-configuration
[DeviceC-mst-region] quit
# 关闭端口的STP功能，并将端口配置为Trunk端口且允许VLAN 1～200通过。
[DeviceC] interface ethernet 1/0/1
[DeviceC-Ethernet1/0/1] stp disable
[DeviceC-Ethernet1/0/1] port link-type trunk
[DeviceC-Ethernet1/0/1] port trunk permit vlan 1 to 200
[DeviceC-Ethernet1/0/1] quit
[DeviceC] interface ethernet 1/0/2
[DeviceC-Ethernet1/0/2] stp disable
[DeviceC-Ethernet1/0/2] port link-type trunk
[DeviceC-Ethernet1/0/2] port trunk permit vlan 1 to 200
[DeviceC-Ethernet1/0/2] quit
# 创建Smart Link组1。
[DeviceC] smart-link group 1
# 配置Smart Link组1的保护VLAN。
[DeviceC-smlk-group1] protected-vlan reference-instance 0
# 配置端口Ethernet1/0/1为主端口，端口Ethernet1/0/2为副端口。
[DeviceC-smlk-group1] port ethernet1/0/1 master
[DeviceC-smlk-group1] port ethernet1/0/2 slave
# 配置抢占模式为角色抢占。
[DeviceC-smlk-group1] preemption mode role
# 开启发送Flush报文的功能。
[DeviceC-smlk-group-1] flush enable control-vlan 10
[DeviceC-smlk-group-1] quit
# 创建Smart Link组2。
[DeviceC] smart-link group 2
# 配置Smart Link组2的保护VLAN。
[DeviceC-smlk-group2] protected-vlan reference-instance 2
# 配置端口Ethernet1/0/1为副端口，端口Ethernet1/0/2为主端口。
[DeviceC-smlk-group2] port ethernet1/0/1 slave
[DeviceC-smlk-group2] port ethernet1/0/2 master
# 配置抢占模式为角色抢占。
[DeviceC-smlk-group2] preemption mode role
# 开启发送Flush报文的功能。
[DeviceC-smlk-group2] flush enable control-vlan 101
(2) 设备Device B上的配置
# 开启接收Flush报文的功能。
<DeviceB> system-view
[DeviceB] vlan 1 to 200
[DeviceB] interface ethernet 1/0/1
[DeviceB-Ethernet1/0/1] port link-type trunk
[DeviceB-Ethernet1/0/1] port trunk permit vlan 1 to 200
[DeviceB-Ethernet1/0/1] smart-link flush enable control-vlan 10 101
[DeviceB-Ethernet1/0/1] quit
[DeviceB] interface ethernet 1/0/2
[DeviceB-Ethernet1/0/2] port link-type trunk
[DeviceB-Ethernet1/0/2] port trunk permit vlan 1 to 200
[DeviceB-Ethernet1/0/2] smart-link flush enable control-vlan 10 101
(3) 设备Device D上的配置
# 开启接收Flush报文的功能。
<DeviceD> system-view
[DeviceD] vlan 1 to 200
[DeviceD] interface ethernet 1/0/1
[DeviceD-Ethernet1/0/1] port link-type trunk
[DeviceD-Ethernet1/0/1] port trunk permit vlan 1 to 200
[DeviceD-Ethernet1/0/1] smart-link flush enable control-vlan 10 101
[DeviceD-Ethernet1/0/1] quit
[DeviceD] interface ethernet 1/0/2
[DeviceD-Ethernet1/0/2] port link-type trunk
[DeviceD-Ethernet1/0/2] port trunk permit vlan 1 to 200
[DeviceD-Ethernet1/0/2] smart-link flush enable control-vlan 10 101
(4) 设备Device A上的配置
# 开启接收Flush报文的功能。
<DeviceA> system-view
[DeviceA] vlan 1 to 200
[DeviceA] interface ethernet 1/0/1
[DeviceA-Ethernet1/0/1] port link-type trunk
[DeviceA-Ethernet1/0/1] port trunk permit vlan 1 to 200
[DeviceA-Ethernet1/0/1] smart-link flush enable control-vlan 10 101
[DeviceA-Ethernet1/0/1] quit
[DeviceA] interface ethernet 1/0/2
[DeviceA-Ethernet1/0/2] port link-type trunk
[DeviceA-Ethernet1/0/2] port trunk permit vlan 1 to 200
[DeviceA-Ethernet1/0/2] smart-link flush enable control-vlan 10 101
配置完毕后，用户可以使用display命令查看Smart Link的配置和报文统计情况。
