怎样判断电路故障
怎样判断电路故障
　　电路故障是指电路连接完成通电时，整个电路或部分电路不能工作。它产生得原因主要有：元件本身存在问题，如元件内部开路、短路；电路导线接触不良或断开等。
初中物理电路得三种基本状态是:通路,电路形成回路，电路中有持续电流，电路工作;开路,指电路得某一位置断开,无法形成回路,电路中没有电流，电路不工作；短路，指电源得正负极或用电器两端被导线直接相连,电流不经过用电器直接从电源正极流向负极,此时电路中得电流极大,可能烧坏电源。
因此，综合起来，初中阶段得电路故障一般可以概括为开路和短路两种原因所引起得。分析和判断得一般思路就是首先判断故障原因是开路还是短路引起得，然后再判断是哪部分电路出现得开路或短路故障。
从电路中是否有电流入手分析电路故障不失为一条捷径、若电路（或某一支路）中无电流,则电路是开路;若电路中有电流，则是通路，但既存在故障,则电路中就有部分电路短路(亦称短接)；而整个电路被短路时电路中得电流极大，将出现电流表打表现象,同时整体电路短路故障一般只出现在并联电路中，串联电路一般不出现整体短路故障得分析。

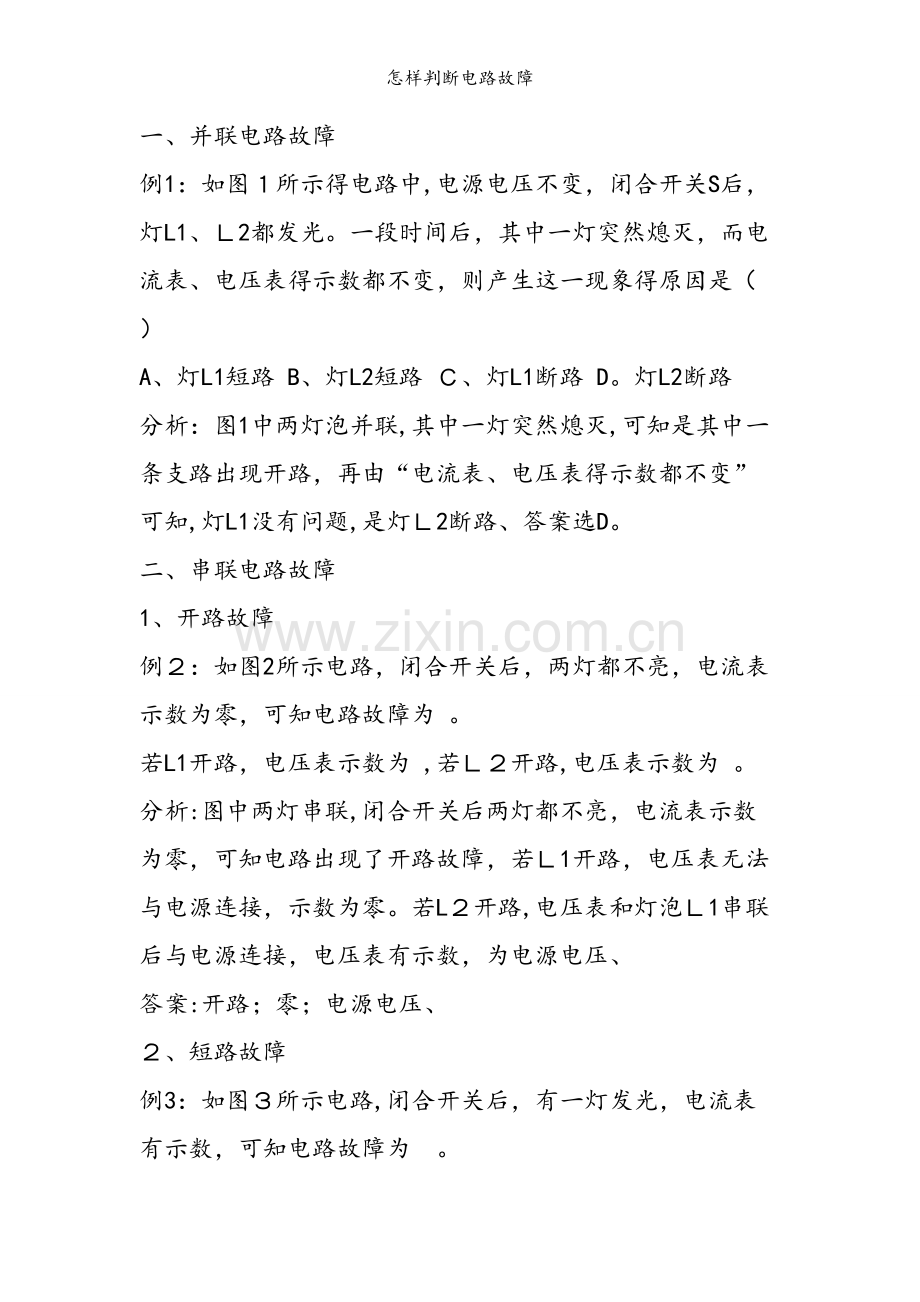

一、并联电路故障
例1：如图１所示得电路中,电源电压不变，闭合开关S后，灯L1、Ｌ2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表得示数都不变，则产生这一现象得原因是（　）
A、灯L1短路 B、灯L2短路 Ｃ、灯L1断路 D。灯L2断路
分析：图1中两灯泡并联,其中一灯突然熄灭,可知是其中一条支路出现开路，再由“电流表、电压表得示数都不变”可知,灯L1没有问题,是灯Ｌ2断路、答案选D。
二、串联电路故障
1、开路故障
例２：如图2所示电路，闭合开关后，两灯都不亮，电流表示数为零，可知电路故障为 。
若L1开路，电压表示数为 ,若Ｌ２开路,电压表示数为 。
分析:图中两灯串联,闭合开关后两灯都不亮，电流表示数为零，可知电路出现了开路故障，若Ｌ1开路，电压表无法与电源连接，示数为零。若L２开路,电压表和灯泡Ｌ1串联后与电源连接，电压表有示数，为电源电压、
答案:开路；零；电源电压、
２、短路故障
例3：如图３所示电路,闭合开关后，有一灯发光，电流表有示数，可知电路故障为　。
若Ｌ１短路,L2 ,电压表示数为 ，若L2短路,L1 ，电压表示数为　。
分析：图中两灯并联，闭合开关后,有一灯发光，电流表有示数，可知电路故障为短路，且不亮得灯短路。若L1短路,Ｌ2发光,电压表测L2电压，有示数，为电源电压。若Ｌ2短路，Ｌ１发光，L２两端电压为零，所以电压表没有示数、
答案:短路；发光；电源电压;发光；零。
三、电路故障判断方法（针对串联电路开路故障）:
如图４所示电路，闭合开关后两灯都不亮,出现了开路故障,可用多种方法判断出哪只灯泡开路。
１、导线短路法：用导线与L1并联,如图５所示，若L２发光，故障为L1开路，若L２不发光，故障为L2开路、
2、电流表并联法:如图6所示，用电流表与L1并联，若电流表有示数，L2发光，故障为Ｌ１开路，若电流表无示数，L2不发光，故障为L２开路。
3、电压表测电压法:如图７所示,用电压表与L1并联，测L1两端电压,若电压表有示数，故障为L1开路，若电压表无示数，故障为L2开路。
【练习】
1、如图8是小文同学研究串联电路中电流、电压特点得实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数、则故障原因可能是（ )
A、L1断路 B、L1短路　Ｃ、L2断路 D。Ｌ2短路
2、如图9所示,电源电压为6V,闭合开关S后，发现两灯均不亮，仔细检查发现灯泡Ｌ２得灯丝断了,其它部分均正常。这时若用电压表测a、b两点间得电压,示数为　V，测b、c两点间得电压,示数为 V。
3。如图1０所示,闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路得故障可能是( )
A、L1灯丝断了 Ｂ、L2灯丝断了 Ｃ、电流表损坏 D、灯L2短路
4、如图11所示电路，两盏相同得电灯在闭合开关后都能发光,过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表得示数均变为零，如果电路只有一处故障，则故障可能是（ )
A。电灯L1断路 B、电灯L2断路　C、电灯L1短路 D。电灯Ｌ２短路
５。如图12所示，为某同学所连接得电路图,则开关闭合后（ ）
A。电流表、电压表均被烧坏
B、电流表烧坏，电压表示数为零
C、电流表示数几乎为零，电压表有示数
D。电流表有示数，电压表示数为零
6。如图13所示得电路中，电源电压保持不变,闭合开关Ｓ，电路正常工作。过了一会儿，两电表得示数都突然变大,则该电路中出现得故障可能是( )
A、灯L发生了断路 B、灯L发生了短路
C、电阻R出现断路 D、电阻R出现短路
练习答案:1、Ｄ　2、0；６ 3、Ｂ　４、A ５、B 6、B
